S'applique à : E3

Remplacer la broche

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

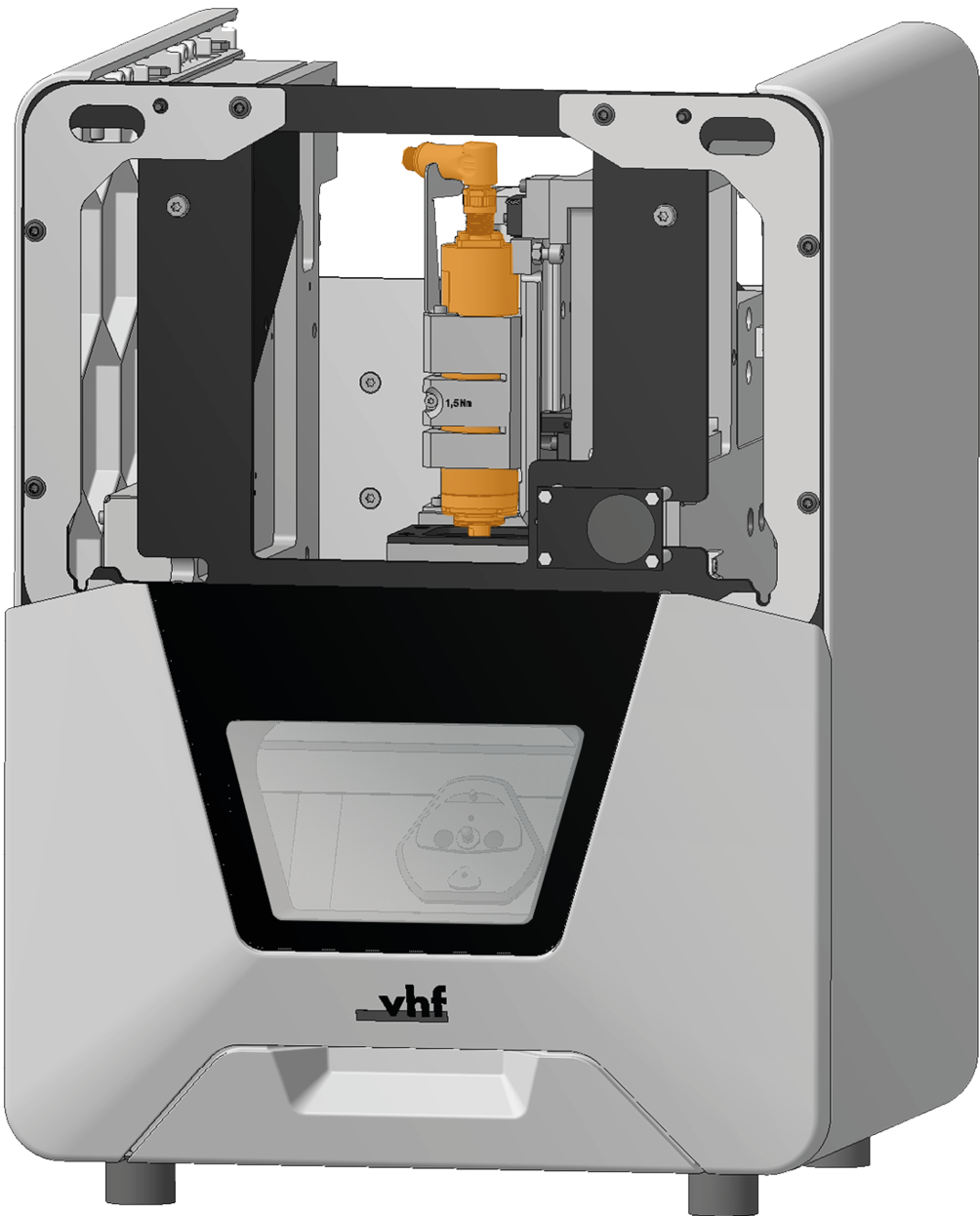

La broche (marquée en orange) se trouve derrière le couvercle d’accès.



  1. Ayez à portée de main :

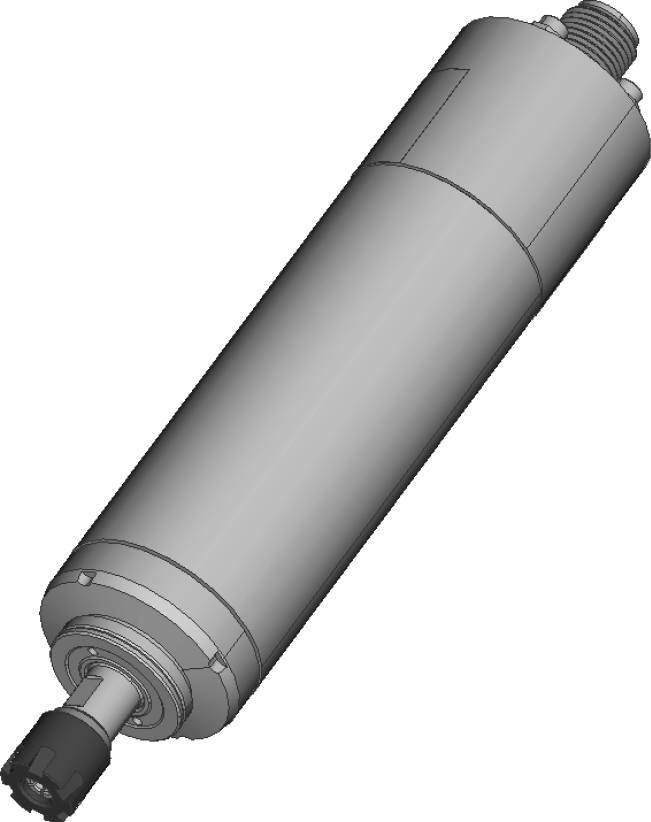

    • 1 x Broche de rechange SFE 300M



    • 1 x Tournevis dynamométrique 1,5 Nm avec embout TX10



    • 1 x Clé de serrage ER 8

    • 1 x Clé à fourche 8 mm

  2. Retirez l'outil de la pince de serrage.

    Retirer les outils de la pince de serrage

  3. Fermez la porte de la chambre de travail.

  4. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.

  5. Éteignez la machine via l’interrupteur principal.



  6. Débranchez la machine de toutes les lignes.

  7. Retirez le couvercle de service,

    Démonter et monter le boîtier de la machine

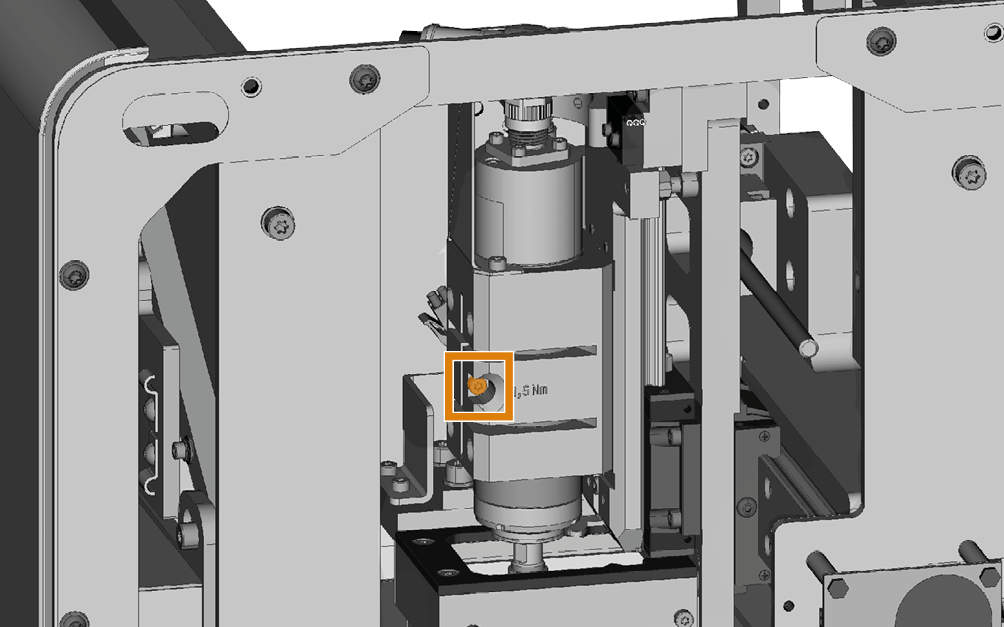

  8. Desserrez la vis de fixation à l’aide du tournevis dynamométrique. Ne dévissez pas complètement la vis.

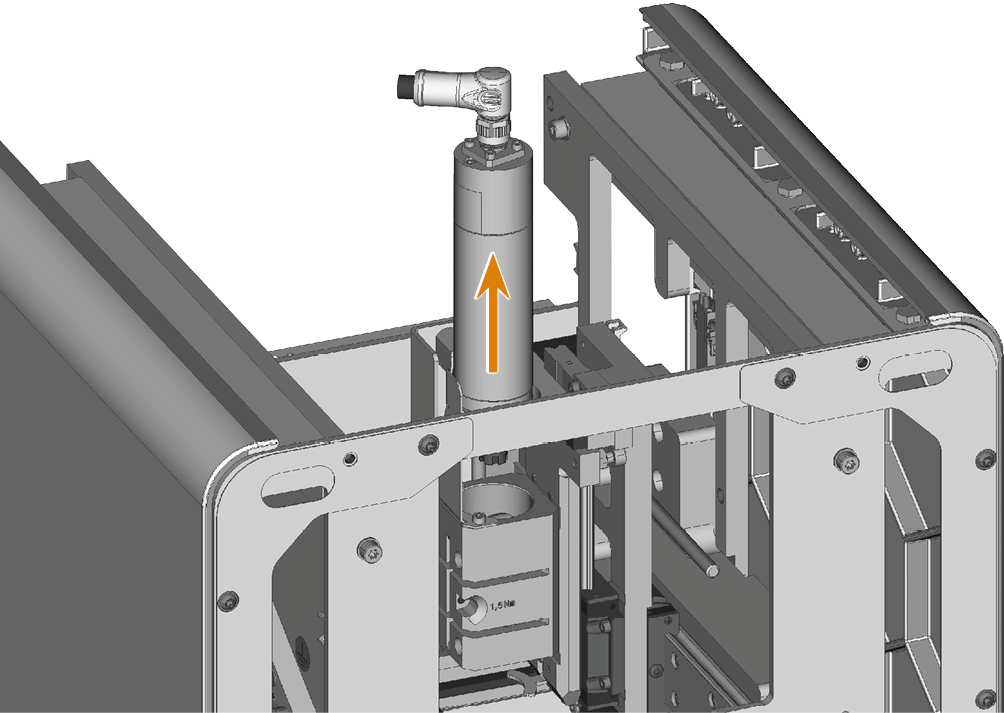

  9. Tirez la broche vers le haut pour la sortir de son logement.

    10.

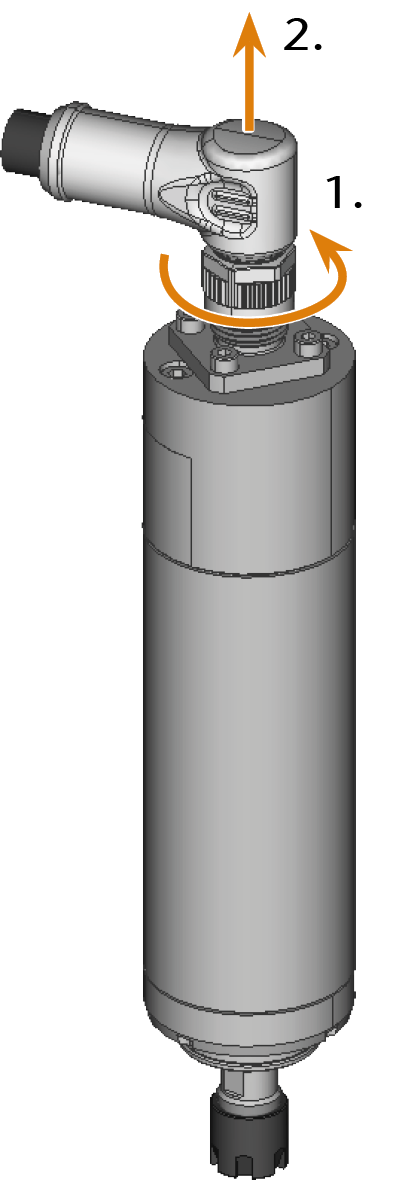

  10. Desserrez le câble de la broche en tournant l’écrou moleté à la main dans le sens inverse des aiguilles d’une montre et retirez le câble.

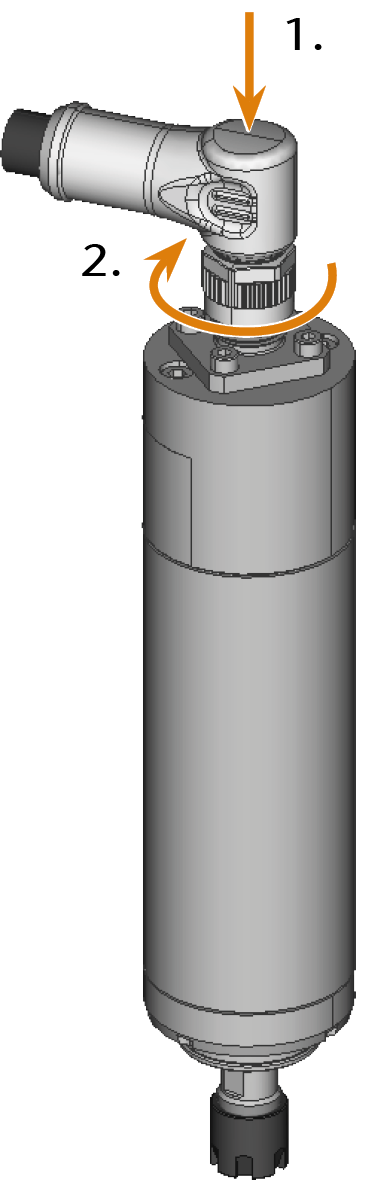

  11. Prenez la broche de rechange et branchez le câble de la broche dans le connecteur de la broche.

  12. Vissez le câble de la broche en tournant l’écrou moleté à la main dans le sens horaire.

    13.

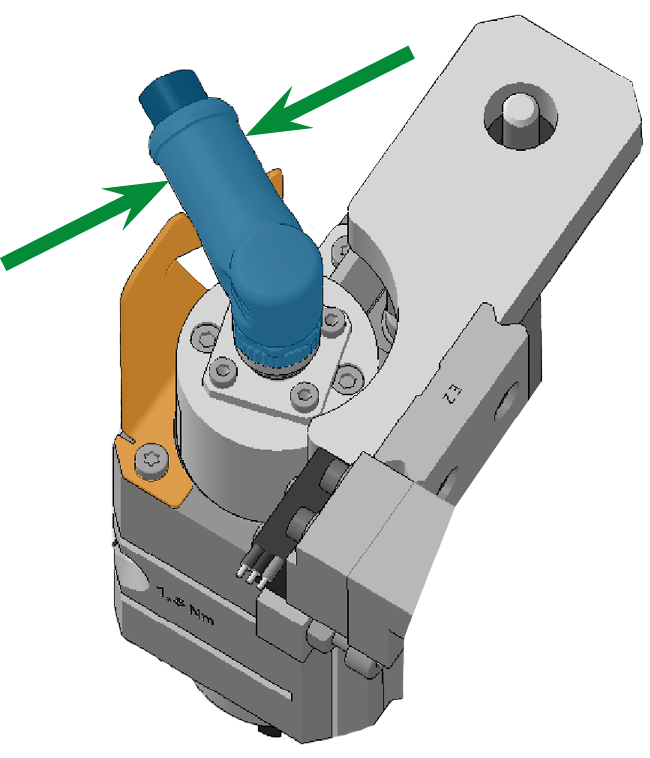

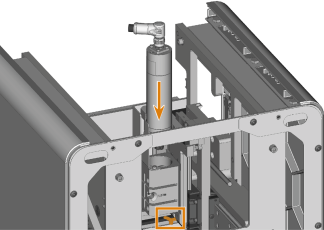

  13. Introduisez la broche dans son logement par le haut jusqu’à ce qu’elle repose sur la butée (marquée en orange). Pour ce faire, tournez la broche de manière à ce que le câble de la broche (marqué en bleu) repose sur le support (marqué en orange).

    14.

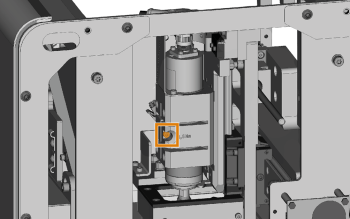

  14. Vissez la vis de fixation de la broche avec le tournevis dynamométrique.

    15.

  15. Assemblez complètement le boîtier de la machine.

    Démonter et monter le boîtier de la machine

  16. Raccordez la machine.

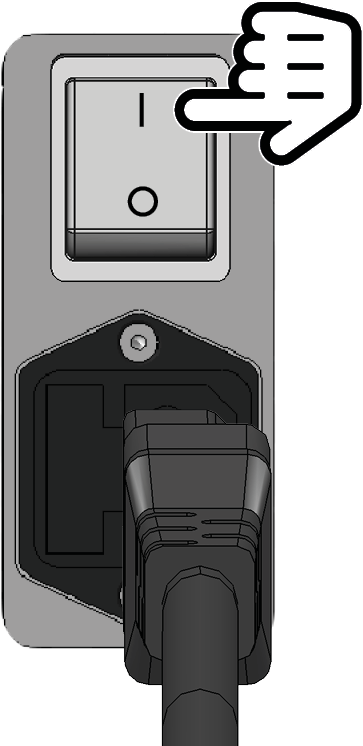

  17. Allumez la machine via l’interrupteur principal.

  18. Lancez DentalCNC.

  19. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :

  20. Sélectionnez l’icône des entrées Remplacer la broche et Remplacer la pince de serrage de la broche :

  21. Fraisez un échantillon de contrôle et étalonnez la machine si nécessaire.

    Paramétrage de la machine avec des échantillons d’étalonnage

  22. Contactez le service clientèle et faites réinitialiser les heures de fonctionnement de la broche.

    Cette réinitialisation peut être importante pour déterminer les droits à la garantie.
