Insérer et remplacer des outils

→

→

→

→

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

AVIS

Détérioration de la broche ou des positions d’outil en cas d’utilisation d’outils non adaptés

L’utilisation d’outils non adaptés est susceptible d’endommager la pince de serrage ou la broche et/ou les positions d’outils.

  • N’utilisez que des outils ayant une face de dépouille suffisante sur la tige d’outil.

  • Montez un anneau de retenue comme anneau d'arrêt selon la norme DIN 471-A3.

  • Consultez les autres paramètres du chapitre Caractéristiques techniques.

La machine usine normalement toutes les tâches avec le même outil. Vous devez utiliser ou remplacer des outils dans les cas suivants :

  • Lorsque la durée de vie d’un outil a expiré
  • Si l'outil est endommagé ou usé
  • Si un outil autre que l'outil standard est nécessaire

Sur DentalCNC , vous pouvez vérifier les outils nécessaires et la durée de vie des outils. L’outil nécessaire pour une tâche doit être attribué au magasin d'outils virtuel, la durée de vie de l'outil doit être réinitialisée après son remplacement. Pour ce faire, utilisez les vues Usinage et Gestion des outils :

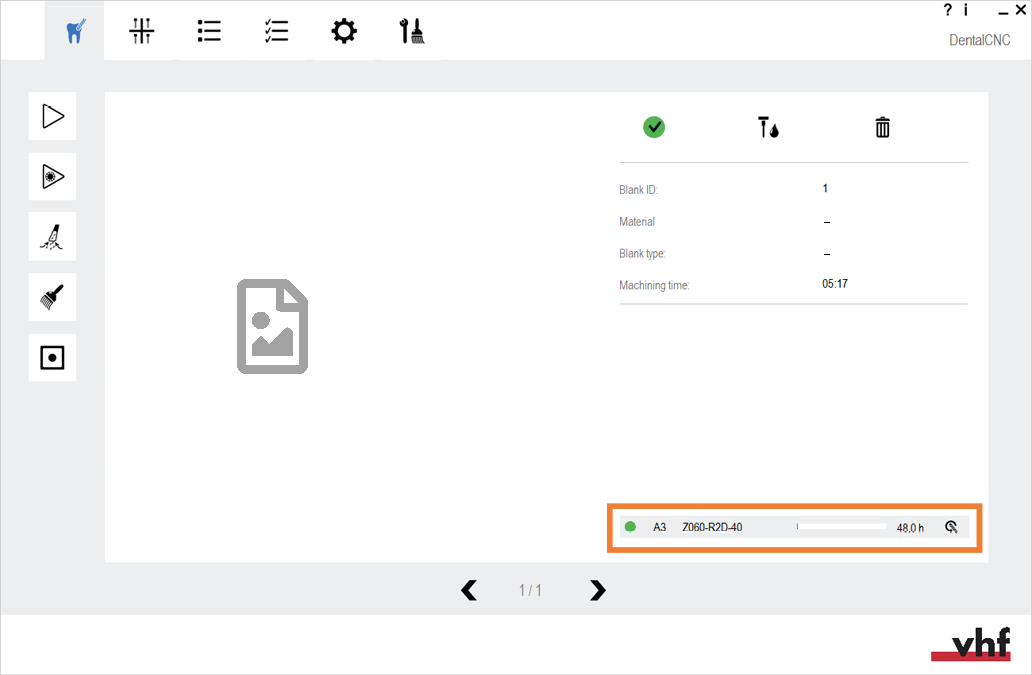

  • DentalCNC affiche les outils nécessaires à une tâche (marqués en orange) et leur durée de vie dans la vue Usinage.

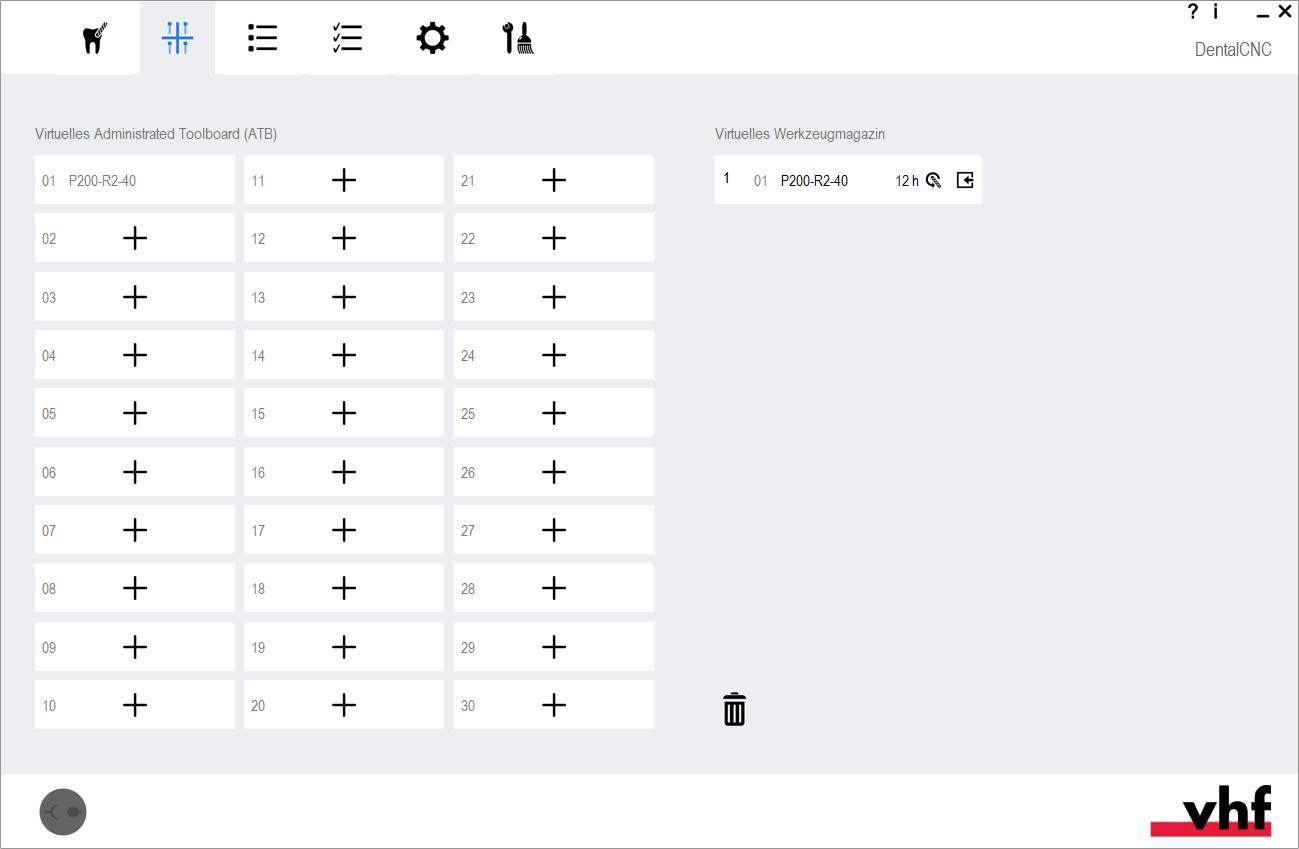

  • Dans la vue Gestion des outils de DentalCNC , vous pouvez ajouter des outils, les attribuer au magasin d'outils virtuel et réinitialiser la durée de vie.



Insérer les outils dans la pince de serrage

  1. ATTENTION !Portez des gants.

  2. Veillez à ce que :

    Retirer les outils de la pince de serrage

    • La broche est en position de changement d'outil.

    • La porte de la chambre de travail est ouverte.

    • L'écrou de serrage est desserré et l'outil a été retiré.

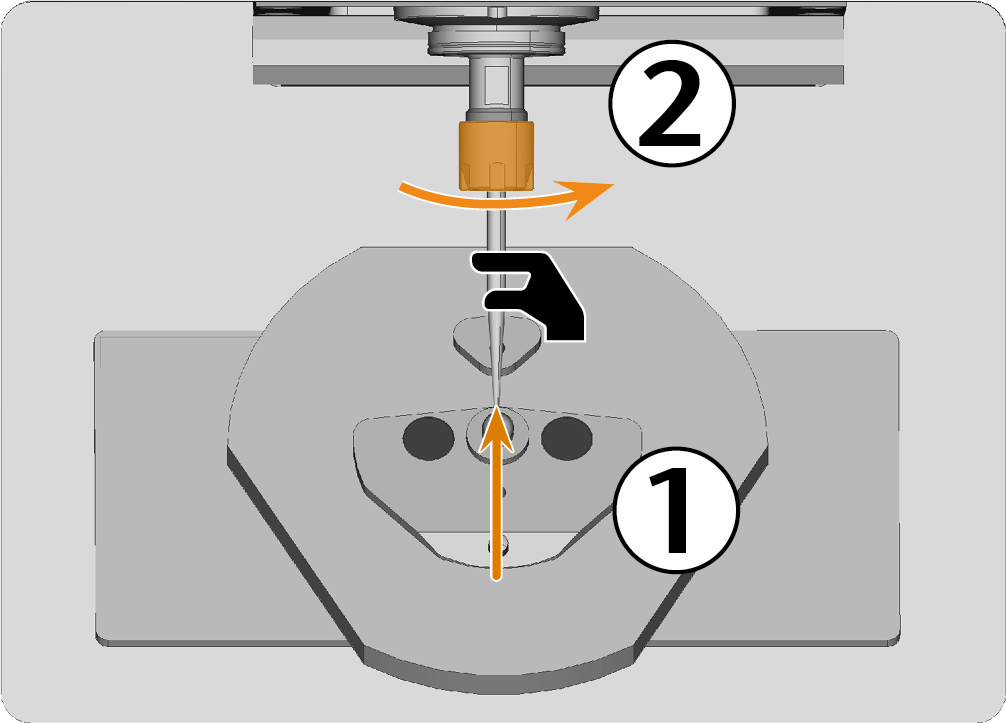

  3. Insérez la tige du nouvel outil dans la pince de serrage jusqu'à la butée. Tenez la broche et l'outil d'une main.

  4. Tournez manuellement l'écrou de serrage dans le sens horaire jusqu'à ce que vous sentiez une résistance et que l'outil soit maintenu par la pince de serrage.

    5.

  5. Serrez complètement l’écrou de serrage (marqué en orange) :

    AVIS ! L'écrou de serrage n'est pas complètement serré lorsque vous atteignez la première résistance. L'outil peut se détacher pendant l'usinage et provoquer des dommages.

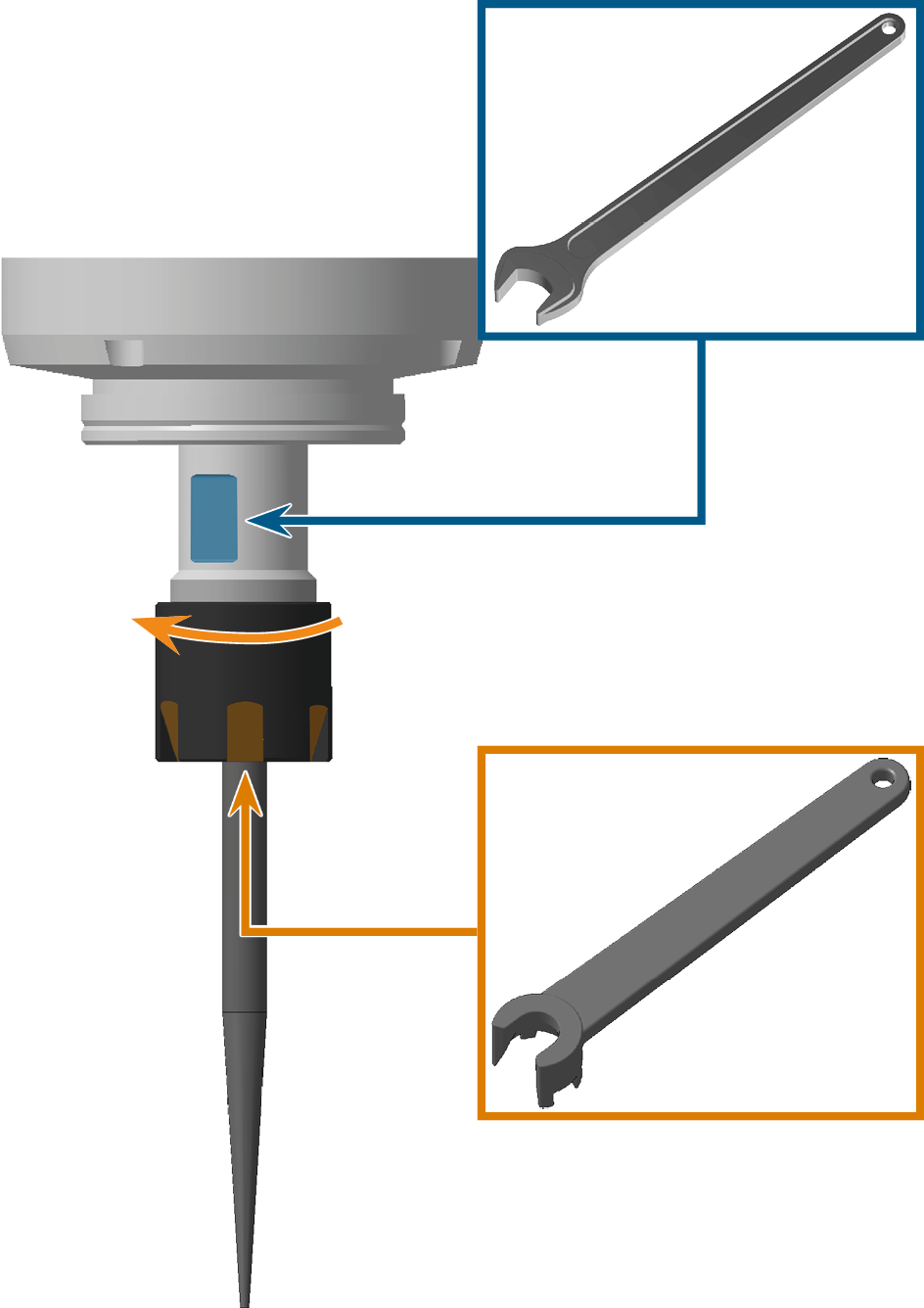

    1. Placez la clé à fourche sur les surfaces planes (marquées en bleu) de la broche.
    2. Serrez l'écrou de serrage dans le sens horaire à l'aide de la clé de serrage. Pur cela, tournez l'écrou de serrage au-delà de la première résistance et assurez-vous qu’il est complètement serré.



  6. Si l'outil remplace un ancien outil de même type, réinitialisez la durée de vie de l'outil.

    Réinitialiser la durée de vie restante de l’outil lors de son remplacement

  7. Si vous avez utilisé un autre outil de votre stock, attribuez-le au magasin d'outils virtuel. S'il s'agit d'un nouvel outil supplémentaire, ajoutez-le d'abord au ATB virtuel.

Retirer les outils de la pince de serrage

  1. Déplacez les axes en position de changement d'outil en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.

  2. ATTENTION !Portez des gants.

  3. Ouvrez la porte de la chambre de travail.

  4. Desserrez l’écrou de serrage (marqué en orange) :

    1. Placez la clé à fourche sur les surfaces planes (marquées en bleu) de la broche.
    2. Tournez l'écrou de serrage d'environ 1/4 de tour dans le sens antihoraire à l'aide de la clé de serrage, jusqu'à ce qu’il puisse être déplacé à la main.

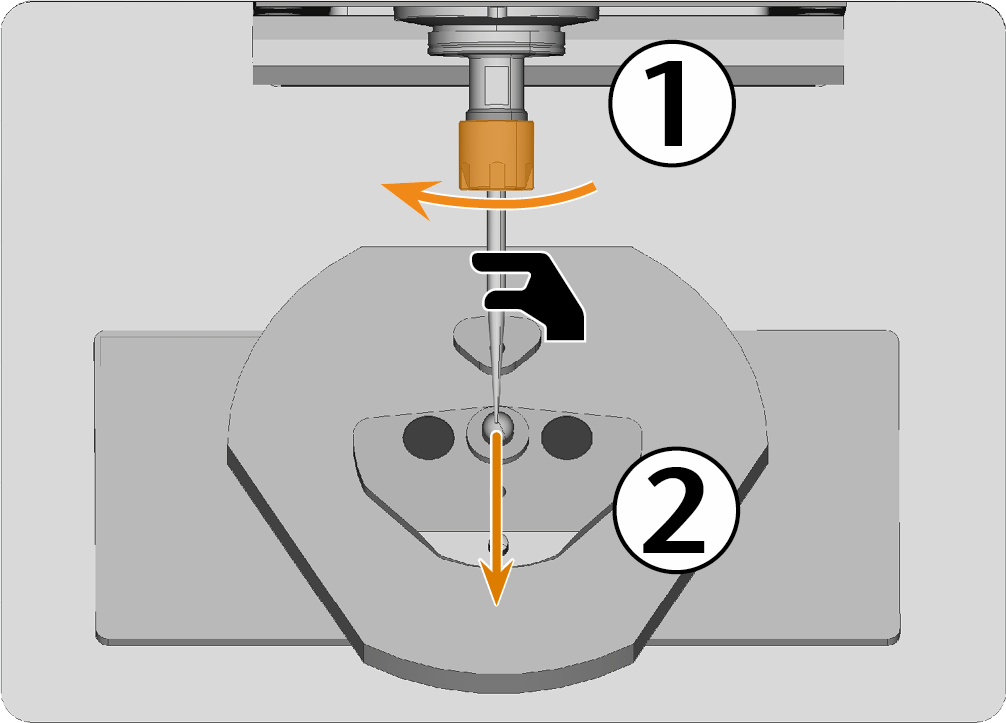

  5. Maintenez l’outil et la broche d’une main et tournez l’écrou de serrage (marqué en orange) dans le sens antihoraire avec l’autre main jusqu’à ce que l’outil se desserre.

  6. Retirez l'ancien outil de la pince de serrage.

    7.

  7. Si vous remettez l’outil en stock ou n’utilisez plus le type d’outil, configurez DentalCNC en conséquence.
