S'applique à : E3, E4

Démonter et monter le boîtier de la machine

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Les illustrations de cette description montrent E4, mais les composants concernés de E3 sont identiques ou très similaires. La procédure décrite est valable pour les deux machines.

Pour remplacer certaines pièces de rechange, vous devez démonter certaines pièces du boîtier de la machine.

Les composants du boîtier de la machine

Vous devez démonter le panneau arrière et le couvercle supérieur avant de démonter les autres composants du boîtier.

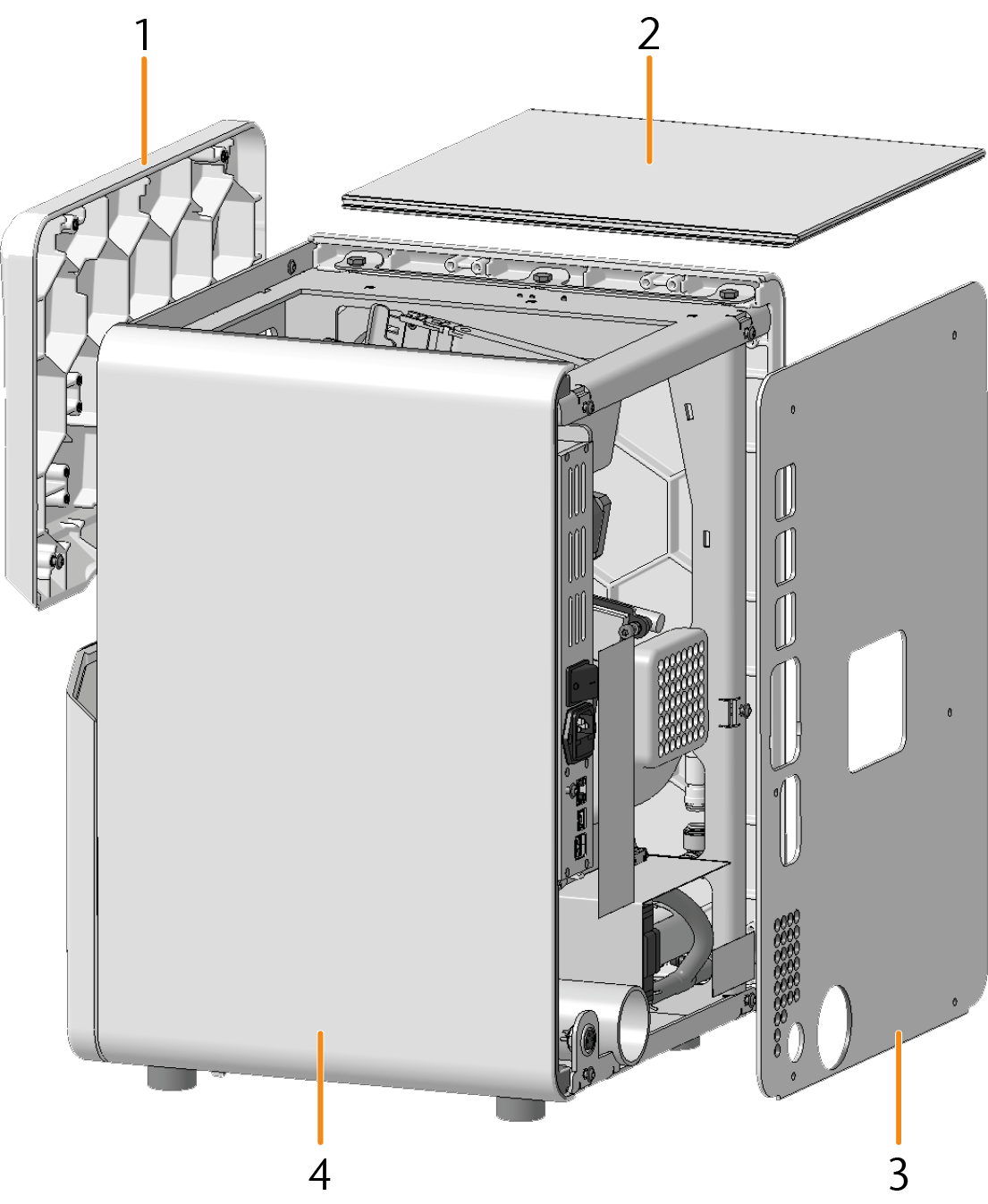

Le boîtier de la machine est composé des éléments suivants :



  1. Couverture de service
  2. Couvercle supérieur
  3. Panneau arrière
  4. Panneaux latéraux

Ayez à portée de main :

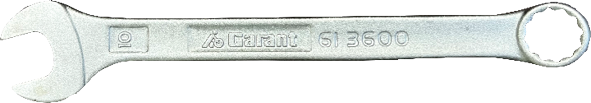

  • 1 x Clé de 10 mm

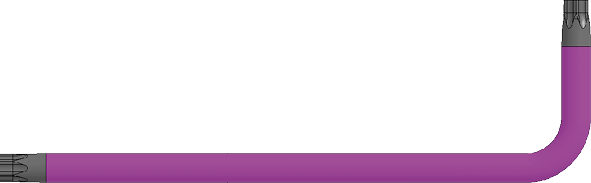

  • 1 x Tournevis à angle TX20



    • Démonter et monter le panneau arrière et le couvercle supérieur

    Démontage

    1. Éteignez la machine via l’interrupteur principal.



    2. Débranchez la machine de toutes les lignes.

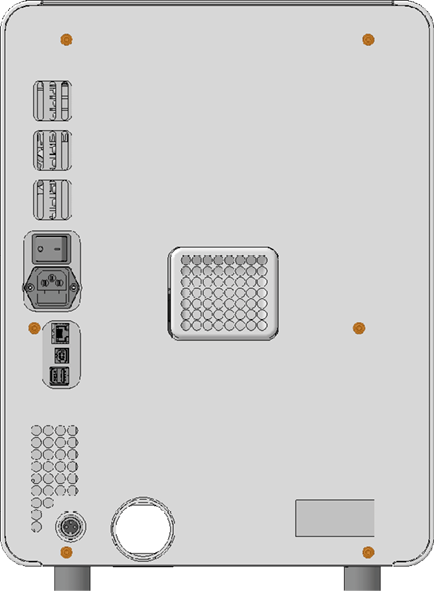

    3. À l’aide du tournevis à angle TX20, dévissez les 6 vis (marquées en orange) qui fixent le panneau arrière.

      E3 : Le panneau arrière existe en 2 variantes. Il est fixé soit par 6 vis, soit par 4 vis.

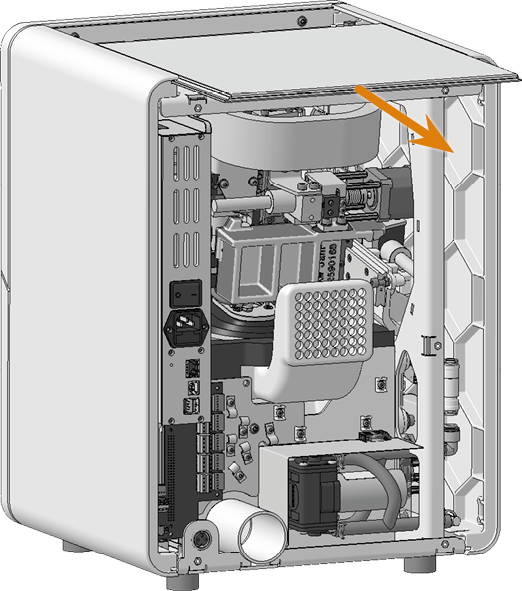

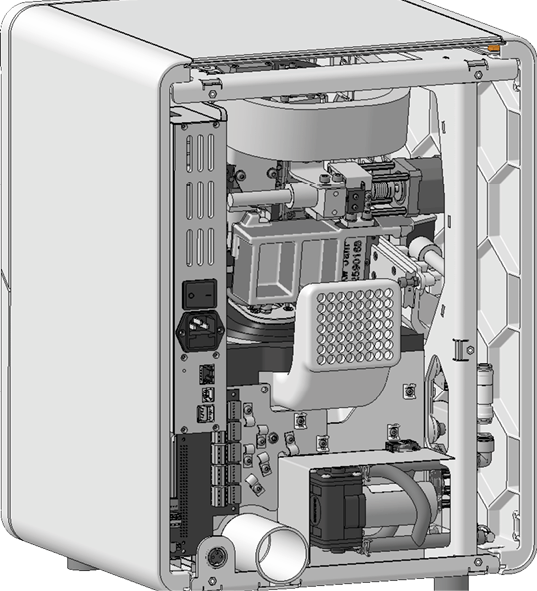

    4. Faites glisser le couvercle supérieur vers l'arrière de la machine.





    Montage

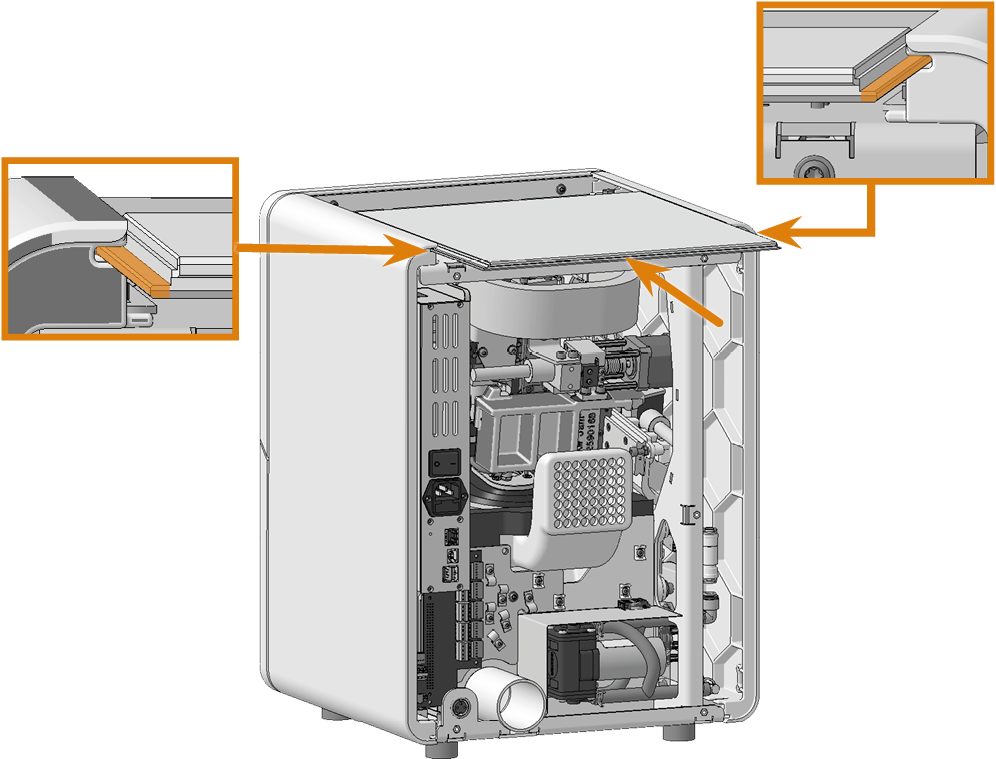

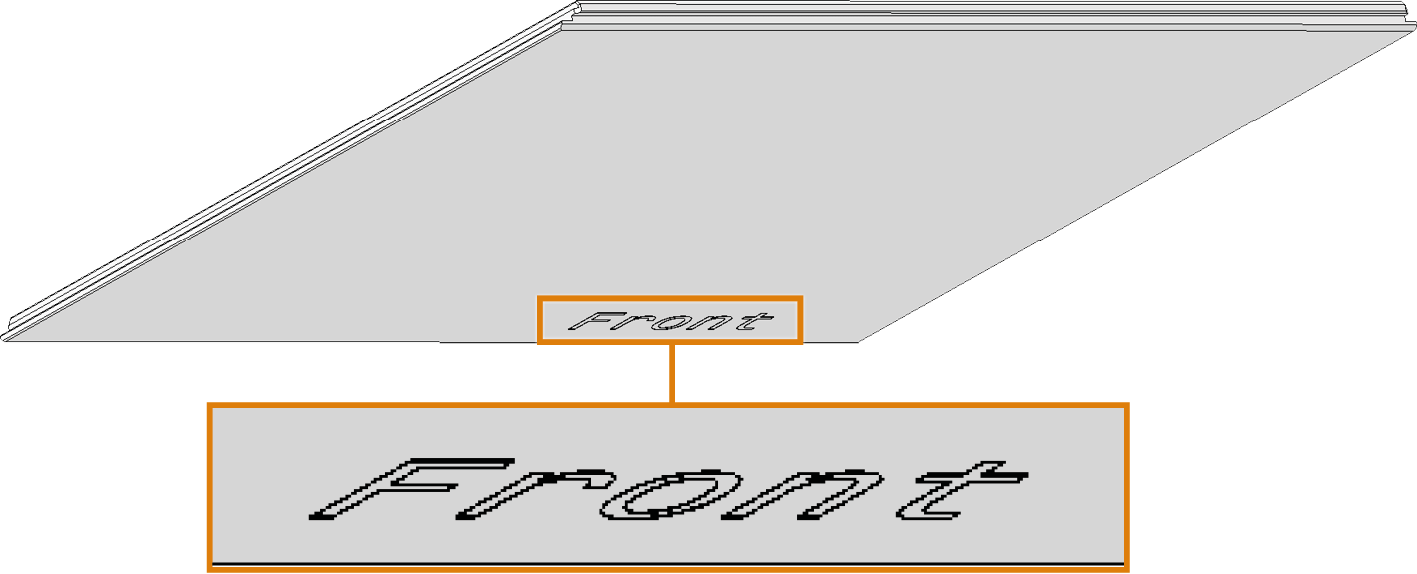

    1. Positionnez le couvercle supérieur entre les panneaux latéraux. Introduisez le profilé du couvercle supérieur (marqué en orange) dans le guide des panneaux latéraux. Veillez à ce que l'inscription Front à l'intérieur du couvercle supérieur soit orientée vers l'avant de la machine.

    2. Faites glisser complètement le couvercle supérieur vers l'avant de la machine.

    3. À l’aide du tournevis à angle TX20, vissez le panneau arrière sur la machine avec 6 vis (marquées en orange).

      E3 : Le panneau arrière existe en 2 variantes. Il est fixé soit par 6 vis, soit par 4 vis.







    Démonter et monter la couverture de service

    Démontage

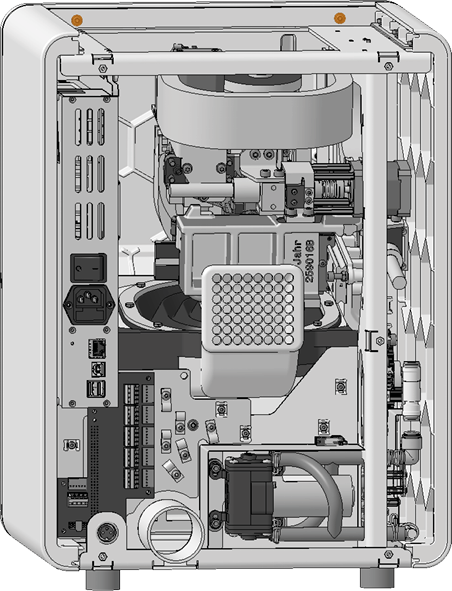

    1. À l’aide du tournevis à angle TX20, dévissez les 2 vis (marquées en orange) qui fixent le couvercle de service.

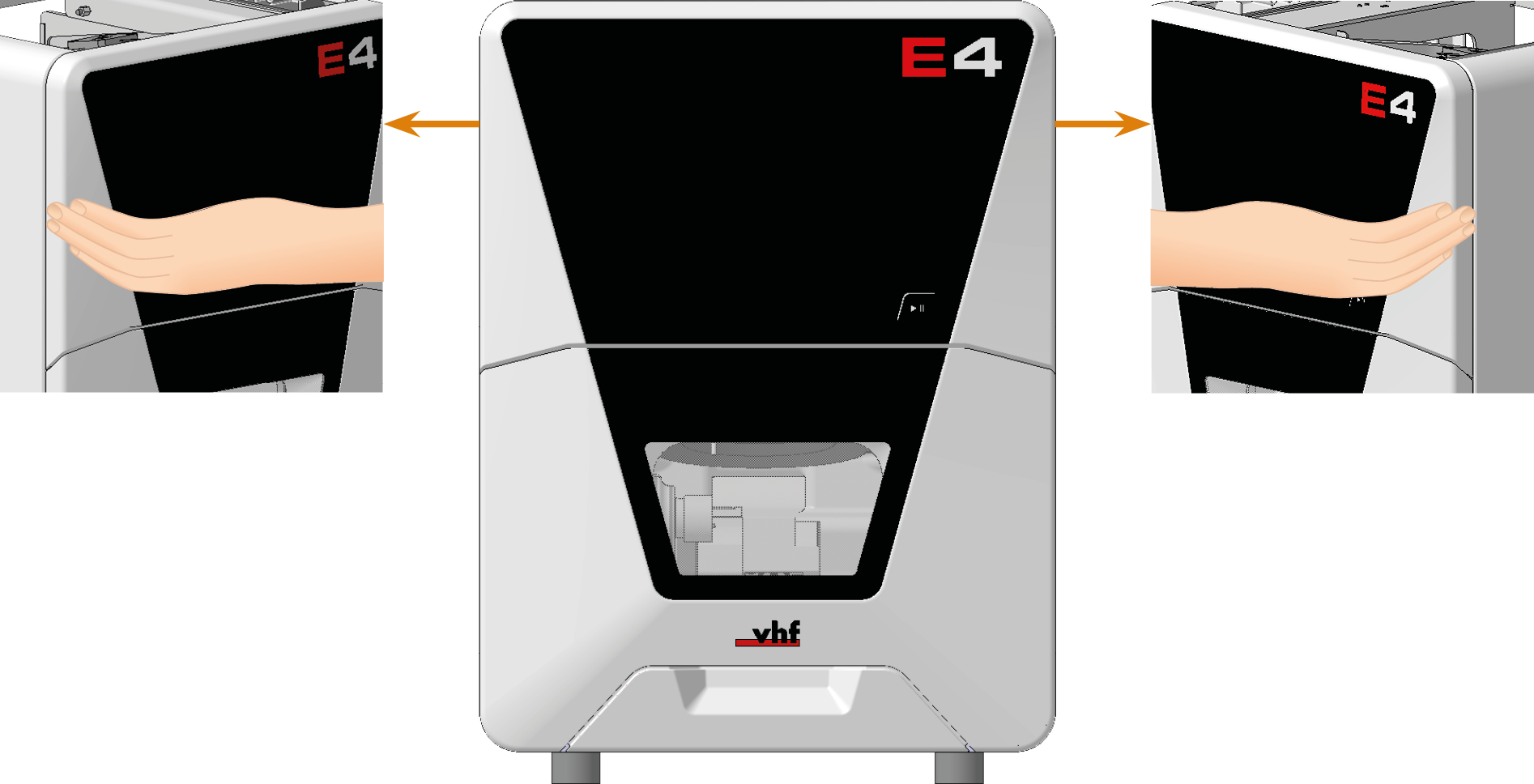

    2. Tenez le couvercle de service à gauche et à droite.

    3. Déplacez-le vers le haut.

    4. Retirez-le.







    Montage

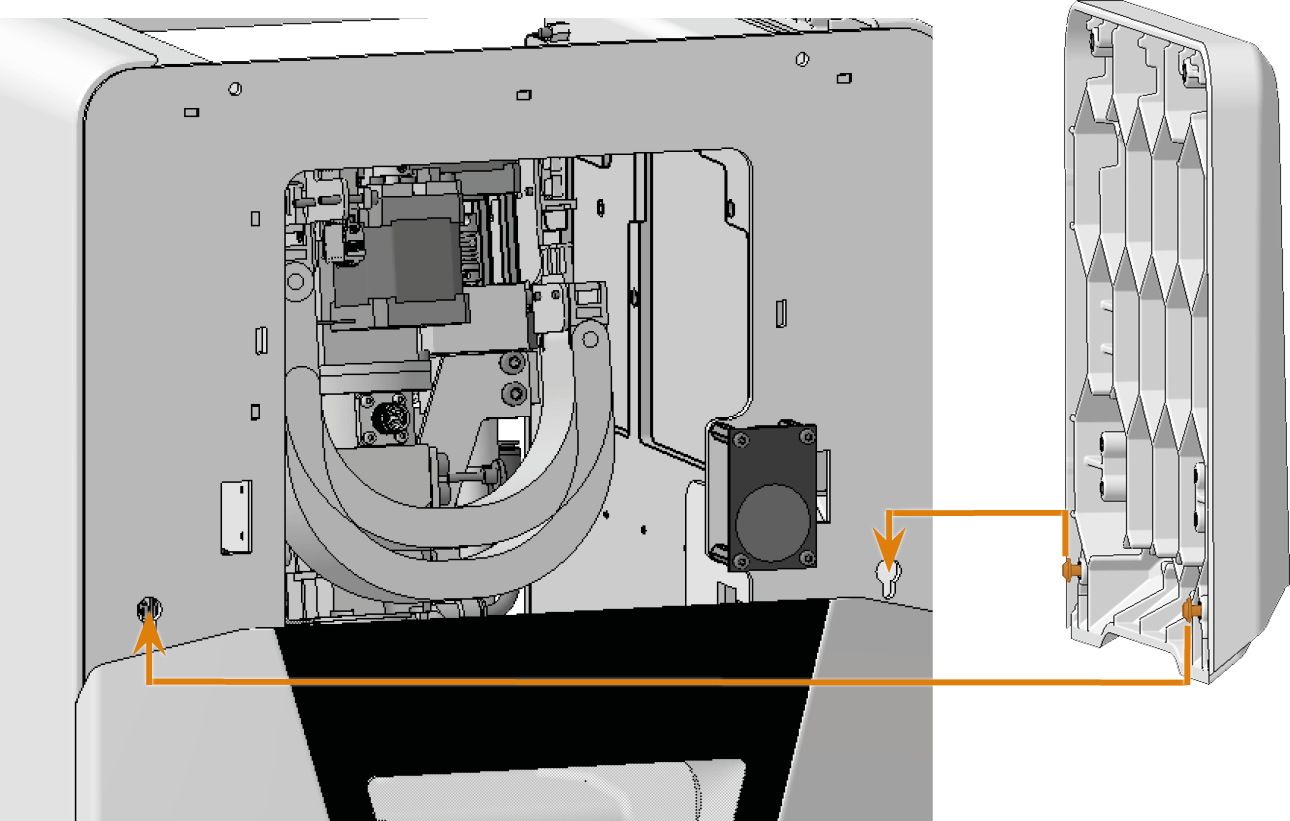

    1. Positionnez les 2 vis (marquées en orange) dans le couvercle de service, dans les ouvertures du panneau frontal.

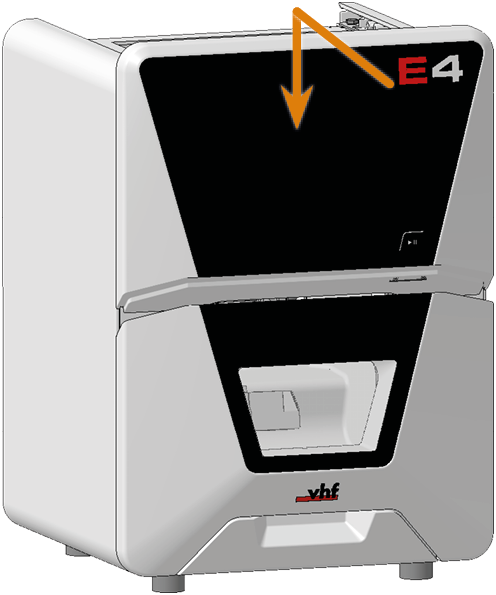

    2. Appuyez légèrement la couverture de service contre le panneau avant et faites-la glisser vers le bas.

    3. À l’aide du tournevis à angle TX20, vissez le couvercle de service avec 2 vis (marquées en orange).







    Démonter et monter les panneaux latéraux

    Démontage

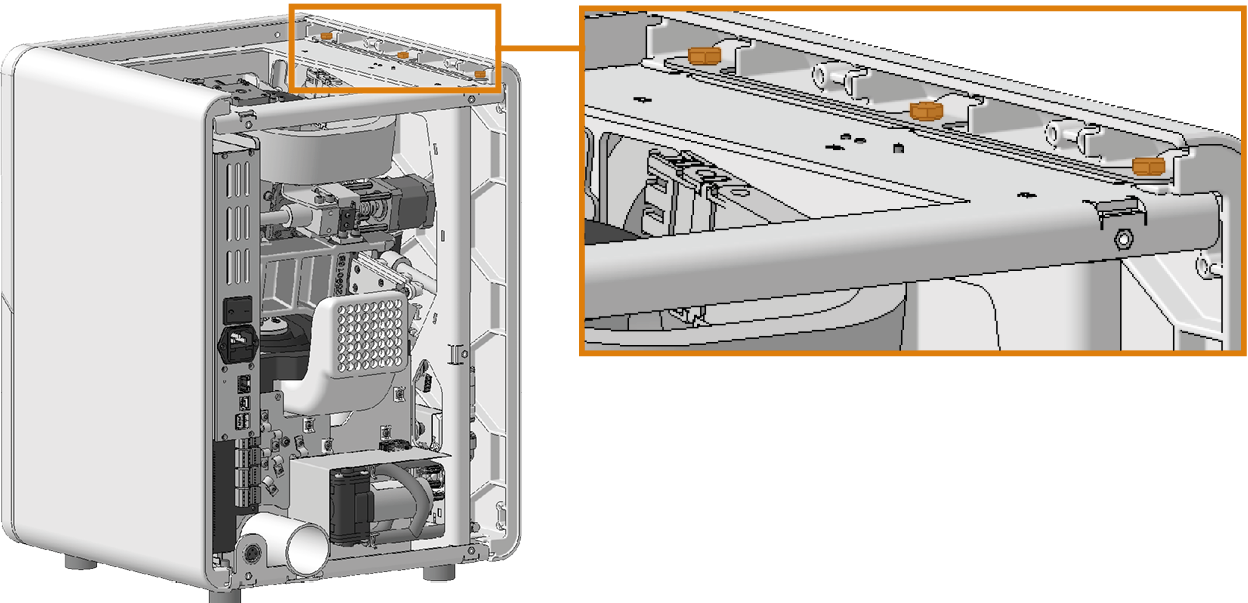

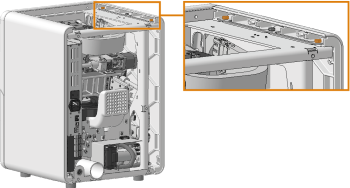

    1. À l’aide de la clé, desserrez les 3 vis (marquées en orange) du panneau latéral que vous souhaitez démonter.

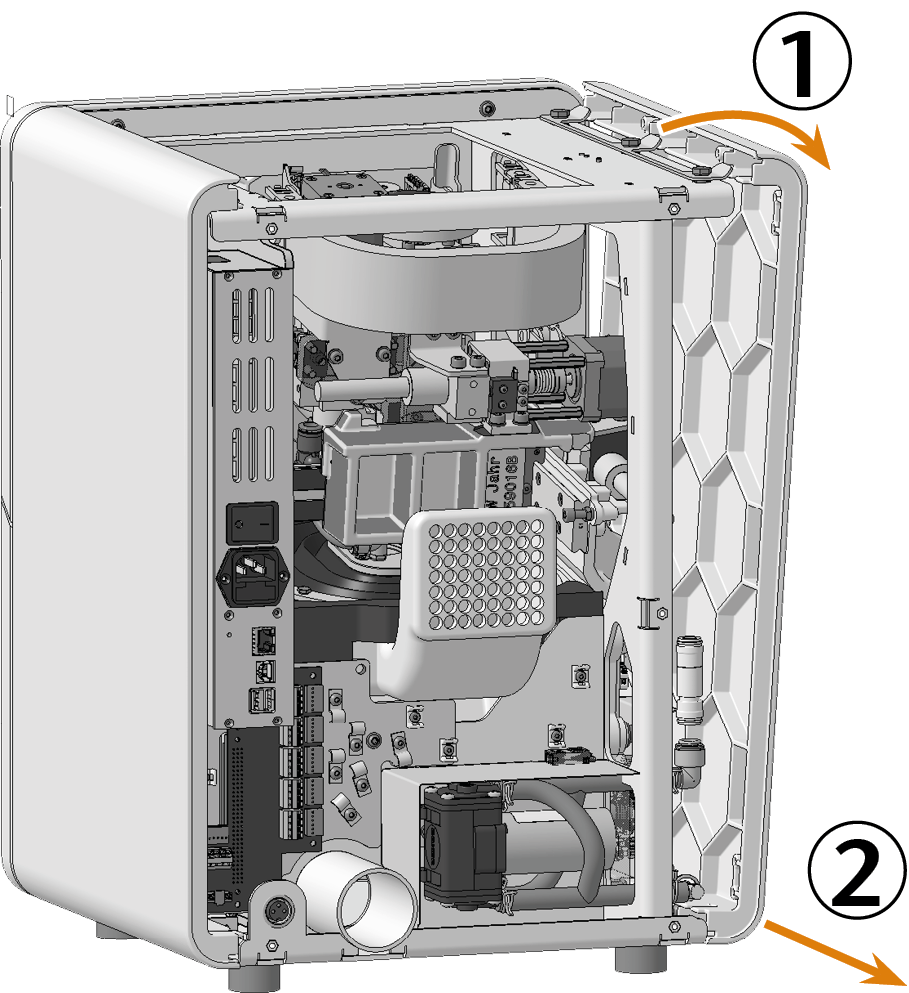

    2. Inclinez le panneau latéral vers l'extérieur.

    3. Faites glisser le panneau latéral vers l'arrière de la machine.

    4. Retirez le panneau latéral.





    Montage

    1. Montez le couvercle de service.

    2. Si vous remplacez le boîtier, remplacez les douilles des verrous de fixation des deux côtés sur le corps de la machine :

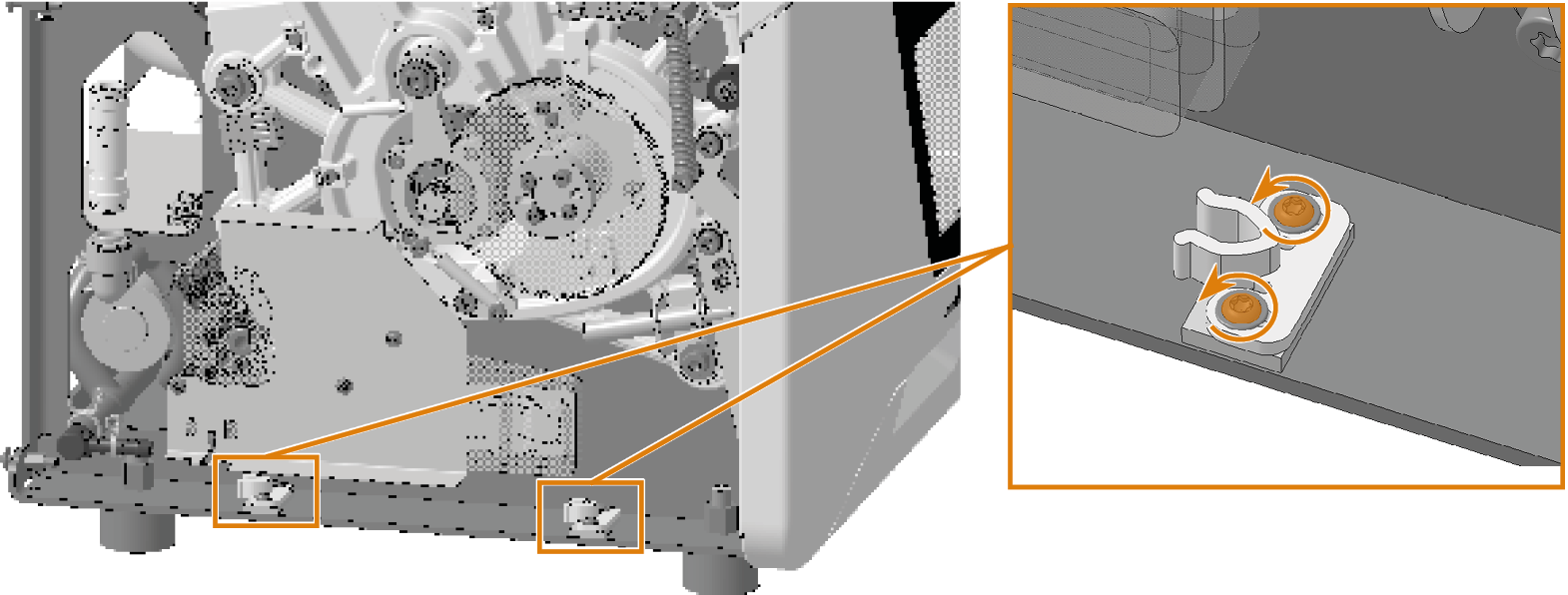

      1. Desserrez les 2 vis puis retirez les douilles et les vis de la machine.

      2. Vissez les fiches de rechange dans la même position. Utilisez les vis de l'article de remplacement.



      3. Pour pouvoir aligner correctement les panneaux latéraux, ils doivent être montés. Vous avez également besoin du couvercle supérieur.

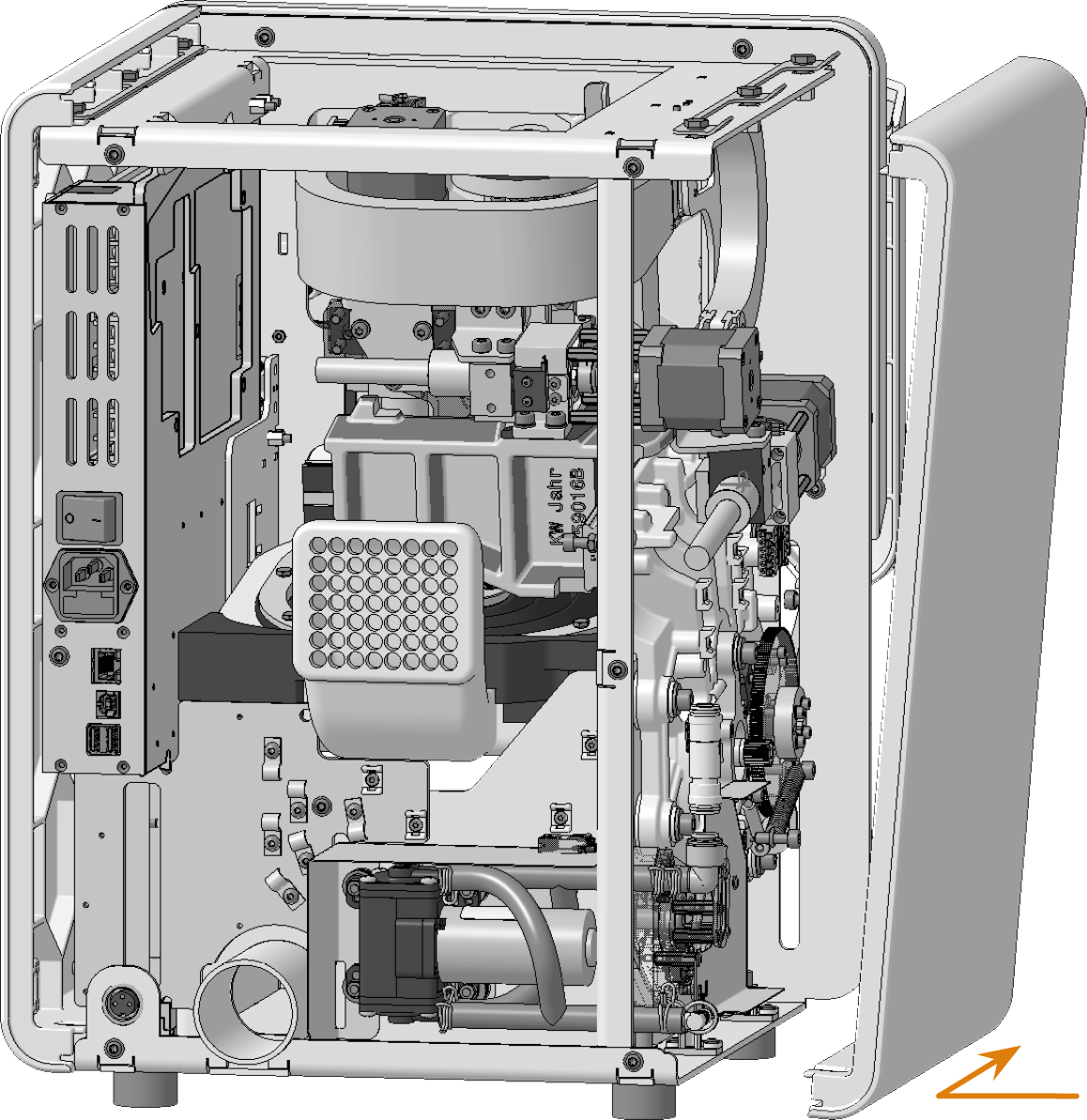

    3. Placez le panneau latéral que vous souhaitez monter en bas de la machine. Veillez à ce que le bord supérieur soit légèrement incliné vers l’extérieur.

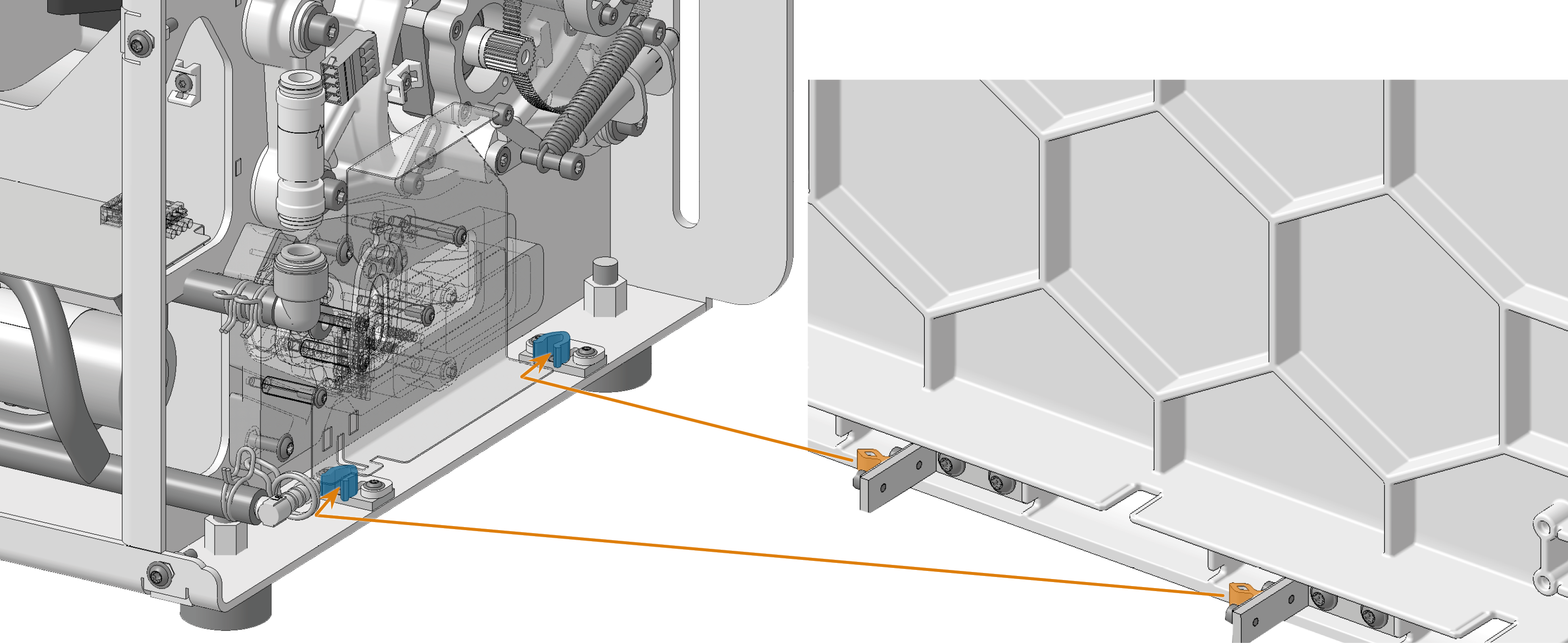

    4. Faites glisser le panneau latéral vers l’avant de la machine jusqu’à ce que les connecteurs (marqués en orange) soient correctement fixés dans les douilles (marquées en bleu) des verrous de fixation.

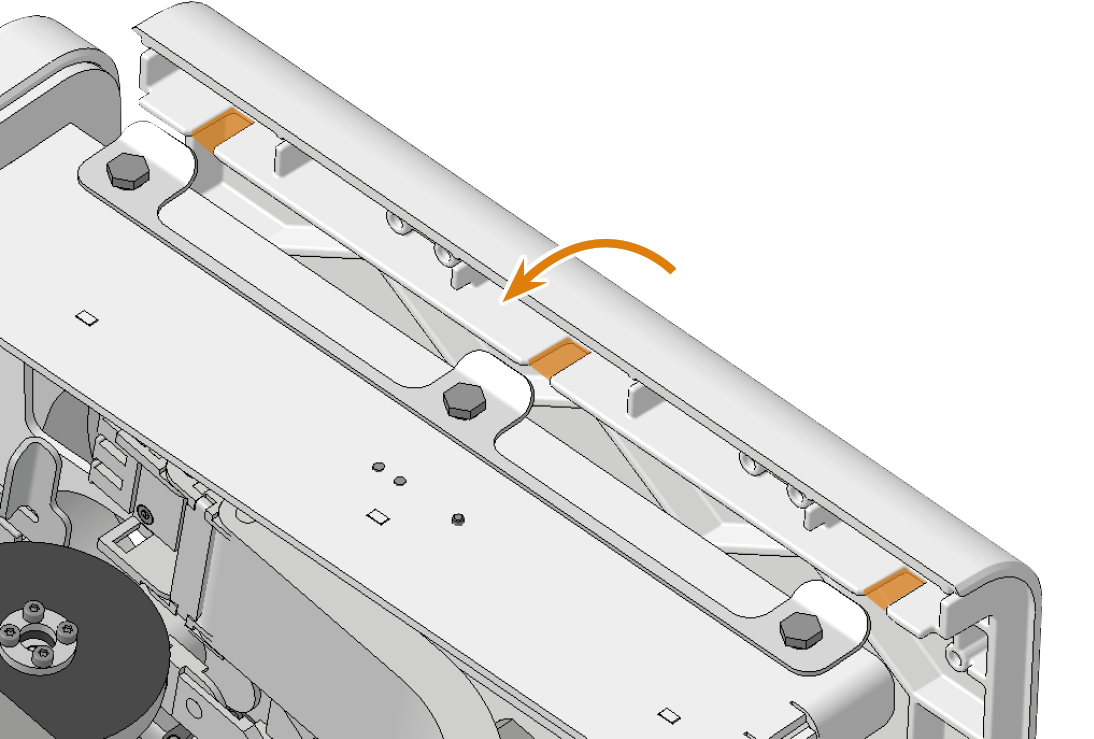

    5. Déplacez le bord supérieur du panneau latéral vers la machine jusqu’à ce que les vis soient placées dans les évidements.

    6. Vissez légèrement les vis avant et arrière (marquées en orange) à l’aide de la clé. Veillez à ce que le panneau latéral puisse encore bouger. Ne vissez pas la vis centrale.





    7. Si l’autre panneau latéral est démonté, montez-le de la même manière.

    8. Faites glisser avec précaution le couvercle supérieur vers l’avant de la machine. Veillez à ce que l’inscription Front sur la face inférieure du couvercle soit orientée vers l’avant de la machine.

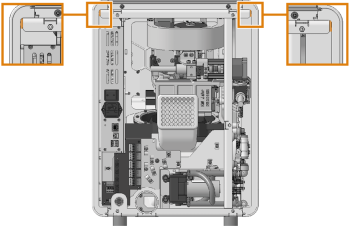

    9. À l’arrière de la machine, appuyez de l’extérieur sur les panneaux latéraux pour les aligner avec le cadre de la machine. Veillez à ce que l’espace (marqué en orange) entre les panneaux latéraux et le cadre de la machine soit le même des deux côtés.

    10. Vissez la vis arrière (marquée en orange) des deux côtés.

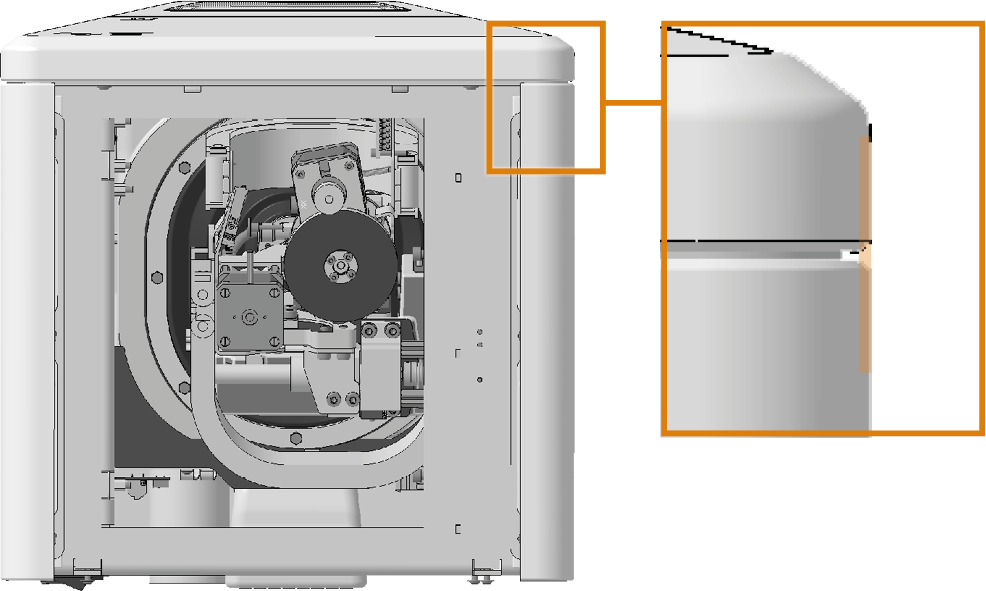

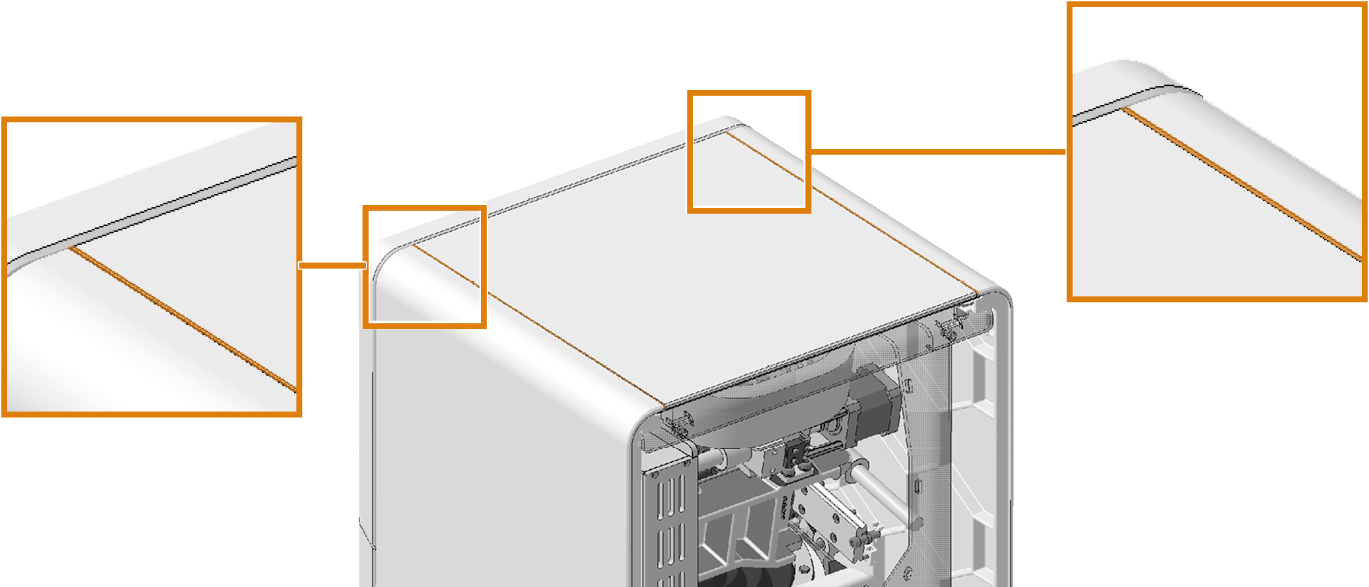

    11. Sur l’avant de la machine, appuyez de l’extérieur sur les panneaux latéraux et alignez-les avec le couvercle de service. Veillez à ce que l’espace entre le couvercle supérieur et le panneau latéral soit le même à tous les endroits.







    12. Tirez le couvercle supérieur à moitié hors de la machine.

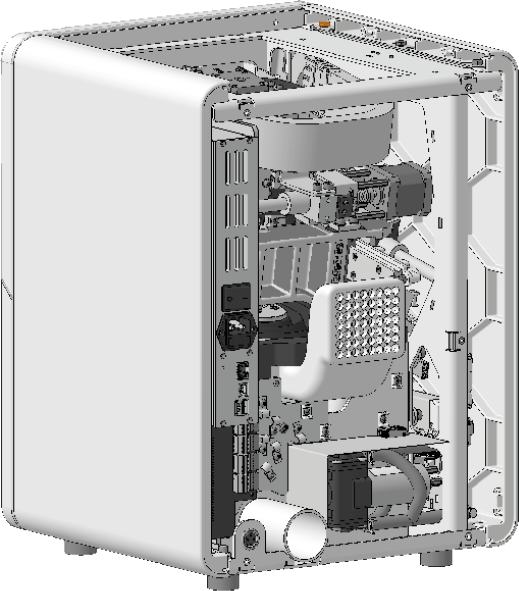

    13. Vissez la vis avant (marquée en orange) des deux côtés.



    14. Vérifiez que le couvercle supérieur se déplace facilement d’avant en arrière.

      Si ce n’est pas le cas :

      1. Desserrez les vis avant et arrière.

      2. Répétez l’ensemble du processus.

    15. Vissez la vis centrale (marquée en orange) des deux côtés.
