Règles et recommandations pour la fixation des barres
Cette procédure appartient à l'étape 6 du workflow d'imbrication simple.
Workflow d'imbrication simple
Cette procédure appartient aux étapes 14 du flux de travail d’imbrication simple.
Workflow d'imbrication complet
Les barres mal placées sont l'une des causes les plus fréquentes de mauvais résultats d'usinage. Les règles et recommandations de cette rubrique d'aide vous aideront à éviter les erreurs courantes.
- Ouvrez la vue d’imbrication pour la mise en place de barres avec l’icône suivante dans la barre d’icônes principale :
La vue d'imbrication pour mettre des barres en place
Règles générales pour la mise en place des barres
Les règles suivantes s’appliquent aux objets imbriqués dans des disques et des blocs.
Positionner les barres dans la direction X et Y
Placer les barres uniformément sur tous les côtés
Si vous placez les barres d'un seul côté, des vibrations peuvent se produire pendant l'usinage. Vous risquez d'endommager la pièce brute ou l'outil.
Correct (gauche): Barres sur tous les côtés de l'objet
Incorrect (droite) : Barres sur un seul côté de l'objet
Placez les barres à une distance suffisante des unes des autres
S'il n'y a pas assez d'espace entre les barres, la buse d'air de la broche peut ne pas être en mesure d'évacuer les débris d'usinage, ce qui peut endommager l'outil.
Correct (gauche): Barres suffisamment espacées les unes des autres
Incorrect (droite) : Barres espacées de manière inadéquate
Placez suffisamment de barres
Vous devriez définir au moins 3 barres pour chaque objet. Les objets à plusieurs unités nécessitent généralement 2 barres par unité. Dans le cas contraire, des vibrations peuvent se produire pendant l'usinage, ce qui peut endommager la pièce brute ou l'outil.
Correct (gauche): Il y a suffisamment de barres
Incorrect (droite) : Il n’y a pas suffisamment de barres
Positionner les barres dans la direction Z
- Positionner toutes les barres sur la ligne équatoriale. Si l'équateur est sur le préplateau, positionner la barre à environ 1 mm au-dessus de l'équateur.
Ligne équatoriale marquée par des flèches
Ligne équatoriale marquée par des flèches
Les barres doivent reposer complètement sur l'objet.
Dans l'image ci-dessous, la barre est placée trop haut. Seule une partie de la barre est positionnée sur l'objet.
Positionnement incorrect d'une barre
Dans l'image ci-dessous, la barre est placée trop bas. Seule une partie de la barre est positionnée sur l'objet. De plus, la barre est placée sur le préplateau.
Positionnement incorrect d'une barre
Dans l'image ci-dessous, la barre est placée correctement sur la ligne équatoriale.
Positionnement correct d'une barre
Placer les barres sur des surfaces d'une épaisseur suffisante
Placez toujours les barres sur des surfaces convexes avec une épaisseur de matière suffisante. Dans le cas contraire, la stabilité des barres risque d’être trop faible et vous devrez reprendre les objets manuellement.

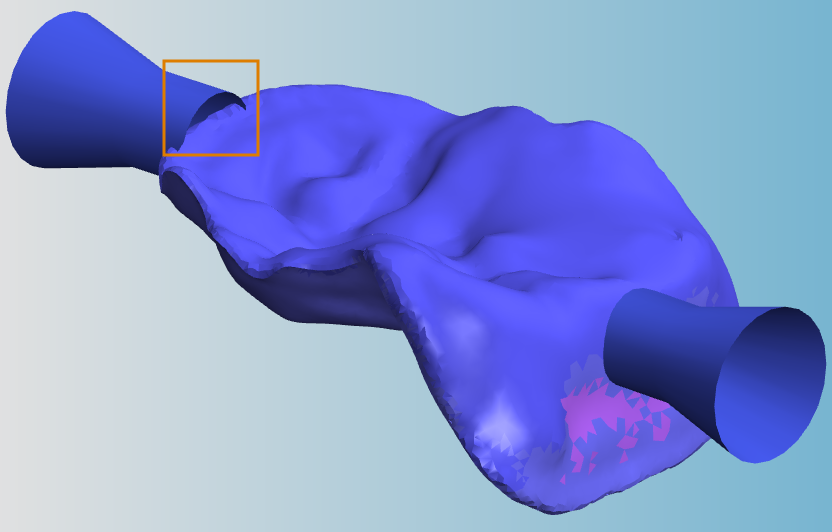

La figure suivante montre un inlay où l'épaisseur du matériau sur le côté gauche n'est pas suffisante pour placer une barre stable. Le côté droit convient.
Inlay avec 2 barres : La barre de gauche est mal placée.
Adapter les objets en blocs
Dans le cas des blocs, l’orientation par défaut des objets peut être inadaptée à la barre qui va de l’objet à la tige du bloc.

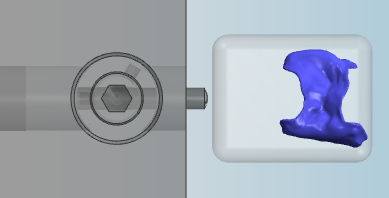

Orientation d'origine d'une incrustation dans un bloc (Vue depuis le haut)

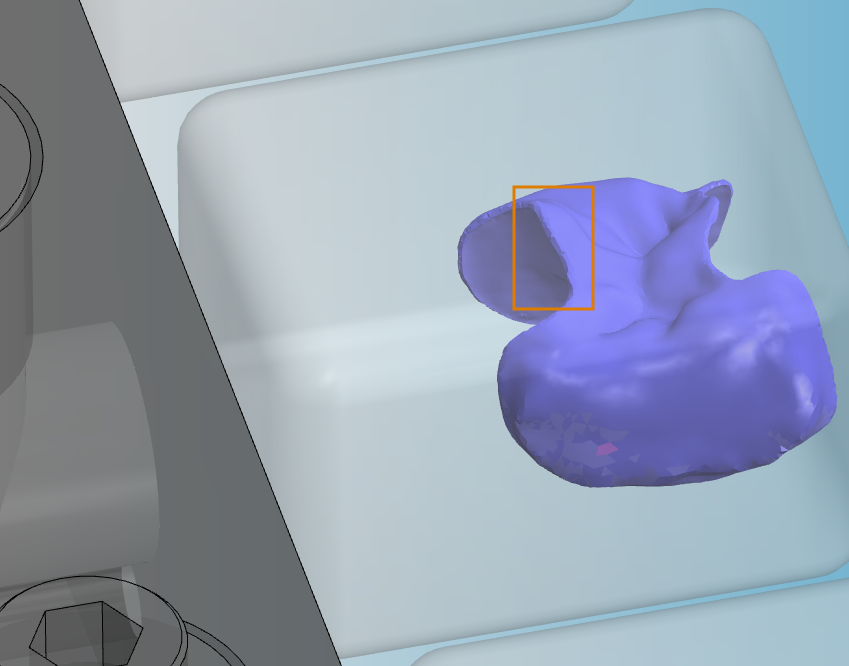

Orientation d'origine d'une incrustation dans un bloc (Vue 3D)
Dans ce cas, vous devez faire tourner l'objet autour de l'axe Z afin de pouvoir placer la barre sur une surface suffisamment épaisse :

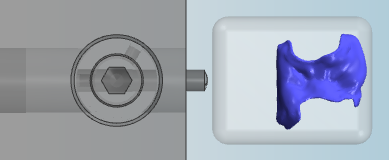

Après avoir tourné l'incrustation, vous pouvez placer une barre sur le côté approprié. (Vue depuis le haut)

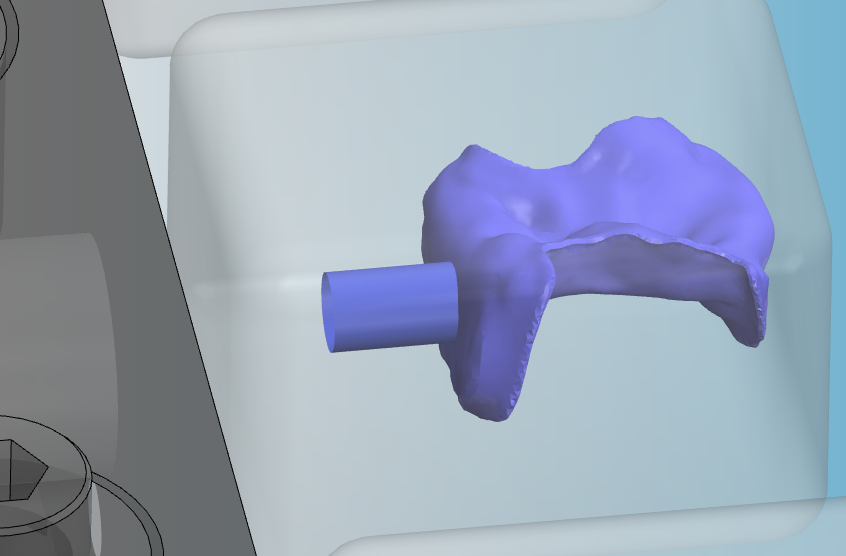

Après avoir tourné l'incrustation, vous pouvez placer une barre sur le côté approprié. (Vue 3D)
Utiliser des surfaces convexes et éviter les surfaces concaves
Placez toujours les barres sur des surfaces convexes, car ces surfaces peuvent soutenir suffisamment les barres. Si les barres sont placées sur des surfaces concaves, leur stabilité peut être insuffisante.

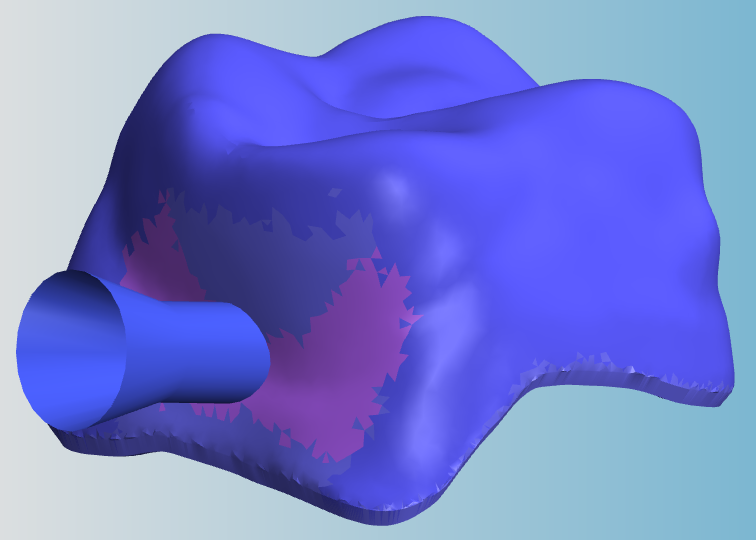

Barre sur une surface concave (incorrect)

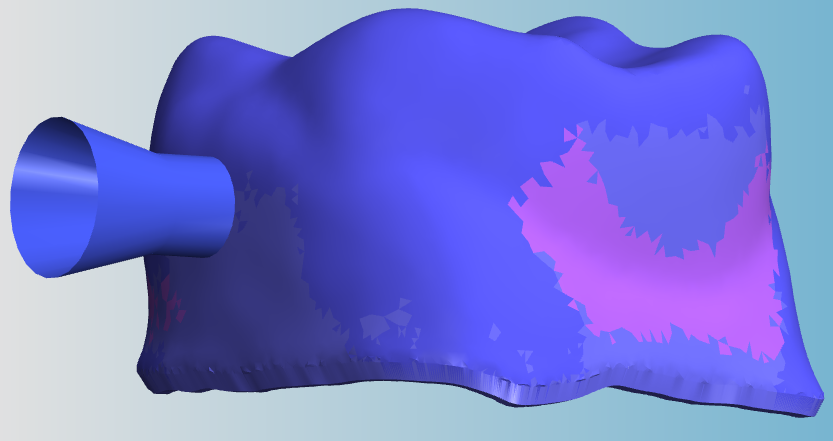

Barre sur une surface convexe (correct)
