Les paramètres généraux de l'application DentalCAM

• Dans la liste déroulante Type machine, sélectionnez le type de machine pour lequel DentalCAM calculera les données de tâche. Si l'option Sélectionner automatiquement le type de machine en fonction de la dernière machine connectée dans le programme CNC est activée, les modifications apportées au réglage Type machine n'auront aucun effet, car votre sélection sera écrasée chaque fois que l'application démarre.

• Si vous utilisez une machine de modèle X, activez l'option Activer le calcul de tâche pour modèles X dans les paramètres généraux de l'application sous DentalCAM. Cela activera le jeu de commandes désigné requis pour ces machines. L'option ne s'affiche que si vous avez sélectionné une machine à partir de la liste déroulante Type machine dans laquelle un modèle X est disponible.

  Il n'y a pas d'option équivalente dans DentalCNC parce que cette application est en mesure de détecter directement la machine connectée.

  • DentalCAM prend en compte le nouveau réglage pour toutes les tâches futures calculées.

Outre la méthode d'importation manuelle, DentalCAM dispose d'une méthode d'importation automatique. Si vous souhaitez uniquement utiliser la méthode d’importation automatique, désactivez la méthode d’importation manuelle.

• Si les utilisateurs doivent pouvoir importer manuellement des fichiers STL, activez l'option Importer manuellement des fichiers STL via l’explorateur de fichiers/le répertoire racine.

• DentalCAM affiche un navigateur de fichiers ou un dossier racine dans la vue d'importation STL.

   Sélection d'un dossier racine ou activation de l'explorateur de fichiers

• Si les utilisateurs ne sont pas censés importer des fichiers STL manuellement, désactivez l'option Importer manuellement des fichiers STL via l’explorateur de fichiers/le répertoire racine.
• DentalCAM masque tous les éléments de commande pour l'importation manuelle STL dans la vue d'importation STL.

Lorsque vous utilisez la fonction d'importation automatique STL, DentalCAM importe automatiquement les fichiers d'un dossier d'importation STL et les ajoute à la liste d'importation dans la vue d'importation STL.

Pour cela, DentalCAM vérifie périodiquement si de nouveaux fichiers ont été ajoutés au dossier d'importation STL et importe automatiquement tous les nouveaux fichiers STL qu'il peut trouver. Ceci est utile si vous voulez automatiser votre workflow d'importation STL.

• Si vous souhaitez modifier le dossier d'importation STL standard, utilisez le champ de saisie correspondant.

• Si vous voulez que DentalCAM importe automatiquement des fichiers STL, activez l'option Importer automatiquement des fichiers STL via le répertoire d'importation STL.
  • DentalCAM ajoute tous les fichiers du dossier d'importation STL à la liste d'importation.

• Si vous ne souhaitez ne pas utiliser la fonction de méthode d'importation automatique, désactivez l'option Importer automatiquement des fichiers STL via le répertoire d'importation STL.
  • DentalCAM arrête d'importer automatiquement les fichiers STL. Vous devez importer manuellement des fichiers dans le dossier d'importation STL que DentalCAM n'a pas encore importé.

Sélectionner automatiquement le type de machine en fonction de la dernière machine connectée dans le programme CNC

• Si vous souhaitez que DentalCAM sélectionne automatiquement le type de machine en fonction de la dernière machine avec laquelle DentalCNC a communiqué, activez l'option Sélectionner automatiquement le type de machine en fonction de la dernière machine connectée dans le programme CNC. Cela écrasera toute machine qui a été sélectionnée manuellement par le biais du réglage Type machine.

Cette option est utile si vous n'utilisez l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. que pour une seule machine et que vous souhaitez éviter que les utilisateurs ne sélectionnent par erreur un type de machine incorrect.

Si vous utilisez l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. avec des machines différentes, vous devez désactiver cette option, sinon vous ne pourrez pas sélectionner la machine pour laquelle vous souhaitez créer ou modifier des tâches.

Si le type de machine est incorrect, l'application calculera les données de la tâche incorrectement et l'usinage échouera.

Certains matériaux nécessitent des facteurs d'échelle différents pour les directions X, Y et Z en raison de leur rétrécissement pendant le frittage.

• Si vous utilisez un tel matériau, activez l'option Mise à l'échelle différente dans X,Y,Z.

• Lorsque vous créez une nouvelle pièce brute, DentalCAM affiche trois champs de saisie pour trois facteurs d'échelle différents (directions X, Y et Z).

Facteurs d'échelle pour les 3 directions

S'applique à :

• R5

• E5

L'activation de l'option Marge de fraisage étendue vous permet de positionner les objets aussi loin que possible physiquement vers le bord du disque. Vous n'avez pas besoin de maintenir la distance de sécurité par défaut. Cela vous permet d'utiliser vos disques de manière plus économique, au détriment de la fiabilité du processus.

Les tâches que vous créez lorsque cette option est activée ne peuvent pas être exécutées par le changeur de pièces brutes. Cela s'applique également aux tâches pour lesquelles les distances de sécurité ont été respectées pour tous les objets.

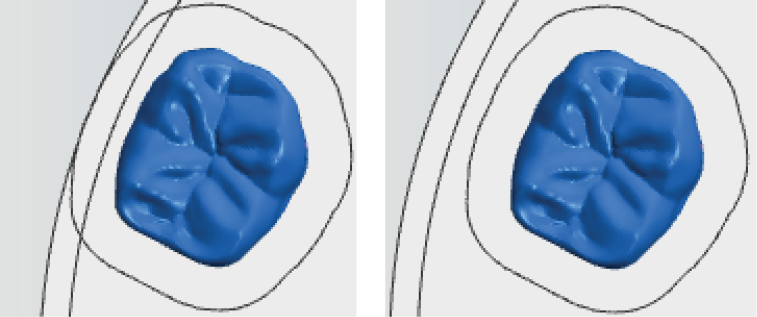

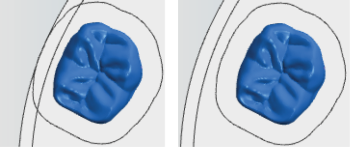

gauche : Couronne positionnée sans distance de sécurité ; droite: Distance de sécurité respectée

• Pour désactiver la distance de sécurité requise pour les disques, activez l'option Marge de fraisage étendue.

Par défaut, la base de données des matériaux est automatiquement crée par DentalCAM et DentalCNC mise à jour via Internet.

• Pour désactiver la mise à jour automatique, désactivez l'option Téléchargement automatique de la base de données des matériaux dans les paramètres généraux du programme DentalCAM et DentalCNC.

Chaque objet d'une tâche a un état d'usinage. Cet état détermine le comportement des objets dans la vue d'imbrication et s'ils seront usinés lorsque vous envoyez la tâche à DentalCNC. Dans la vue d'imbrication, vous pouvez facilement distinguer les différents états grâce aux couleurs.

Pourquoi DentalCAM attribue un état prédéfini à tous les objets calculés

Comme DentalCAM ne communique pas avec votre machine (seulement DentalCNC le fait), l'application ne sait pas si une tâche calculée a réellement été usinée. Par conséquent, elle affecte le même état prédéfini à tous les objets calculés. L'état par défaut des objets calculés est Déjà traité et, par conséquent, les objets calculés sont affichés sous forme de zones usinées.

Vous pouvez sélectionner l'état prédéfini dans le groupe d'interrupteur État des objets calculés en activant l'option souhaitée :

• À ne pas traiter – Les objets sont affichés dans la vue d’imbrication, mais vous ne pouvez pas les modifier et ils ne sont pas calculés et usinés lorsque vous envoyez les tâches à DentalCNC. Si vous souhaitez les modifier ou les usiner, vous devez modifier leur statut dans la vue d’imbrication.
• Machine – Les objets sont traités comme de nouveaux objets dans la vue d’imbrication. Vous pouvez les modifier et ils seront calculés et usinés lorsque vous enverrez la tâche à DentalCNC.
• Déjà traité – Après le rechargement de la pièce brute, les objets ne s’affichent plus dans la vue d’imbrication. Au lieu de cela, les zones usinées (« trous ») sont affichées à leur place. Les trous représentent le matériau manquant dans la pièce brute. Il s'agit du statut par défaut pour les objets calculés.

État des objets calculés

Que sont les zones usinées ?

Les zones usinées dans DentalCAM représentent les parties d'une pièce brute utilisée qui ont déjà été fraisées ou meulées (les « trous » qui restent après que les objets ont été séparés de la pièce brute). Elles s'affichent aussi bien pour les disques que pour les blocs, mais comme les blocs sont rarement réutilisés, elles sont surtout importantes pour les disques.

Vous ne pouvez pas positionner d'objets dans les zones usinées.

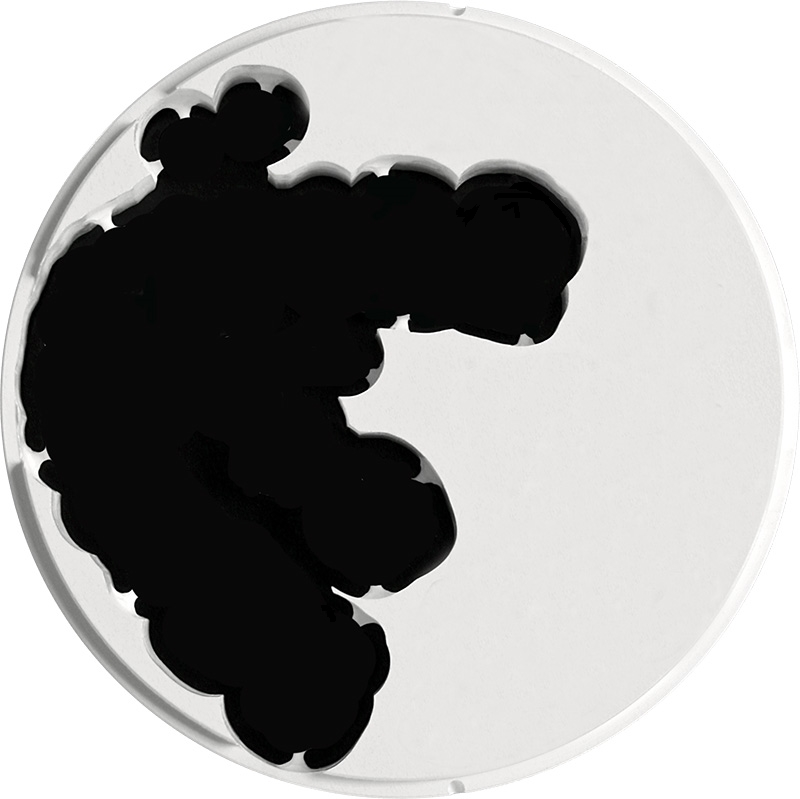

Un disque en zircone avec des zones usinées

Quand choisir quelle option ?

• À ne pas traiter – Cette option est utile si vous apportez régulièrement des modifications aux travaux des pièces brutes déjà calculées :

  Vous pouvez activer cette option pour votre flexibilité et votre sécurité :

  • Si vous modifiez une pièce brute après l'usinage, les anciens objets inamovibles vous empêchent de positionner de nouveaux objets dans les zones non usinables.
  • Si vous modifiez une pièce brute calculée avant l’usinage, vous pouvez rapidement modifier le statut des objets calculés dans la vue d’imbrication et les modifier à nouveau.
• Machine – Si vous inspectez régulièrement des objets dans l'affichage des matières résiduelles avant l'usinage, nous vous recommandons de régler l'état prédéfini des objets sur Machine afin que vous puissiez les éditer ou les calculer immédiatement après l'inspection.
• Déjà traité – Nous recommandons cette option dans la plupart des cas, car les tâches calculées sont généralement usinées sans qu’il soit nécessaire de modifier à nouveau les objets individuels. Vous pouvez toujours ajouter de nouveaux objets aux zones inutilisées d'une pièce brute après l'usinage simplement en modifiant à nouveau la tâche calculée.

Chaque fois que DentalCAM calcule un objet, l'application compile plusieurs fichiers avec des données relatives à l'objet dans un dossier stocké sur l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.. Avec le réglage Durée de stockage pour des travaux calculés (jours) , vous spécifiez pendant combien de jours ces données restent sur l'ordinateur FAO après le calcul.

L'affichage des matières résiduelles utilise ces données et vous pouvez même les stocker en externe pour conserver un historique de chaque objet fabriqué aux fins du contrôle de qualité.

• Indiquez la durée de sauvegarde des tâches calculées par DentalCAM en saisissant les jours dans le champ de saisie Durée de stockage pour des travaux calculés (jours).

• DentalCAM supprime automatiquement les données de tous les objets calculés pour lesquels le temps écoulé depuis le calcul est supérieur à la période spécifiée.

Informations complémentaires sur les données calculées des objets

Les données comprennent :

• Une copie du fichier STL d’origine (c.-à-d. les données d’objet d’origine que vous avez créées ou qui vous ont été envoyées).
• Détails de base de la tâche (comme le numéro de lot ou la qualité d'usinage)
• Les données de l'objet calculé (ce que DentalCAM a créé à partir du fichier STL)
• Une vignette de l'objet pour en faciliter la consultation

Où exactement les données sont-elles stockées ?

Pour chaque objet calculé, DentalCAM ajoute un dossier au dossier FAP qui est stocké dans le dossier d'installation DentalCAM. Chaque répertoire est désigné par un numéro séquentiel (numéro de départ : 0000001).

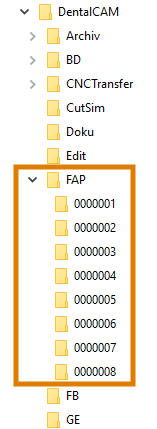

Le dossier FAP dans le dossier d'installation

DentalCAM copie plusieurs fichiers dans chaque dossier afin de constituer un historique pour chaque objet calculé

Les fichiers du dossier :

• Protokoll.txt Un fichier texte contenant les données de base de la tâche (consultable dans n’importe quel éditeur de fichiers texte)
• Sim.bin Les données de tâche calculées que DentalCAM a créées (consultable dans l’affichage des matières résiduelles)
• W.bmp Une vignette de l’objet (visualisable avec n’importe quel visionneur ou éditeur d’images)
• W.st. Le fichier STL d’origine (visualisable avec n’importe quel visionneur ou éditeur STL)

Le contenu du fichier Protokoll.txt

Vous pouvez ouvrir le fichier Protocol.txt avec n’importe quel éditeur de texte (Notepad, par exemple). Il contient les lignes suivantes (le contenu variable est mis entre crochets obliques)

TOC=<Date de calcul> <Heure de calcul>

MAT=<type de pièce brute>

BID=<Identificateur de pièce brute>

LOT=<Numéro de lot>

BEM=<Texte de commentaire>

STL=<Chemin d'accès au fichier STL incluant le nom du fichier>

TYPE=<Indication>

QOW=<Qualité d'usinage>

Exemple :

TOC=04.08.2016 11:05:36

MAT=CoCr

BID=55

LOT=8547145

BEM=Urgent

STL=C:\STL files\crowns\crown1234.stl

TYP=Crown/bridge

QOW=Standard

ChairsideCAM est une variante de DentalCAM avec une interface utilisateur spécialement adaptée à l’espace fauteuil. L’interface utilisateur se concentre sur les étapes types de ce workflow.

vhf recommande ChairsideCAM pour les utilisateurs se trouvant dans l’espace fauteuil.

Principales caractéristiques :

• Une interface épurée pour un workflow côté fauteuil accéléré

• Conçu pour les tâches individuelles - pas d’archive de pièces brutes disponible

• Seul l’usinage en bloc est possible

• Haute qualité comme sur DentalCAM, car même base technologique

• Si vous souhaitez travailler avec ChairsideCAM, activez l’option (Nicht definierte Variable:GLB_CAM-8-UI.666b).

Pour les instructions concernant ChairsideCAM, voir  Bienvenue dans ChairsideCAM.

Si vous activez l'option Définir l'identifiant de commande en fonction de la date de création, DentalCAM changera le format des identificateurs de pièces brutes pour toutes les futures tâches à :

Date de création de la tâche – numéro séquentiel

Le numéro séquentiel est réinitialisé quotidiennement. Elle est indépendante de l’ID de pièce brute standard.

A quoi sert cette fonction :

• Vous pouvez filtrer les tâches dans les archives de pièces brutes en fonction de leur date de création en saisissant la date dans le champ de saisie ID.
• Lorsque vous utilisez un matériau dont la stabilité est limitée, vous pouvez vérifier la date à laquelle la tâche a été ajoutée aux archives.

Il se peut que vous ayez encore besoin de noter la date d'expiration de la pièce brute. Pour cela, vous pouvez saisir un commentaire dans le champ de saisie correspondant lorsque vous créez une tâche.

Par défaut, l'archive de pièce brute est stockée dans le dossier Archiv (pas de faute d'orthographe) de votre dossier d'installation. Vous changez de dossier, par exemple pour stocker l'archive de pièce brute dans un dossier réseau.

1. Créez le nouveau dossier d’archivage de pièces brutes :
   • N’utilisez que les caractères Aa-Zz et 0-9 pour le nom du dossier, et non des caractères spéciaux tels que le tréma.
   • Autorisez l’accès en lecture et en écriture au dossier pour chaque client DentalCAM. Configurez le partage réseau en conséquence.
   • Si nécessaire, copiez le contenu d’une archive existante dans le dossier. Ne combinez pas différentes archives de pièces brutes.
2. Saisissez le dossier de l'archive de pièces brutes dans le champ de saisie Dossier d'archivage. Vous pouvez également cliquer sur l'icône suivante, à droite du champ de saisie, pour ouvrir un navigateur de fichiers vous permettant d’accéder au dossier souhaité :
• DentalCAM enregistre les nouvelles tâches (pièces brutes) dans le nouveau dossier et affiche les tâches existantes de ce dossier dans les archives de pièces brutes.

Par défaut, DentalCAM stocke les données calculées des travaux dans le dossier CNCTransfer. DentalCNC utilise les données dans ce dossier afin d'usiner les tâches. Vous pouvez modifier le dossier, p. ex. pour stocker toutes les données calculées des travaux dans un dossier réseau.

• Entrez le dossier pour les données de tâche calculées dans le champ de saisie Dossier de stockage des données d’usinage. Vous pouvez également cliquer sur l'icône suivante, à droite du champ de saisie, pour ouvrir un navigateur de fichiers vous permettant d’accéder au dossier souhaité :
