S'applique à : DentalCAM 8.10

Utilisation de la méthode d'importation STL automatique.

Est-ce que DentalCAM peut importer automatiquement des fichiers STL ?

Outre la méthode d'importation manuelle, DentalCAM dispose d'une méthode d'importation automatique.

Lorsque vous utilisez la fonction d'importation automatique STL, DentalCAM importe automatiquement les fichiers d'un dossier d'importation STL et les ajoute à la liste d'importation dans la vue d'importation STL.

Pour cela, DentalCAM vérifie périodiquement si de nouveaux fichiers ont été ajoutés au dossier d'importation STL et importe automatiquement tous les nouveaux fichiers STL qu'il peut trouver. Ceci est utile si vous voulez automatiser votre workflow d'importation STL.

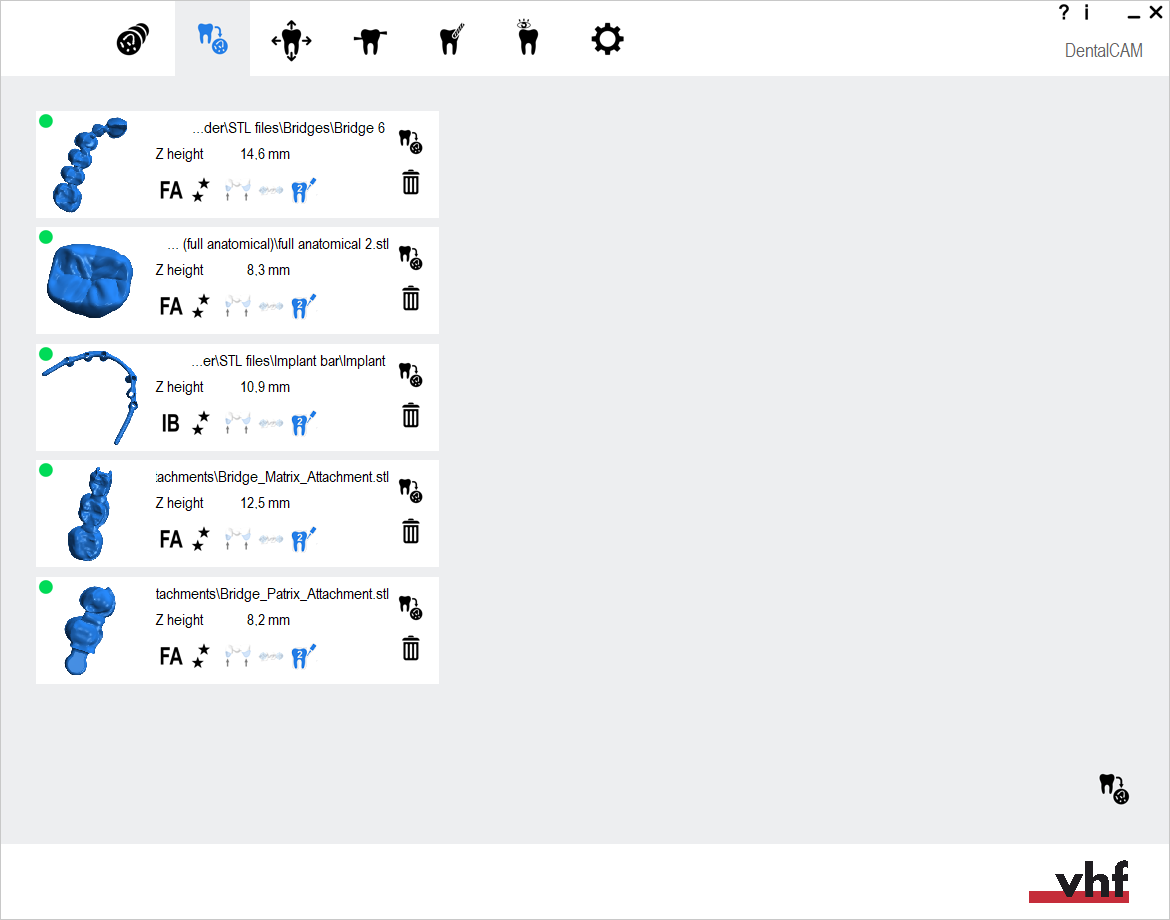

La vue d'importation STL lorsque seule la méthode d'importation automatique est activée

  • Si vous utilisez exclusivement la méthode d'importation automatique, tous les éléments de commande pour la méthode d'importation manuelle dans la vue d'importation STL sont masqués et seule la liste d'importation s'affiche.
  • Si la méthode d'importation manuelle est aussi activée, les éléments de commande standard s'affichent. DentalCAM ajoutera toujours automatiquement les fichiers STL du dossier d'importation à la liste d'importation.

Les entrées de la liste d'importation y restent jusqu'à ce que vous les ajoutiez à une pièce brute ou que vous les supprimiez manuellement. Par conséquent, vous pouvez toujours ouvrir l'archive de pièces brutes, sélectionner une autre pièce brute et revenir à la vue d'importation STL sans perdre les entrées de la liste d'importation.

Modification de l'option de calcul par défaut

Quand DentalCAM importe automatiquement des objets, l'application leur attribue des options de calcul par défaut.

Les icônes de la liste d'importation qui montrent les options de calcul actuelles d'un objet (marqué en orange)

Vous devez modifier ces options de calcul par défaut selon vos besoins dans la liste d'importation :

  1. Vérifiez si l'objet peut être importé dans la pièce brute actuelle. Vous trouverez le code correspondant dans la liste d'importation.

  2.

    Cet indicateur vous indique si la pièce brute que vous êtes en train de modifier est d'une hauteur suffisante pour l'objet et si toutes les données sont disponibles.

    Vert : la pièce brute est assez haute et toutes les données sont disponibles.

    Jaune : toutes les données sont disponibles, mais la pièce brute est à peine assez haute.

    Dans le cas d’un disque, la pièce brute est plus haute que l’objet, de 0,3 à 0,5 mm .

    Certaines parties des objets peuvent se trouver à l'extérieur des limites de la pièce brute. Dans ce cas, déplacez les objets.

    Rouge : l'objet ne peut pas être imbriqué dans la pièce brute actuelle. Cela peut être dû aux raisons suivantes :

    • La pièce brute n'est pas assez haute.
    • Les données XML pour les piliers préfabriqués sont manquantes.
    • Vous n'avez pas sélectionné une pièce brute dans l'archive de pièces brutes.
  3. Sélectionnez l'indication de l'objet en faisant défiler les icônes suivantes.

    DentalCAM doit connaître le bon type pour choisir la bonne stratégie d’usinage.

  4. Sélectionnez la qualité d'usinage en faisant défiler les icônes suivantes :

    Rapide – surfaces grossières

    Standard – surfaces légèrement rugueuses

    Optimal – surfaces très lisses

    La qualité de l'usinage influe sur la distance de parcours de l'outil lors de l'usinage des surfaces extérieures. Les ajustements, les perçages et les cavités sont toujours usinés avec la plus haute qualité. Une qualité d’usinage plus élevée se traduit par des surfaces extérieures plus fines, mais aussi par un temps d’usinage plus long.

    • Utilisez Rapide si des surfaces grossières suffisent. Cela peut s’appliquer à des objets qui seront enduits ou plaqués ou qui nécessitent beaucoup de travail manuel.
    • Utilisez Optimal pour les surfaces extérieures très lisses. Vous pouvez utiliser ce réglage par exemple pour des objets entièrement anatomiques que vous souhaitez à peine retoucher manuellement.
    • Utilisez Standard pour les surfaces extérieures légèrement rugueuses.
  5. Activez ou désactivez la détection automatique des cavités en faisant défiler les icônes suivantes :

    Activé

    Si l’objet actuel a au moins 1 cavité.

    Désactivé

    Si l’objet actuel n’a aucune cavité, vous gagnerez du temps lors de l’importation.

  6. Activez ou désactivez la détection automatique des perçages en faisant défiler les icônes suivantes :

    Activé

    Si l'objet actuel a au moins 1 perçage.

    Désactivé

    Pour gagner du temps lors de l'importation de l'objet :

    • Si l'objet actuel n'a pas de forages.
    • Si l'objet est un pilier avec un perçage en angle.
  7. Ajoute un objet ou tous les objets à la pièce brute actuelle :
    • Ajout de toutes les tâches de la liste d’importation dans la pièce brute actuelle Sélectionnez l'icône suivante dans le coin inférieur droit de la vue d’importation STL: .

      Si l'icône n'est pas visible, vous n'avez pas sélectionné de pièce brute dans l'archive de pièces brutes.

      L'icône pour ajouter tous les objets de la liste d'importation à la tâche (marquée en orange)

    • Ajouter un seul objet de la liste d'importation à la pièce brute actuelleSélectionnez l'icône suivante pour l’objet souhaité dans la liste d'importation :
    • L'icône pour ajouter tous les objets de la liste d'importation à la tâche (marquée en orange)

  8. Activez ou désactivez l'étiquette qui sera fraisée sur l'objet en faisant défiler les icônes suivantes :

    Activé

    Une étiquette sera ajoutée à l'objet. Par défaut, DentalCAM attribue des nombres continus comme textes d'étiquette aux objets.

    Vous pouvez spécifier le texte de l'étiquette pendant l'imbrication. Déplacement, édition et suppression des textes d'étiquettes fraisés sur des objets

    Désactivé

    Aucune étiquette ne sera ajoutée à l'objet.

    • DentalCAM ajoute le(s) objet(s) à la pièce brute. La vue d'imbrication s'ouvre automatiquement.

Et ensuite ?

Imbriquez les objets importés dans la vue d'imbrication.

Imbrication des objets – vue d'ensemble
