Création ou sélection de tâches dans les archives de pièces brutes
Comment créer une nouvelle pièce brute ? Comment créer une nouvelle tâche ? Qu'est-ce qu'une tâche ? Comment utiliser les archives de pièces brutes ?
Les archives de pièces brutes contiennent toutes les tâches (pièces brutes) actuellement stockées sur votre ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.. Ici, vous pouvez créer de nouvelles tâches ou sélectionner des tâches existantes pour les modifier.
- Pour ouvrir l'Archive de pièce brute, sélectionnez l'icône suivante dans la barre d'icônes principale :

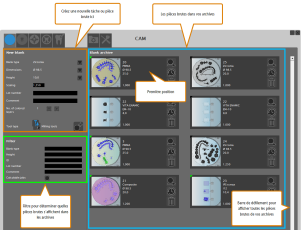

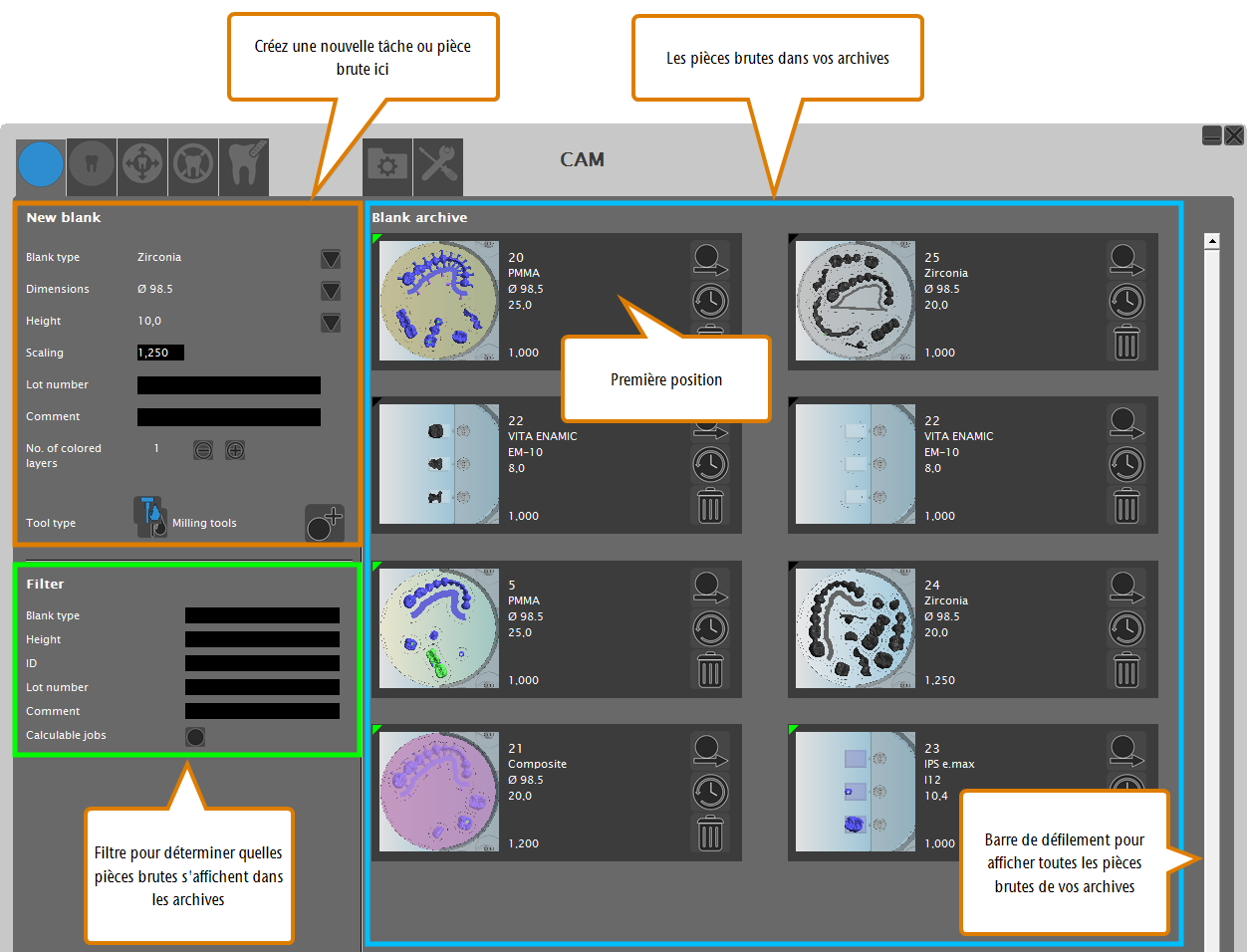

Archive de pièces brutes : Vue d'ensemble
DentalCAM Crée une archive de pièces brutes que vous pouvez sélectionner dans les paramètres de l'application, pour chaque type de machine. Assurez-vous que vous avez sélectionné le bon type de machine pour voir les pièces brutes souhaitées.
Une tâche contient toutes les données nécessaires à l'usinage d'une pièce brute : données de restauration, paramètres de la pièce brute, stratégies d'usinage, etc. Lors de la création d'une tâche, vous commencez par spécifier l'article que vous voulez utiliser, la taille de la pièce brute et d'autres valeurs de base.
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

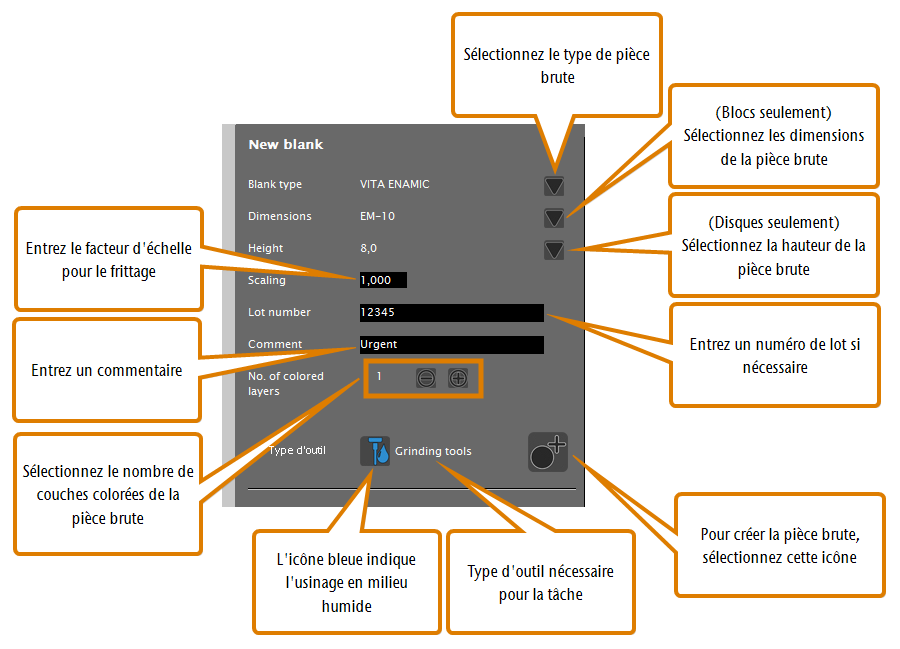

Vous pouvez créer de nouvelles tâches (pièces brutes) dans la section Nouvelle pièce brute des archives de pièces brutes.
- Dans la liste déroulante Type de pièce brute, sélectionnez le type de pièce brute pour le disque ou les blocs que vous voulez créer. La liste contient des matériaux génériques (par exemple, PMMA) ainsi que des noms de marque (par exemple, VITA ENAMIC®).
Signification de la lettre après le dernier tiret :
- D signifie disques
- B signifie blocs
- CoCr désigne les piliers préfabriqués en cobalt-chrome
- Ti signifie piliers préfabriqués en titane
Plus de renseignements sur les piliers préfabriqués : Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 7
Vous n'utiliserez probablement pas tous les types de pièces brutes pris en charge par DentalCAM. Pour adapter la liste des types de pièces brutes à vos besoins et accélérer la sélection du bon type de pièce brute, vous pouvez activer ou désactiver individuellement chaque type de pièce brute.
- DentalCAM affiche ce qui suit :
- Valeurs par défaut pour la taille de la pièce brute, à côté des étiquettes Dimensions et Hauteur
- Le type d'outil qui sera utilisé pour l'usinage de la tâche, à côté de l'étiquette Type d'outil : Soit Outils de fraisage soit Outils de meulage
- L'icône suivante si la tâche nécessite un usinage en milieu humide :
- Pour les blocs, sélectionnez la taille dans la liste déroulante Dimensions. La liste déroulante contient les différentes tailles spécifiées par le fabricant.
- Pour les disques, sélectionnez la hauteur dans la liste déroulante Hauteur.
- Saisissez le facteur de mise à l'échelle spécifique au matériau dans le champ de saisie Mise à l’échelle. Le facteur de mise à l'échelle est un nombre décimal avec trois décimales et se situe généralement entre 1,000 et 1,500, mais peut être aussi bas que 0,500. Il est publié par le fabricant de la pièce brute.
Le facteur de mise à l'échelle détermine dans quelle mesure DentalCAM compensera le rétrécissement (et l'expansion dans de rares cas) des objets pendant le frittage en multipliant la taille de chaque objet dans la pièce brute par le facteur de mise à l'échelle.
- Entrez les facteurs de mise à l'échelle requis pour les directions X, Y et Z dans les trois champs de saisie (de gauche à droite).
- DentalCAM met les objets à l'échelle en utilisant les facteurs de mise à l'échelle correspondant aux trois directions.
- Si vous devez attribuer un numéro de lot à la pièce brute, entrez le numéro de lot dans le champ de saisie Numéro de lot.
- (Facultatif) Saisissez un commentaire dans le champ de saisie Remarque.
- Si vous voulez utiliser une pièce brute avec des couches colorées, sélectionnez le nombre de couches à côté de l'étiquette Nombre de couches de couleur :
- Pour augmenter le nombre de couches, sélectionnez l'icône suivante :
- Pour diminuer le nombre de couches, sélectionnez l'icône suivante :
- Le nombre actuel de couches s'affiche à côté des icônes. Le nombre par défaut est 1.
- Sélectionnez l'icône suivante :
- DentalCAM attribue un identificateur unique à la pièce brute et l'ajoute aux archives. Une carte de pièce brute avec les données de pièce brute s'affiche à la première position dans les archives.
- Si vous le souhaitez, modifiez la pièce brute en sélectionnant l'icône suivante sur la carte de pièce brute :
- La vue d'importation STL s'ouvre et vous permet d’importer des objets dans votre tâche.
Si vous travaillez avec des blocs, le type de bloc sélectionné s'applique à tous les blocs faisant partie de la tâche. Par conséquent, vous ne pouvez utiliser que des blocs du même type pour une même tâche.
Pour les disques, la liste déroulante ne contient que le diamètre par défaut de 98,5 mm. Vous ne pouvez pas modifier cette valeur.
Pour les blocs, la hauteur est déterminée par les dimensions de bloc que vous avez sélectionnées dans la liste déroulante Dimensions. Par conséquent, vous ne pouvez pas modifier la valeur Hauteur pour les blocs.
Exemple : Si vous saisissez un facteur de mise à l'échelle de 1,200, DentalCAM multiplie la taille de tous les objets par 1,2, ce qui se traduit par une augmentation de 20 % de la taille de chaque objet.
Comment convertir le facteur de rétrécissement, les valeurs de mise à l'échelle ou de rétrécissement en pourcentage du facteur de mise à l'échelle
Certains fabricants fournissent des valeurs comme le facteur de rétrécissement au lieu du facteur de mise à l'échelle. Utilisez les widgets suivants pour convertir ces chiffres en facteur de mise à l'échelle :
Exemple :
Facteur de mise à l'échelle |
Mise à l’échelle [%] |
Facteur de rétrécissement |
Rétrécissement [%] |
---|---|---|---|
1,250 |
125,0 |
0,200 |
20,0 |
Par défaut, vous ne pouvez saisir qu'une seule valeur pour toutes les directions (X, Y, Z) dans le champ de saisie Mise à l’échelle. Si l'option Mise à l'échelle différente dans X,Y,Z est activée dans les paramètres d'application, les 3 champs de saisie suivants s'affichent pour les 3 différentes directions :

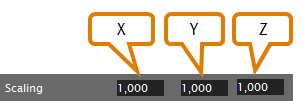

Facteurs d'échelle pour les 3 directions
Dans les paramètres généraux de l’application, vous pouvez choisir si l’ID de la pièce brute est un numéro séquentiel global ou s'il est basé sur la date de création de la pièce brute.

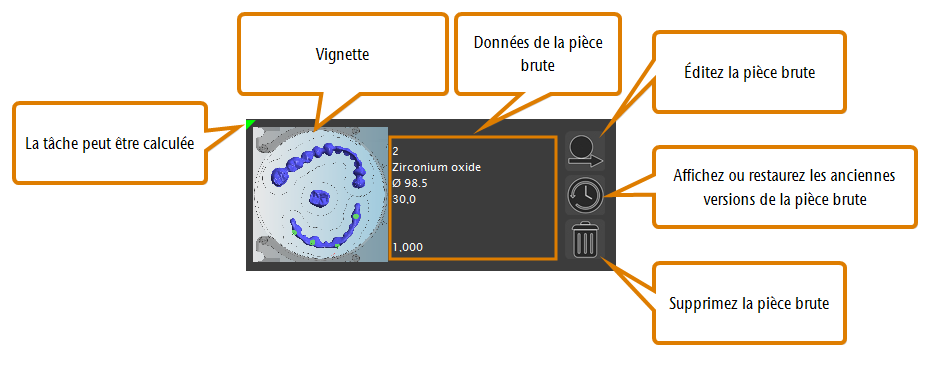

Les cartes de pièces brutes sont utilisées dans les archives de pièces brutes de DentalCAM. Elles affichent les données de base et une vignette des pièces brutes qui sont actuellement stockées sur l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC..
Si toutes les cartes de pièces brutes ne s'affichent pas dans les archives de pièces brutes, elles sont probablement filtrées. Si vous ne trouvez pas certaines de vos tâches, vérifiez le filtre dans les archives et supprimez tous les critères de filtrage non souhaités.
La vignette ne s'affiche que si au moins un objet a été ajouté à la pièce brute.
Les données de pièces brutes de haut en bas :
- ID
- Type
- Dimensions
- Hauteur
- Numéro de lot (si saisi)
- Facteur(s) de mise à l'échelle
Toutes les données sont spécifiées lors de la création d'une nouvelle pièce brute.
Si vous ne voulez afficher que certaines pièces brutes spécifiques dans l'archive de pièces brutes, vous pouvez les filtrer en saisissant les critères souhaités dans les champs de saisie de la section Filtre des archives de pièces brutes.
Filtre dans l'archive de pièce brute
- Saisissez les critères de filtrage souhaités dans les champs de saisie correspondants. Si vous voulez filtrer par type de pièce brute, vous pouvez également sélectionner l'icône à droite du champ de saisie Type de pièce brute pour sélectionner le type de pièce brute désiré à partir d'une liste déroulante.
- Après chaque caractère que vous saisissez, DentalCAM met à jour les pièces brutes affichées dans l'archive en conséquence.
- Si vous voulez afficher uniquement les tâches qui peuvent être calculées, cochez la case Tâches calculables.
- DentalCAM n'affiche que des pièces brutes sans erreurs qui peuvent être calculées.
Tous les critères de filtrage s'appliquent ensemble, de sorte que plus vous entrez de critères, moins il y aura de pièces brutes qui s'afficheront. Gardez cela à l'esprit lorsque vous saisissez un identificateur de pièce brute comme critère de filtrage. Comme chaque identificateur ne se produit généralement qu'une seule fois, une seule pièce brute peut être affichée. Cependant, DentalCAM continue d'appliquer tous les autres critères, de sorte que la pièce brute souhaitée ne s'affichera probablement pas du tout.
Imaginons la situation suivante : Vous avez imbriqué des objets dans une pièce brute, puis DentalCAM a calculé la tâche. Avant l'usinage, vous avez réalisé que vous devez éditer à nouveau la pièce brute.

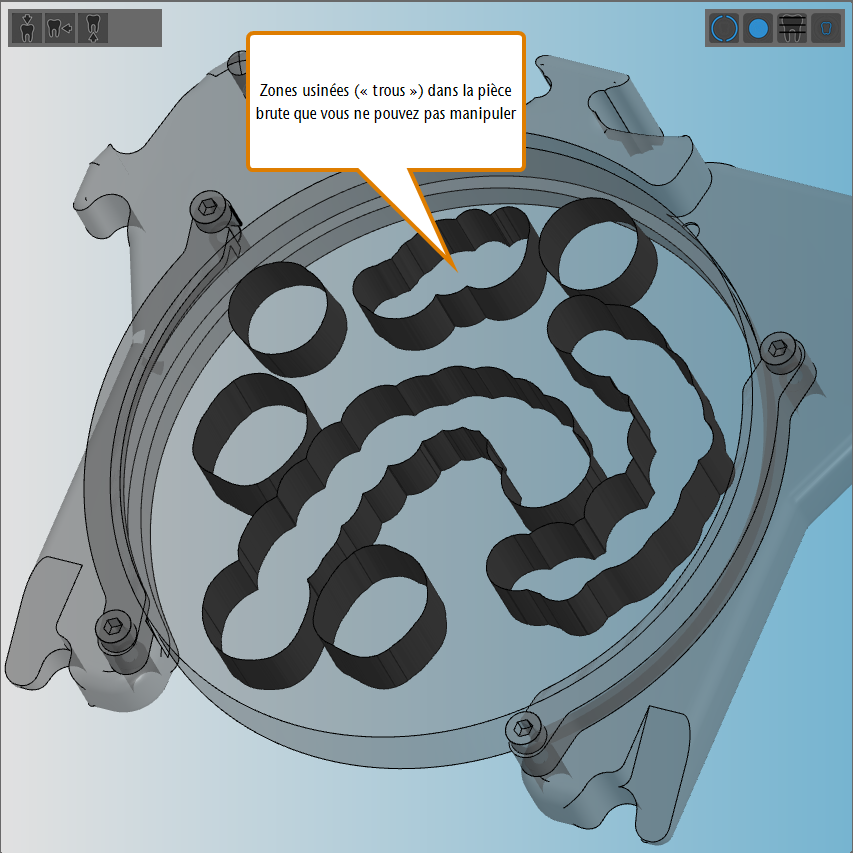

Par conséquent, vous sélectionnez la pièce brute calculée dans les archives de pièces brutes, ouvrez la vue d'imbrication et voyez ce qui suit :
Que s'est-il passé ? Comme DentalCAM ne communique pas avec votre machine (seulement DentalCNC le fait), l'application ne sait pas si une tâche calculée a réellement été usinée. Par conséquent, elle affecte le même état prédéfini à tous les objets calculés. L'état par défaut des objets calculés est Déjà traité et, par conséquent, les objets calculés sont affichés sous forme de zones usinées.
Si vous utilisez régulièrement l'affichage des matières résiduelles pour vérifier les objets avant l'usinage, nous vous recommandons de régler le statut prédéfini des objets à Machine afin que vous puissiez les modifier après le calcul.
Dans le scénario décrit ci-dessus, la pièce brute est toujours intacte puisqu'elle n'a jamais été utilisée. Vous devez donc ramener la pièce brute à l'état où les objets originaux se trouvent encore dans la pièce brute. Pour ce faire, vous pouvez créer une copie d'une ancienne version de la pièce brute, éditer cette copie et la faire calculer.
Créer une copie d'une ancienne version d'une pièce brute via l'historique de la pièce brute
Lorsque vous activez le statut des objets calculés à Déjà traité, DentalCAM enregistre les anciennes versions des tâches que vous pouvez restaurer pour modifier à nouveau les objets calculés. Si vous activez un statut de préréglage différent, vous pouvez modifier les objets calculés en ouvrant la pièce brute souhaitée dans la vue d’imbrication.
Lorsque DentalCAM calcule une tâche, l'application enregistre une copie de la pièce brute dans l'état où elle se trouvait avant le calcul. Comme vous pouvez éditer et calculer chaque tâche plusieurs fois, plusieurs anciennes versions de chaque pièce brute peuvent exister dans vos archives. Vous pouvez sélectionner n'importe laquelle de ces anciennes versions et en créer une copie.
Pour créer une copie d'une ancienne version d'une pièce brute, procédez comme suit :
- Sur la carte de pièce brute souhaitée, sélectionnez l'icône suivante :

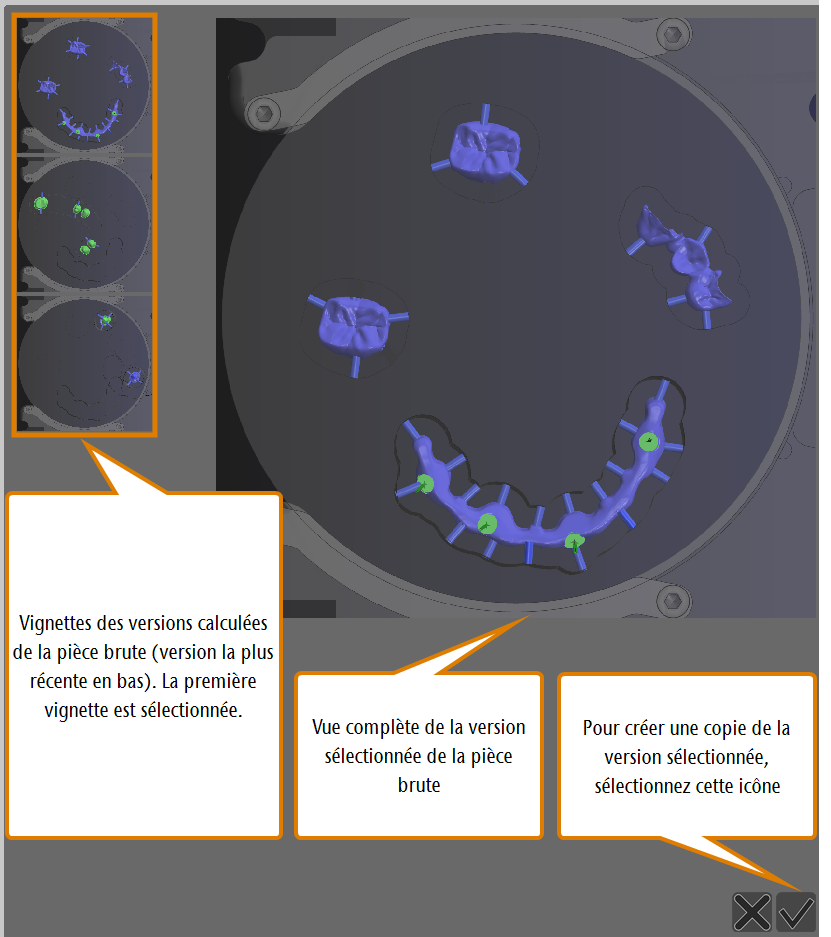

- Une fenêtre s'ouvre dans laquelle les anciennes versions de la pièce brute s'affichent sous forme de vignettes. La première version calculée s'affiche dans le haut et les versions plus récentes s'affichent en-dessous dans l'ordre dans lequel elles ont été calculées.
- Sélectionnez la version de la pièce brute de laquelle vous voulez créer une copie.
- Une vue complète des pièces brutes sélectionnées s'affiche sur le côté droit de la fenêtre.
- Sélectionnez l'icône suivante :
- La fenêtre se ferme et DentalCAM crée une copie de la version sélectionnée de la pièce brute sous l'identificateur d'origine. Vous pouvez modifier la pièce brute comme toute pièce brute.
Si vous n'avez plus besoin d'une pièce brute dans l'archive de pièces brutes, vous pouvez la supprimer définitivement, y compris toutes les anciennes versions qui peuvent exister. Ceci ne peut pas être annulé.
- Sur la carte de la pièce brute que vous voulez supprimer, sélectionnez l'icône suivante :
- Une boîte de dialogue s'ouvre. DentalCAM vous invite à confirmer la suppression.
- Pour supprimer la tâche, confirmez le message en sélectionnant l'icône suivante :
- DentalCAM supprime la tâche (pièce brute) et met à jour l'archive de pièces brutes.
