Se aplica a: R5

Manejo: preparar tareas

¿Cómo enciendo la máquina? ¿Cómo inserto herramientas? ¿Cómo puedo fijar piezas en bruto?

Antes de que pueda mecanizar piezas en bruto, usted debe preparar la máquina. Las tareas correspondientes tienen que haberse transferido a DentalCNC para aparecer en la lista de tareas.

AVISO

Peligro de cortocircuito cuando la máquina está demasiado fría

Si se transporta la máquina de un ambiente frío a un ambiente más cálido, puede ocurrir un cortocircuito debido a condensación.

  • Antes de encender la máquina después del transporte, asegúrese de lo siguiente:
  • El aire ambiente tiene la temperatura permitida.
  • La máquina tiene la misma temperatura que el aire ambiente. Esto durará al menos 48 horas.
  • La máquina está completamente seca.

Por lo general, la máquina se inicia de la siguiente manera:

  1. Asegúrese de que la máquina esté instalada correctamente.
  2. Encienda la máquina mediante el interruptor principal.
  3. Si la máquina controla el dispositivo de aspiración, encienda el dispositivo y seleccione el nivel de aspiración necesario.
    • El dispositivo de aspiración no está en marcha. Si lo está, o la unidad de conmutación o el cable de datos de dispositivos de aspiración compatibles no está correctamente instalado.

  4. Si controle el dispositivo de aspiración manualmente, lo encenderá directamente antes de ejecutar una tarea.

  5. Inicie el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..
  6. Inicie DentalCNC.
    • La iluminación de la cámara de trabajo está encendida. La máquina realiza un referenciado.
  7. Si la máquina no realiza el referenciado porque la puerta de la cámara de trabajo está abierta, confirme el diálogo correspondiente en el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Espere a que la máquina haya realizado el referenciado.

En algunos casos, como cuando se produce un corte de corriente, puede que haya una herramienta en la pinza de sujeción del husillo cuando encienda la máquina.

ATENCIÓN

Peligro de lesiones por corte y quemaduras al tocar herramientas con las manos

Si agarra herramientas en las aristas vivas le pueden ocasionar lesiones por corte. Como la herramienta puede estar muy caliente, también puede sufrir quemaduras en la piel.

  • Solo toque herramientas en su mango.
  • Cuando maneja herramientas, use guantes protectores.
AVISO

Daños en la máquina si no retira la herramienta

Si la herramienta permanece en el husillo después de confirmar el mensaje, colisionará con piezas de la máquina y las dañará.

  • Retire la herramienta como se describe a continuación.
  1. Encienda la máquina.
    • DentalCNC indica que hay una herramienta en la pinza de sujeción. La puerta de la cámara de trabajo se abre.

  2. ¡PRECAUCIÓN!Utilice guantes.

  3. Sujete con la mano en su posición la herramienta en la pinza de sujeción.

    4.

  4. Confirme el mensaje actual.
    • La pinza de sujeción se abre.
  5. Retire la herramienta de la pinza de sujeción.



  6. Confirme el mensaje actual.
    • La puerta de la cámara de trabajo se cierra. La máquina está lista para funcionar.
PELIGRO

Peligro de descarga eléctrica si se desenchufa el cable de alimentación antes de apagar la máquina

Si desconecta el cable de alimentación mientras el interruptor principal está todavía en la posición «ENCENDIDO», la tensión residual en el cable de alimentación puede provocar que sufra una descarga eléctrica.

  • Antes de desenchufar el cable de alimentación, apague la máquina a través del interruptor principal.

Para apagar la máquina, proceda de la siguiente manera:

  1. Asegúrese de que esté limpia la cámara de trabajo.
  2. Cierre la puerta de la cámara de trabajo.
  3. Cierre DentalCNC.

  4. ¡PELIGRO! Apague la máquina mediante el interruptor principal.

  5. (Opcional) Desenchufe el cable de alimentación.
  6. (Opcional) Apague el interruptor principal de su estación de trabajo / instalación.
AVISO

Daños en la máquina al operar la puerta de la cámara de trabajo de manera inadecuada

La puerta de la cámara de trabajo funciona con electricidad. Si abre o cierre la puerta de la cámara de trabajo manualmente, puede dañar la máquina.

  • Solo abra o cierre la puerta de la cámara de trabajo manualmente en caso de emergencia.
  • Antes de abrir o cerrar manualmente la puerta de la cámara de trabajo, lea la información respectiva en el capítulo Manejo: ejecutar tareas.
  • Para abrir o cerrar la puerta de la cámara de trabajo, seleccione el icono que aparece en la Vista de mecanizado de DentalCNC.

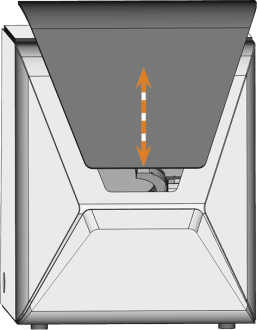

Abrir y cerrar la puerta de la cámara de trabajo

AVISO

Daños en la máquina al utilizar el compartimento combinado

Si realiza un manejo o mantenimiento incorrectos del compartimento combinado, es posible que la máquina sufra daños.

  • En caso de emergencia, abra y/o cierre siempre manualmente la tapa del compartimento combinado. Procedimiento en caso de corte de energía
  • No se apoye en la tapa del compartimento combinado. No coloque ningún objeto sobre la tapa.
  • Compruebe regularmente si el área debajo del depósito de líquido refrigerante está seco y quite líquido refrigerante escapado inmediatamente.

Si utiliza el cambiador de piezas en bruto con DentalCNC, el compartimento combinado se abre y se cierra automáticamente.

  1. Para abrir el compartimento combinado, seleccione el icono mostrado en la vista Mecanizado de DentalCNC.
    • La tapa del compartimento combinado gira hacia abajo.

    Abrir el compartimento combinado

  2. Para cerrar el compartimento combinado, seleccione el icono mostrado en la vista Mecanizado de DentalCNC.
AVISO

Daños causados por mecanizar en húmedo con líquido refrigerante no apropiado

Mecanizar en húmedo sin líquido refrigerante apropiado puede dañar la máquina, las herramientas y las piezas en bruto.

  • Antes de ejecutar una tarea, asegúrese de que el líquido refrigerante esté limpio y de que el nivel de líquido sea suficiente.
  • Solo use líquido refrigerante que cumple los requisitos listados más abajo.
  • Si utiliza un lubricante refrigerante: Añada únicamente el lubricante refrigerante Tec Liquid Pro al líquido refrigerante.
  • Cambie líquido refrigerante usado según la tabla de mantenimiento. Limpie el depósito de líquido refrigerante antes de llenarlo otra vez.
  • Si utiliza un detergente, asegúrese de que el recipiente esté libre de residuos.

La máquina necesita líquido refrigerante que cumpla los siguientes requisitos:

  • Agua potable – para algunos tipos de piezas en bruto, debe añadir lubricante refrigerante (ver abajo)
  • No agua clorada
  • No agua destilada
  • No agua carbonatada

Sin suficiente líquido refrigerante en el depósito no es posible mecanizar en húmedo. Consulte los intervalos adecuados en la tabla de mantenimiento. Por supuesto, puede cambiar de líquido refrigerante en cualquier momento.

Necesita cambiar el líquido refrigerante en los casos siguientes:

  • El intervalo de cambio en la tabla de mantenimiento ha sido excedido.
  • El líquido refrigerante está sucio.
  • En caso de olor intenso proveniente de una biopelícula o del líquido refrigerante.
  • Si utiliza un lubricante refrigerante: el valor pH es inferior a 9.

Cada vez que cambie de líquido refrigerante, también tendrá que limpiar el depósito.

El depósito de líquido refrigerante es apto para el lavavajillas. Si utiliza un lavavajillas, seleccione un programa de limpieza con una temperatura máxima de 70 °C. Para proteger el filtro del líquido refrigerante, retírelo y límpielo a mano.

Antes de cada tarea también tiene que controlar el tamiz de cesta y vaciar lo si es necesario.

Lubricante refrigerante

Al mecanizar piezas en bruto de titanio:

Tec Liquid Pro puede obtenerse a través del servicio de atención al cliente.

Determinar el valor de pH del líquido refrigerante

Si añadió lubricante refrigerante al líquido refrigerante, debe comprobar el valor de pH del líquido refrigerante para determinar si debe cambiarlo.

  • Determine el valor de pH del líquido refrigerante justo después de añadir el lubricante refrigerante cuando no haya utilizado la máquina durante 2 días.
  • Para determinar el valor de pH del líquido refrigerante con tiras reactivas, haga lo siguiente:

Las tiras reactivas pueden obtenerse a través del servicio de atención al cliente.

  1. Introduzca una tira reactiva en el líquido refrigerante durante unos segundos.
  2. Compare los colores de las tiras reactivas con las indicaciones del recipiente de las tiras reactivas de pH.
    • Los colores de la tira reactiva coinciden con el valor 9 de pH del recipiente.

Tira reactiva de pH usada (derecha) e indicaciones del recipiente

  1. El valor pH indicado en el recipiente
  2. Colores como se indica en el recipiente
  3. Tira reactiva de pH que se utilizó para analizar el líquido refrigerante
  • Si el valor de pH es inferior a 9 o si se ha superado el intervalo de cambio de la tabla de mantenimiento, cambie el líquido refrigerante.

Vaciar el tamiz de cesta

Puede vaciar el tamiz de cesta en un recipiente colector como sigue:

  1. Levante la cubierta junto con el tamiz de cesta del depósito de líquido refrigerante.

  2. Tire del tamiz de cesta hacia arriba para sacarlo de la cubierta.

    3.

  3. Limpie el tamiz de cesta:

    1. Sacuda el tamiz de cesta encima del recipiente colector.

    2. Mientras enjuaga el tamiz de cesta con agua corriente, límpielo a fondo con el cepillo de limpieza.

Cambiar o añadir líquido refrigerante

Puede añadir o cambiar líquido refrigerante como sigue:

  1. Tenga a mano:

    • Recipiente colector con capacidad para aproximadamente 10 l

    • Cepillo de limpieza

    • Agua para limpiar el depósito de líquido refrigerante

    • Pincel de limpieza

    • Gránulos de carbón activo y filtro fino de repuesto (opcional)

    • Un detergente suave (opcional)

  2. Asegúrese de que suficiente líquido refrigerante está disponible.

  3. Cierre la puerta de la cámara de trabajo.
  4. Abra el compartimento combinado.
  5. Extraiga el depósito de líquido refrigerante del compartimento combinado en la dirección indicada por la flecha.

    6. Cuando inclina el depósito de líquido refrigerante la cubierta no puede impedir el escape de líquido.

    Retirar el depósito de líquido refrigerante del compartimento combinado; asir el depósito por el área verde

    Información sobre la eliminación de líquido refrigerante y residuos del mecanizado: Eliminación

  6. Levante la cubierta junto con el tamiz de cesta del depósito de líquido refrigerante.

  7. Si hay líquido refrigerante en el depósito:

    1. Vierta el líquido refrigerante en el recipiente colector.

    2. Tire del tamiz de cesta hacia arriba para sacarlo de la cubierta.

      3.

    3. Limpie el tamiz de cesta:

      1. Sacuda el tamiz de cesta encima del recipiente colector.

      2. Mientras enjuaga el tamiz de cesta con agua corriente, límpielo a fondo con el cepillo de limpieza.

    4. Si desea limpiar el depósito de líquido refrigerante en el lavavajillas, haga lo siguiente:

      1. Asegúrese de que se cumplan todas las normas de eliminación de restos de mecanizado.

      2. Seleccione un programa de limpieza con una temperatura máxima de 70 °C.

    5. Si desea limpiar el depósito de líquido refrigerante de forma manual, haga lo siguiente:

      1. Limpie a fondo el depósito con el cepillo de limpieza.

      2. Vierta el agua restante en el recipiente colector.

      3. Si ha utilizado un producto de limpieza, asegúrese de que no queden restos en el depósito de líquido refrigerante.

      • El depósito de líquido refrigerante no debe contener líquidos ni restos de mecanizado o de limpieza.

  8. Llene el depósito de líquido refrigerante con líquido refrigerante hasta que alcance la marca máx.

    9. Marca máxima (naranja) en la etiqueta del depósito

  9. Al mecanizar piezas en bruto de titanio: Añada el lubricante refrigerante Tec Liquid Pro al líquido refrigerante. La proporción de mezcla aparece indicada en la etiqueta del bote. Determine el valor pH del líquido refrigerante. Determinar el valor de pH del líquido refrigerante

  10. Introduzca el tamiz de cesta en la cubierta del depósito y coloque la cubierta en el depósito.

  11. Quite impurezas del enganche en el depósito de líquido refrigerante y de la parte respectiva en la máquina.

    12. El enganche del depósito y su contrapieza (de color verde)

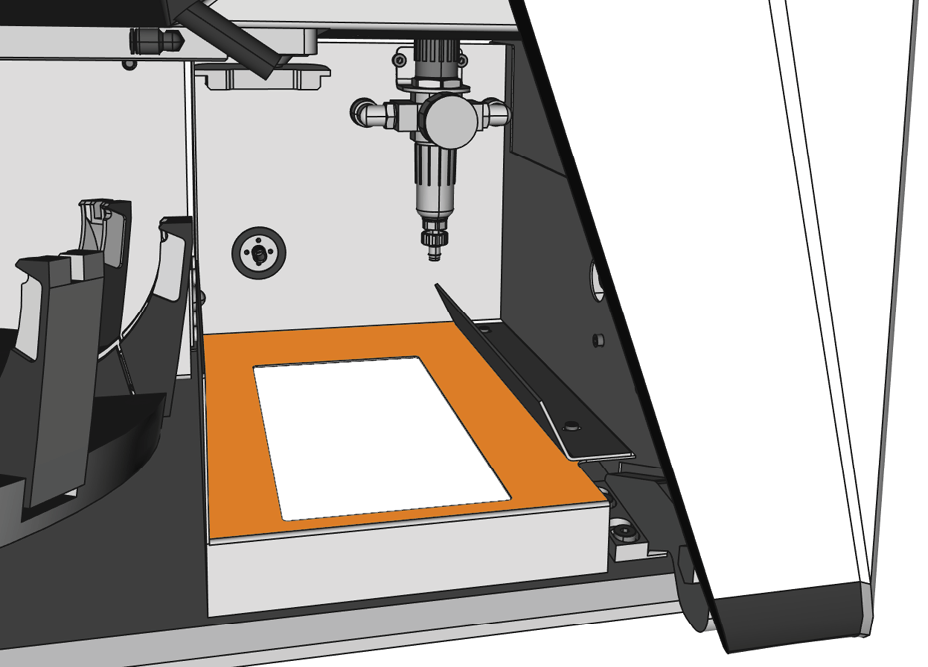

  12. Limpie meticulosamente la superficie sólida de la base del depósito de líquido refrigerante.

    13. Limpiar la superficie sólida de la base del depósito (marcada en naranja)

  13. Seque la superficie con un paño.
  14. Extraiga la esponja del líquido refrigerante de la ranura del lado derecho del compartimiento combinado.

    15. Extraer la esponja del líquido refrigerante

  15. Si la esponja está sucia, haga lo siguiente:
    1. Si la esponja está moderadamente sucia, enjuáguela con agua corriente.
    2. Si la esponja está muy sucia, sustitúyala.
  16. Escurra la esponja. Deje que se seque.
  17. Inserte una esponja seca en la ranura.
  18. Introduzca el depósito de líquido refrigerante en el compartimento combinado hasta que el depósito quede correctamente conectado a la máquina.

La máquina puede procesar las siguientes piezas en bruto:

  • Discos con un diámetro de 98,5 mm – 98,8 mm
  • Bloques, tamaño máximo: 45 x 20 x 20 mm (largo x profundo x alto)
  • Pilares prefabricados*

*requiere un equipamiento adicionalCerrado Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina.

Puede solicitar equipos adicionalesCerrado Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina. a través de su servicio de atención al cliente.

Cómo fijar los diferentes tipos de pieza en bruto

Tipo pieza ¿Soporte requerido? Fijar así

EstándarDiscos

No

Discos >> Portapiezas

o

Discos >> Almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.

Discos Ivotion de Ivoclar

Herramientas de fijaciónIvotion*

Discos de Ivotion >> Almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. (con herramientas de fijación de Ivotion)

Piezas en bruto de calibrado

No

Piezas en bruto de calibrado >> Portapiezas

Bloques

Sí

Bloques >> Portabloques >> Portapiezas

o

Bloques >> Portabloques >> Almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.

Pilares prefabricados

Sí

Pilares prefabricados >> Soporte para el pilar prefabricado >> Portapiezas

o

Pilares prefabricados >> Soporte para el pilar prefabricado >> Almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.

* Las herramientas de fijación de Ivotion están disponibles a través del servicio al cliente.

Puede fijar hasta 6 bloques en el portabloques.

El portabloques R5

  1. Tornillo de fijación (x 6)
  2. Clavija de posicionamiento (x 6)
  3. Números de posición (1-6)
  4. Orificio para mangos de bloque (x 6)

  1. ¡PRECAUCIÓN!Utilice guantes.

    2. ¡AVISO! Rotura de herramientas y resultados de mecanizado defectuosos en caso de asignación incorrecta de bloques

  2. El tipo de bloque, el número de bloques y las posiciones de bloque deben coincidir con la tarea correspondiente en DentalCAM.

  3. Desenrosque el tornillo de fijación en la posición deseada con el destornillador dinamométrico suministrado.

  4. Si el bloque tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color quede en la parte superior.

  5. Sitúe el bloque de modo que la clavija de posicionamiento del portabloques (marcas a la izquierda) se sitúe en la ranura del mango del bloque (marca derecha).

    6.

  6. Inserte el mango del bloque en la posición deseada del portabloques hasta que esté firmemente asentado.

    7. Insertar un bloque en el portabloques (aquí mostrado desde abajo)

  7. Utilice el destornillador dinamométrico suministrado para fijar el bloque con el tornillo de fijación correspondiente. Apriete firmemente el tornillo.

Si solo desea mecanizar bloques en 1 portabloques, fijar el portabloques directamente en la cámara de trabajo resulta más rápido que utilizar el cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto.

  1. Abra la puerta de la cámara de trabajo.
  2. Abra el portapiezas seleccionando el icono mostrado en la vista Mecanizado de DentalCNC.
  3. Retire la pieza en bruto del portapiezas, si la hay.
  4. Oriente correctamente el portabloques:
    • Los números que indican las posiciones de bloque deben señalar hacia arriba.
    • La ayuda de posicionamiento de altura reducida debe posicionarse en la parte posterior.
    • La ayuda de posicionamiento de altura completa debe apuntar hacia la parte delantera.
  5. Introduzca el portabloques en el portapiezas.

    6. Insertar el portabloques correctamente orientado en el portapiezas

    1. Ayuda de posicionamiento posterior (altura reducida)
    2. Ayuda de posicionamiento frontal (altura completa)
    3. Lado superior del portabloques
  6. Cierre el portapiezas seleccionando el icono mostrado en la vista de mecanizado de DentalCNC.

Si solo desea mecanizar 1 disco, fijar el disco directamente en la cámara de trabajo resulta más rápido que utilizar el cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto.

  1. Abra la puerta de la cámara de trabajo.
  2. Abra el portapiezas seleccionando el icono mostrado en la vista Mecanizado de DentalCNC.
  3. Retire la pieza en bruto del portapiezas, si la hay.
  4. Si el disco tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color quede en la parte superior.
  5. Si el disco se ha mecanizado previamente, asegúrese de lo siguiente:
  6. Introduzca el disco en el portapiezas.

    7. Volver a fijar un disco ya procesado en el portapiezas (marcas para una nueva fijación más segura en azul)

  7. Cierre el portapiezas seleccionando el icono mostrado en la vista de mecanizado de DentalCNC.

Con un soporte de pilar opcional, su máquina puede procesar pilares prefabricados con geometrías de unión prefabricadas.

Soportes de pilar para sistemas de pilar comunes pueden obtenerse del servicio de atención al cliente.

Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8

Piezas en bruto de pilares prefabricados compatibles con DentalCAM 7

Puede fijar hasta 10 piezas en bruto en las ranuras del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.. La máquina automáticamente carga piezas en bruto en la cámara de trabajo si se requieren para la siguiente tarea. Esto le permite procesar sucesivamente hasta 10 tareas sin tener que iniciar manualmente cada tarea.

ATENCIÓN

Riesgo de aplastamiento causado por el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. y la pinza de piezas en bruto en movimiento

Si alcanza el compartimento combinado mientras están en movimiento el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. o la pinza de piezas en bruto, puede sufrir contusiones.

A la izquierda de cada ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. hay un número grabado con láser que marca la ranura correspondiente.

El almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. (números de ranura marcados en naranja, las flechas indican las ranuras a las que corresponden)

En la documentación para DentalCNC se describe cómo manejar el cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto y cómo asignar tareas a las ranuras del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..

Si fija piezas en bruto en una ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática., deberá utilizar la posición de cambio. De lo contrario, las piezas en bruto en su máquina no se corresponden con las posiciones de pieza en bruto asignadas en DentalCNC.

Nunca fije piezas en bruto en una posición diferente, incluso si la posición está fácilmente accesible. La máquina puede cargar las piezas en bruto erróneas, lo que puede causar unos resultados de mecanizado inservibles y roturas de herramienta.

La posición de cambio se muestra en la siguiente figura:

Posición de cambio (de color naranja)

Puede fijar piezas en bruto y portabloques en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. mientras la máquina está en funcionamiento.

Para cambiar las ranuras del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática., no las sustituya simplemente. Las piezas en bruto en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. tienen que corresponderse con las piezas en bruto en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. virtual de DentalCNC.

  1. Abra el compartimento combinado.
  2. Mueva la ranura deseada del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. a la posición de cambio a través de DentalCNC.
  3. Baje la palanca de sujeción.

    4.

  4. Retire la pieza en bruto de la ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática., si la hay.
  5. Si desea fijar un disco con una altura de 40 mm, asegúrese de que los discos en las ranuras adyacentes del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. tengan una altura máxima de 25 mm. De lo contrario, el disco no encaja bien en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
  6. Oriente correctamente el disco o el portabloques:

    7. (a) Insertar un disco en la posición de cambio; (b) insertar un portabloques en la posición de cambio (posiciones de bloque 1-3 marcadas en verde, ayuda de posicionamiento frontal marcada en naranja)

  7. Inserte la pieza en bruto o el portabloques en la posición de cambio del cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto. Asegúrese de posicionar el elemento de forma totalmente vertical y no de manera inclinada. De lo contrario, el proceso de carga fracasará.

    8. (a) Un disco insertado correctamente; (b) un disco en una posición inclinada

    AVISO

    Daños en la pieza en bruto, el portabloques o la palanca de sujeción en el caso de un manejo incorrecto

    Si permite que la palanca de sujeción golpee contra la pieza en bruto o el portabloques, la palanca de sujeción puede dañar la pieza en bruto o el portabloques, o la propia palanca de sujeción puede resultar dañada.

    • No deje que la palanca de sujeción golpee contra la pieza en bruto o el portabloques.
    • Guíe la palanca de sujeción lentamente hacia arriba contra la pieza en bruto o el portabloques.
  8. Inmovilice la pieza en bruto o el portabloques guiando la palanca de sujeción contra el elemento en cuestión.
  9. Para garantizar un asiento correcto, empuje la pieza en bruto o el portabloques ligeramente hacia abajo.
  10. Discos: si el disco se ha marcado para una nueva fijación, gírelo ligeramente hasta que la marca se sitúe en el orificio correspondiente de la palanca de sujeción (Vea esta figura).

    11. La marca para la nueva fijación (círculo azul) se encuentra en el orificio de la palanca de sujeción

    • La pieza en bruto o el portabloques puede cargarse en la cámara de trabajo.

AVISO

Daños en el husillo o en las posiciones de herramientas debido a herramientas inadecuadas

Si utiliza herramientas inadecuadas, estas pueden provocar daños en la pinza de sujeción del husillo o en las posiciones de las herramientas.

  • Utilice solo herramientas que tengan un bisel suficientemente grande en el mango de la herramienta.

  • Coloque un circlip según DIN 471-A3 como anillo de tope.

    Esto no se aplica a AirTools.

  • Vea las instrucciones adicionales en el capítulo Datos técnicos.

Recomendamos usar herramientas originales, ya que están especialmente diseñadas para las tareas previstas.

Puede colocar hasta 16 herramientas en el almacén de herramientas. El almacén de herramientas es extraíble.

Almacén de herramientas en la cámara de trabajo (marcado en naranja)

El cambio de herramienta puede realizarse automáticamente a través del almacén de herramientas o manualmente con la pinza de sujeción. Puesto que puede configurar cada posición de herramienta por separado, los cambios automáticos y manuales se pueden realizar paralelamente.

Características del cambio de herramienta automático

El cambio de herramienta automático no es posible en los siguientes casos:

  • Una posición de herramienta está desgastada y ya no se pueden sujetar correctamente las herramientas.

  • Las herramientas que está utilizando no caben en el almacén de herramientas.

Características del cambio de herramienta manual

Si los insertos de almacén de herramientas están desgastados, sustitúyalos. ( Cambio de los insertos de almacén de herramientas)

Colocación y cambio de herramientas

Debe utilizar o cambiar herramientas en los siguientes casos:

  • Cuando usa la máquina por primera vez
  • Después de cambiar insertos de almacén de herramientas debido al desgaste
  • Cuando la duración de una herramienta está expirada
  • Cuando herramientas están dañadas o gastadas
  • Si las siguientes tareas requieren unas herramientas adicionales /diferentes a aquellas en el almacén de herramientas

Puede comprobar la duración restante de todas las herramientas en la vista Gestión de herramientas en DentalCNC.

Puede equipar el almacén de herramientas de su máquina de dos formas:

  • Mediante inserción manual en el almacén de herramientas Esta es la manera más rápida. Los pasos se describen a continuación.
  • A través del husillo Se introduce una herramienta en la pinza de sujeción y el husillo la coloca en el almacén de herramientas. Esta opción requiere más tiempo, pero puede resultar más conveniente para algunos usuarios. Los pasos se describen en la documentación del software de mecanizado.

Para insertar manualmente herramientas, proceda de la siguiente manera:

  1. Si prefiere equipar el almacén de herramientas fuera de la máquina, extraiga el almacén de herramientas de la cámara de trabajo.

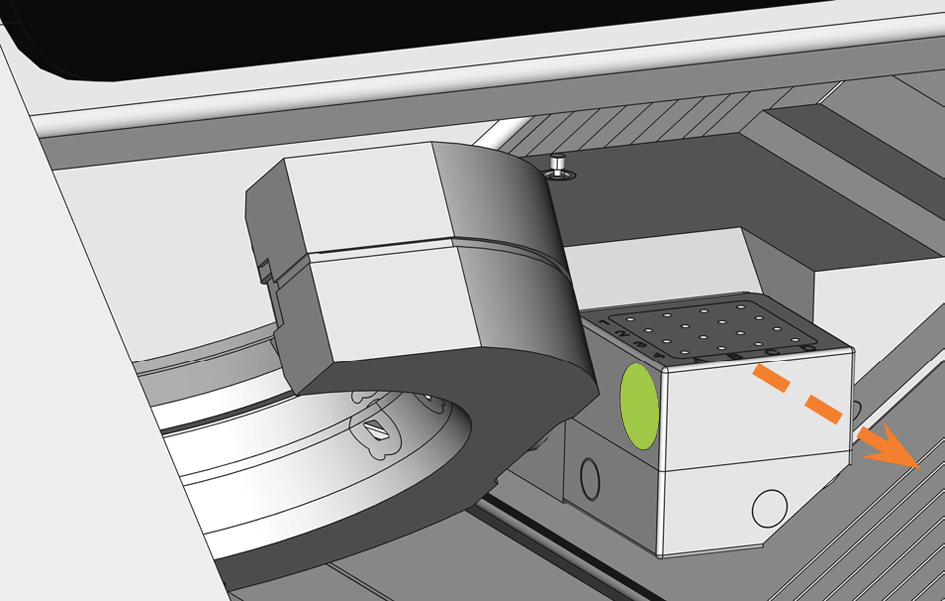

    2. Extraer el almacén de herramientas (cavidad de agarre izquierda de color verde)

  2. Retire las herramientas desgastadas o dañadas del almacén de herramientas, si las hay.
  3. Inserte herramientas nuevas:
    1. Asegúrese de que las posiciones de las herramientas en el almacén de herramientas coinciden con las posiciones en DentalCNC.
    2. Inserte las herramientas de forma recta en las posiciones de herramienta con el filo señalando hacia abajo. Empújelas hacia dentro hasta que el anillo toque la goma.

    Si las posiciones de las herramientas en el almacén de herramientas no coinciden con las posiciones en DentalCNC, la máquina utilizará las herramientas erróneas para ejecutar tareas y el mecanizado resultará inservible.

  4. Después de sustituir una herramienta restablezca la duración de la herramienta. Para ello, seleccione la vista de gestión de herramientas en DentalCNC.
  5. Si es necesario, vuelva a colocar el almacén de herramientas en el soporte de almacenes de herramientas.

Insertar herramientas en las posiciones de herramientas

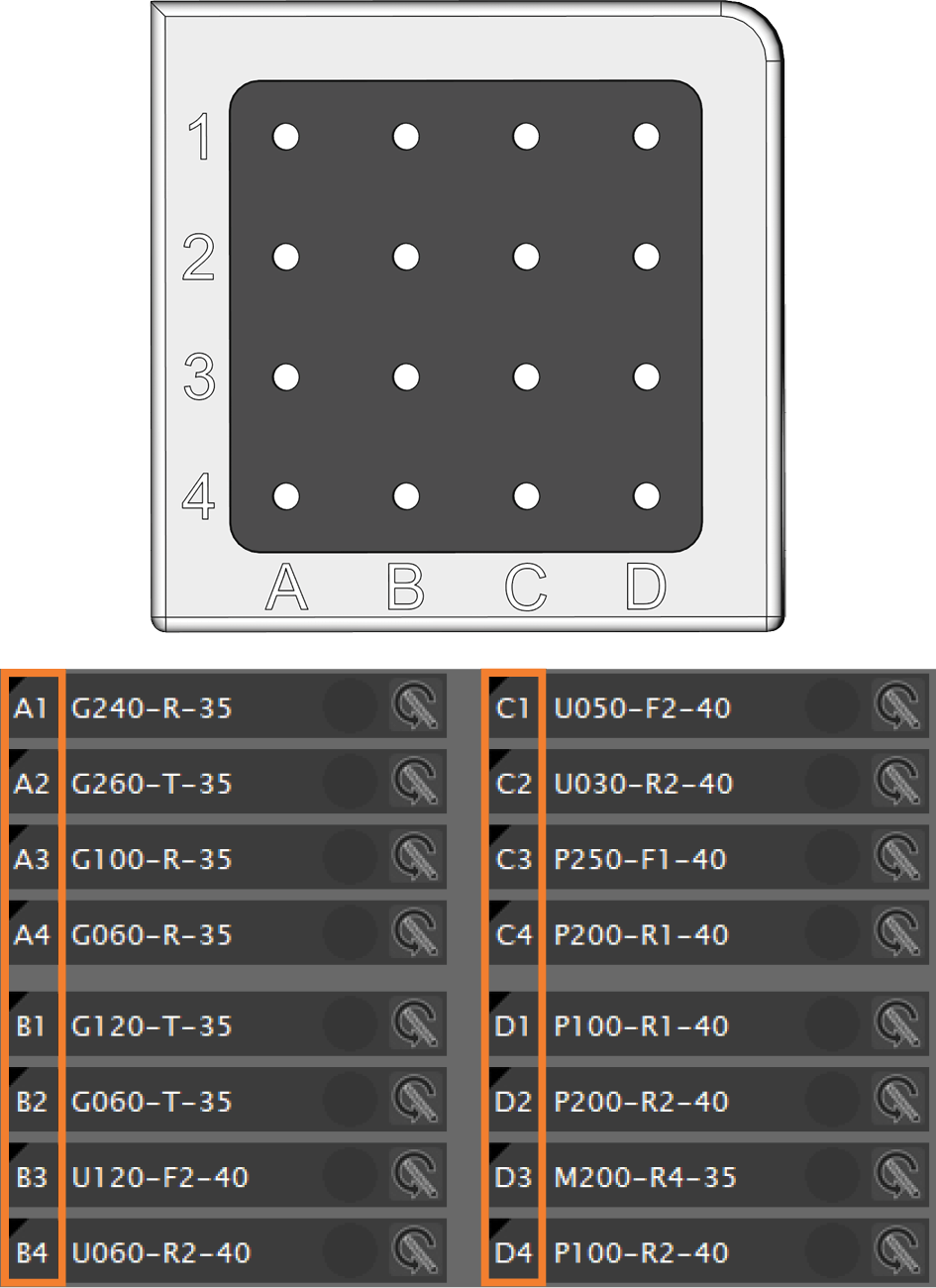

Superior: Posiciones de herramienta 1 – 16 en el almacén de herramientas
Inferior: Posiciones de herramienta 1 – 16 en DentalCNC

El ionizador reduce considerablemente el esfuerzo necesario para la limpieza después del mecanizado en seco. Sin embargo, el uso del ionizador también contribuye al consumo total de aire comprimido de la máquina.

Usted puede decidir si desea activar o desactivar el ionizador vía DentalCNC. Esto es un ajuste general que afectará todas las tareas que va a mecanizar.

  • Para desactivar o activar el ionizador, proceda de la siguiente manera:
  1. Inicie DentalCNC.
  2. Abra los Ajustes de programa de DentalCNC con el siguiente icono en la barra de iconos principal:
  3. Abra los Ajustes generales con el siguiente icono en la barra de iconos local:
  4. Desactive o active la opción Ionizador activado.

¿Qué viene después?

Después de preparar la tarea puede iniciar la ejecución de tareas (Manejo: ejecutar tareas).
