Se aplica a: R5

Manejo: ejecutar tareas

¿Cómo inicio el mecanizado? ¿Cómo puedo iniciar el fresado? ¿Cómo puedo iniciar el rectificado?

Usted controla e inicia la fabricación con DentalCNC. En el presente capítulo le ofrecemos un breve resumen. Para las instrucciones completas, consulte la documentación de DentalCNC.

Enlaces útiles:

 Controlar la máquina para preparar el mecanizado

 Manejar el cambiador de piezas en bruto con DentalCNC

 Mecanizar tareas: visión general

AVISO

Daños en la máquina al utilizar herramientas y piezas en bruto dañadas

Si las herramientas o las piezas en bruto están dañadas, durante la ejecución de tareas pueden desprenderse fragmentos y dañar la máquina.

Antes de cada ejecución de tareas, compruebe minuciosamente si las piezas en bruto y las herramientas presentan daños.

Cuando haya preparado las tareas y la máquina, puede iniciar el mecanizado. El mecanizado es un proceso completamente automatizado y solo requiere su atención en el caso de eventos inesperados.

No mueva la máquina mientras se está ejecutando la tarea; de lo contrario, los resultados podrían ser inexactos.

Iniciar tareas

Asegure lo siguiente:

Ha creado una tarea en su ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Se ha transferido a DentalCNC.
El almacén de herramientas está insertado en la cámara de trabajo.
Todas las herramientas requeridas se encuentran en las posiciones correctas del almacén de herramientas y no están desgastadas ni dañadas. También se han agregado al almacén de herramientas virtual de DentalCNC.
Las piezas en bruto requeridas están fijadas.
Si utiliza el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto, las piezas en bruto requeridas están fijadas en el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. y están asignadas en DentalCNC.
Para el mecanizado en húmedo: Hay suficiente líquido refrigerante en el depósito de líquido refrigerante.
La alimentación de aire comprimido está correctamente ajustada.

Cierre la puerta de la cámara de trabajo.
Para el mecanizado en seco: Si controla el dispositivo de aspiración de forma manual, enciéndalo y ajústelo al nivel requerido.
Inicie el mecanizado a través del icono que aparece en DentalCNC.

Para el mecanizado en seco: El dispositivo de aspiración está marcha.

El mecanizado comienza.

Cancelación de la ejecución de tareas

Seleccione uno de los siguientes iconos:

Cancelar el mecanizado inmediatamente

Cancelar el mecanizado después de la tarea actual (solo cuando se utiliza el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto)
Confirme el mensaje actual.

Esto es lo que sucede:

El mecanizado se detiene según su selección.
DentalCNC pregunta si la herramienta del husillo puede insertarse en el almacén de herramientas sin peligro.

Si la herramienta dañara los insertos de almacén de herramientas durante la inserción, se requiere una aspiración manual.

Si desea que la máquina coloque la herramienta automáticamente en el almacén de herramientas, confirme la ventana de diálogo.

Si desea retirar la herramienta manualmente de la pinza de sujeción, responda negativamente a la pregunta.
Si el husillo se ha desplazado a la posición de cambio de herramienta, continúe con el siguiente paso.
¡PRECAUCIÓN!Utilice guantes.
Abra la puerta de la cámara de trabajo.
Sujete con la mano en su posición la herramienta en la pinza de sujeción.

Confirme el mensaje actual.

La pinza de sujeción se abre.

Retire la herramienta de la pinza de sujeción.
Cierre la puerta de la cámara de trabajo.
Confirme el mensaje actual.

Esto es lo que sucede:

La pinza de sujeción se cierra.
Si su máquina cuenta con una puerta de la cámara de trabajo automática, la puerta se cerrará automáticamente.
El husillo se desplaza hasta su posición predeterminada.

DirectClean Technology

En función de la versión de DentalCNC, la DirectClean Technology funciona de forma diferente.

DentalCNC 7

La DirectClean Technology de la R5 le permite procesar sucesivamente múltiples tareas utilizando el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto, incluso alternando entre tareas en húmedo y tareas en seco. La máquina automáticamente enjuagará y/o secará la cámara de trabajo.

El proceso de enjuague y secado es activado por la secuencia y el tipo de tareas.

Tarea	seguida de	Programa	D
Tarea en seco	ninguna tarea	Limpiar con aire la pieza en bruto1	1
Tarea en húmedo	ninguna tarea	Ninguno	–
Tarea en seco	tarea en húmedo o en seco	Limpiar con aire la pieza en bruto	1
Tarea en seco	ninguna tarea	Enjuague y secado2	17
Tarea en húmedo	tarea en seco o ninguna tarea	Secado	15

1 Si está activado en los ajustes de DentalCNC

2 Puede desactivarse en los ajustes de DentalCNC

D	Duración en minutos
	Pieza en bruto insertada en la cámara de trabajo
	Pieza(s) en bruto cargada(s) del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.

Para minimizar el tiempo de limpieza, recomendamos ejecutar todas las tareas en seco antes de todas las tareas en húmedo.

DentalCNC 8

La DirectClean Technology de la R5 mejora la limpieza de la máquina, especialmente cuando se alterna entre tareas en húmedo y en seco. Consta de los siguientes procesos:

Limpieza de la pieza en bruto con aire comprimido
Secado de la cámara de trabajo con aire comprimido calentado
Descarga de los residuos de mecanizado durante el mecanizado con el ionizador para los tipos de piezas en bruto adecuados

El proceso de limpieza con aire y secado se activa por la secuencia y el tipo de tareas. Puede encontrar los detalles correspondientes en la tabla de abajo.

Tarea	seguida de	Programa	D
Tarea en seco	ninguna tarea	Limpiar con aire la pieza en bruto1	2
Tarea en húmedo	ninguna tarea	Secado	15*
Tarea en seco	cualquier tarea	Limpiar con aire la pieza en bruto	2
Tarea en húmedo	ninguna tarea	Secado	15*
Tarea en húmedo	Tarea en seco	Secado	15
Tarea en húmedo	Tarea en húmedo	Secado	15*

1 Se puede desactivar en los ajustes de DentalCNC

* Se puede reducir a 2 minutos en los ajustes de DentalCNC

D	Duración en minutos
	Pieza en bruto insertada en la cámara de trabajo
	Pieza(s) en bruto cargada(s) del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.

Para minimizar el tiempo de limpieza, recomendamos ejecutar todas las tareas en seco antes de todas las tareas en húmedo.

Iniciar manualmente el programa de secado

También puede iniciar manualmente el programa de secado.

Abra los Ajustes de programa de DentalCNC con el siguiente icono en la barra de iconos principal:
Abra la vista Mantenimiento de la máquina con el siguiente icono en la barra de iconos local:
Seleccione el icono siguiente:

Ionizador

El ionizador integrado también forma parte de la DirectClean Technology. Este se activa automáticamente para las tareas adecuadas, con el fin de facilitar la limpieza de la cámara de trabajo.

Interrupciones y cancelaciones de tareas

La ejecución de la tarea se interrumpe en los siguientes casos:

El suministro de aire comprimido no es suficiente
El vacío en la cámara de trabajo no es suficiente
Para el mecanizado en húmedo: El caudal de líquido refrigerante no es suficiente

Normalmente una tarea interrumpida se reanuda automáticamente después de haberse corregido el error.

La ejecución de tareas se cancela en los siguientes casos:

En caso de avería en la máquina
En caso de rotura de una herramienta
En caso de corte de corriente

Si se canceló una tarea, debe reiniciarla.

DentalCNC le permite reanudar la tarea a partir del último paso de mecanizado. Para más información, consulte la documentación correspondiente.

Procedimiento en caso de rotura de herramienta

Si una herramienta se rompe durante el mecanizado, la máquina no lo reconocerá inmediatamente. En su lugar, el husillo continuará moviéndose con la herramienta rota. La rotura de herramienta se reconocerá con los siguientes eventos:

El siguiente cambio regular de herramienta

La rotura de una herramienta puede deberse a lo siguiente:

La herramienta estaba dañada o desgastada
La herramienta se colocó en una posición incorrecta o se insertó manualmente en el husillo en el momento incorrecto. Por tanto, no era adecuada para el paso de mecanizado.
La disposición de los objetos en la pieza («nesting») no estaba suficientemente ajustada al material.

Si se rompe una herramienta, proceda de la siguiente manera:

Abra la puerta de la cámara de trabajo.
Retire todas las partes de la herramienta rota de la cámara de trabajo y de la pinza de sujeción.
Vuelva a añadir la herramienta al ATB virtual y al almacén de herramientas virtual en DentalCNC.
Si el husillo tomó la herramienta del almacén de herramientas, compruebe si la herramienta se insertó en la posición correcta. Inserte una herramienta de repuesto en la posición correcta del almacén de herramientas.
Si ha insertado la herramienta manualmente en la pinza de sujeción, compruebe si la herramienta rota equivale al tipo de herramienta que se le pidió insertar. Tenga preparada una herramienta de repuesto adecuada.
Cierre la puerta de la cámara de trabajo.
Reanude la tarea.

DentalCNC le permite reanudar la tarea a partir del último cambio de herramienta. Para más información, consulte la documentación correspondiente.

Si las herramientas se rompen a menudo, lea las indicaciones del capítulo relativo a la subsanación de errores.  Subsanación de errores

Procedimiento en caso de corte de energía

AVISO

Daños en la tapa del compartimento combinado si la abre manualmente

Si se conduce aire comprimido a través de la máquina mientras abre la tapa del compartimento combinado, la mecánica de la tapa puede resultar dañada.

Antes de abrir manualmente la válvula de compresión, cierre el suministro de aire comprimido externo.

Mientras la máquina no reciba energía, no tendrá acceso a la cámara de trabajo.

Después de un breve corte de corriente, reinicie la máquina y el ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..
Si necesita acceder a la cámara de trabajo en caso de apagón prolongado, realice una apertura de emergencia de la puerta de la cámara de trabajo.
Si tiene que acceder al compartimento combinado, proceda de la siguiente manera:

Cierre la válvula de suministro de aire comprimido externo principal.
Tire de la tapa cuidadosamente hacia abajo con las manos.

Bajar manualmente la tapa del compartimento combinado

Apertura de emergencia de la puerta de la cámara de trabajo

ADVERTENCIA

Peligro de aplastamiento y cortes si la puerta de la cámara de trabajo está abierta

Si la puerta de la cámara de trabajo está abierta durante el mecanizado, no protegerá a los usuarios de contusiones y cortes.

No abra o cierre la puerta de la cámara de trabajo durante el mecanizado.
Nunca utilice la máquina con la puerta de la cámara de trabajo abierta.
No realice una apertura de emergencia a menos que esté autorizado y haya recibido formación para ello.

ATENCIÓN

Lesiones por corte con herramienta rotativa

Si se produce un corte de corriente o una avería en la máquina durante el mecanizado, el husillo sigue girando con la herramienta insertada. Si toca la herramienta que está girando, sufrirá lesiones por corte.

Espere a que el husillo haya dejado de girar antes de realizar una apertura de emergencia.
No ejecute la apertura de emergencia durante el funcionamiento normal.

AVISO

Apertura o cierre incorrectos de la puerta de la cámara de trabajo

Para evitar daños, preste atención a las siguientes instrucciones cuando abra o cierre manualmente la puerta de la cámara de trabajo.

Desconecte la máquina de la corriente eléctrica.
Utilice ambas manos para empujar o tirar de la puerta de la cámara de trabajo para evitar que esta se doble.
Solamente utilice la fuerza necesaria para superar la resistencia.

La apertura de emergencia se realiza del siguiente modo:

Apague la máquina mediante el interruptor principal. Desconecte la máquina de la corriente eléctrica.

Puede abrir manualmente la puerta de la cámara de trabajo.

La puerta de la cámara de trabajo debería moverse de forma lenta pero regular. Si el movimiento es brusco o si la puerta de la cámara de trabajo se queda atascada, no aplique una fuerza excesiva.

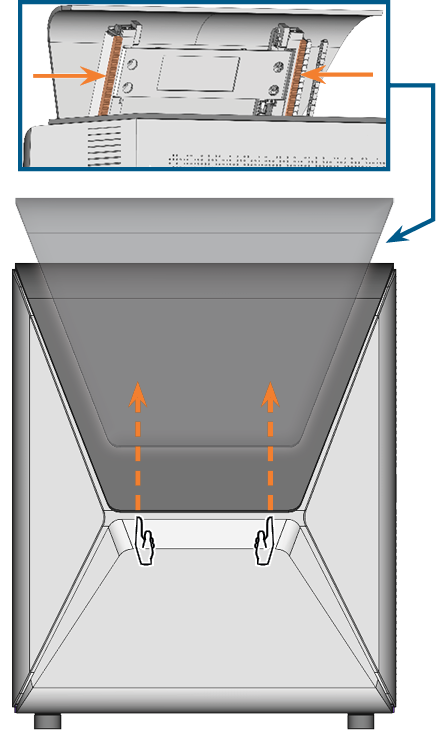

Abra la puerta de la cámara de trabajo, empujándola con ambas manos de manera recta y uniforme hacia arriba.
Si la puerta solamente puede moverse con un gran esfuerzo, asegúrese de que estén limpios los raíles guía de la parte posterior.

Si la cámara de trabajo está húmeda, deje la puerta de la cámara de trabajo abierta, para que la cámara de trabajo pueda secar.
Cierre la puerta de la cámara de trabajo empujándola con ambas manos cuidadosamente hacia abajo.

Soltar el almacén de herramientas fijo

En el caso de que un almacén de herramientas quede atascado en el soporte, utilice el tornillo prisionero y la llave Allen del maletín de accesorios para liberar el almacén de herramientas:

Tenga a mano:
- El tornillo prisionero suministrado
- La llave Allen suministrada
- Una herramienta plana sin filo (p. ej., un destornillador plano)
Abra la puerta de la cámara de trabajo.
Retire los residuos del mecanizado del almacén de herramientas.
Utilice la herramienta plana sin filo para retirar la tapa protectora y guárdela a su alcance.

Retirada de la tapa protectora

Oriente el tornillo prisionero de manera que la cabeza del tornillo apunte hacia usted y colóquelo en la abertura.
Con la llave Allen, atornille el tornillo prisionero.

Atornillado del pasador roscado

El almacén de herramientas se libera.

Retire el almacén de herramientas del soporte de almacenes de herramientas.
Con la llave Allen, desatornille el tornillo prisionero y retírelo del almacén de herramientas.

Desatornillado y retirada del pasador roscado

Cubra la abertura con la tapa protectora. Si la tapa está dañada, utilice una tapa de repuesto suministrada (7,5 mm).
Cobertura del agujero con la tapa protectora
Limpie meticulosamente el almacén de herramientas y el soporte de almacenes de herramientas.
Vuelva a colocar el almacén de herramientas en el soporte de almacenes de herramientas.
Guarde el tornillo prisionero y la llave Allen en el maletín de accesorios.
