Gestionar herramientas

La mejor manera de organizar su stock de herramientas completo consiste en utilizar el Administrated Tool Board (ATB): ¡un práctico elemento de equipamiento capaz de almacenar hasta 30 herramientas!

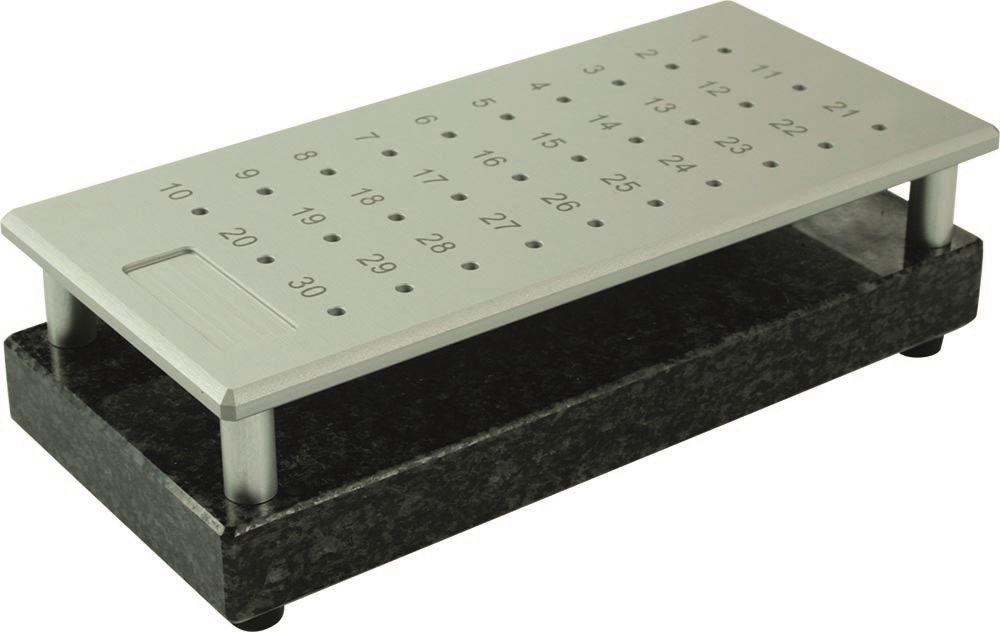

(a) El Administrated Tool Board (vista lateral); (b) El Administrated Tool Board (vista superior)

Añadiendo herramientas al ATB virtual puede almacenar su stock de herramientas en DentalCNC. Esto es necesario antes de poder equipar el almacén de herramientas virtual.

Para cada una de las 30 posiciones en el ATB virtual, DentalCNC muestra una ficha de herramienta que de manera predeterminada está vacía.

Una ficha de herramienta vacía

1. Para añadir una herramienta a la posición deseada, seleccione el siguiente icono en la ficha de herramienta correspondiente:
• DentalCNC muestra una lista de todas las herramientas que están disponibles para su máquina.


Lista de todas las herramientas disponibles

No se pueden utilizar todas las herramientas con cada máquina. Cuando agrega herramientas al ATB virtual, solamente puede seleccionar las herramientas disponibles para la máquina conectada.

2. Seleccione la herramienta que coincida con la herramienta en la posición correspondiente en su ATB físico. Para identificar los tipos de herramienta, utilice sus códigos de correspondencia. Si no utiliza el ATB físico, tendrá que encontrar su propia manera de organizar su stock de herramientas físico.

Usted tiene que hacer un seguimiento de qué herramientas físicas corresponden a las herramientas en el ATB virtual. Esto es importante porque DentalCNC almacena parámetros individuales como, p. ej., la duración de herramienta restante para cada una de las herramientas.

• DentalCNC muestra el código de correspondencia y la duración de herramienta restante de la herramienta seleccionada en la ficha de la misma.


Una ficha de herramienta mostrando los datos de herramienta

3. (Opcional) Después de añadir todas las herramientas al ATB virtual, mueva las herramientas requeridas para la siguiente tarea al almacén de herramientas virtual.

Antes de cada tarea deberá asegurarse de que se hayan cargado las herramientas correctas en el almacén de herramientas virtual en DentalCNC y en el almacén de herramientas de su máquina. Las posiciones de las herramientas en la máquina y en el programa deben coincidir.

¡AVISO! Si las posiciones de las herramientas en el almacén de herramientas no coinciden con las posiciones en el almacén de herramientas virtual de DentalCNC, la máquina utilizará las herramientas erróneas y el mecanizado fallará.

1. Asegúrese de haber añadido todas las herramientas requeridas al ATB virtual.
2. Seleccione y mantenga presionada la ficha de herramienta deseada, y arrástrela a la posición correcta en el almacén de herramientas virtual.


Mover una ficha de herramienta del ATB virtual al almacén de herramientas virtual

• DentalCNC muestra la ficha de herramienta en su nueva posición en el almacén de herramientas virtual. El código de correspondencia en la ficha de herramienta original en el ATB virtual se muestra en gris.


(a) Ficha de herramienta movida satisfactoriamente; (b) Una ficha de herramienta gris en el ATB virtual

¿Qué es una herramienta de repuesto?Las herramientas están diseñadas para pasos de mecanizado específicos. DentalCNC automáticamente carga la herramienta correcta para cada paso del almacén de herramientas de su máquina. En el caso de que la duración de herramienta expire durante el mecanizado o si la herramienta se rompe, DentalCNC puede cargar automáticamente una herramienta de repuesto del almacén de herramientas para continuar con el proceso de mecanizado. La herramienta que se utiliza de forma predeterminada se denomina «herramienta primaria». Una herramienta que puede sustituir una herramienta primaria se llama «herramienta de repuesto». Las herramientas primarias y sus herramientas de repuesto tienen el mismo código de correspondencia de herramienta

Para añadir herramientas de repuesto, sencillamente añada más copias de la herramienta correspondiente al almacén de herramientas virtual:

1. Para cada herramienta de repuesto que desee añadir, añada 1 copia de la herramienta correspondiente al ATB virtual.
2. Mueva las copias al almacén de herramientas virtual.


   (a) Añadir 2 copias de la misma herramienta al ATB virtual; (b) Mover las 2 copias al almacén de herramientas virtual

3. Cargue las herramientas físicas en la posición correspondiente del almacén de herramientas en su máquina.
• El almacén de herramientas virtual contiene varias copias del mismo tipo de herramienta. En el almacén de herramientas virtual que se muestra en la vista Mecanizado puede ver qué herramienta es la herramienta primaria y cuál es la herramienta de repuesto.


  Indicadores para la herramienta primaria y la herramienta de repuesto

Si coloca una herramienta que se encontraba en el almacén de herramientas de su máquina de nuevo en el ATB físico, también debería actualizar el almacén de herramientas virtual y el ATB virtual de forma correspondiente en DentalCNC.

• Para mover una herramienta del almacén de herramientas virtual al ATB virtual, seleccione el siguiente icono en la ficha de herramienta correspondiente:
• DentalCNC retira la ficha de herramienta seleccionada del almacén de herramientas virtual. La ficha de herramienta se muestra en su posición original en el ATB virtual.

Hacer un seguimiento de los valores de duración de herramienta es una de las funciones más importantes de DentalCNC.

La fórmula es:

Duración de herramienta máxima — tiempo de funcionamiento = duración de herramienta restante

Puede introducir manualmente la duración de herramienta máxima para cada tipo de herramienta en la lista de herramientas de los ajustes de DentalCNC.

La duración de herramienta restante en horas se muestra en la ficha de herramienta correspondiente como valor decimal (p. ej., 7,5 significa que quedan 7 horas y 30 minutos). Además, un círculo rojo muestra la duración de herramienta consumida como porcentaje de la duración de herramienta máxima:

• Si el círculo está vacío, la herramienta aún no se ha utilizado y la duración de herramienta restante equivale al 100 % de la duración de herramienta máxima.
• Cuanto más lleno el círculo rojo, menos duración queda.
• A más tardar, la herramienta debería sustituirse cuando el círculo esté completamente lleno.

No es una buena idea esperar hasta que la duración de herramienta restante sea 0 antes de sustituir una herramienta, a menos que haya especificado una herramienta de repuesto. Dado que las herramientas se desgastan constantemente durante el mecanizado, una herramienta con una duración cercana a 0 puede romperse antes de que haya finalizado la tarea.

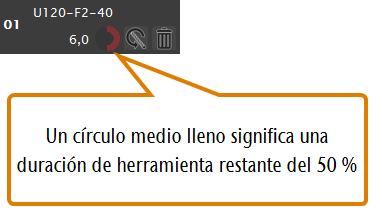

Fichas de herramienta con diferentes valores de duración de herramienta restante

Si las herramientas están desgastadas y desea sustituirlas, debe restablecer la duración de herramienta restante en DentalCNC. Puede hacerlo sencillamente seleccionando un icono. No es necesario retirar y reactivar la herramienta.

1. Para restablecer la duración de herramienta, seleccione el siguiente icono en la ficha de herramienta deseada en el almacén de herramientas:
2. Confirme la pregunta de seguridad.
• DentalCNC restablece la duración de herramienta al valor predeterminado para el tipo de herramienta correspondiente.

Si una determinada herramienta ya no forma parte de su stock de herramientas (y no tiene previsto sustituirla en breve), debería retirarla del ATB virtual en DentalCNC.

1. Si es necesario, mueva la herramienta del almacén de herramientas virtual al ATB virtual.
2. En la ficha de herramienta correspondiente, seleccione el siguiente icono:
• DentalCNC sustituye la ficha de herramienta por una ficha de herramienta vacía. Usted puede añadir una nueva herramienta a la posición que ha quedado vacía.

Puede equipar el almacén de herramientas de su máquina de dos formas:

• Mediante inserción manual en el almacén de herramientas Esta es la manera más rápida. Los pasos se describen en la documentación de su máquina.
• A través del husillo Se introduce una herramienta en la pinza de sujeción y el husillo la coloca en el almacén de herramientas. Esta opción requiere más tiempo, pero puede resultar más conveniente para algunos usuarios. Los pasos se describen a continuación.

Usted puede equipar el almacén de herramientas de la siguiente manera a través del husillo:

1. Asegúrese de haber añadido todas las herramientas requeridas al almacén de herramientas virtual.
2. En la esquina superior derecha de la vista Administración de herramientas, seleccione el siguiente icono:
• Se abre la ventana Equipar el cambiador de herramientas. Todas las herramientas en el almacén de herramientas virtual se enumeran y están desactivadas de manera predeterminada.


La ventana para equipar el almacén de herramientas a través del husillo

3. Active todas las herramientas que desee colocar a través del husillo. Desactive todas las herramientas que no desee colocar.

Las herramientas se colocarán en el orden de sus números de posición.

4. (Opcional) Mientras usted equipa el almacén de herramientas a través del husillo, la máquina retira automáticamente todas las herramientas que están bloqueando las posiciones relevantes del almacén de herramientas. Usted tendrá que retirarlas manualmente de la pinza de sujeción del husillo. Si quiere evitarlo, retire manualmente todas las herramientas de las posiciones relevantes del almacén de herramientas de la máquina.
5. Para comenzar a equipar el almacén de herramientas, seleccione el siguiente icono:
• Esto es lo que sucede:
1. Se cierra la ventana de diálogo actual.
2. El husillo se desplaza a la primera posición de herramienta seleccionada y comprueba si hay una herramienta en esta posición. Si hay una herramienta, la toma.
3. El husillo se desplaza hasta la posición de cambio de herramienta.
4. Si su máquina cuenta con una puerta de la cámara de trabajo automática, la puerta se abrirá automáticamente.
5. Se abre una ventana de diálogo. DentalCNC le pide que confirme la apertura de la pinza de sujeción.

6. ¡PRECAUCIÓN!Utilice guantes.

7. Abra la puerta de la cámara de trabajo.
8. Si hay una herramienta en la pinza de sujeción del husillo, sujétela en su posición.




9. Confirme el mensaje actual.
• La pinza de sujeción se abre.
10. Si está disponible, retire la herramienta de la pinza de sujeción.
11. Inserte la herramienta en la pinza de sujeción y sujétela en su posición. Asegúrese de insertar la herramienta hasta que el anillo de la misma alcance la punta de la pinza de sujeción.




12. Confirme el mensaje actual.

• La pinza de sujeción se cierra. Puede soltar la herramienta.

13. Si su máquina cuenta con una puerta de la cámara de trabajo manual, cierre la puerta.
14. Confirme el mensaje actual.
• Esto es lo que sucede:
1. Si su máquina cuenta con una puerta de la cámara de trabajo automática, la puerta se cerrará automáticamente.
2. El husillo deposita la herramienta en el almacén de herramientas.
3. Si hay al menos 1 herramienta más por colocar, el proceso se repite. De lo contrario, la ventana Equipar el cambiador de herramientas se cierra.
