Se aplica a: E4

Comprobación del volumen de suministro

Los pasos de instalación hasta la puesta en marcha son los siguientes:

→

→

→

  • Desembale la máquina y compruebe el volumen de suministro a partir de la siguiente lista.

Máquina y cables

1

2

3

4

5



Herramientas

6

7

8

9

10

11

Utensilios de mantenimiento

12

13

14

15

16

17

18

19

20





Piezas de repuesto

21

22

23

24

25

26

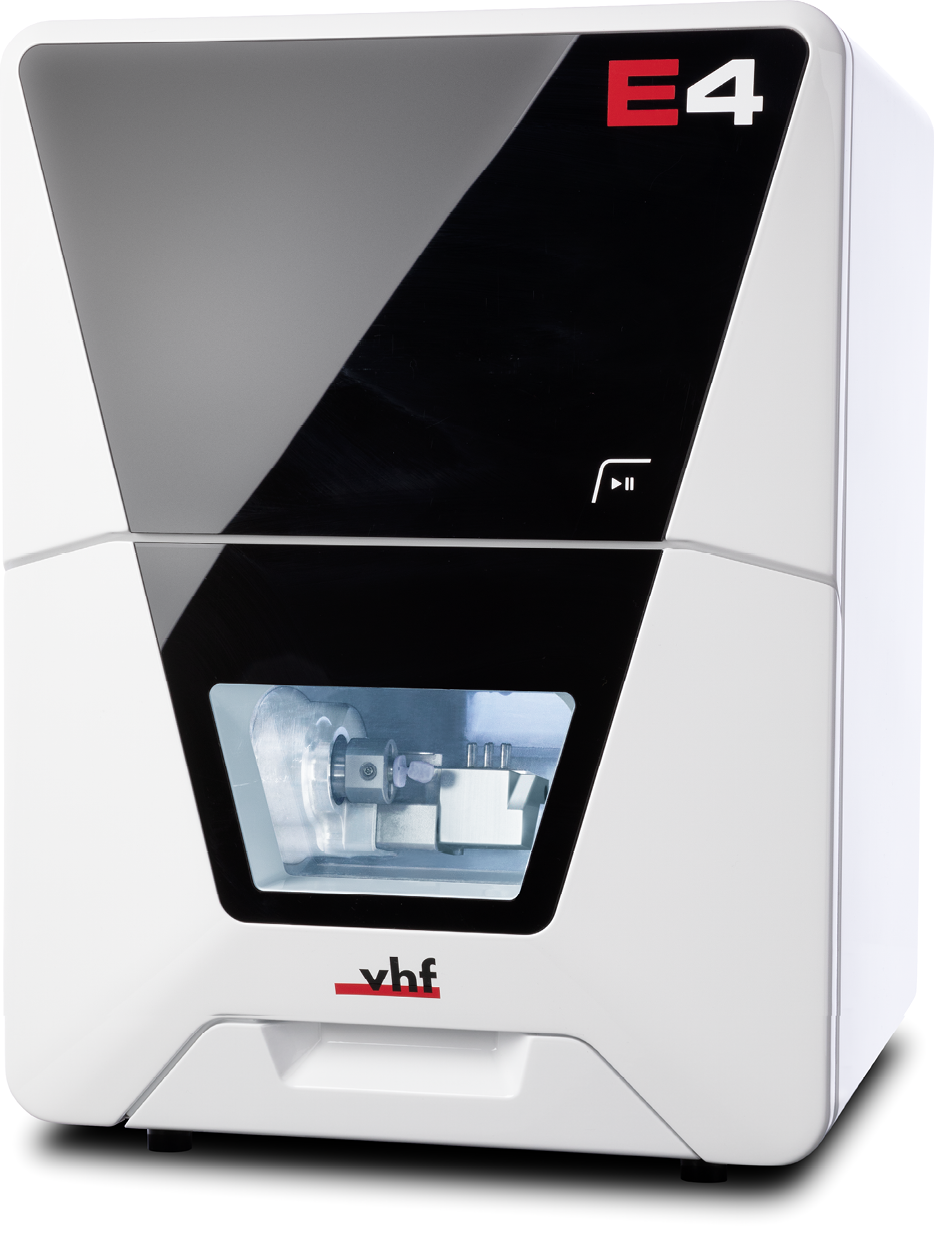

  1. 1 x Máquina E4

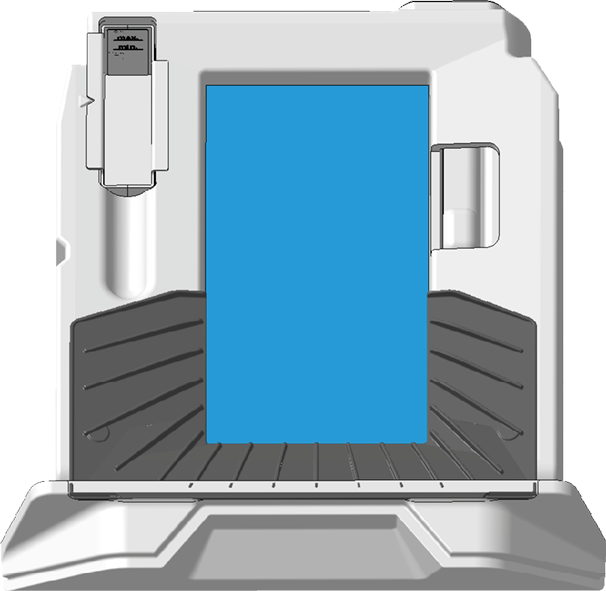

  2. 1 x Depósito de líquido refrigerante

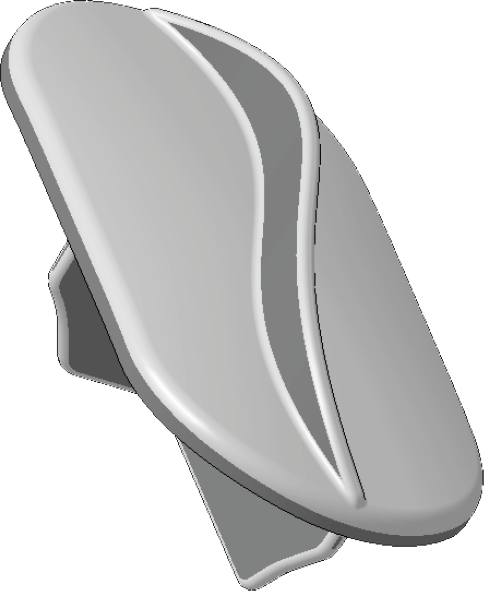

  3. 1 x Inserto de drenaje

  4. 1 x Cable de red Ethernet

  5. 1 x Cable de alimentación

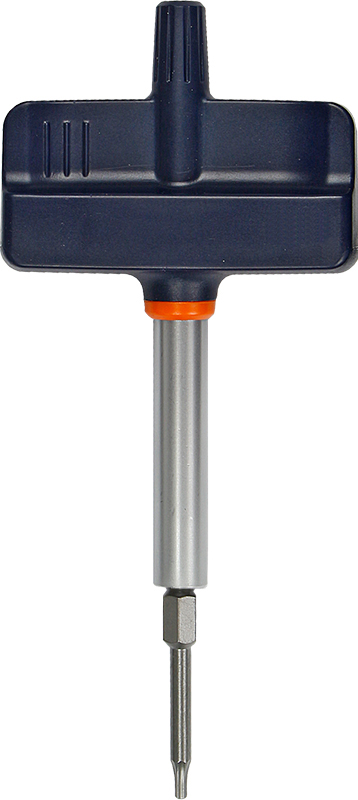

  6. 1 x Destornillador de torque 1,5 Nm

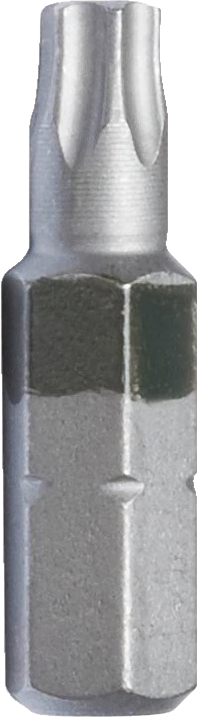

  7. 1 × Punta TX10

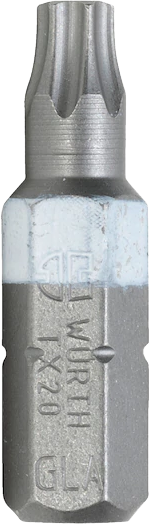

  8. 1 × Punta TX20

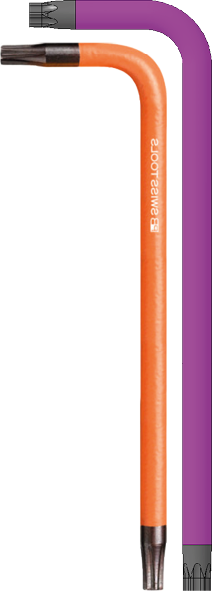

  9. 2 x Destornillador de ángulo

    • 1 x TX10

    • 1 x TX20

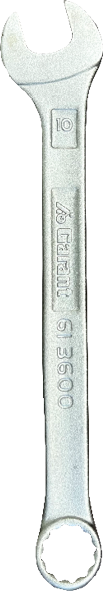

  10. 1 x Llave inglesa de 10 mm

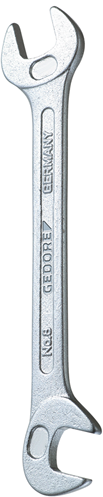

  11. 1 x Llave inglesa de 5,5 mm para retirar una herramienta rota

  12. 1 x Kit de mantenimiento de husillo

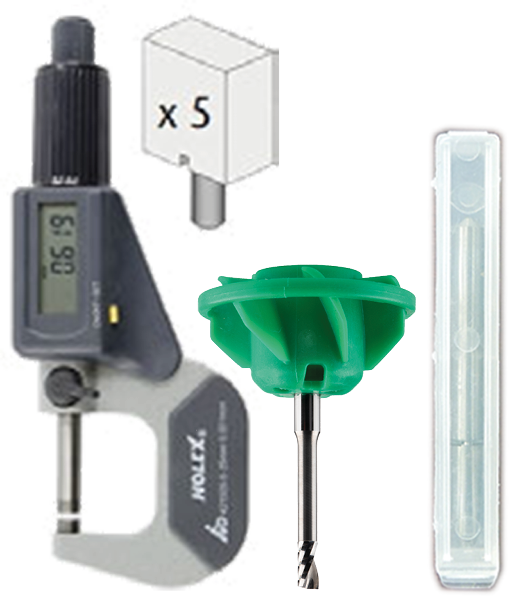

  13. 1 x Kit de calibrado:

    • 1 x Micrómetro

    • 5 x Pieza en bruto de calibración

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (a partir de abril de 2024)

  14. 1 x Brocha de limpieza para el portapiezas

  15. 1 x Paño de microfibra

  16. 1 x Broca para posiciones de herramientas (2,8 mm)

  17. 1 x Cepillo interdental para limpiar la placa de la boquilla

  18. 3 x Bolsa con Tec Powder para limpiar el sistema del líquido refrigerante (50 g por bolsa)

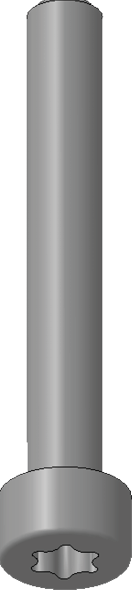

  19. 1 x Tornillo de cabeza cilíndrica M4 para aflojar un almacén de herramientas atascado

  20. 1 x Cepillo de limpieza para limpiar el depósito del líquido refrigerante

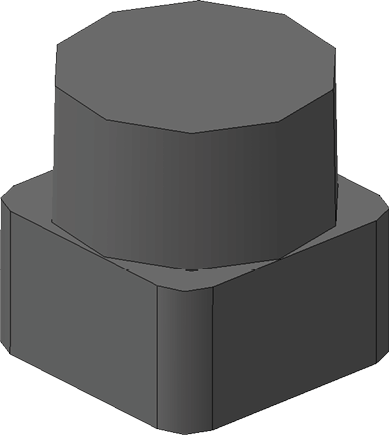

  21. 2 x Inserto para el AirTool

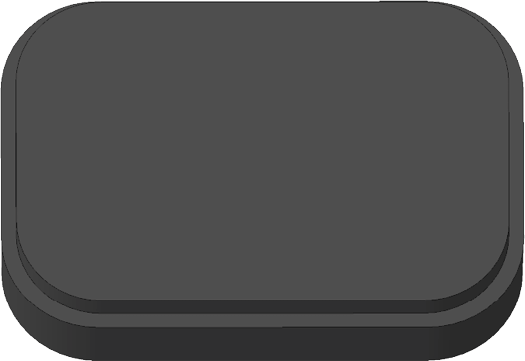

  22. 2 x Inserto del almacén de herramientas

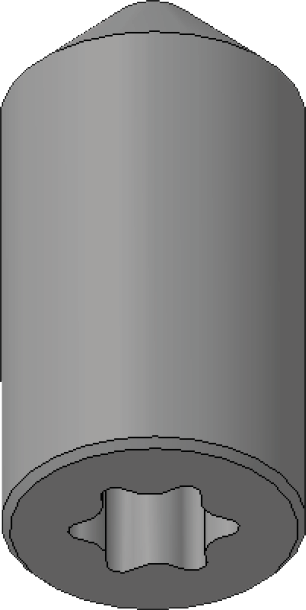

  23. 2 x Tornillo prisionero (M5 x 10) para el portapiezas

  24. 1 x Tapa para el almacén de herramientas

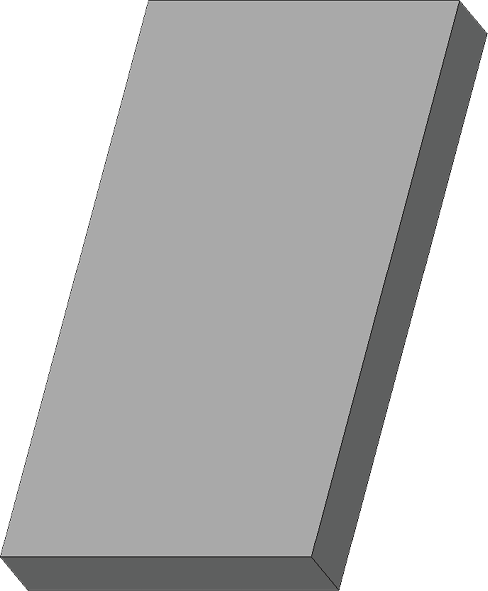

  25. 1 x Estera filtrante fina para el depósito de líquido refrigerante

  26. 4 x barra de fijación para el panel lateral

Sin imagen:

  • 1 x Hoja adjunta para desembalar e instalar la máquina

  • 1 x Indicaciones generales de seguridad

  • Seguro de transporte

    • 2 x Inserto de espuma

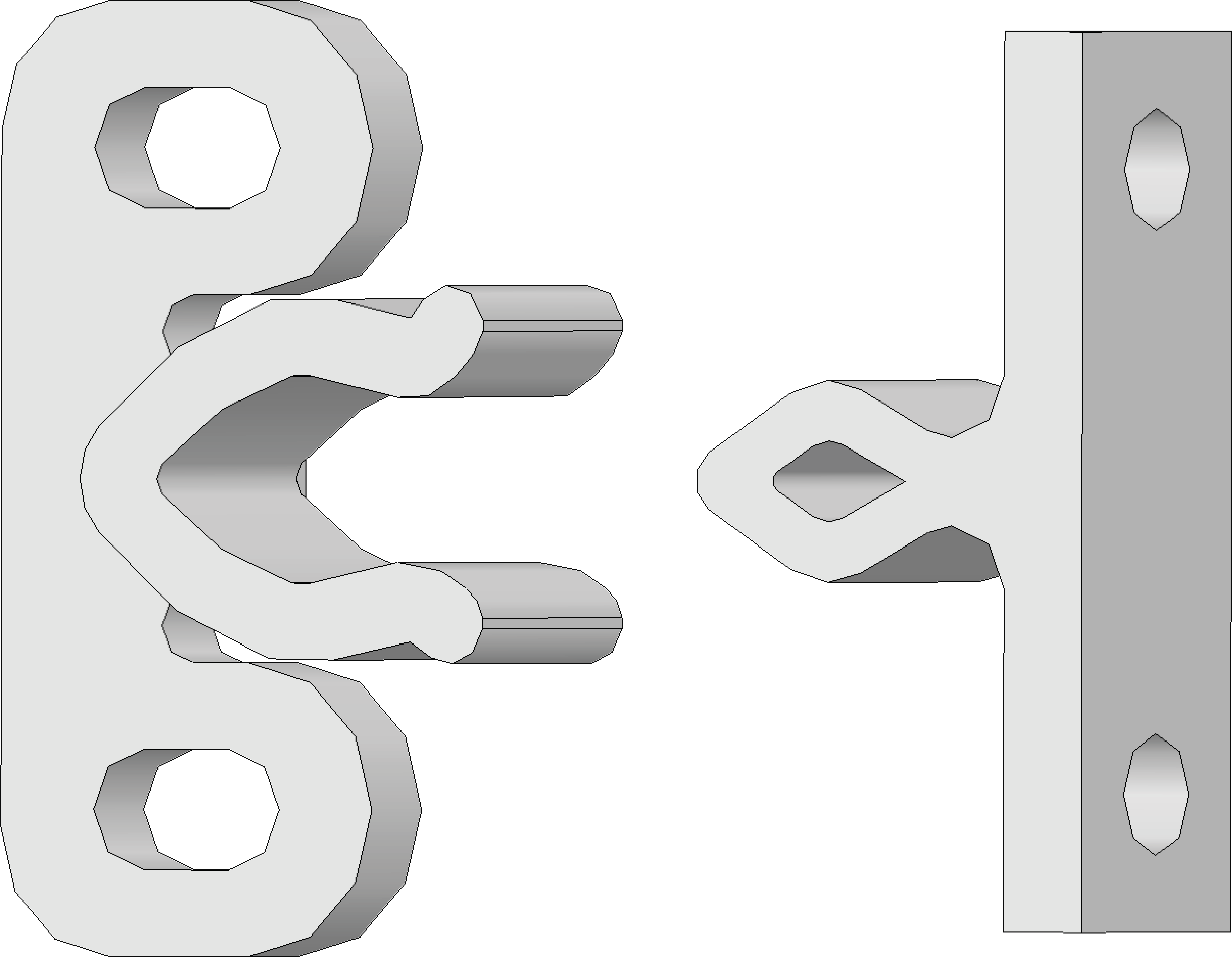

    • 1 x Taco de plástico

    • 2 x Caja de accesorios

  • Juego de embalajes

    • 1 x Caja de transporte con base de fondo incluida

    • 1 x Almohadilla superior e inferior

    • 1 x Almohadilla de apoyo

    • 1 x Capó protector de transporte

    • 1 x Capó protector de la carcasa
