Se aplica a: E4

Conectar la máquina

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

Los pasos de instalación hasta la puesta en marcha son los siguientes:

→

→

→

Esquema de instalación de la máquina

Conexión directa de la máquina al ordenador CAM

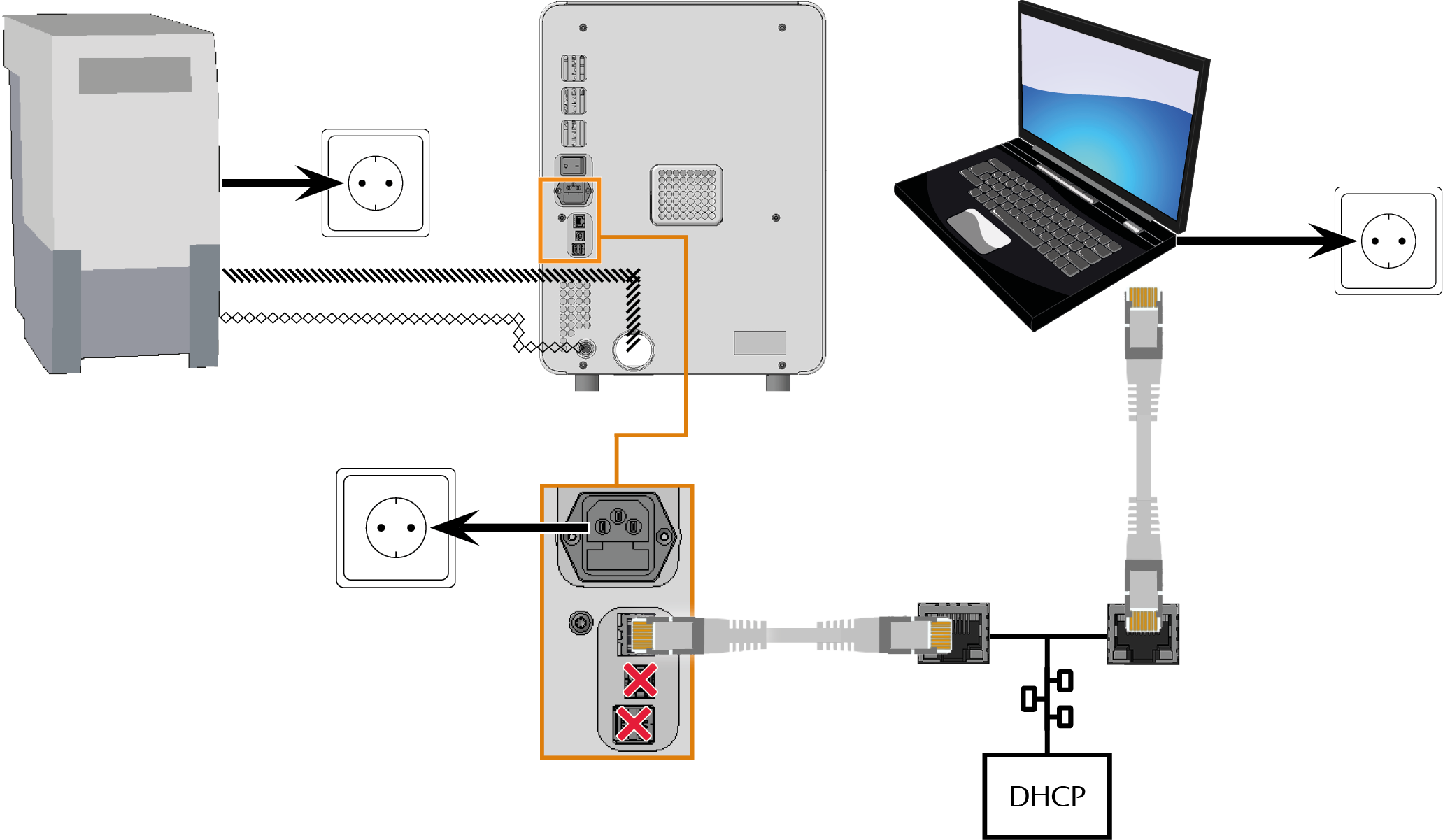

Conexión de la máquina al ordenador CAM a través de una red local

Dispositivo de aspiración (para el mecanizado en seco)

Conexión eléctrica

Manguera de aspiración

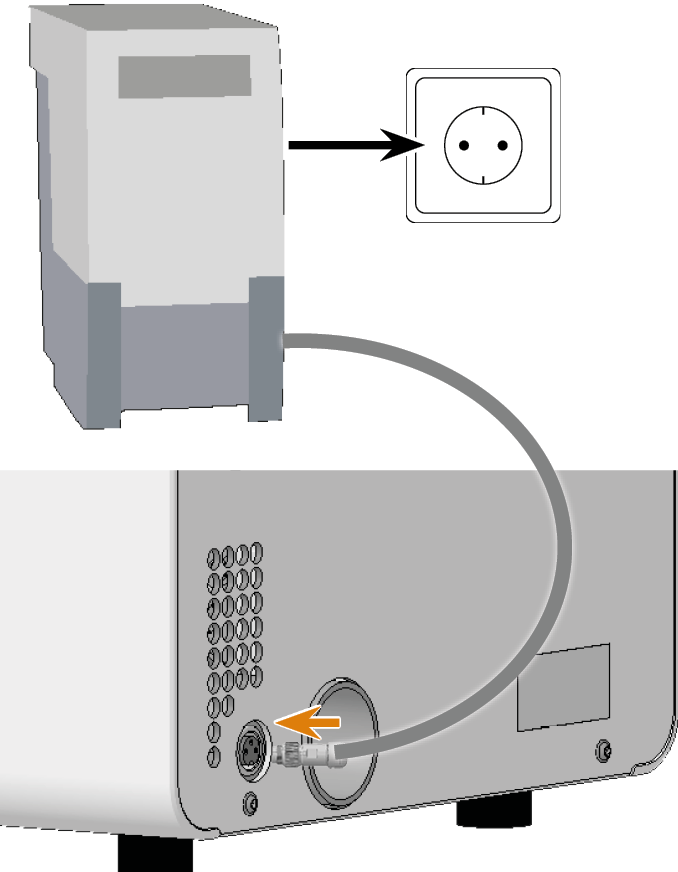

Cable de datos de dispositivos de aspiración compatibles (opcional)

Cable de red Ethernet

Conectar el ordenador CAM

Conecte el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. a través del cable de red Ethernet.

Para evitar errores de conexión, recomendamos encarecidamente utilizar el cable USB o Ethernet suministrado con el aparato. Las piezas de repuesto originales pueden obtenerse a través del servicio de atención al cliente.

Establecer la conexión Ethernet

Puede conectar la máquina directamente a su ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. o a través de la red local. Para integrar la máquina en su red, necesitará la ayuda de su especialista en TI.

  1. Enchufe el cable Ethernet suministrado en el puerto de red situado en el panel de conexiones de la máquina.

  2. Para una conexión directa, conecte el otro extremo del cable Ethernet al puerto de red del ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..

  3. Para conectarse a través de su red, conecte el otro extremo del cable Ethernet a un puerto de la red local (por ejemplo, concentrador, conmutador, caja de red).

Primera puesta en marcha

Requisitos mínimos para el cable Ethernet

  • Clase de rendimiento: CAT-6
  • Par trenzado apantallado/con pantalla global (S/FTP)
  • Longitud máxima de 55 m (aprox. 180 pies)
  • Calidad superior

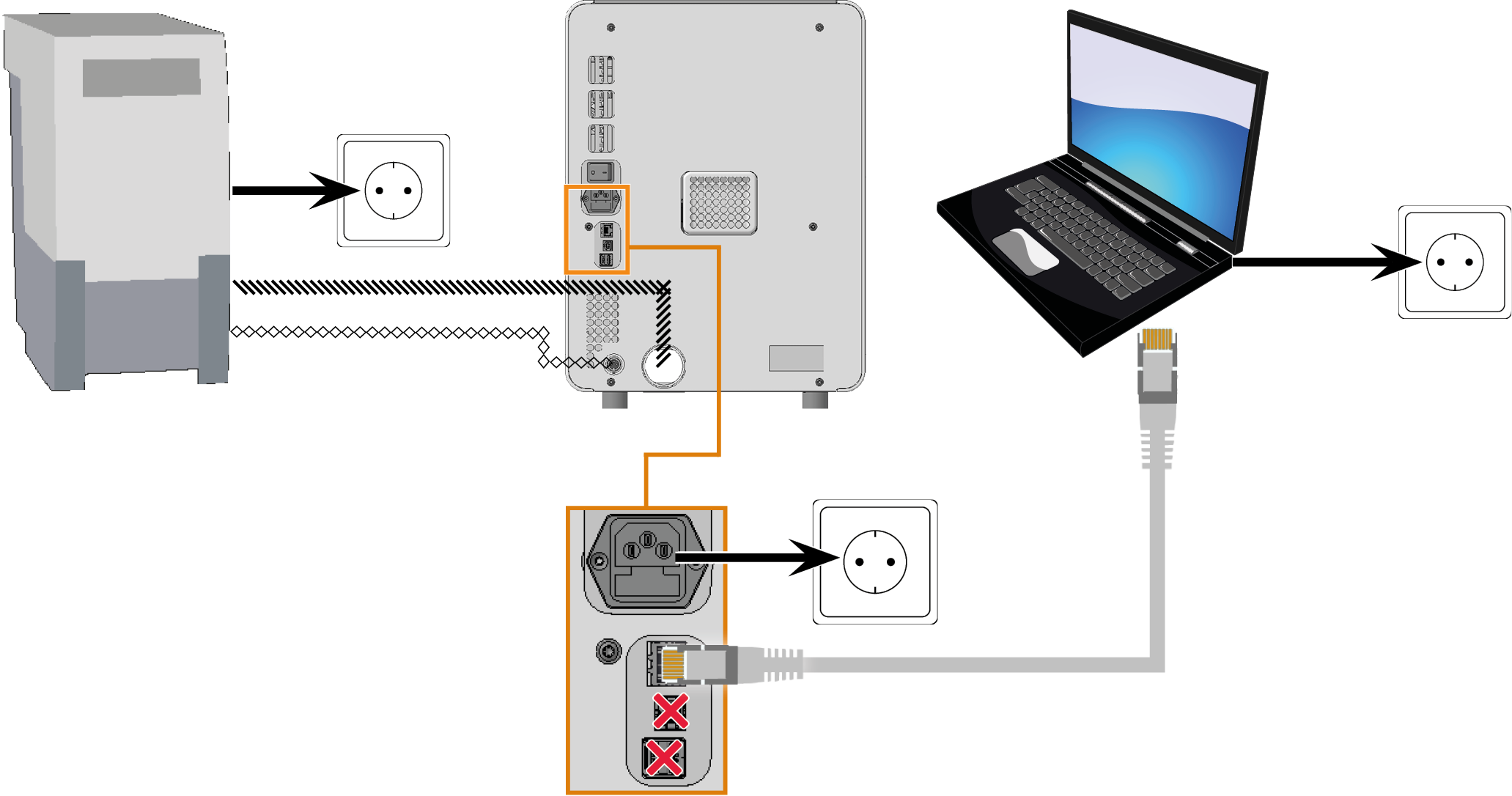

Esquema de conexión directa

Instalar el sistema de aspiración

Solo necesitará el sistema de aspiración para el mecanizado en seco.

  • ¡ADVERTENCIA!Utilice siempre un sistema de aspiración que cumpla los requisitos del capítulo Datos técnicos.

Componente Fuente ¿Requerido? Prerrequisito

Dispositivo de aspiración con manguera de aspiración incluida

Servicio de atención al cliente, distribuidores especializados

Sí

–

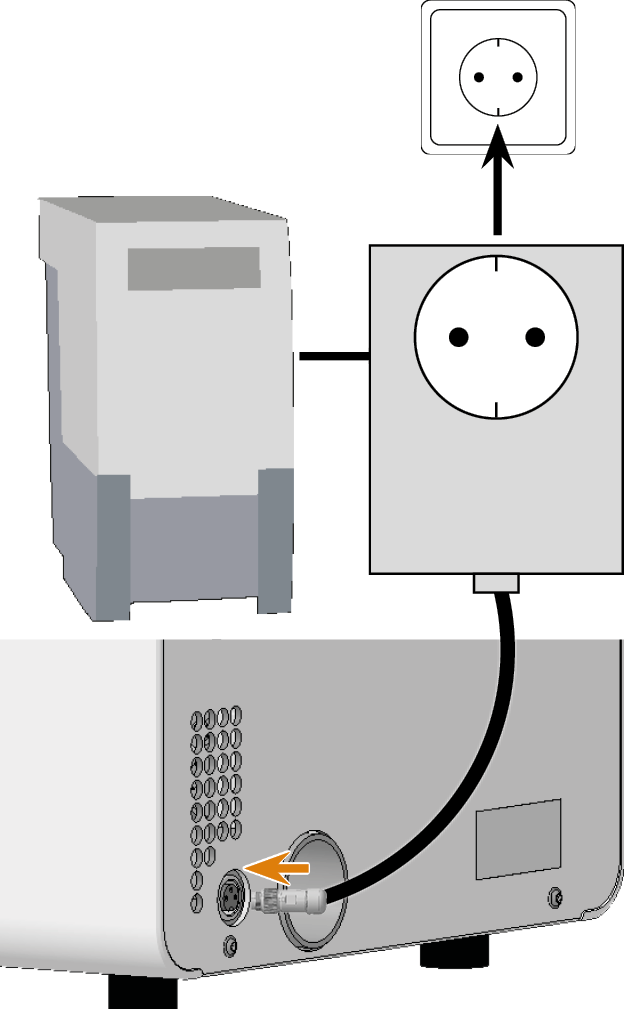

Unidad de conmutación

Servicio de atención al cliente*

No

Cable de datos no utilizado

Cable de datos de dispositivos de aspiración compatibles

Fabricante del dispositivo de aspiración

No

Dispositivo de aspiración compatible; unidad de conmutación no utilizada

Conexión de manguera

Servicio de atención al cliente

Si no encaja la manguera de aspiración

–

*La unidad de conmutación no está disponible a escala mundial.

Conectar el dispositivo de aspiración

Puede instalar el dispositivo de aspiración de la siguiente manera:

  1. Lea la documentación del dispositivo de aspiración. Siga en todo momento las instrucciones de funcionamiento y seguridad.

  2. Compruebe si la conexión de la manguera de aspiración tiene un diámetro exterior de 45 mm.



  3. Si el diámetro es diferente, ajuste la manguera o el adaptador de la manguera suministrado con el dispositivo de aspiración.

    Alternativa: Utilice la conexión de manguera opcional de vhf.

    Ejemplo: Manguera de aspiración con adaptador de manguera

    o

    Conexión de manguera

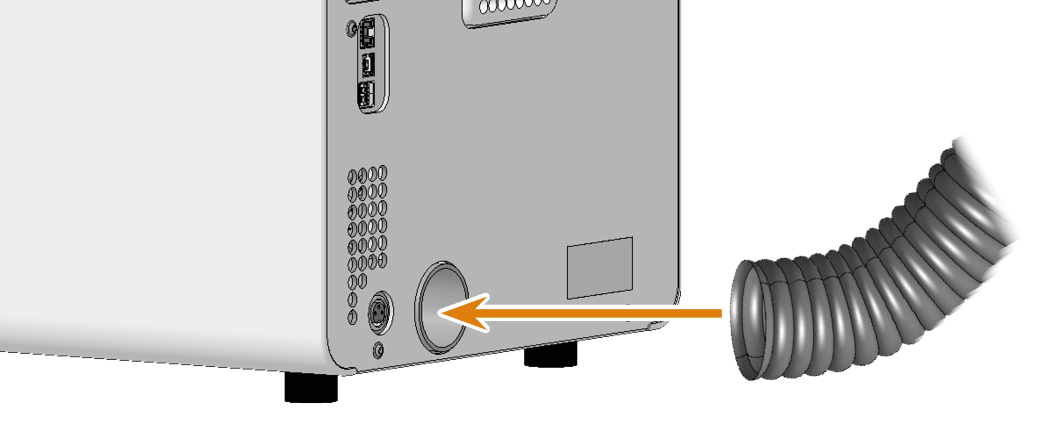

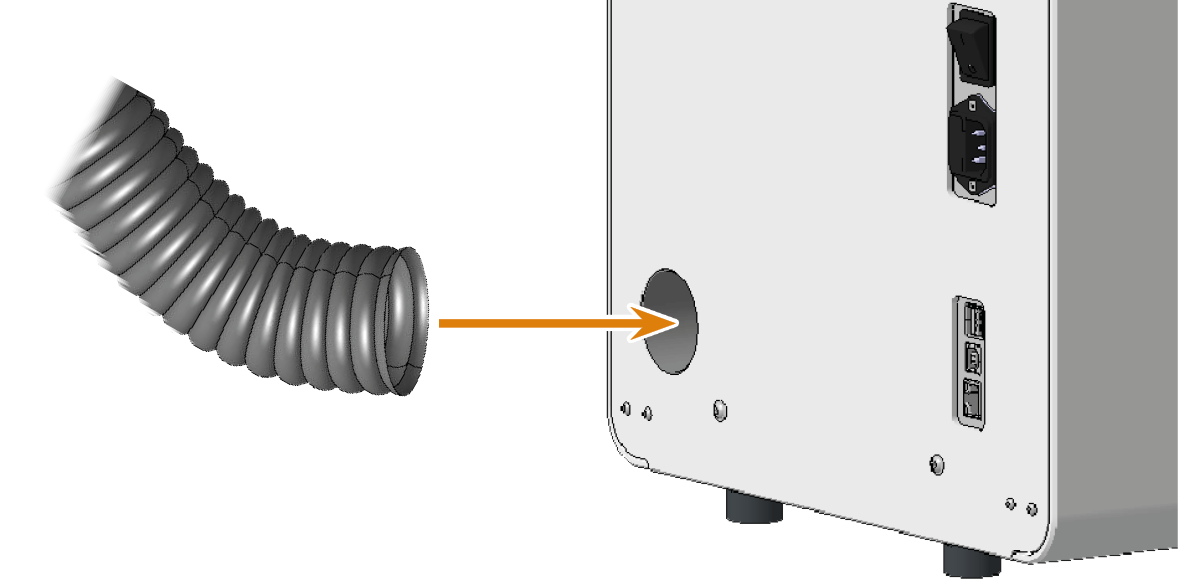

  4. Introduzca la manguera de aspiración en la abertura del dispositivo de aspiración de la máquina. Asegúrese de que la manguera de aspiración esté correctamente asentada.

    5. o

  5. Si desea que la máquina encienda y apague automáticamente el dispositivo de aspiración, elija una de las siguientes opciones:



    o



  6. Continúe con la instalación del dispositivo de aspiración, tal y como se describe en la documentación del dispositivo.

Si no puede conectar la manguera de aspiración del dispositivo de aspiración directamente a la máquina, instale la conexión de manguera de la siguiente manera:

  1. Obtenga la conexión de manguera a través del servicio de atención al cliente.
  2. Gire la rosca de la conexión de manguera en sentido antihorario hasta que la conexión esté completamente abierta.

    3. Si la rosca se suelta de la conexión de manguera, vuelva a colocarla en la conexión y gírela una vuelta en sentido horario de modo que vuelva a quedar enroscada en la conexión.

  3. En el lado de la rosca, inserte la manguera de aspiración del dispositivo de aspiración completamente en la conexión de manguera.

    4.

  4. Gire la rosca de la conexión de manguera en sentido horario hasta donde sea posible.

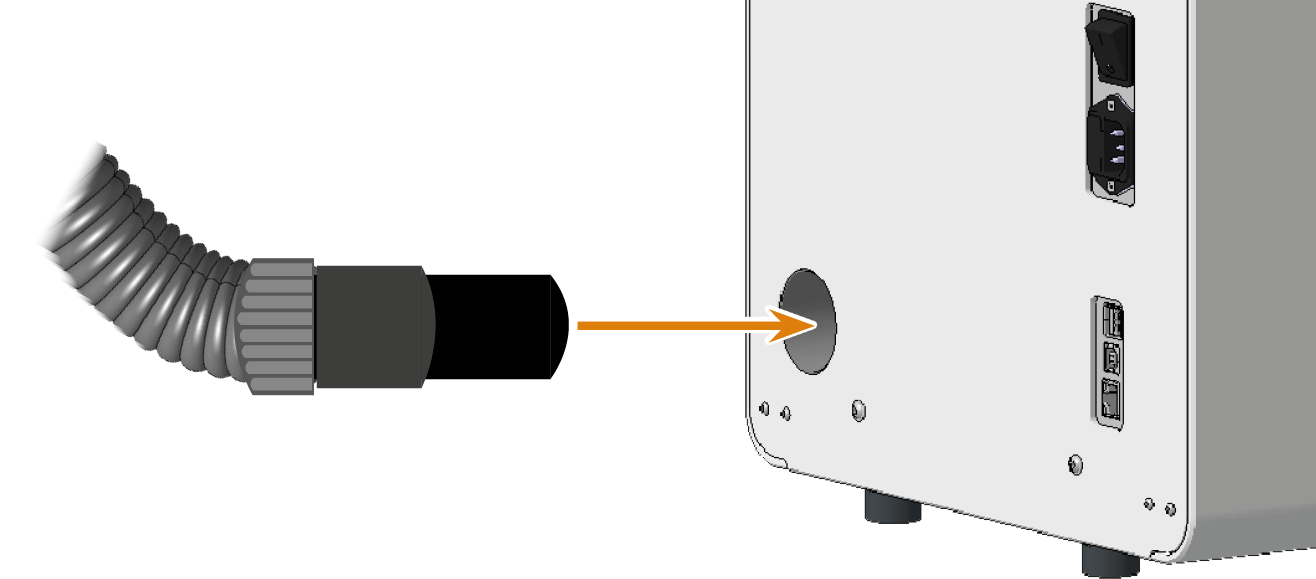

  5. Inserte la conexión de manguera en la abertura para el sistema de aspiración de la máquina. Asegúrese de que quede firmemente conectada.

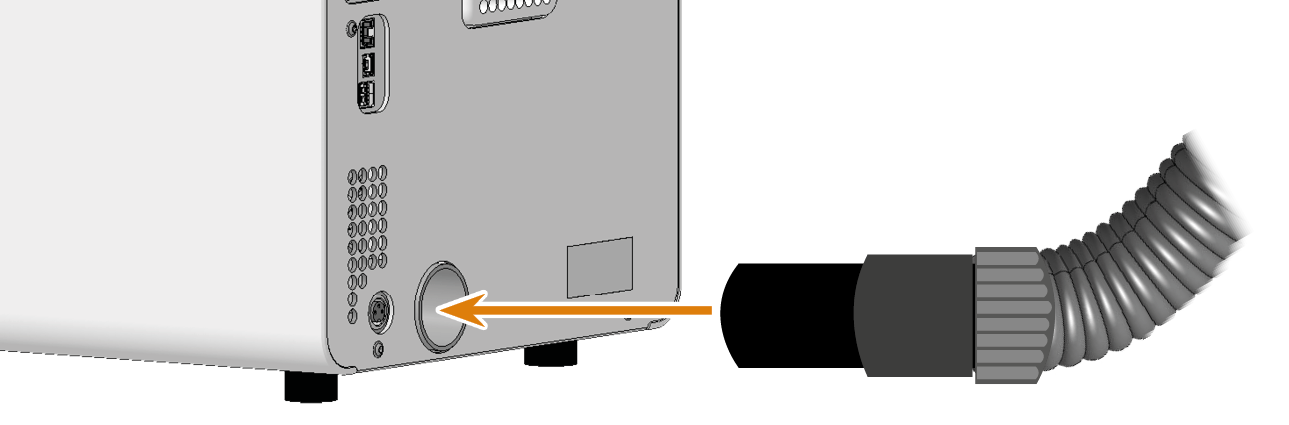

Insertar la conexión de manguera en el orificio del sistema de aspiración

Establecer la conexión eléctrica

La máquina necesita un sistema de alimentación ininterrumpida para el funcionamiento correcto.

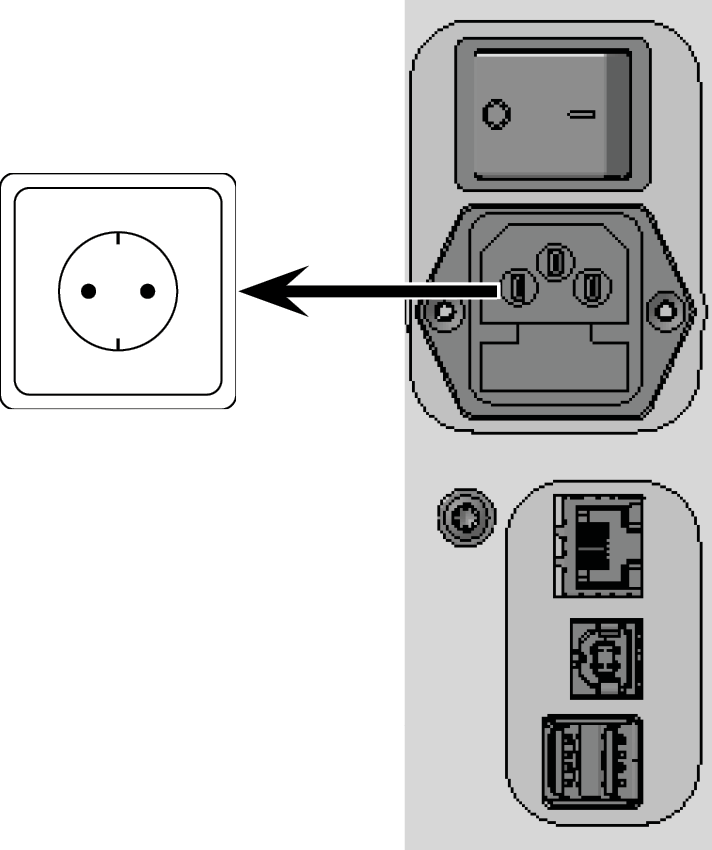

  1. Enchufe el cable de alimentación de corriente suministrado en la toma de corriente situada en el panel de conexiones de la máquina.

  2. ¡AVISO! Para evitar interrupciones en las tareas, instale un sistema de alimentación ininterrumpida (SAI), tipo online/VFI (IEC 62040-3, clase 1) en caso de apagones periódicos o fluctuaciones frecuentes de la tensión de red.

  3. Enchufe el conector macho del cable en una toma de corriente que esté protegida mediante un interruptor diferencial.



¿Qué viene después?

Primera puesta en marcha
