Comprobar áreas de taladrado y cavidades para el correcto marcado
Este procedimiento pertenece al paso 3 del flujo de trabajo de anidamiento sencillo.
Flujo de trabajo de anidamiento sencillo
- Posicione sus objetos en horizontal y vertical en la vista desde arriba.
- Gire sus objetos alrededor del eje Z en la vista superior.
- Compruebe si todas las cavidades y taladros son correctos.
- Especifique el área de taladrado para objetos con taladros no reconocidos.
- Marque las cavidades para objetos con cavidades no reconocidas.
- Coloque conectores horizontales para todos los objetos.
Este procedimiento pertenece al paso 6 del flujo de trabajo de anidamiento completo.
Flujo de trabajo de anidamiento completo
- Elimine cualquier área mecanizada incorrecta.
- Cambie el estado de los objetos y elimine los objetos que no sean necesarios.
- Posicione sus objetos en horizontal y vertical en la vista desde arriba.
- Gire sus objetos alrededor del eje Z en la vista superior.
- Ajuste la posición de altura de sus objetos y/o gírelos alrededor del eje X/Y (se requiere para piezas en bruto multicapa).
- Compruebe si todas las cavidades y taladros son correctos.
- Especifique el área de taladrado para objetos con taladros no reconocidos.
- Marque las cavidades para objetos con cavidades no reconocidas.
- Cree un conector horizontal de sinterizado para los objetos que lo requieran.
- Coloque conectores verticales para los objetos que los requieran.
- Marque el atache para los objetos que presenten uno.
- Active el mecanizado de dientes frontales para los objetos deseados
- Edite o elimine etiquetas fresadas en objetos.
- Coloque conectores horizontales para todos los objetos.
Si activó la detección automática de cavidades o taladros en la vista de importación STL, debe comprobar para todos los objetos si DentalCAM ha reconocido correctamente las cavidades y los taladros.
Si la detección automática ha fallado, marque la cavidad o el área de taladrado manualmente.
El marcado manual de las áreas de taladrado y de las cavidades también es necesario para los objetos para los que desactivó la función de detección correspondiente.
- Abra la Vista de anidamiento para ajustar objetos con el siguiente icono de la barra de iconos principal:
Comprobar áreas de taladrado y cavidades: objeto con cavidad no identificada (marcado en naranja) y objeto con área de taladrado no identificada (marcado en blanco)
Comprobación de áreas de taladrado
Las áreas de taladrado pueden pasar completamente desapercibidas o estar incorrectamente marcadas. Debe comprobar a fondo los dos extremos de cada taladro de su pieza en bruto para ambos casos.
Es posible que desee ocultar elementos en la visualización de la pieza en bruto para verla mejor. Mostrar/ocultar elementos de la visualización de la pieza en bruto
Cómo comprobar las áreas de taladrado
- Cambie a la vista inferior. Cambiar la vista de la visualización de la pieza en bruto
-
Acérquese a un objeto con al menos 1 taladro.
Ajuste la perspectiva de tal forma que pueda ver el primer extremo del taladro.
- Compruebe si se aplica lo siguiente:
- La superficie de apertura del taladro está marcada en verde.
- La superficie de apertura es plana y no presenta dobleces pronunciados
- En el caso de un taladro en una geometría de unión de un pilar, la geometría de unión completa está cubierta por un cuerpo verde.
- Una flecha indica la dirección de taladrado correcta (señalando perpendicularmente «dentro» del taladro).
- Flecha que apunta en perpendicular al interior del taladro
- Superficie de apertura uniforme marcada en verde
- Geometría de unión hexagonal de un pilar sin marcar
- Área de taladrado correctamente marcada de la geometría de unión hexagonal
-
Repita el paso 3 para el segundo extremo del taladro.
-
Si un taladro no se ha reconocido correctamente, corríjalo manualmente a través de la función de mecanizado para especificar el área de taladrado.
Un área de taladrado correctamente detectada
Un área de taladrado correcta para una geometría de unión hexagonal
Ejemplos de áreas de taladrado marcadas incorrectamente
Área de taladrado sin marcar
El área de taladrado siguiente no está marcada en absoluto:
Área de taladrado sin marcar
Área de taladrado excesivamente inclinada
Si un taladro está tan inclinado que la máquina no puede mecanizarlo, DentalCNC mostrará la flecha en rojo.
Un área de taladrado mal detectada con un ángulo afilado
En el siguiente ejemplo, la marca de la superficie de apertura presenta un doblez pronunciado:
Un área de taladrado mal detectada con un ángulo afilado
Un área de taladrado demasiado pequeña para la geometría de unión
En el siguiente ejemplo, el marcado del área de taladrado no abarca toda la geometría de unión hexagonal del pilar:
Un área de taladrado incorrecta que es demasiado pequeña para abarcar la geometría de unión
Un área de taladrado reconocida de forma incorrecta
En el siguiente ejemplo, la flecha no apunta al taladro, sino al objeto:
Un área de taladrado incorrecta donde la dirección de taladrado no se reconoció correctamente
Comprobar cavidades
Las cavidades pueden pasar completamente desapercibidas o estar incorrectamente marcadas. Debe comprobar a fondo cada cavidad de su pieza en bruto para ambos casos.
Cómo comprobar cavidades
-
Cambie a la vista inferior. Cambiar la vista de la visualización de la pieza en bruto
-
Acérquese a un objeto con una cavidad.
-
Verifique que todas las cavidades que incluyan las áreas de línea de preparación estén marcadas en verde.
Las demás áreas no deben estar marcadas en verde.
-
Si una cavidad no se ha reconocido correctamente, márquela manualmente a través de la función de mecanizado para marcar cavidades
La función de búsqueda automática ha detectado correctamente una cavidad
Ejemplos de cavidades marcadas incorrectamente
Una cavidad sin marcar
La cavidad siguiente no está marcada en absoluto:
Una cavidad sin marcar

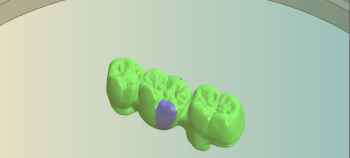

Un puente casi totalmente marcado
El siguiente puente casi se marcó por completo como una cavidad durante la importación:
Un puente casi totalmente marcado
Cavidades fusionadas
En el siguiente ejemplo, DentalCAM fusionó tres cavidades en una cavidad incorrecta. Puede verlo en la vista ampliada de abajo: el espacio interdental está marcados incorrectamente en verde (indicado por las flechas):
(a) Vista desde arriba: cavidades fusionadas; (b) vista ampliada desde abajo: espacios interdentales marcados incorrectamente en verde (indicado por las flechas)
¿Qué viene después?
Si hay que corregir áreas de taladrado o cavidades:
Marcar y eliminar áreas de taladrado
Todas las funciones de edición para objetos:
Funciones de edición en la vista de anidamiento
Si ha terminado de ajustar los objetos:
Colocar conectores horizontales
Si no sabe con certeza si ha terminado de anidar la pieza en bruto actual, consulte el flujo de trabajo de anidamiento simple y el completo:
