Desplazamiento, edición y eliminación de textos de etiquetas fresadas en objetos
Este procedimiento no pertenece al flujo de trabajo de anidamiento sencillo.
Flujo de trabajo de anidamiento sencillo
Este procedimiento pertenece al paso 13 del flujo de trabajo de anidamiento completo.
Flujo de trabajo de anidamiento completo
Si añadió etiquetas a un objeto durante la importación, puede editar y eliminar los textos de etiquetas en la vista de anidamiento para ajustar los objetos.
-
No es posible añadir etiquetas en la vista de anidamiento. Para ello, deberá eliminar los objetos y volver a importarlos con las etiquetas activadas en las opciones de cálculo.
-
Puede especificar los parámetros de fresado de las etiquetas en los ajustes de programa.
- Abra la Vista de anidamiento para ajustar objetos con el siguiente icono de la barra de iconos principal:
Editar etiquetas en la vista de anidamiento para ajustar objetos
Cómo mover textos de etiquetas
- Mantenga seleccionado el texto de la etiqueta que desea mover.
- Mueva el texto de la etiqueta a la posición deseada arrastrando el ratón.
- Suelte el botón del ratón.
- Compruebe que los textos de etiquetas se encuentren dentro de los límites del objeto. Los caracteres que estén fuera de los objetos no se fresarán.
Mover textos de etiquetas con el ratón
Cómo cambiar textos de etiquetas
De forma predeterminada, DentalCAM asigna números continuos como textos de etiquetas a los objetos.
Etiquetas predeterminadas en objetos (marcadas en naranja)
Puede cambiar el texto de la etiqueta de la siguiente manera:
- Haga doble clic en una etiqueta.
- En la esquina superior izquierda de la visualización de la pieza en bruto aparece un campo de entrada.
- Introduzca el texto de la etiqueta que desee en el campo de entrada.
- Presione Enter.
- DentalCAM ajusta la visualización de la pieza en bruto en consecuencia.
Campo de entrada para editar textos de etiquetado (marcados en naranja)
Eliminar etiquetas
Puede eliminar etiquetas de los objetos de la siguiente manera:
Este proceso no puede deshacerse. Si quiere volver a añadir una etiqueta al objeto, tendrá que volver a importar el objeto.
- Haga doble clic en una etiqueta.
- En la esquina superior izquierda de la visualización de la pieza en bruto aparece un campo de entrada.
- Elimine todos los caracteres del campo de entrada.
- Presione Enter.
- DentalCAM elimina la etiqueta del objeto y ajusta la visualización de la pieza en bruto en consecuencia.

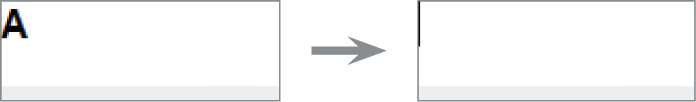

Eliminar etiquetas borrando todos los caracteres del campo de entrada
¿Qué viene después?
Si ha terminado de ajustar los objetos:
Colocar conectores horizontales
Si no sabe con certeza si ha terminado de anidar la pieza en bruto actual, consulte el flujo de trabajo de anidamiento simple y el completo:
