适用于： E4

了解您的机器

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

机器的正面

  1. 用于检修机器内部的维修盖

  2. 开始按钮

    开始按钮

  3. 加工室门

    加工室门

  4. 加工室的观察窗

  5. 用于打开加工室门的凹槽把手

  6. 冷却液容器或干燥容器

    冷却液容器和干燥容器

机器的后面

  1. 连接面板

    连接面板

  2. 抽吸接口(6 个引脚，IEC 61076-2-106)

    安装吸尘器

  3. 吸尘器的抽吸连接

    安装吸尘器

  4. 工作仓通风开口

连接面板

  1. 主电源开关

    启动机器

  2. 电源连接 包括玻璃保险丝 T6,3A L250V

    建立电气连接

    更换主保险丝

  3. 网口（以太网 RJ-45）

    连接 CAM 计算机

  4. 1 x USB 端口 2.0 B 型（用于未来扩展）

  5. 2 x USB 端口 2.0 A 型（用于未来扩展）

开始按钮



开始按钮用于开始和中断加工任务。

  • 请将手指放在上面以操作开始按钮。

    不要按按钮。

开始作业

中断和继续加工任务

加工室门

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。您可以手动打开和关闭工作仓门。

您的无法在机器关闭或轴移动时打开门。

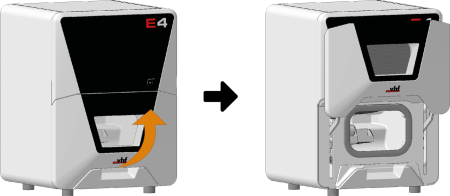

  • 如要打开或关闭工作仓门，请用手向上拉或向下推。使用门上的嵌入式把手。

用于工作仓门紧急解锁的锁紧杆

紧急解锁杆位于机器底部的右侧。

加工室门的紧急开门

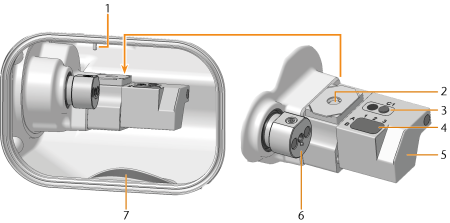

加工室

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。

  1. 用于拾取车针的带夹头卡盘的主轴

    插入和更换车针

    清洁或更换主轴夹头

  2. 测量扳手

    更换对刀仪

  3. 用于 AirTool 的橡胶块

    插入和更换车针

  4. 刀库刀片

    插入和更换车针

  5. 刀库

    更换橡胶块和相关夹具

    松开固定的刀库

  6. 坯体固定器

    夹紧和取出坯料盘

  7. 湿法加工的排出口插件

    在干加工和湿法加工之间切换

加工室照明的颜色

颜色

状态

加工室门

绿色

机器已准备好运行。

未锁定

白色

机器已准备好运行。

未锁定

蓝色

机器正在运转。

已锁定

红色

发生机器故障。

已锁定

冷却液容器和干燥容器

您 E4 使用以下可互换的容器：

  • 用于湿法加工的冷却液容器

  • 用于干法加工的干燥容器（额外的设备）

您可以从客户服务部门获得额外的设备。

根据加工模式，所需的容器必须位于工作仓下方的隔间中。

如果不使用干燥容器，连接的抽气系统将不会在工作仓产生所需的负压。



轴

此机器有 4 个轴：3 个线性轴和 1 个旋转轴。

  • 线性轴 X、Y、Z

    主轴沿着这些轴移动。

  • 旋转轴 A

    胚料夹具围绕这根轴旋转。



铭牌和序列号

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号：

标识牌上的序列号（标记为橙色）
