适用于： E4

更换橡胶块和相关夹具

注意

如果未取出所有刀具，则会导致机器和刀具损坏

DentalCNC 始终是在工作仓的所有刀库上钻孔。

如果刀具留在工作仓中，则会发生碰撞。

  • 更换橡胶块时，请务必从工作仓取出所有刀具。

  • 始终同时更换所有橡胶块。

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

新的橡胶块上面没有刀具的孔。必须用机器在刀片上钻孔。

如果存在缺陷，您可以单独更换橡胶块的夹具。

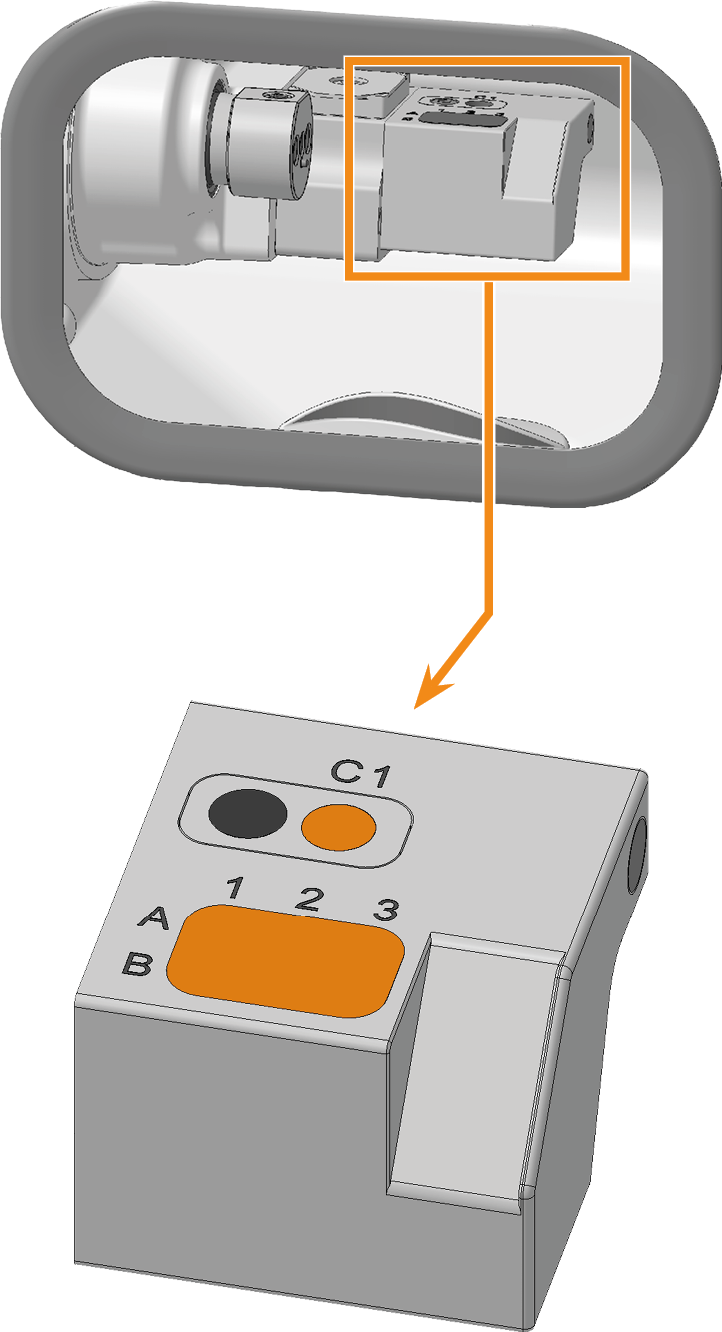

橡胶块和 AirTool 橡胶块（标记为橙色）

  1. 准备好：

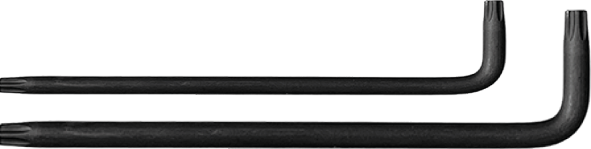

    • 1 x 偏置螺丝刀 TX10 和 TX20



    • 1 x 钻孔刀头位置的钻头（2.8 毫米）



      • 如果您想更换橡胶块

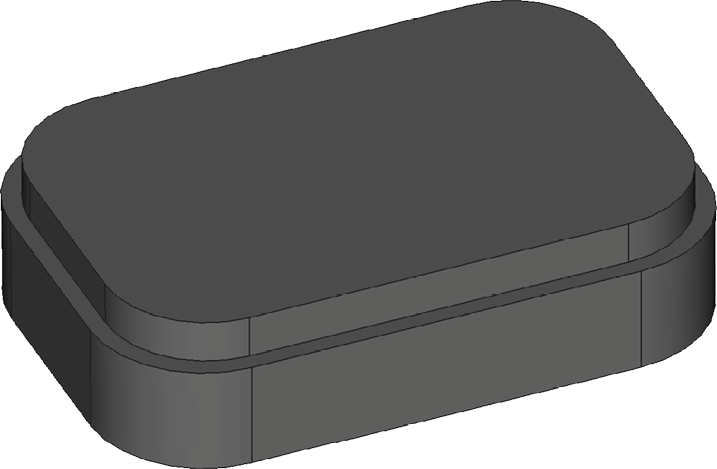

    • 1 x 用于 16 个刀具的刀库橡胶块

      1 x 用于 6 个刀具的刀库橡胶块



      • 和

    • 1 x AirTool 橡胶块



      • 如果您想更换至少一个夹具：

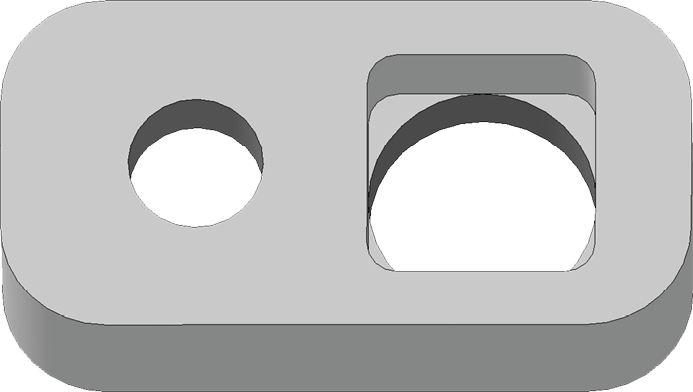

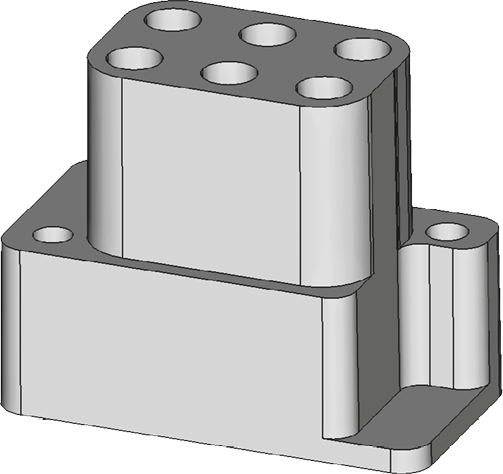

    • 1 x 用于刀库橡胶块的夹具



      • 和/或

    • 1 x 用于 AirTool 橡胶块的夹具



  2. 关闭 DentalCNC。

  3. 打开加工室门。

  4. 关闭机器的主电源开关。

  5. 小心！戴上手套。

  6. 从刀库夹中拉出刀库。

  7. 注意！ 从刀库中取出所有刀具，并从橡胶块 C1 中取出 AirTool。

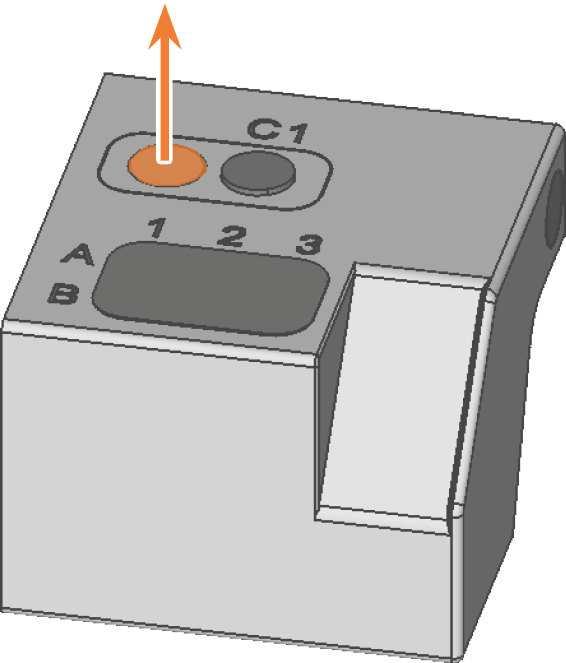

  8. 如果 AirTool 插件 C1 左侧的螺丝被盖帽盖住，请用尖头工具取出盖帽。

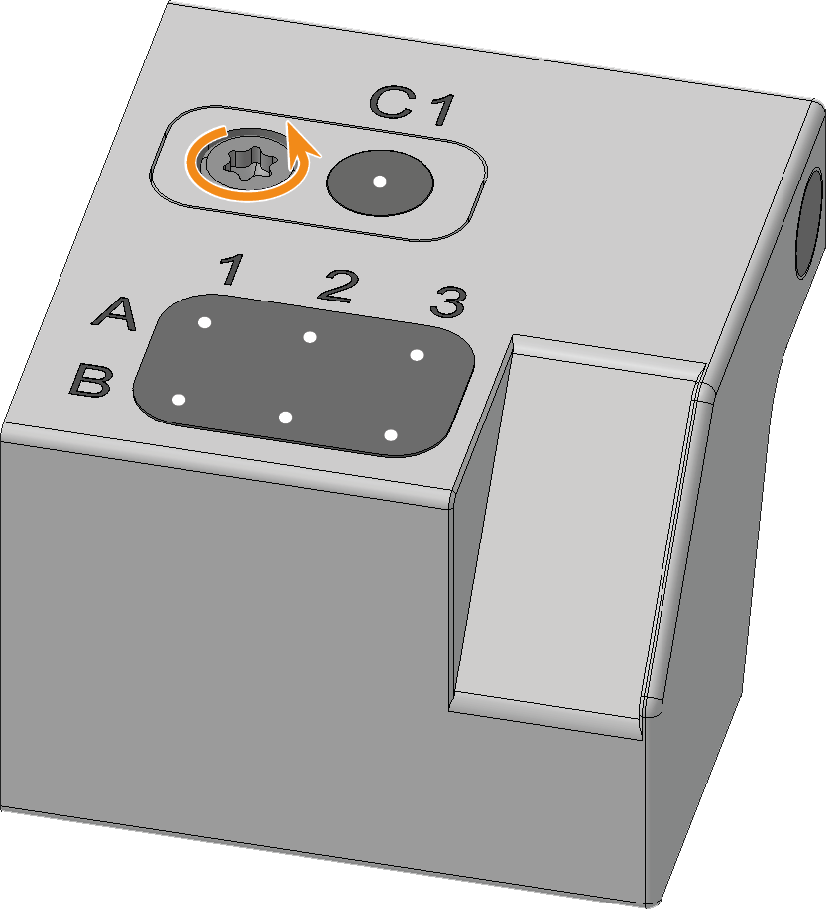

  9. 拧下 AirTool 橡胶块 C1 左侧的螺钉。

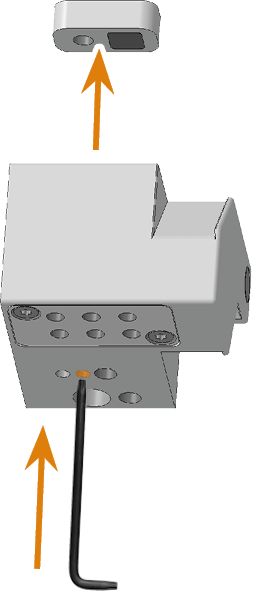

  10. 使用直角螺丝刀从下方将带有橡胶块的夹具从开口处推出。

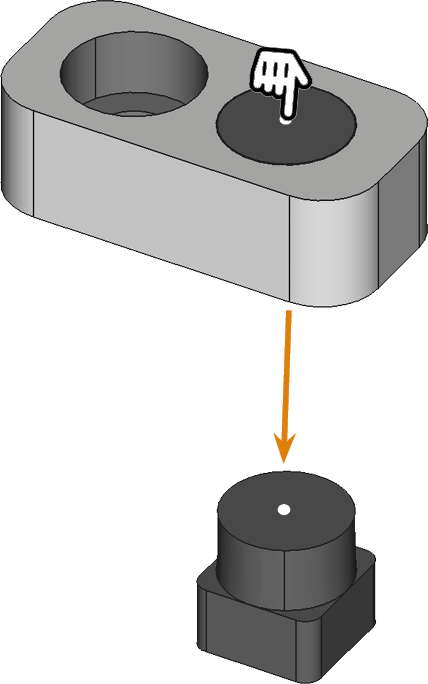

  11. 将橡胶块推出夹具。







  12. 拿起所需的备件。

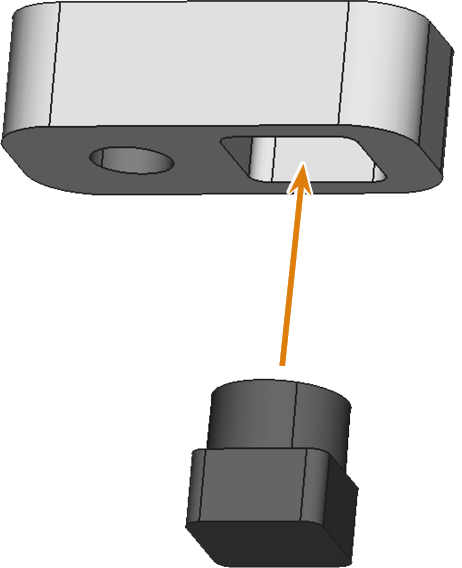

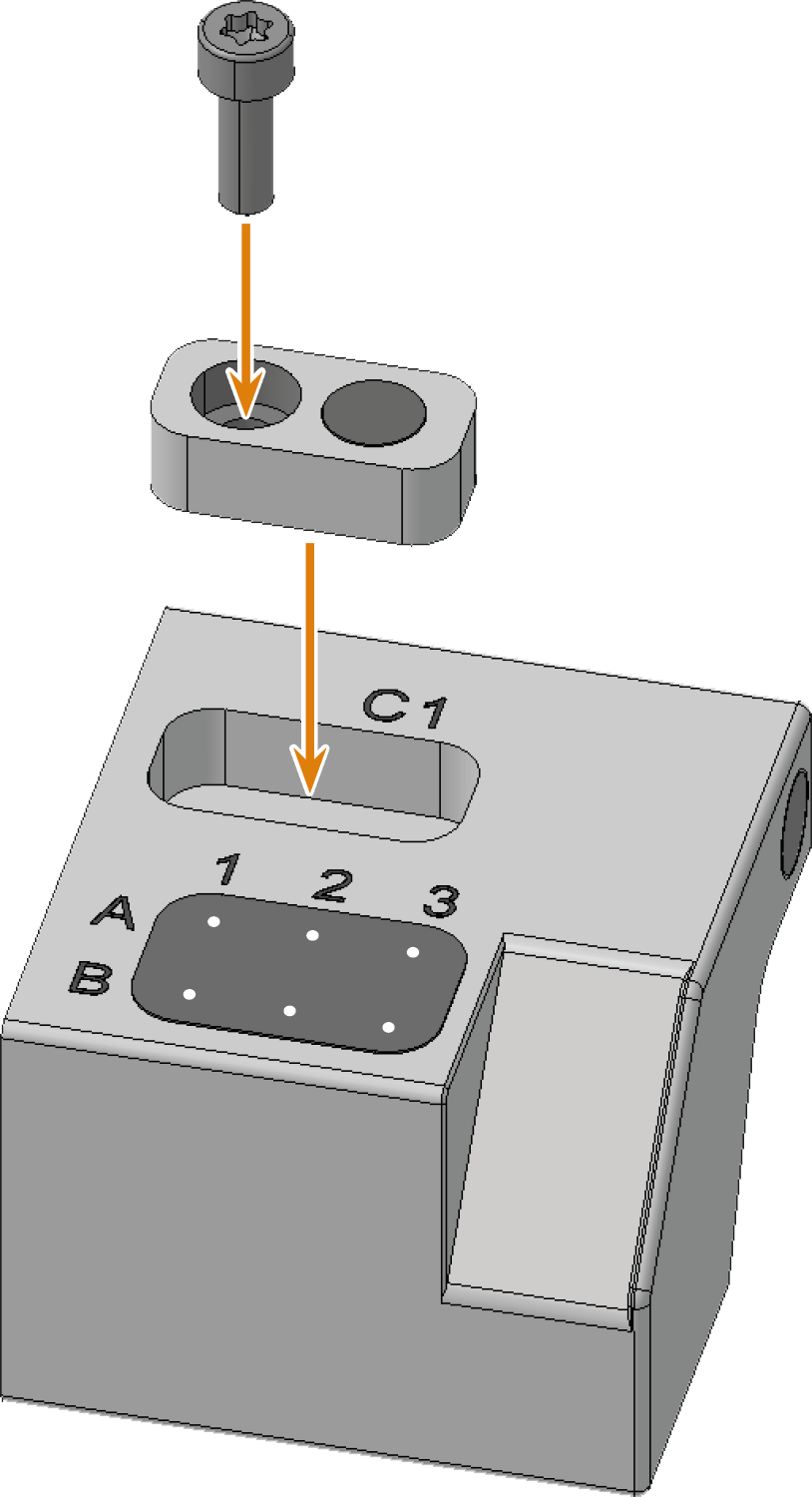

  13. 将 AirTool 橡胶块压入夹具的矩形开口中。

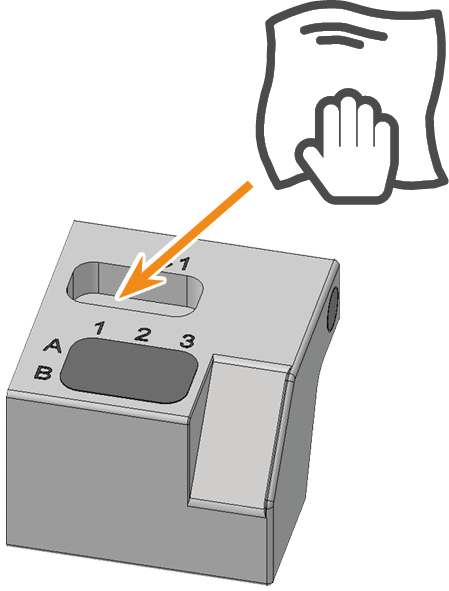

  14. 用湿布清洁开口。

  15. 将夹具插入开口并拧入到位。

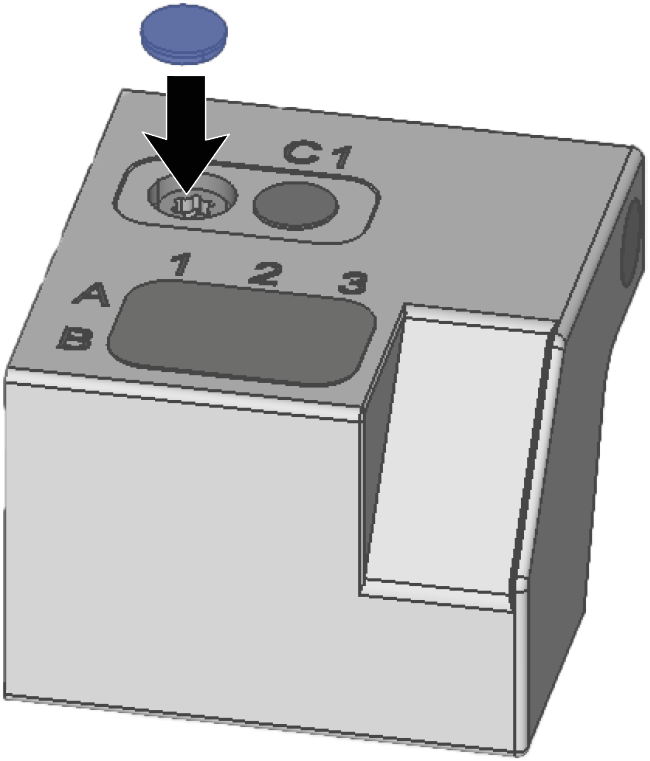

  16. 如果 AirTool 插件旁边的螺丝孔被盖帽盖住，则用新盖帽盖住螺丝孔。

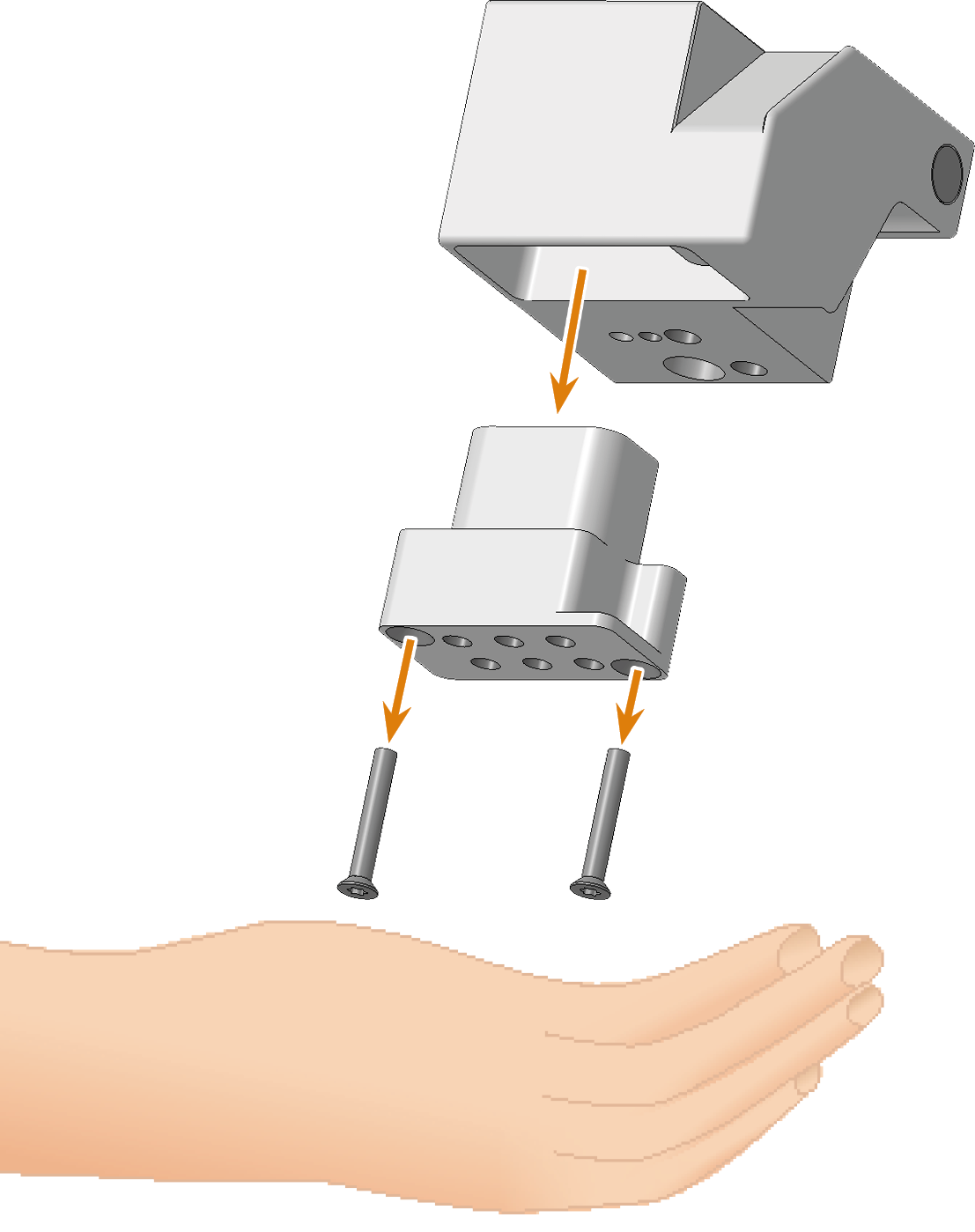

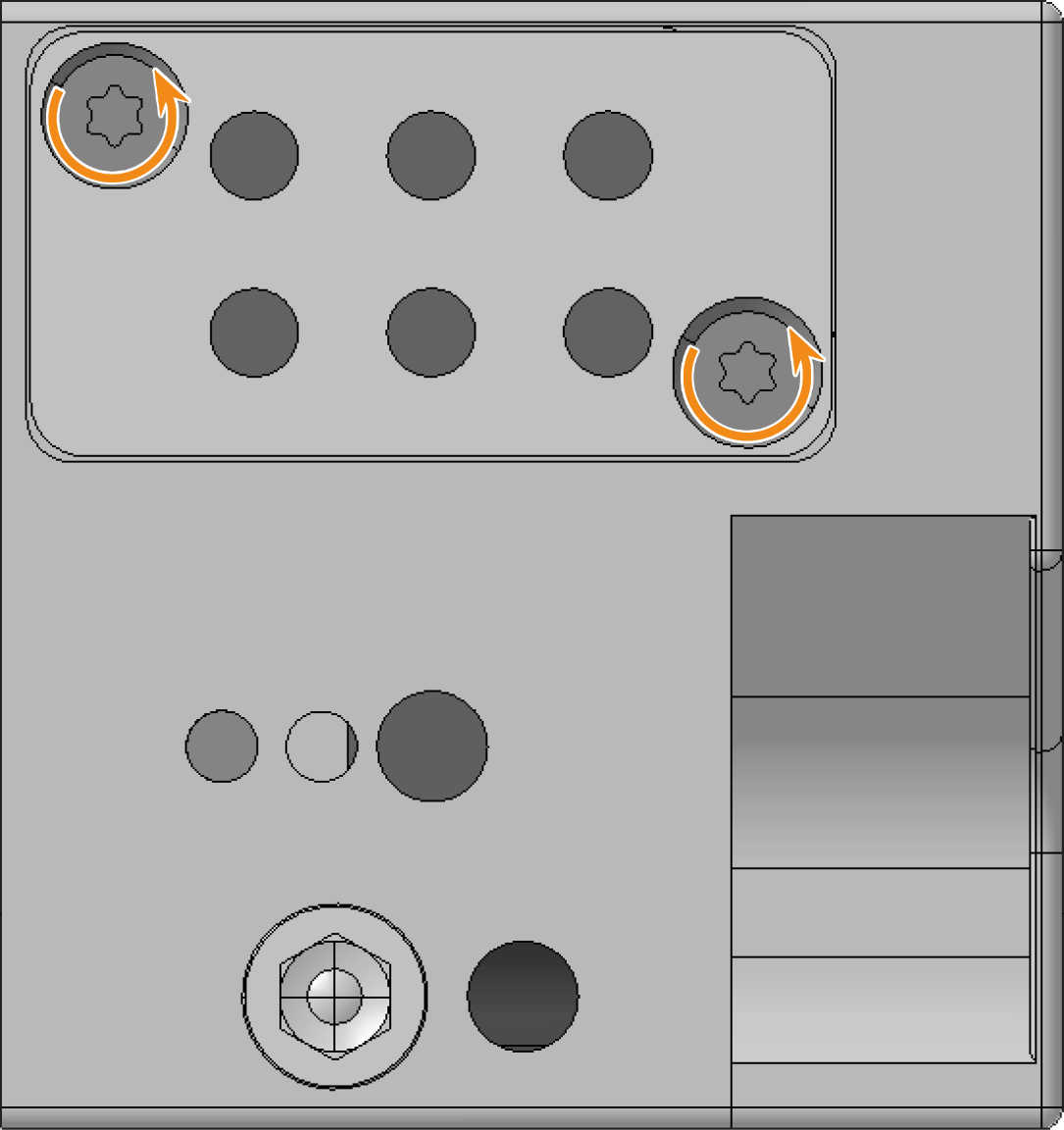

  17. 拧下刀库底面上的橡胶块夹具的 2 个螺钉。

    • 橡胶块夹具和螺钉将滑入您的手中。

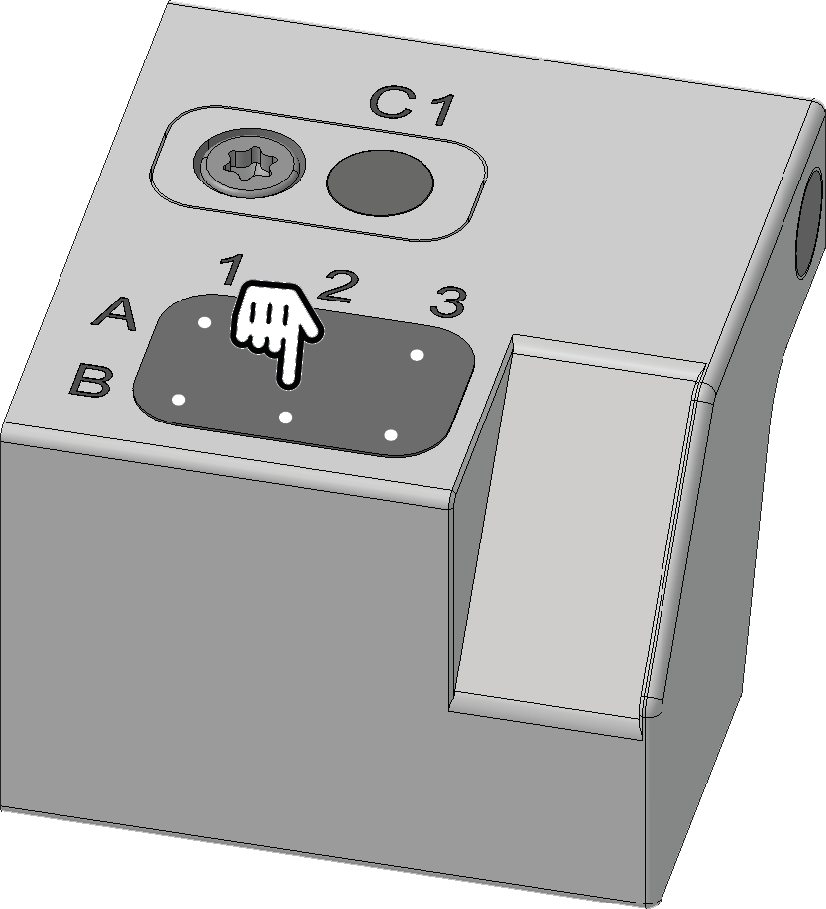

  18. 将橡胶块向下压出开口。

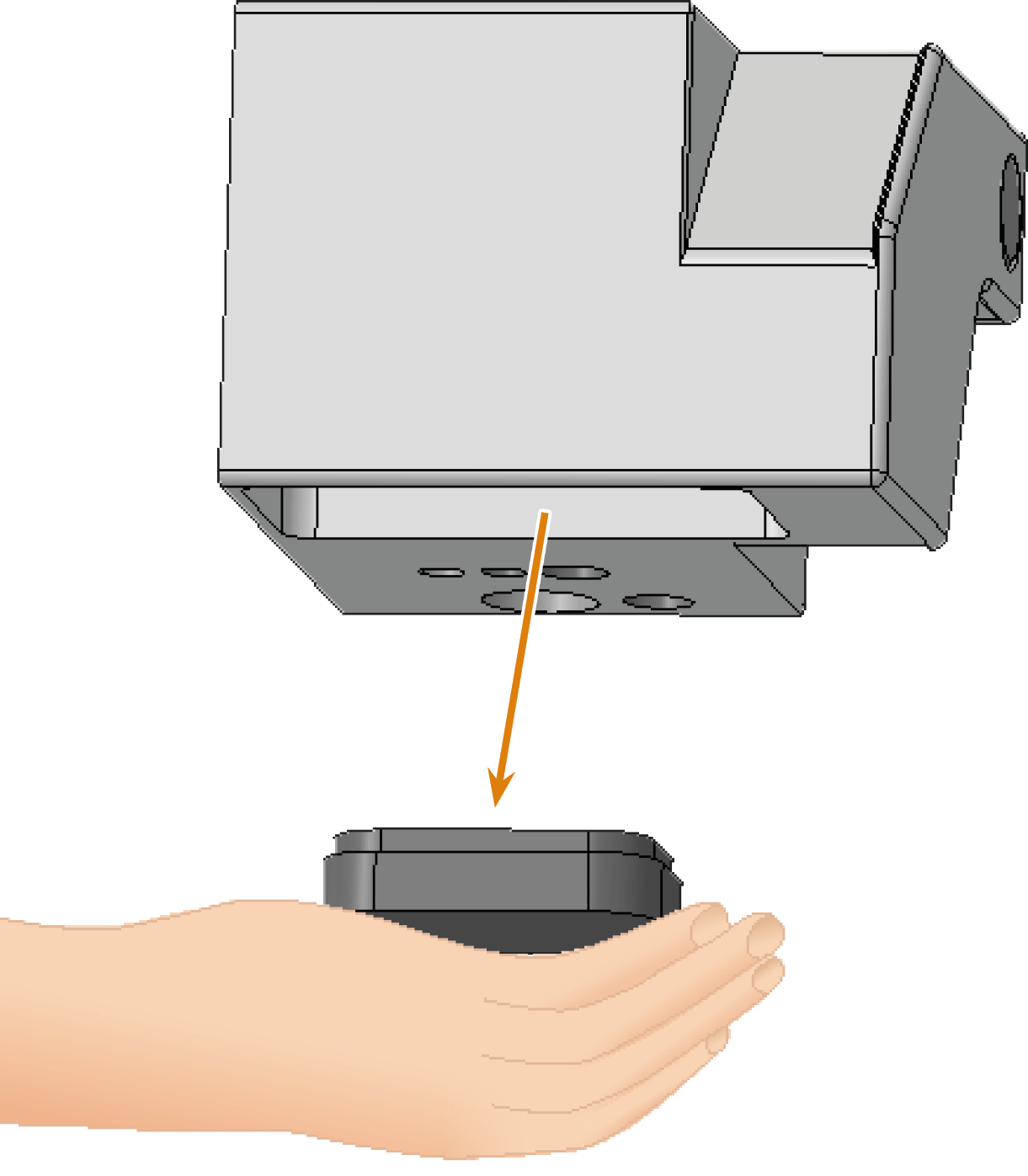

    • 通过开口取下橡胶块。



  19. 拿起所需的备件。

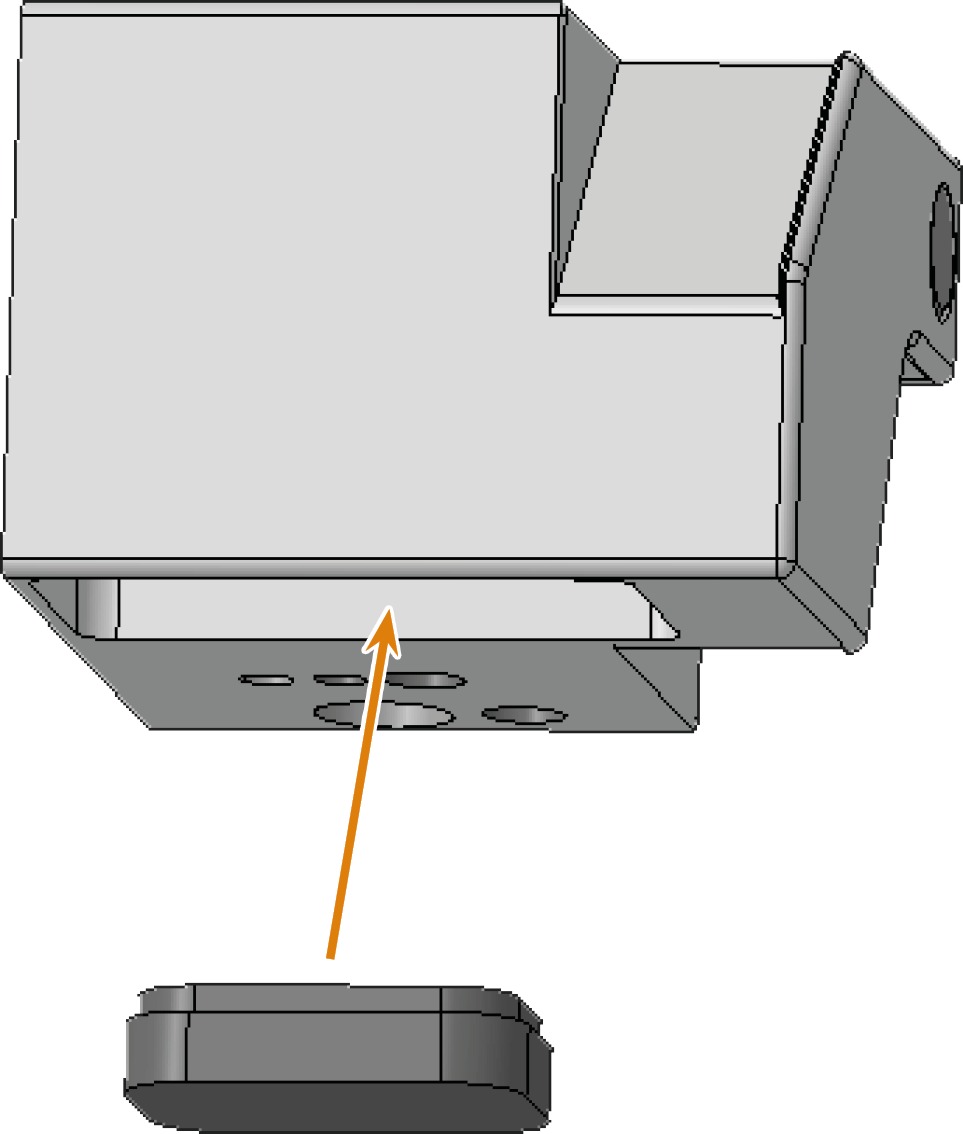

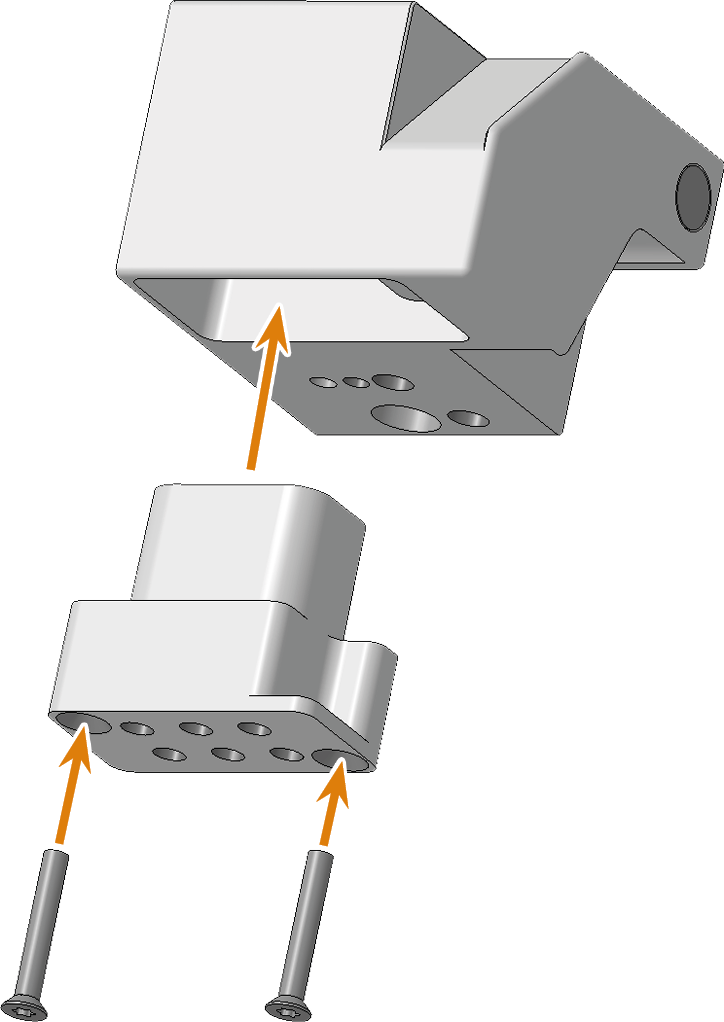

  20. 将橡胶块从下方压入开口。

  21. 将橡胶块夹具插入刀库。

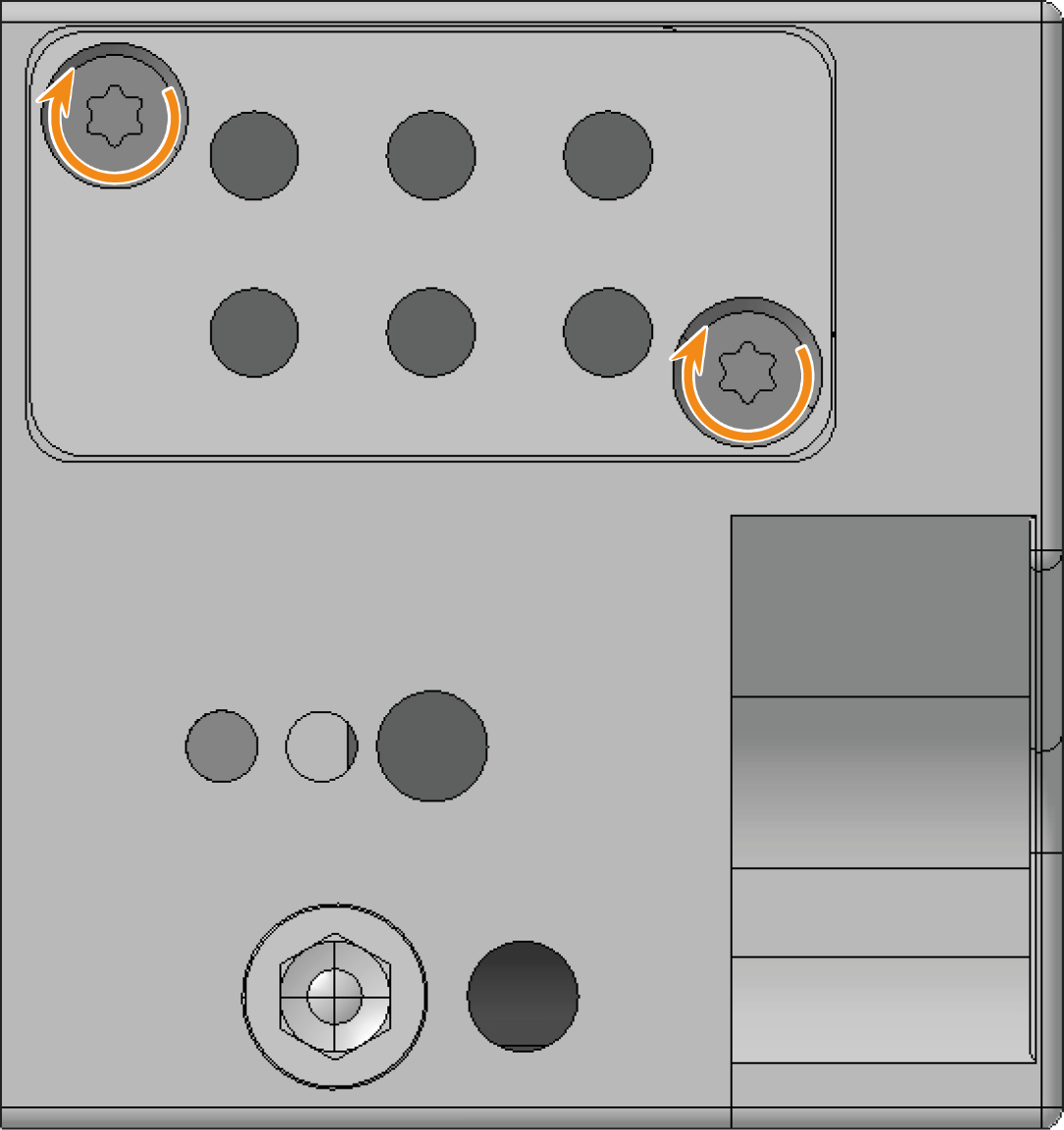

  22. 将 2 个螺钉插入夹具的螺丝孔并拧紧。

  23. 将刀库插入刀库夹。

    24.







  24. 关闭加工室门。

  25. 打开机器的主电源开关。

  26. 启动 DentalCNC。

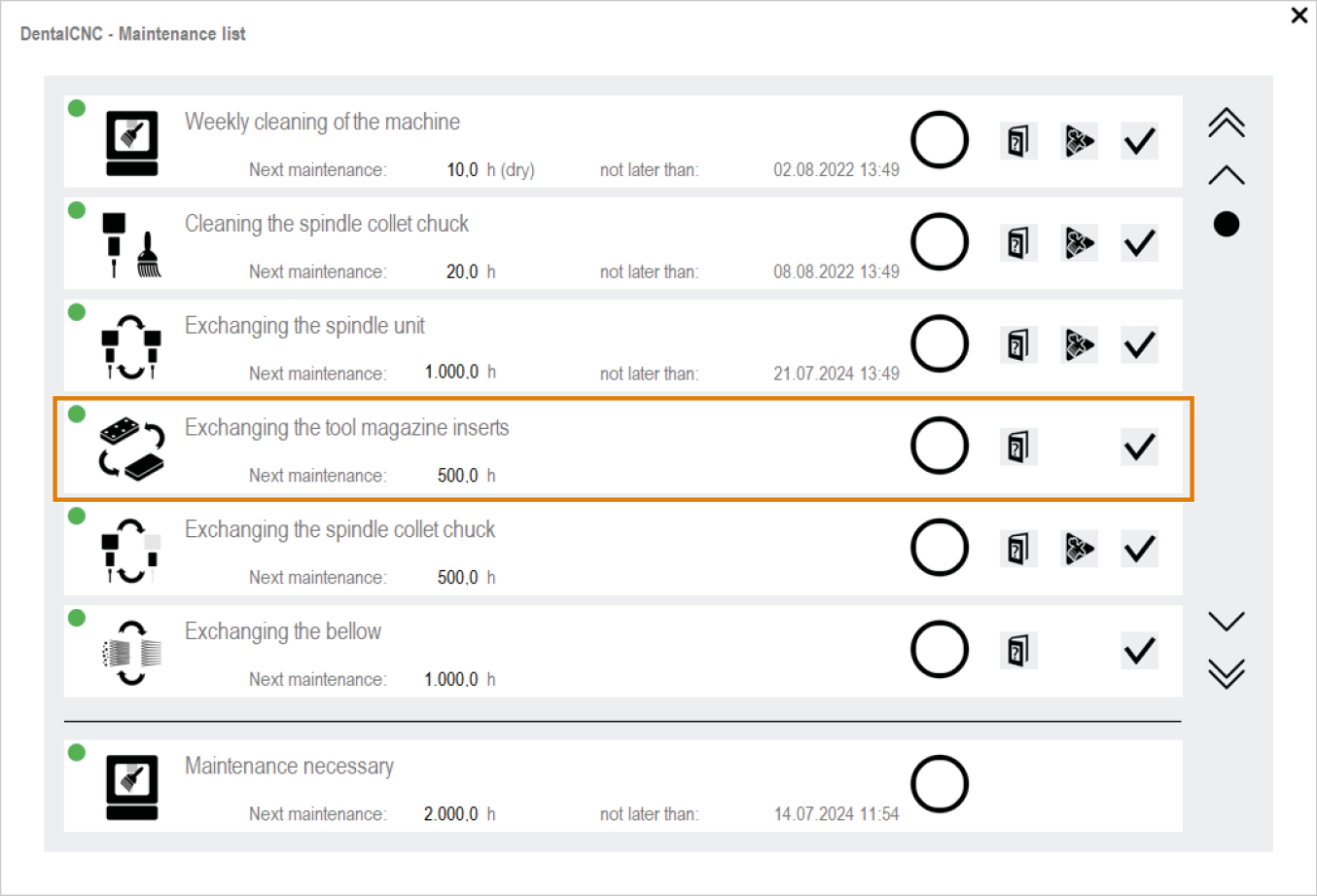

  27. 在主图标栏中选择以下图标来打开 维护部分窗口：

  28. 选择以下图标更换橡胶块：

  29. 按照DentalCNC文档中的说明，使用随附的钻头钻出车针位置。
