适用于： E4

更换对刀仪

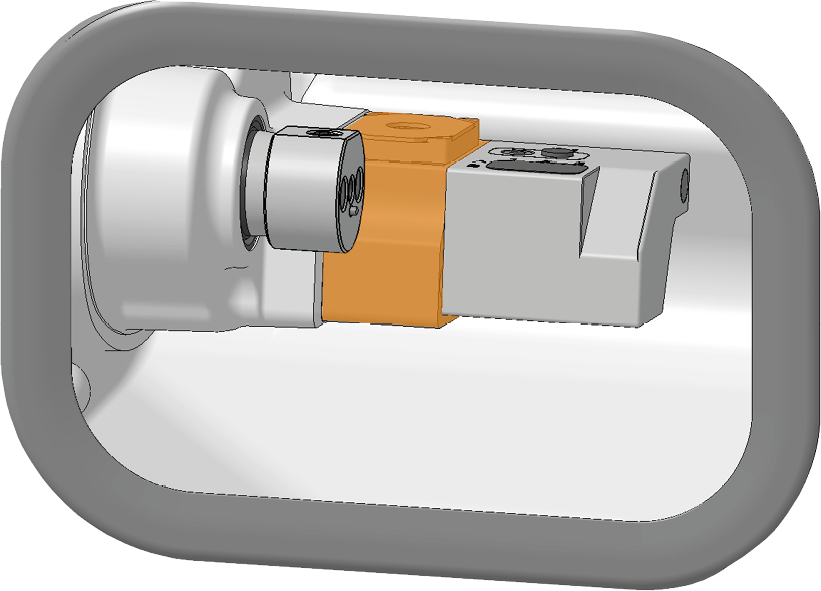

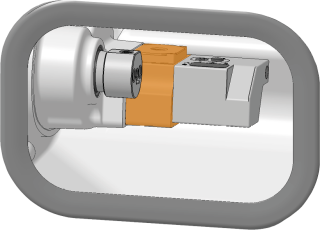

对刀仪位于工作仓中：

1. 准备好：

   1 x 备用对刀仪





   1 x TX20 偏置螺丝刀





   1 x 刀库刀片





   1 x 用于 AirTool 的插件





2. 打开加工室门。

3. 小心！戴上手套。

4. 从刀库夹中拉出刀库。

5. 注意！ 从刀库中取出所有车针。

6. 退出 DentalCNC。











7. 关闭机器的主电源开关。

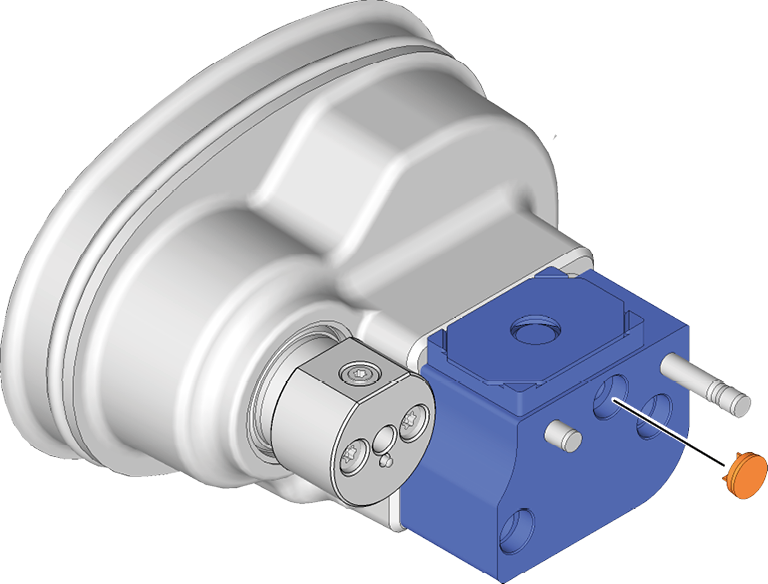

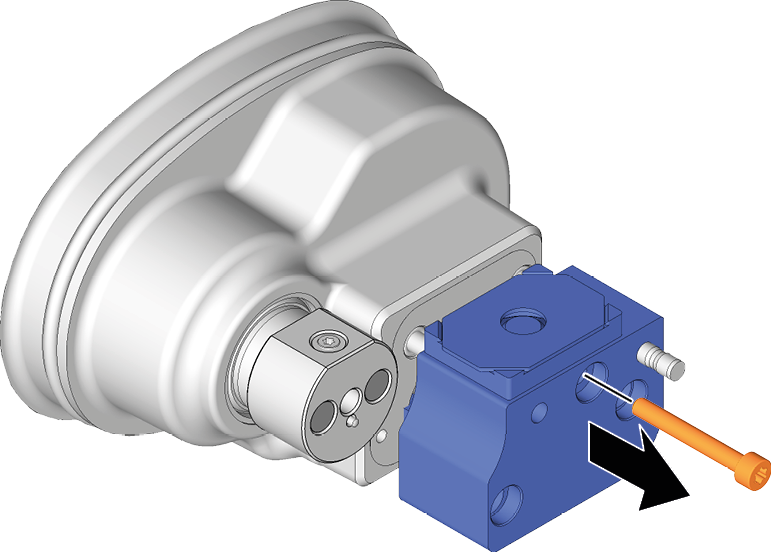

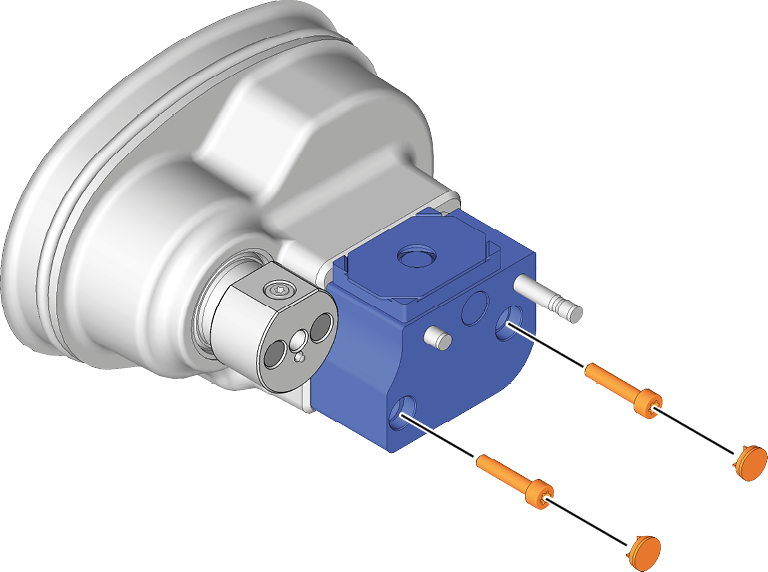

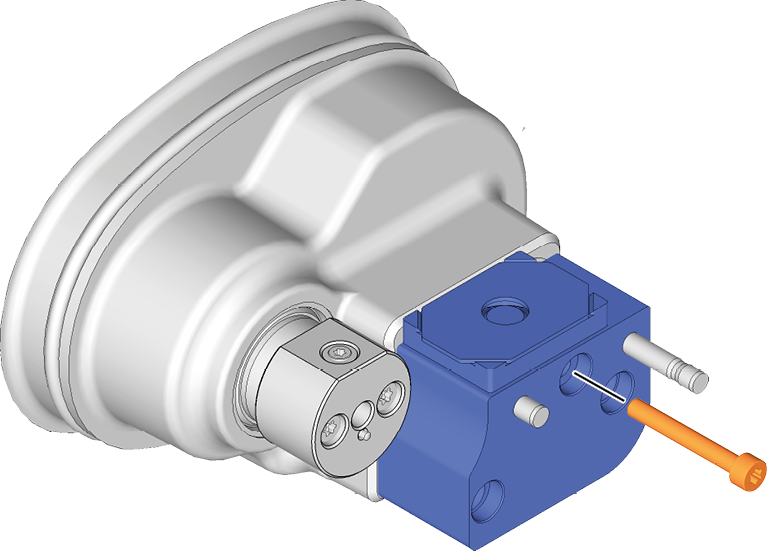

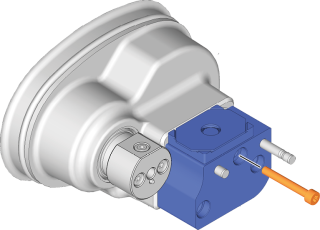

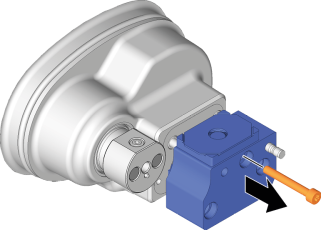

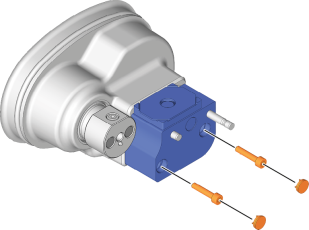

8. 使用 TX20 偏置螺丝刀拧下固定对刀仪的 2 个螺钉。

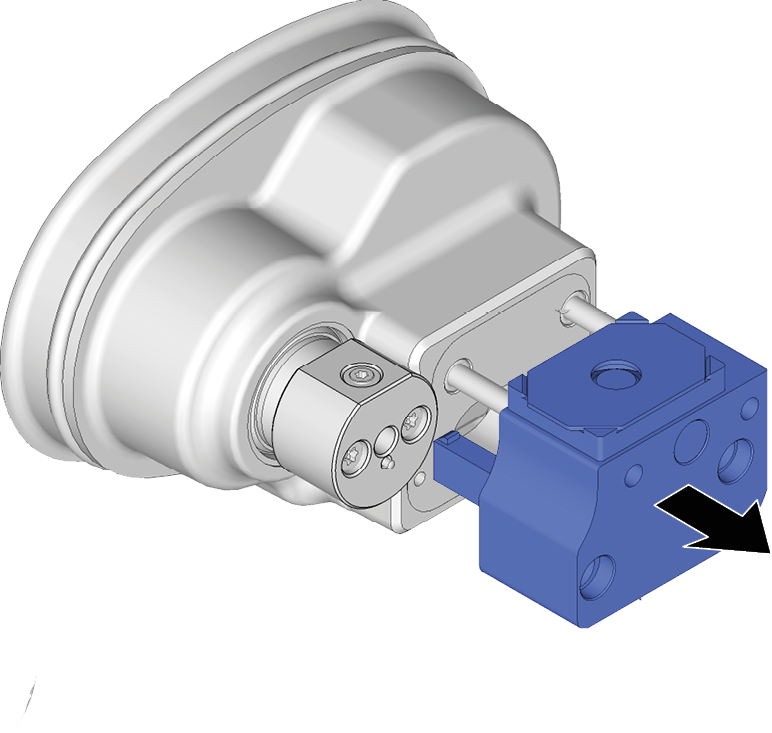

9. 小心地拉出对刀仪。注意插入的对刀仪电缆。

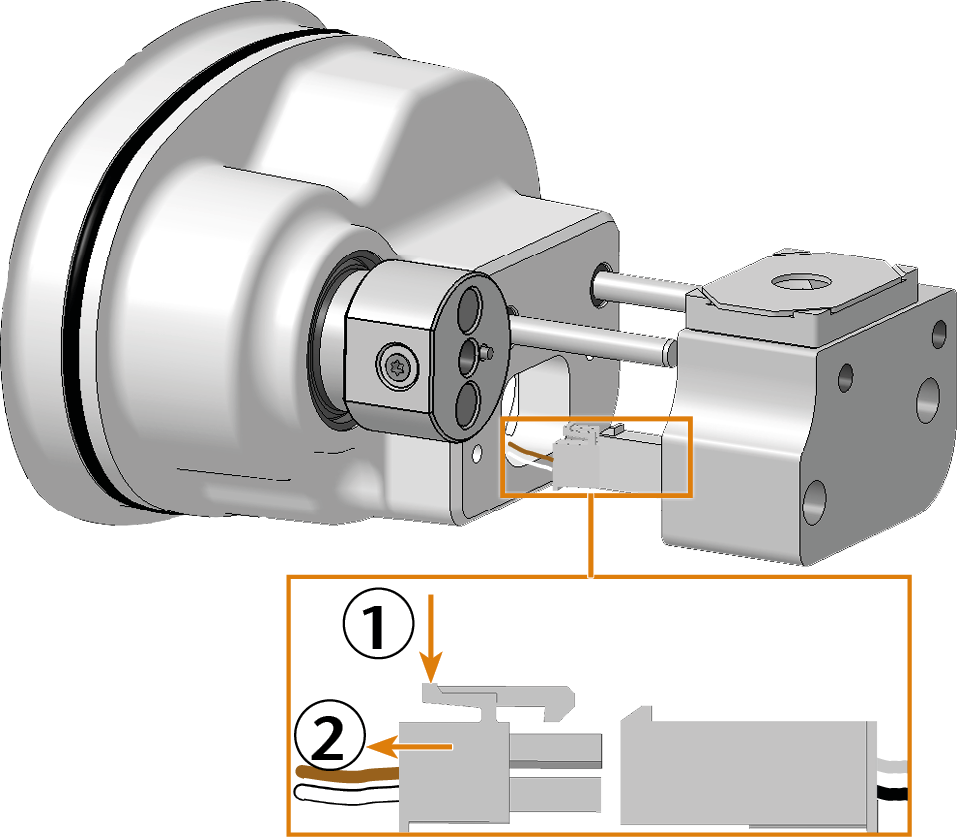

10. 下压对刀仪电缆插头上的横向支架，并将插头从插座中拔出。













11. 从工作仓中取出带电缆的对刀仪。

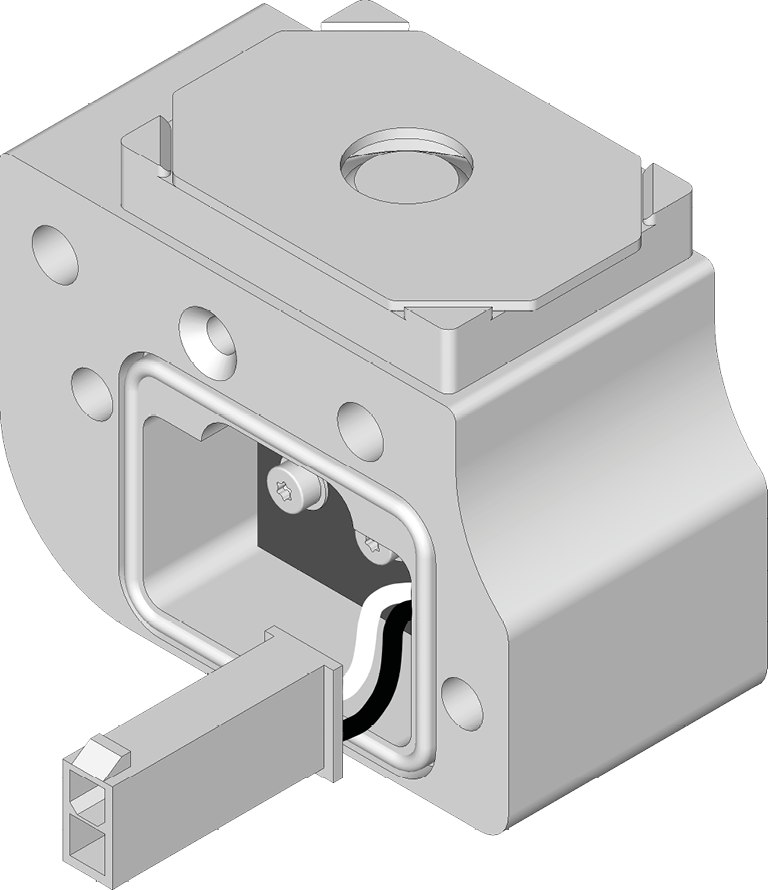

12. 拿起备用对刀仪。

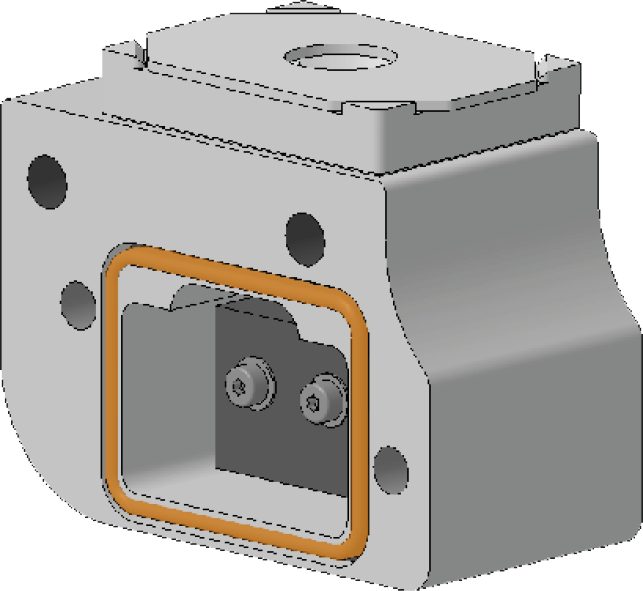

    确保封条（标记为橙色）正确插入。

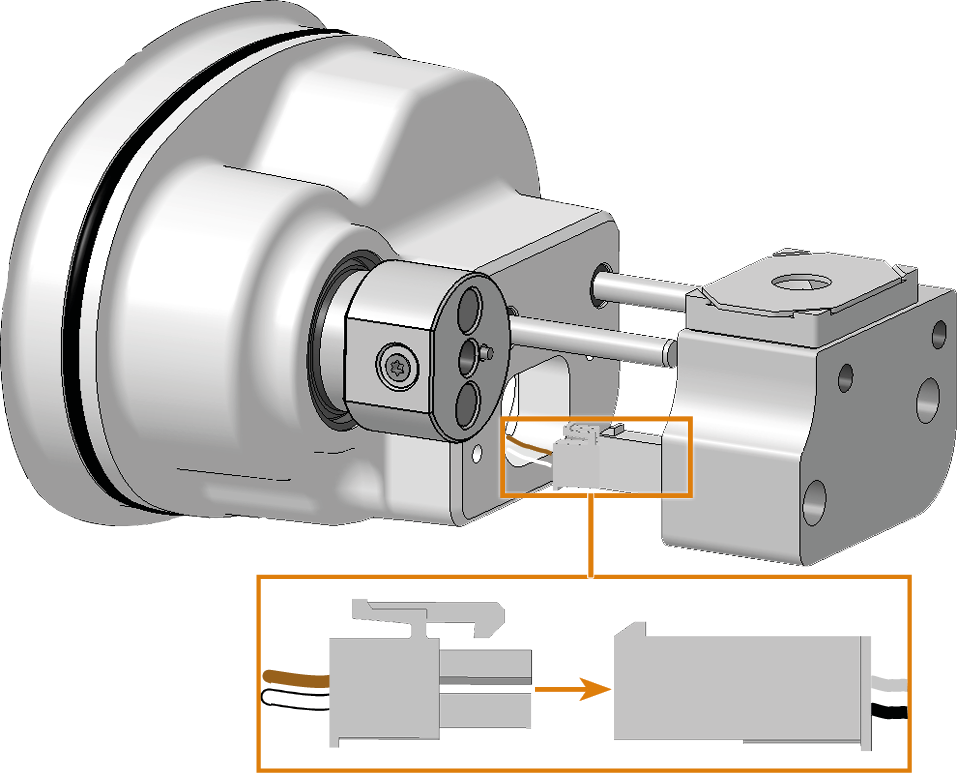

13. 将 A 轴模块中的插头插入对刀仪电缆的插座中。

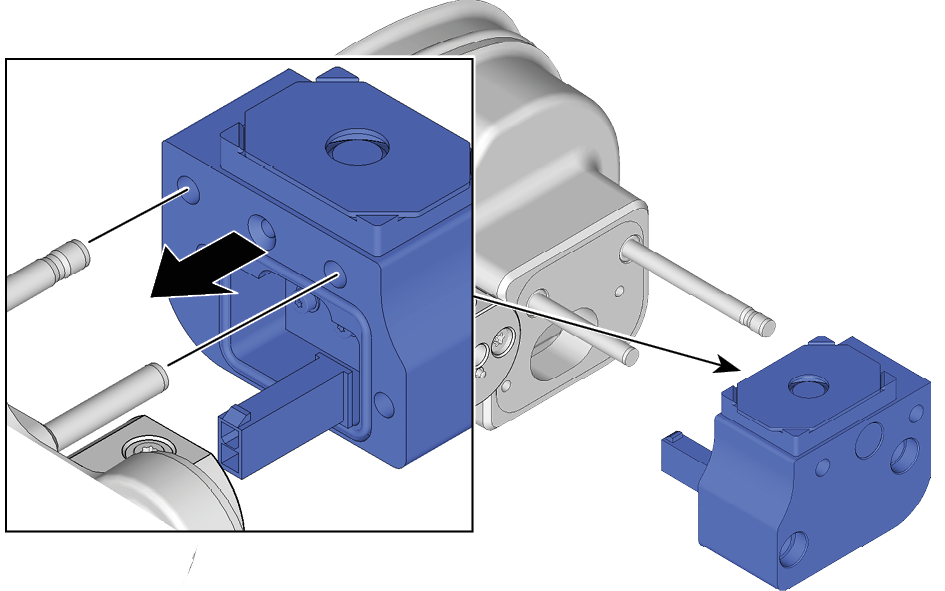

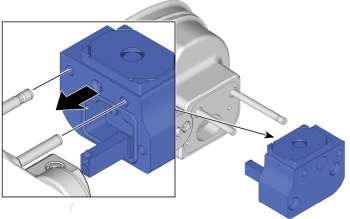

14. 将替换的对刀仪放在定位销上。小心不要损坏对刀仪电缆。

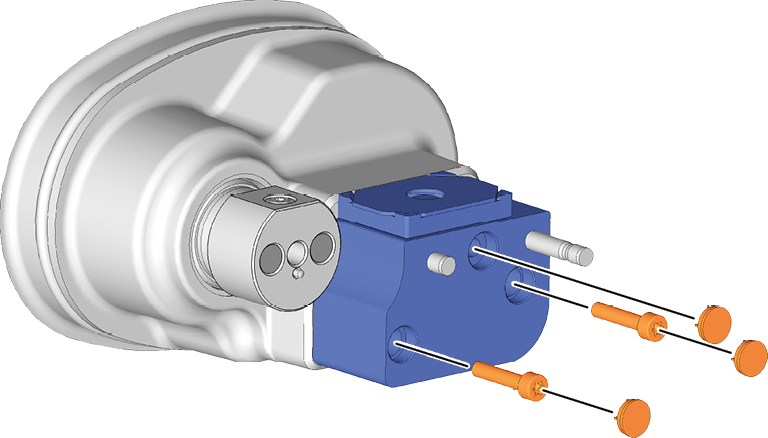

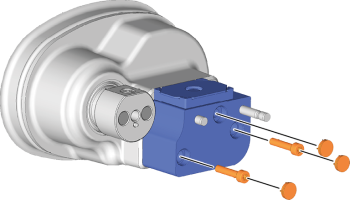

15. 使用 TX20 偏置螺丝刀，用 2 个螺钉拧紧备用对刀仪。

















16. 更换橡胶块和AirTool橡胶块（包含在备用对刀仪的供货范围中）。

     更换橡胶块和相关夹具

17. 关闭加工室门。

18. 打开机器的主电源开关。

19. 启动 DentalCNC。













20. 在 DentalCNC 中执行以下工作：
    1. 测量对刀仪。
    2. 钻出刀具位置。
    3. 校准轴。
