适用于： DentalCAM 8.10

移动和旋转物体

第一次打开新坯料盘时，所有的物体都在坯料的中间位置。您需要把这些物体移到理想位置。

在调整物体的排版视图中，有 2 种方法可以移动和旋转物体：

  • 通过坯料盘显示图 您可在顶视图中用鼠标快速定位和旋转物体。
  • 通过相应的编辑 该过程步骤更多，但可为您提供更多的选项。
  • 在主图标栏中选择以下图标来打开用于调整物体的排版视图：

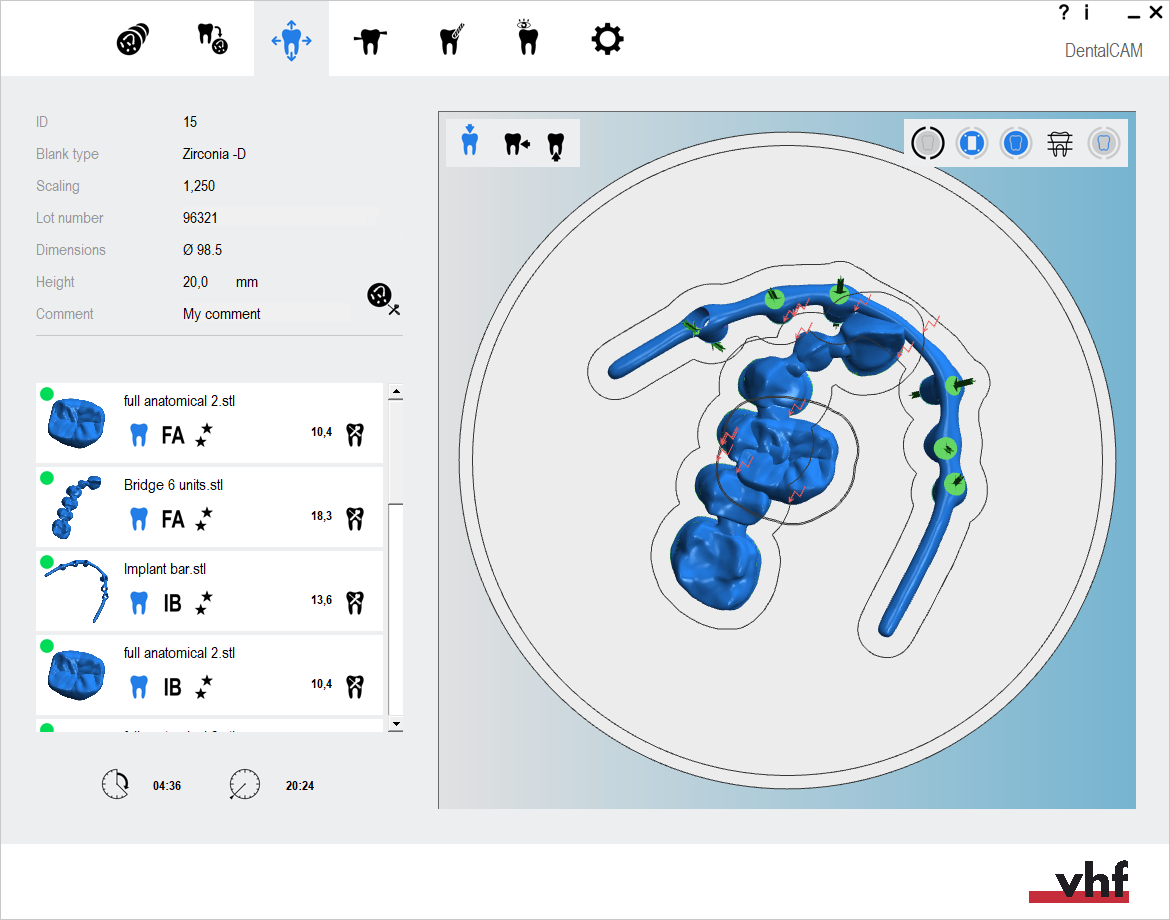

所有物体都在坯料盘中间的新坯料盘

使用顶视图在 X 和 Y 方向上移动物体

该程序属于简单排版工作流程的步骤 1。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 3。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

经由顶视图在 X 方向和 Y 方向上移动物体意味着从上方俯视坯料盘沿着 2D 平面中的 X 轴和 Y 轴移动物体。

如要在水平和垂直方向上快速移动物体，请执行以下操作：

  1. 选择顶视图。 切换胚料盘显示图的视图
  2. 选择并按住要移动的物体。
  3. 拖动鼠标将物体移动到所需位置。
  4. 释放鼠标键。
  5. 验证物体是否位于坯料的边界内。红色闪电符号表示位置不正确。
  6. 验证所有物体的加工区域没有过多的重叠。红色闪电符号表示位置不正确。

    • 当使用钴铬合金 (CoCr) 或钛合金时，加工区域不得有任何重叠。

    • 可以在一般应用设置中停用对坯料盘边界的必要安全距离。 扩展的铣削范围

在顶视图中绕 Z 轴快速旋转物体

该程序属于简单排版工作流程的步骤 2。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 4。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

围绕 Z 轴旋转物体，如下所示：

  1. 选择并按住要旋转的物体。

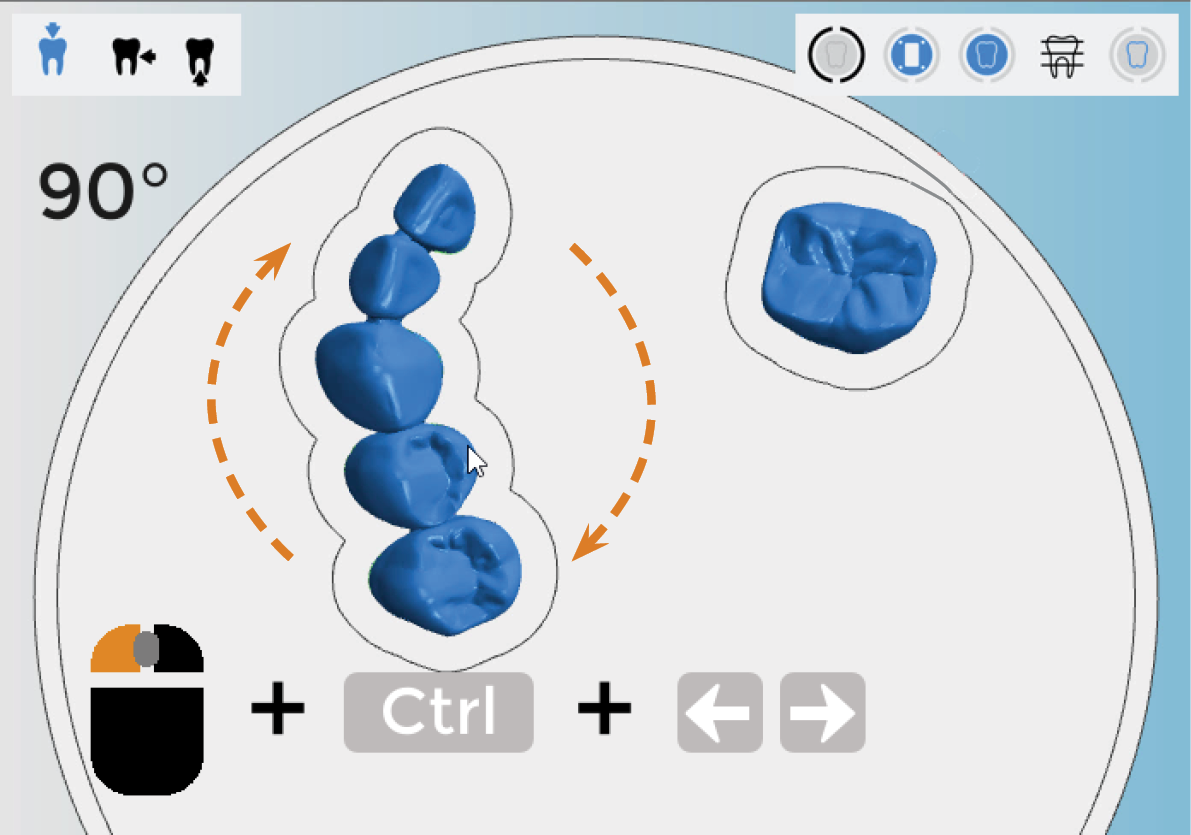

  2. 如果要将物体旋转 90°：
    1. 按住 Shift 或 Ctrl 键。
    2. 按向左箭头键逆时针旋转物体，或按向右箭头键顺时针旋转物体。

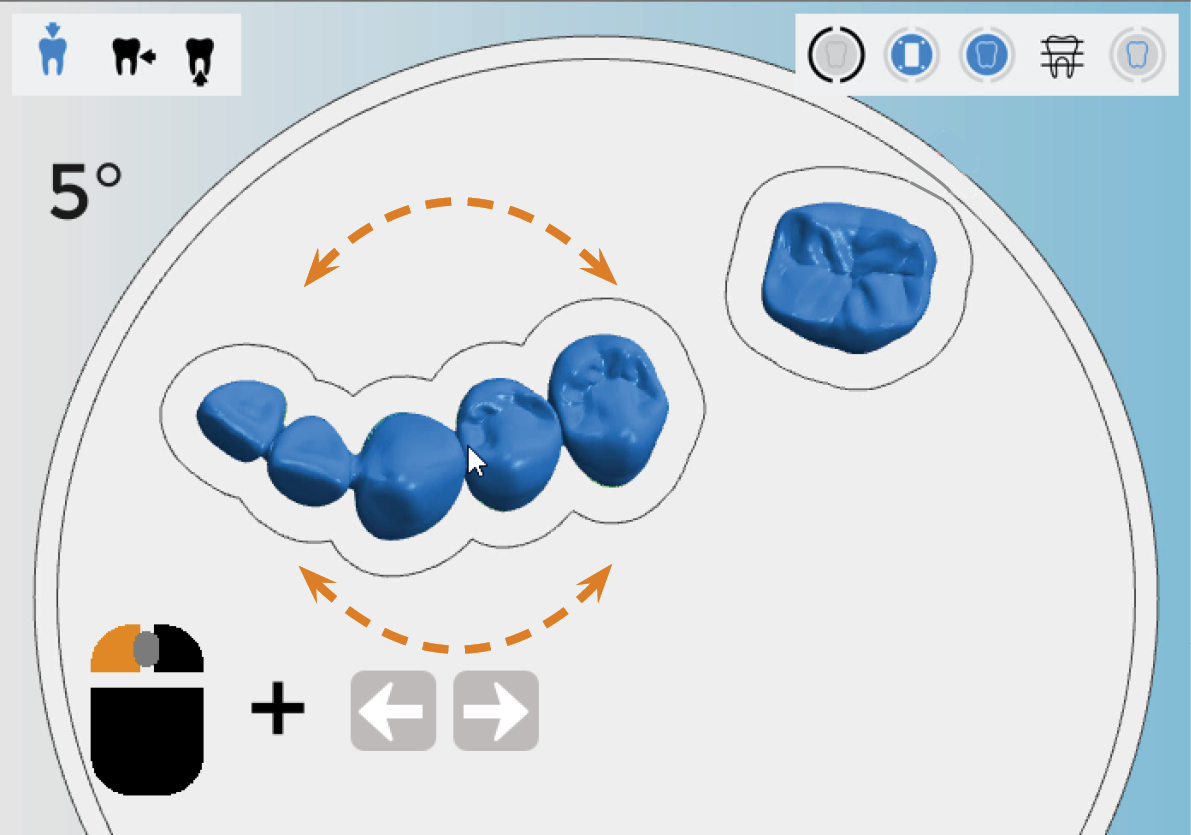

  3. 如果要将物体旋转 5°，按向左箭头键逆时针旋转物体，或按向右箭头键顺时针旋转物体。

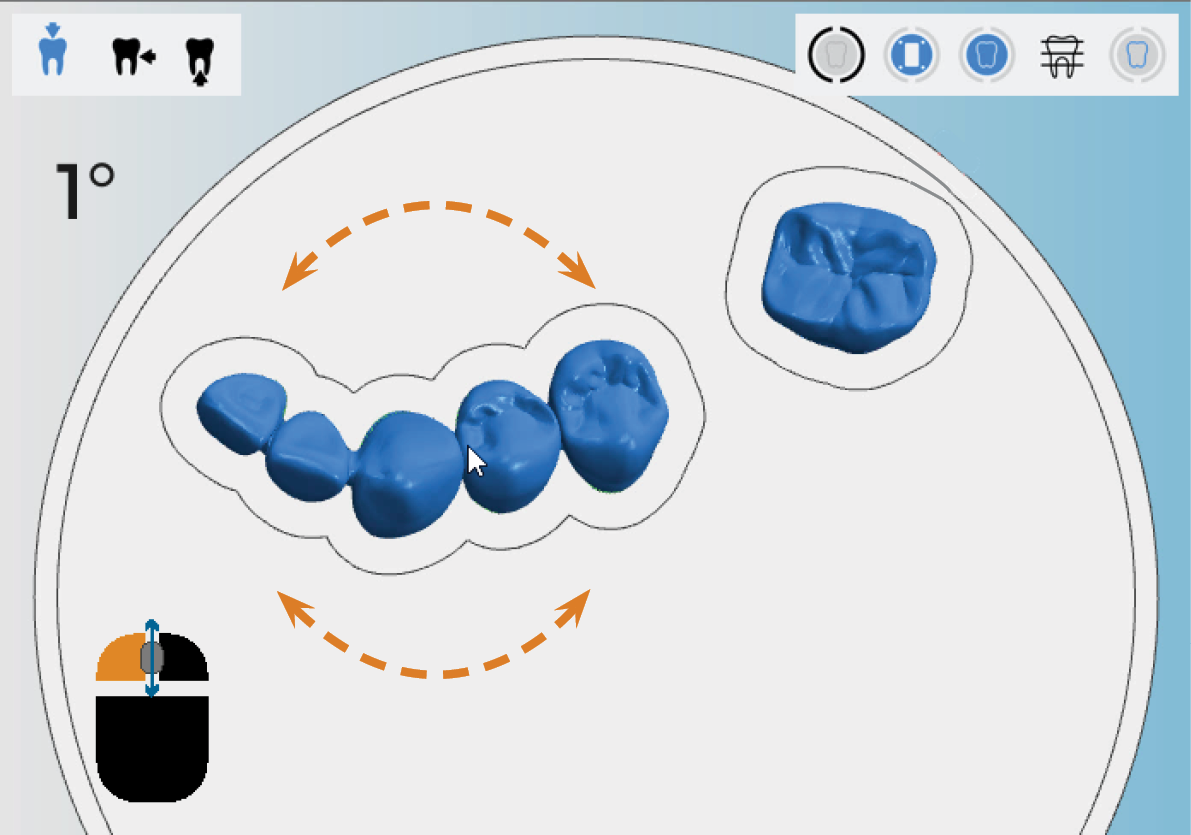

  4. 如果要以 1° 为步进单位旋转物体，请使用鼠标滚轮：
    • 将鼠标滚轮向远离您的方向滚动，以顺时针旋转物体。
    • 将鼠标滚轮向靠近您的方向滚动，以逆时针旋转物体。
  5. 释放鼠标键。

将顶视图中的物体旋转 1°、5°、90°

在块料中移动和旋转物体

该程序属于简单排版工作流程的 1 & 2 步骤 。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 3 & 4。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

每个坯料块中可放置一件或多件物体。请遵循定位和旋转物体的标准程序。详细的块料具体任务如下：

  1. 创建一个加工任务，然后为块料选择坯料类型。

  2. 将合适的物体导入加工任务。

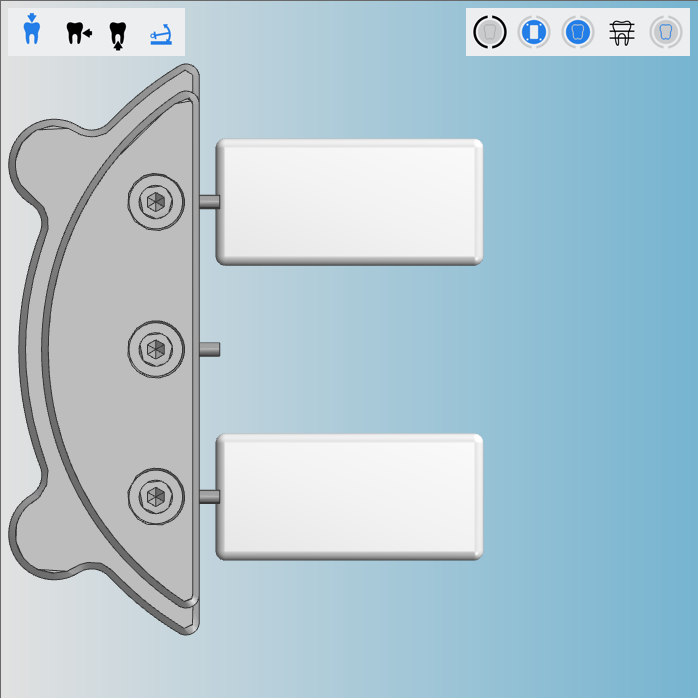

    • DentalCAM 显示块料固定器以及当前机器可以在 1 个加工任务中处理的最多块数。

      不同的机器在每个加工任务中可以处理不同数量的坯料块。有时坯料块的数量受所选坯料类型的限制

    将物体拖动到块料上时，放置辅助工具可以自动定位物体

  3. 通过选择坯料显示图左上角的相应图标来激活或停用放置辅助：

    • 放置辅助已激活 （推荐）：
    • 放置辅助已停用：

    带有图标的图标栏，表示已激活放置辅助（标记为橙色）

    • 在激活放置辅助的情况下将物体拖动到坯料块上时，该物体会自动捕捉到 X 轴和 Y 轴上的适当位置。

  4. 如果需要，则围绕 Z 轴旋转物体，以使它们完全位于块内。您也可以绕 X 轴和 Y 轴旋转它们。

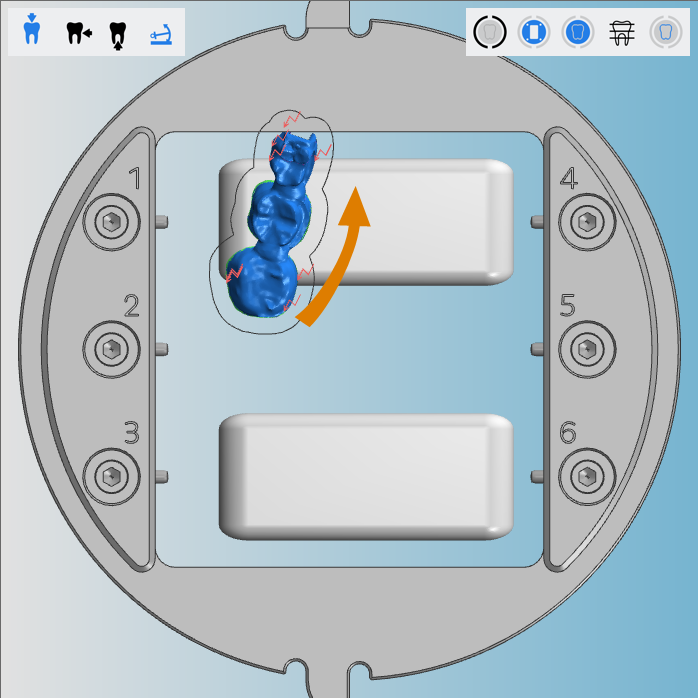

    5. 旋转前块料中嵌套的物体

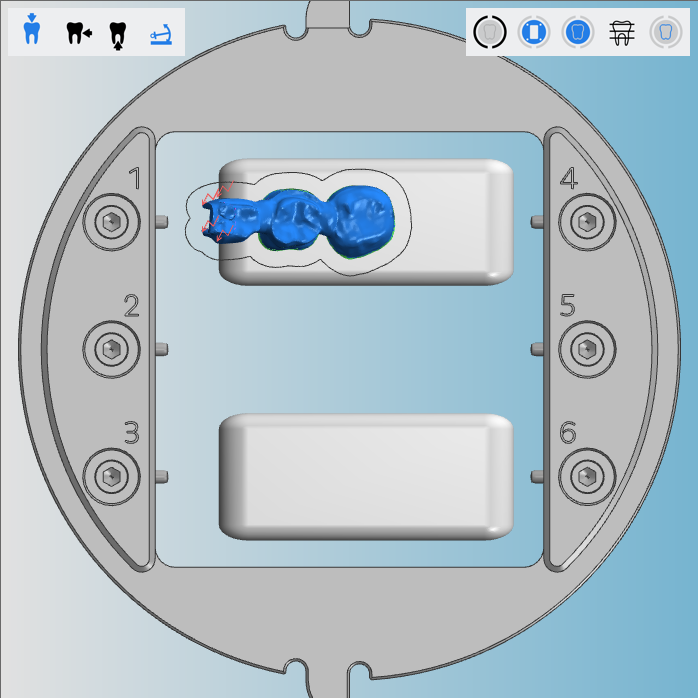

    旋转后块料中嵌套的物体

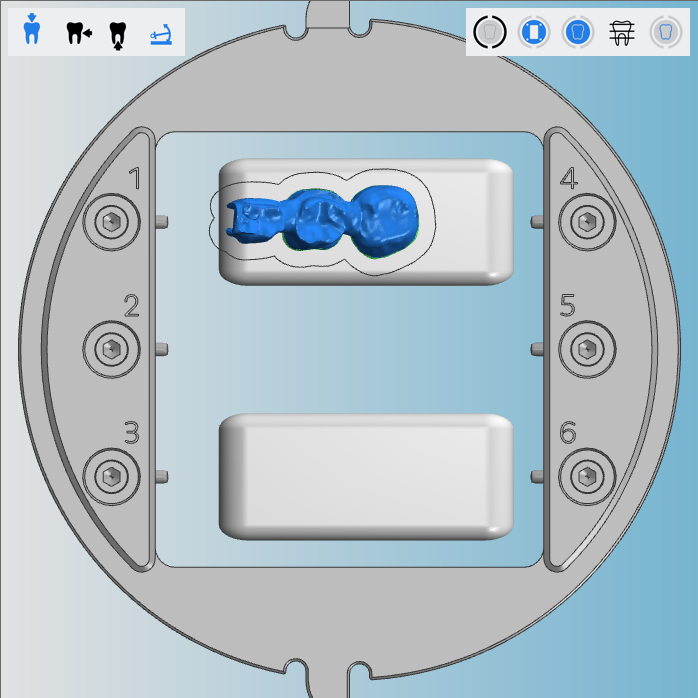

  5. 移动物体直到将其完全定位在坯料块中。

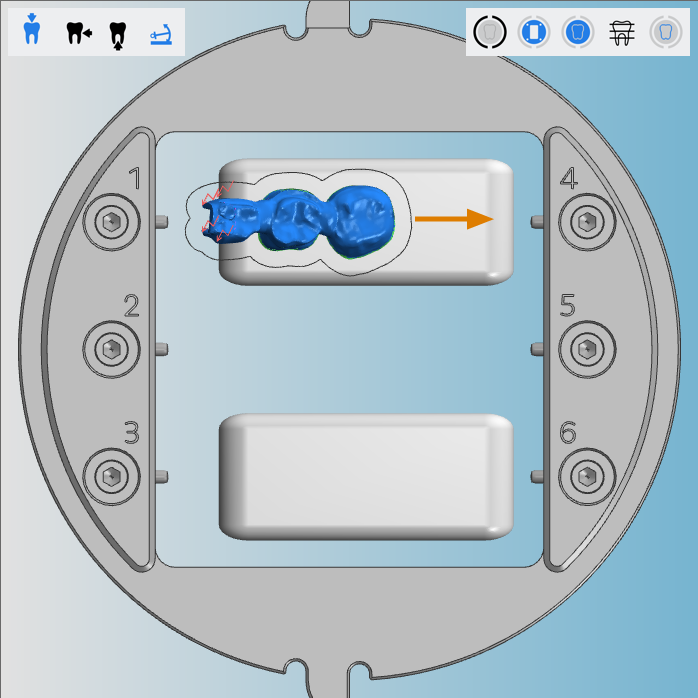

    6. 需将该物体移到右边

    将物体拖动到块料上时，放置辅助工具可以自动定位物体

通过编辑功能移动和旋转物体

该程序不属于简单排版工作流程。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 3 – 5。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

用于移动和旋转物体的编辑功能可让您在所有方向 (X、Y、Z) 上移动物体，并围绕所有轴旋转物体。使用此功能时，坯料盘显示图中的视图是可调整的，因此您可以从各个角度查看坯料盘。

您还可以通过该功能执行以下操作：

  • 可以更改原始 STL 文件的方向。
  • 可以通过键盘为输入物体的位置和旋转数值。

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。

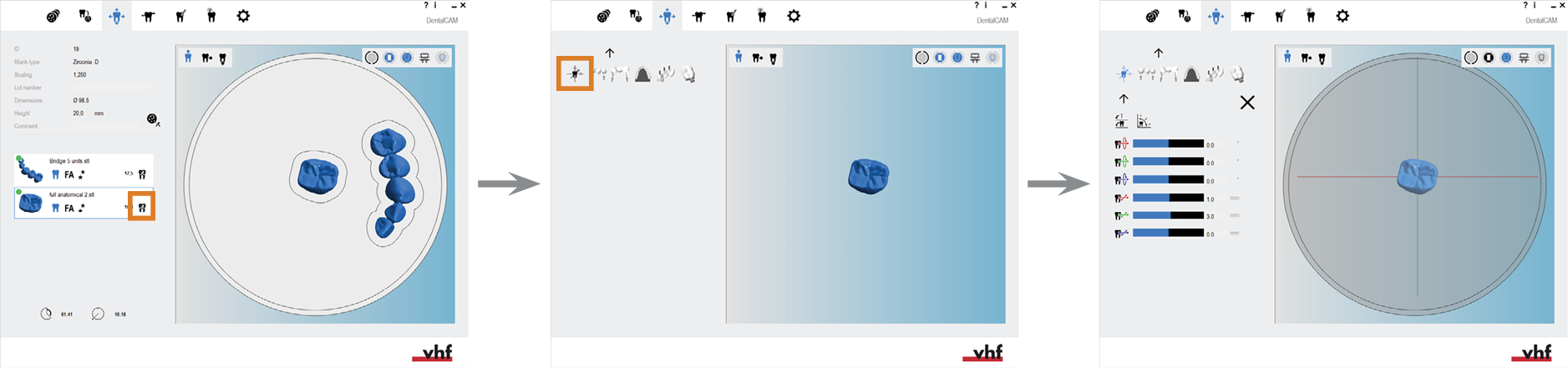

  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开移动/旋转物体的编辑功能，请选择以下图标：

打开移动/旋转物体的编辑功能（标记为橙色的图标）

  • 在左列中，显示了用于移动和旋转物体的几个图标和数值进度条。在坯料显示图中，3 种颜色的线条表示三个轴 (X、Y、Z)：
  • X 轴：红线
  • Y 轴：绿线
  • Z 轴：蓝线

左列中的控制元件用于旋转/移动物体（所有轴）

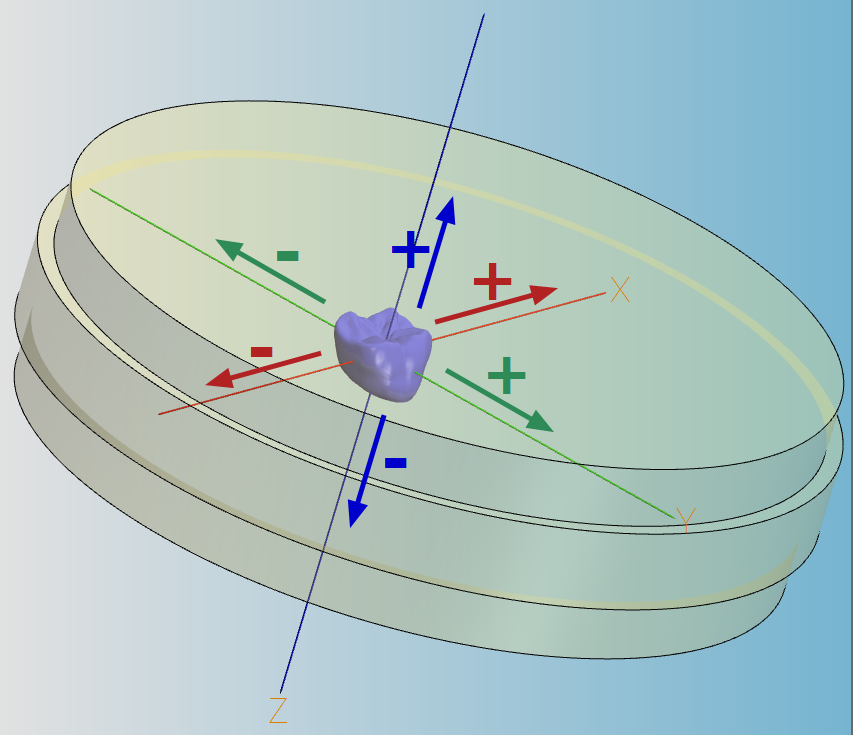

坯体显示图中的线表示移动和旋转对象的轴

步 1: 在旋转 STL 数据或旋转轴之间切换

如果要绕 X 轴或 Y 轴旋转物体，则根据使用的机器类型有 2 个选项：

  • 如果使用 5 轴机床，DentalCNC 则可以在加工过程中旋转机器的第二个旋转轴，或者应用程序可以旋转 STL 文件中的物体数据。
  • 如果使用 4 轴机床，DentalCNC 可以旋转 STL 文件中的物体数据。

这些选项之间的差异：

  • 如果您使用机器的第二个旋转轴，DentalCNC 将保持 STL 文件不变。但是，您将受限于机器的机械旋转范围（有关具体数值，请参阅机器的文档）。
  • 如果调整 STL 数据，则可以将物体以更大的程度旋转。但是，DentalCNC 将覆盖原始的 STL 文件。

当您在选项之间切换时，DentalCNC 将重置物体的定位和方向，您所做的所有更改都将丢失。

用于在 STL 数据和轴旋转之间切换的图标的位置（标记为橙色）

  • 切换图标以设置使所需的旋转模式：

    • 旋转旋转轴

    旋转 STL 数据

    • 发生以下情况：
      1. DentalCAM 重置物体的定位和方向。

      2. 如果您通过更改 STL 文件激活了旋转：

        用于围绕 X 和 Y 轴旋转物体的数值进度条和输入框将在所有机器上显示。

      3. 如果您通过旋转轴激活了旋转：

        如果使用 4 轴机床，则将隐藏用于围绕 X 轴和 Y 轴旋转物体的数值进度条和输入框。

        对于 5 轴机器，会显示所有的数值进度条。

步 2: 在物体的粗略对齐和精细对齐之间切换

使用相应的编辑功能时，DentalCNC 为沿 X、Y 和 Z 轴移动物体提供 2 种精度等级：

  • 粗略对齐您可以用数值进度条在整个坯料盘上以 0.5 mm 的步进单位移动物体。

    速度比精度更为重要时，尤其需要使用该选项。

  • 精细对齐您可以将物体相对于其中心在每个方向上移动 5 mm。您可以用数值进度条以 0.1 mm 的步进单位移动物体。

    这对于物体需要以极高的精度定位的情况很有用。

用于在粗略对齐和精细对齐之间切换的图标的位置（标记为橙色）

  • 切换图标以设置使所需的旋转模式：

    • 粗略对齐

    精细对齐

    • 发生以下情况：

      1. 如果您选择了精细对齐：

        数值进度条和输入框中的值是相对于物体中心所设置的。

      2. 如果您选择了粗略对齐：

        数值进度条和输入框中的值是相对于坯料盘所设置的。

步 3: 通过图标在 X / Y / Z 轴方向移动物体

  1. （可选） 如要将坯料显示图中的视图与 X / Y / Z 轴对齐，请选择以下图标，直到设定所需的视图方向：
    • X：
    • Y：
    • Z：

  2. 通过增加或减少图标旁边的数值进度条来移动物体。

  3. 替代方案：在数值进度条右侧的输入栏中输入单位为毫米的移动距离。

    示例： 增加/减少数值进度条并输入物体的移动距离

  4. 使用下方箭头图标保存更改：

  5. 使用上方箭头图标关闭编辑功能区域：

步 4: 通过图标围绕 X、Y、Z 轴旋转物体

  1. （可选） 如要将坯料显示图中的视图与 X / Y / Z 轴对齐，请选择以下图标，直到设定所需的视图方向：
    • X：
    • Y：
    • Z：
  2. 通过增加或减少图标旁边的数值进度条来旋转物体。
  3. 替代方案：在数值进度条右侧的输入栏中输入旋转角度。

    示例： 增加/减少数值进度条并输入物体的旋转角度

  4. 使用下方箭头图标保存更改：

  5. 使用上方箭头图标关闭编辑功能区域：

下一步是什么？

参考资料：

定位物体的规则和建议

用于调整物体的下一个常规步骤：

检查钻孔范围和型腔的正确标记
