适用于： DentalCAM 8.10

标记和删除钻孔范围

该程序属于简单排版工作流程的步骤 4。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 7。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

如果物体包含无法识别或识别不正确的钻孔，则必须通过相应的编辑功能手动指定钻孔范围。否则，将无法正确加工物体。此功能还允许您指定斜角钻孔。

检查您的坯料中所有物体的所有钻孔范围是否有适当的标记。

检查钻孔范围和型腔的正确标记

纠正钻孔范围的标记之前，您需要删除不正确的标记。

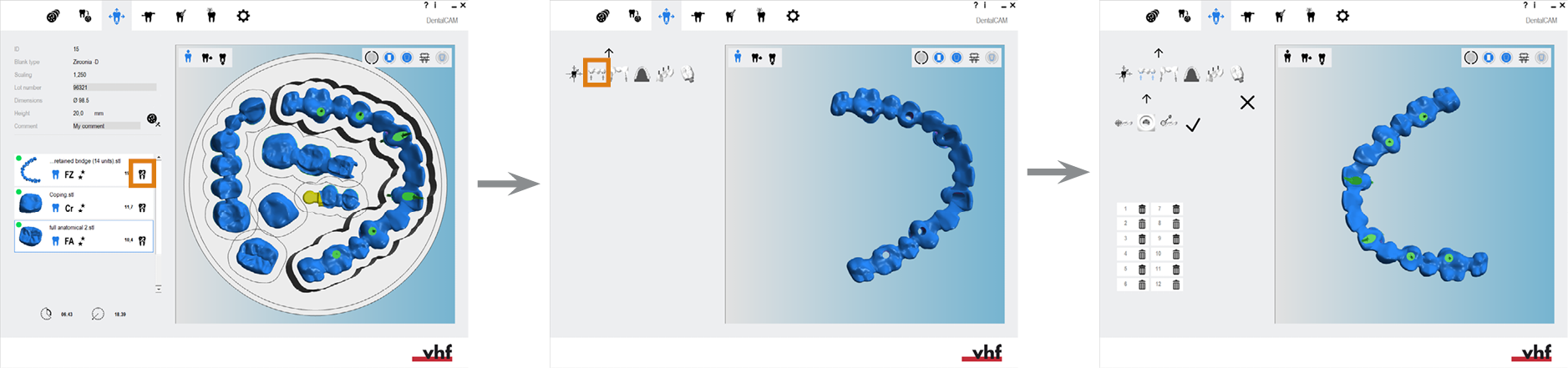

  • 在主图标栏中选择以下图标来打开用于调整物体的排版视图：

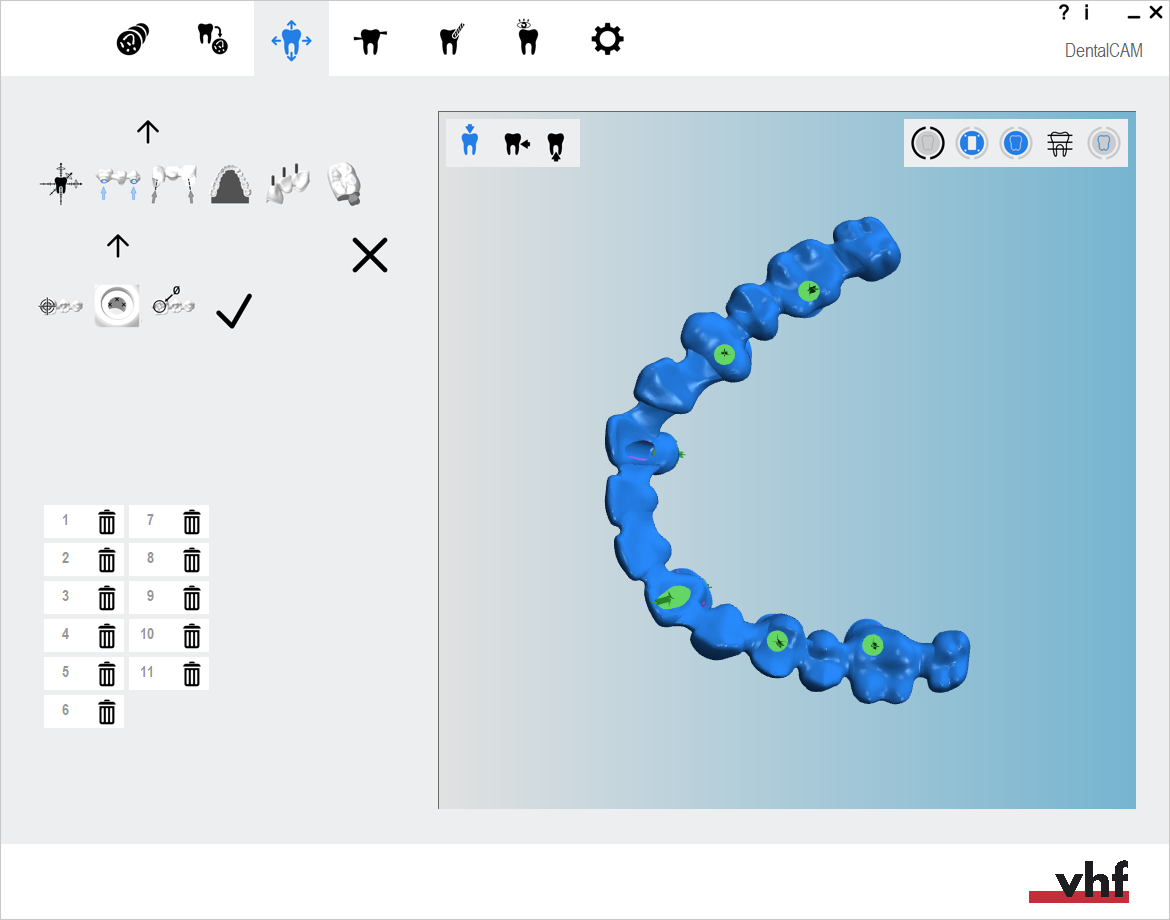

在用于调整物体的排版视图中删除和标记钻孔范围

删除钻孔范围

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。



  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开用于标记钻孔范围的编辑功能，请选择以下图标：

    4. 打开标记钻孔范围的编辑功能（标记为橙色的图标）

    • DentalCAM 在左列显示一个列表，其中包含所有标记的钻孔范围。

    1 个物体对应的所有标记钻孔范围的列表

  4. 如要在列表中找到所需的钻孔范围，请选择在坯料显示图中指示钻孔方向的相应箭头。
    • DentalCAM 用蓝色边框标记列表中选定的钻孔范围。

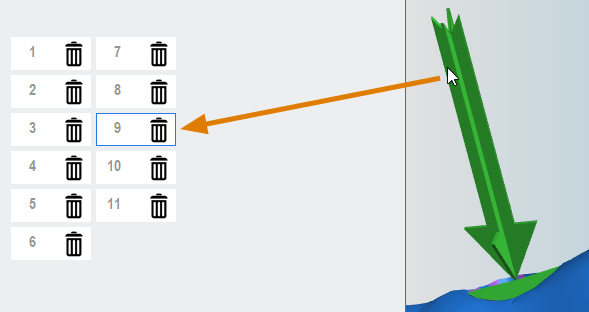

    选择钻孔范围的箭头来标记相应的列表条目

  5. 如要删除钻孔范围，请选择以下图标：
    • DentalCAM 从列表中删除条目，并在坯料显示图中直观呈现钻孔范围。
  6. 手动标记钻孔范围。否则钻孔将无法正确加工。

  7. 使用下方箭头图标保存更改：

  8. 使用上方箭头图标关闭编辑功能区域：

标记钻孔范围

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。



  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开用于标记钻孔范围的编辑功能，请选择以下图标：

    4. 打开标记钻孔范围的编辑功能（标记为橙色的图标）

    • 用于标记钻孔范围的图标栏显示在左列。

    用于标记钻孔范围的图标栏；按照工作流程从左到右排列

    1. 用于启动工作流程的图标
    2. 用于设置测量点的图标
    3. 用于指定钻孔直径的图标
    4. 用于完成工作流程的图标
  4. 如果物体有任何不能正确标记的钻孔范围，请将其删除。
  5. 选择左列中的以下图标来启动工作流程：

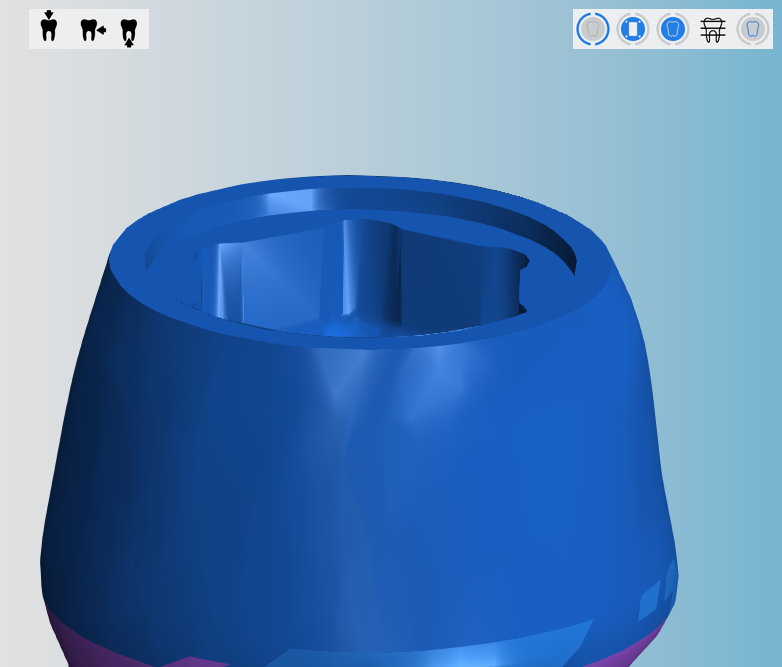

  6. 移动视图，以便从上方查看钻孔。您必须能够看到孔壁的很大一部分。

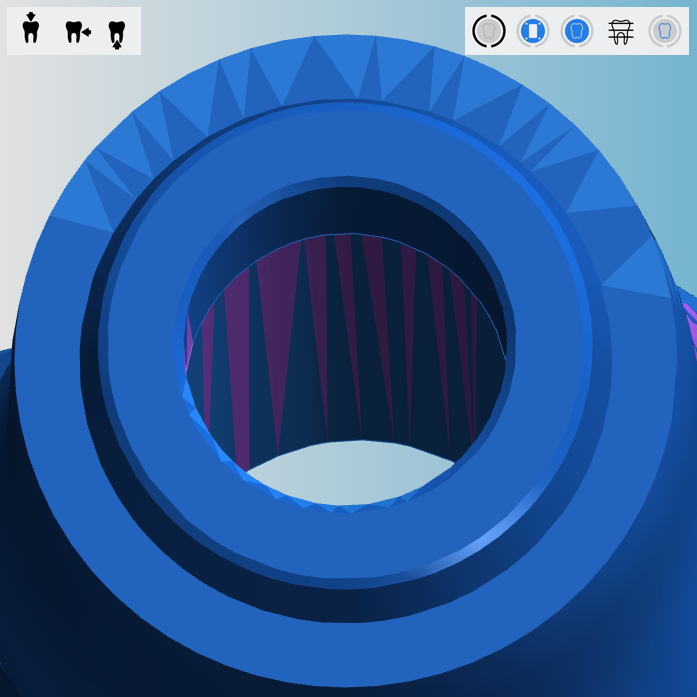

    7. 定位视图以查看孔壁

  7. 选择左列中的以下图标来继续：

  8. 点击鼠标，在孔壁上设置 3 个测量点

    • 这些点必须位于垂直于钻孔方向的假想辅助线上。
    • 为测量点稍微留出一些空间，但不必留得多到您必须要移动视图的程度。
    • 对于有连接几何形状的钻孔，将测量点放在钻孔的壁上，而不是 在连接几何形状中。

    9. DentalCAM 可能会重新定位您的测量点。只要所有点仍位于孔壁就没问题。

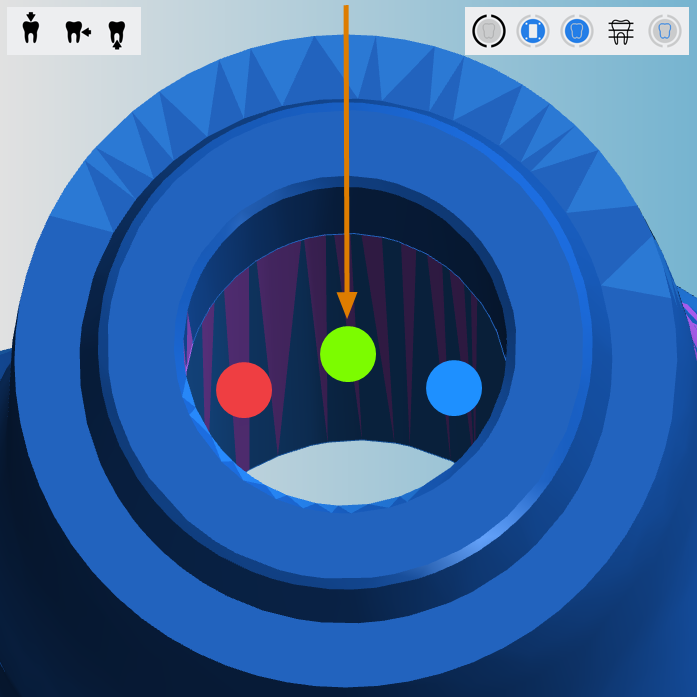

    图：设置测量点；箭头所指的钻孔方向

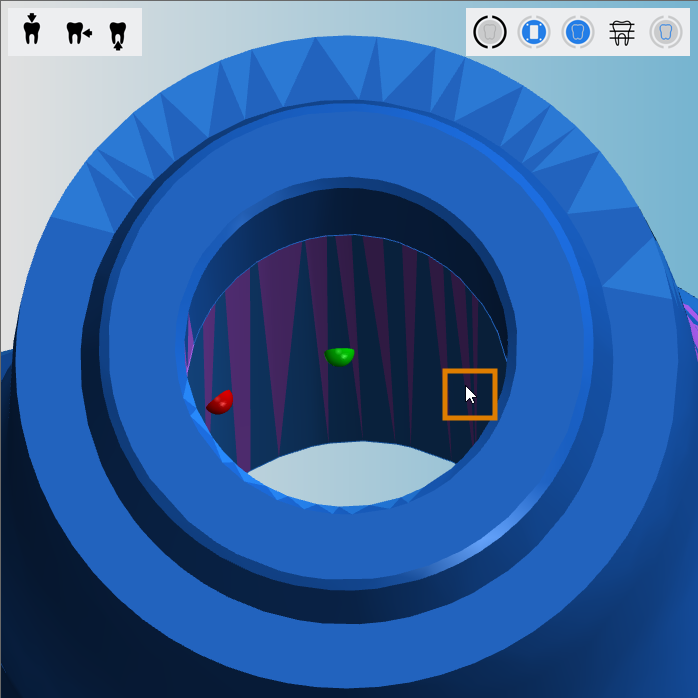

    设置测量点；橙色标记表示第三个测量点的位置

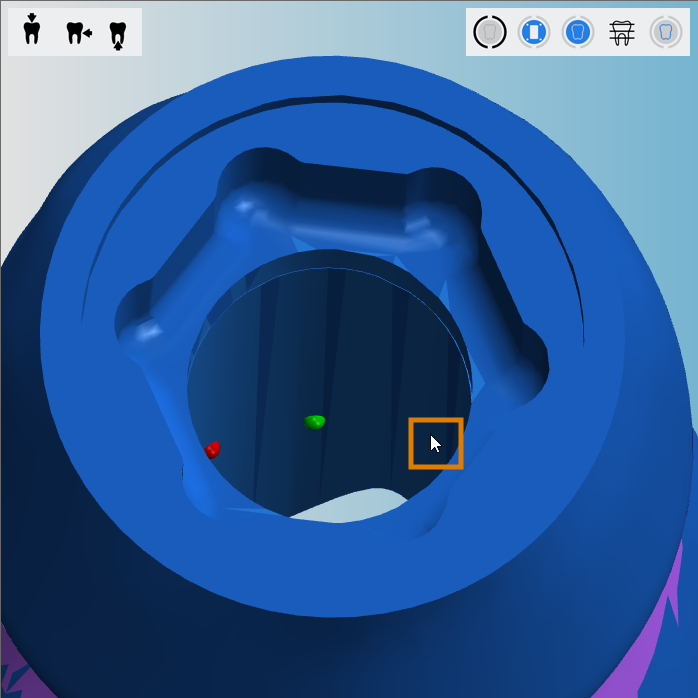

    为具有连接几何形状的钻孔设置测量点

    • 设置第三个测量点后，DentalCAM 立即切换到顶视图，以便您可以检查测量点的位置。

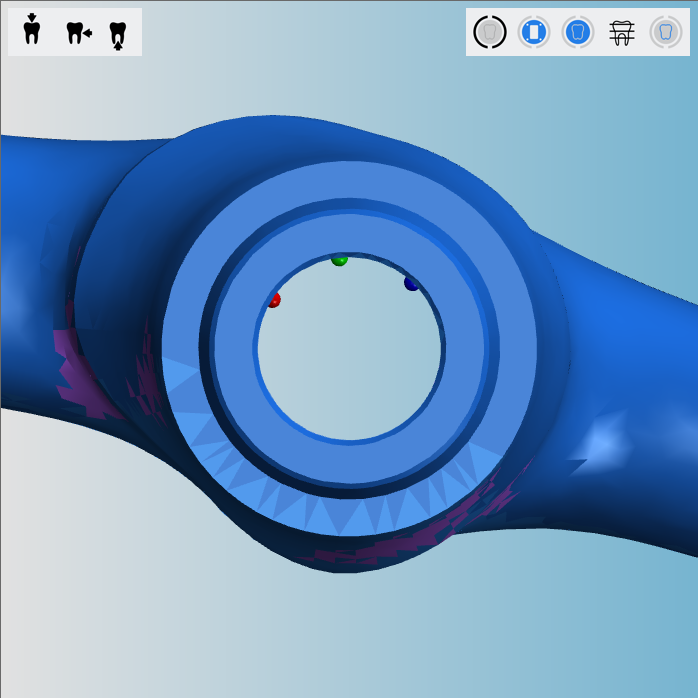

    顶视图的测量点

  9. 选择左列中的以下图标来继续：

    • DentalCAM 在左列显示钻孔范围直径的数值进度条。

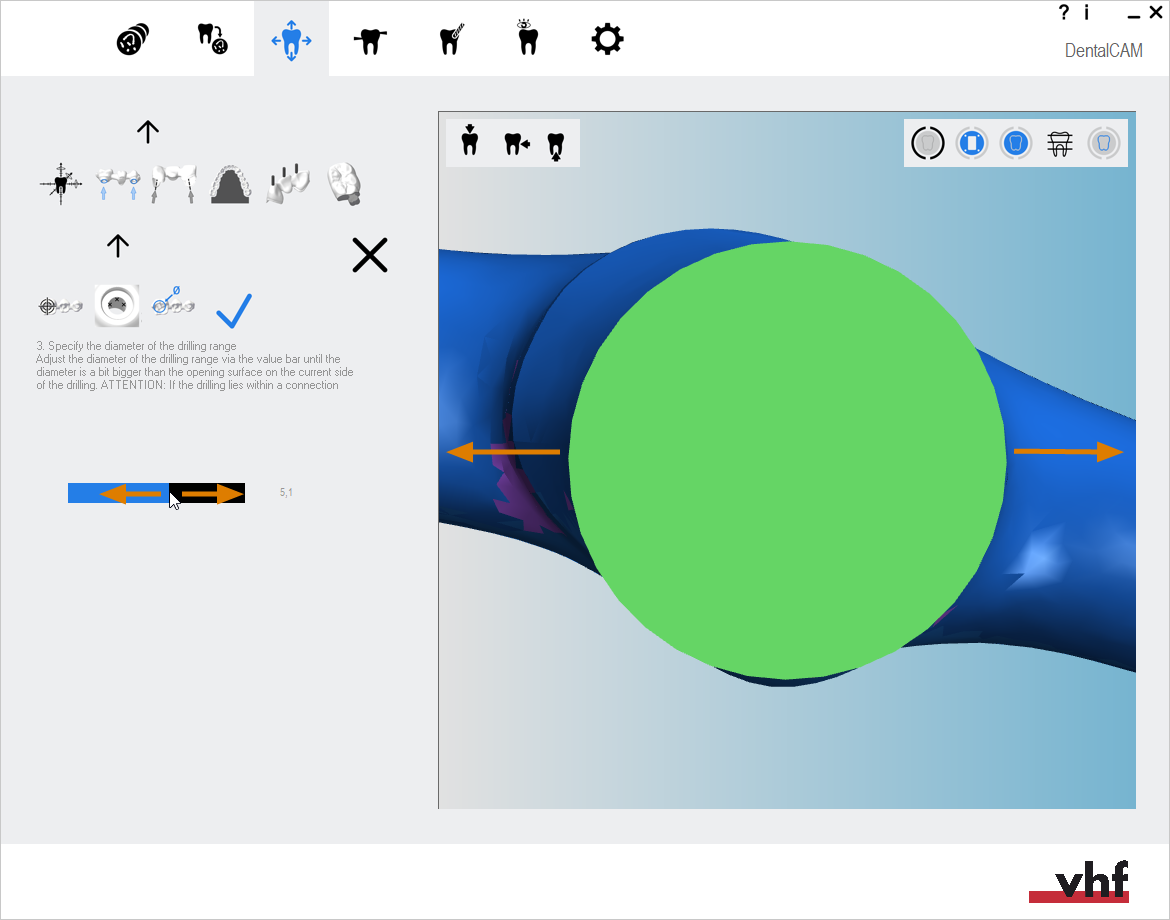

  10. 指定钻孔范围的直径 通过数值条增大或减小钻孔区域直径。

    • 对许多物体来说，直径应略大于钻孔的开口面。

    • 如果物体有连接几何形状，确保整个连接几何形状标记为一个钻孔范围。

    11. 指定钻孔范围

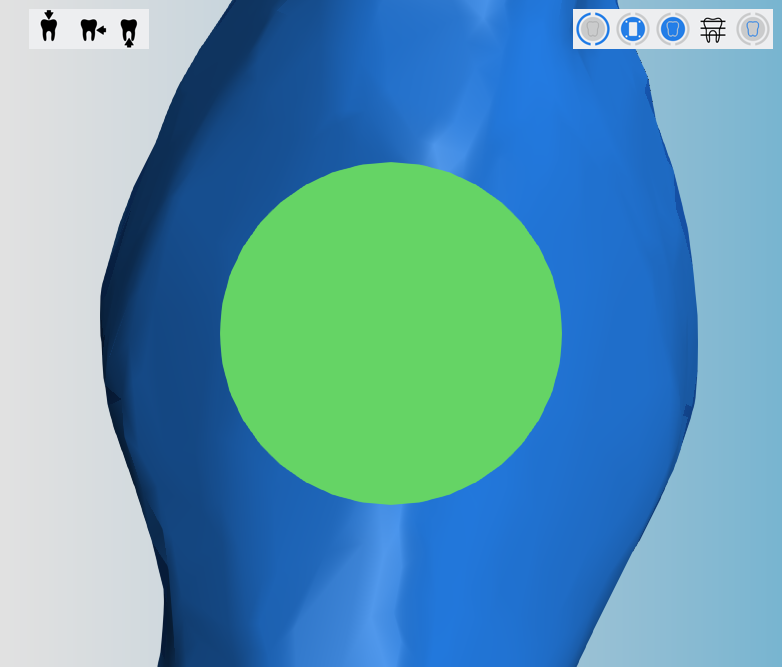

    标准钻孔的正确直径

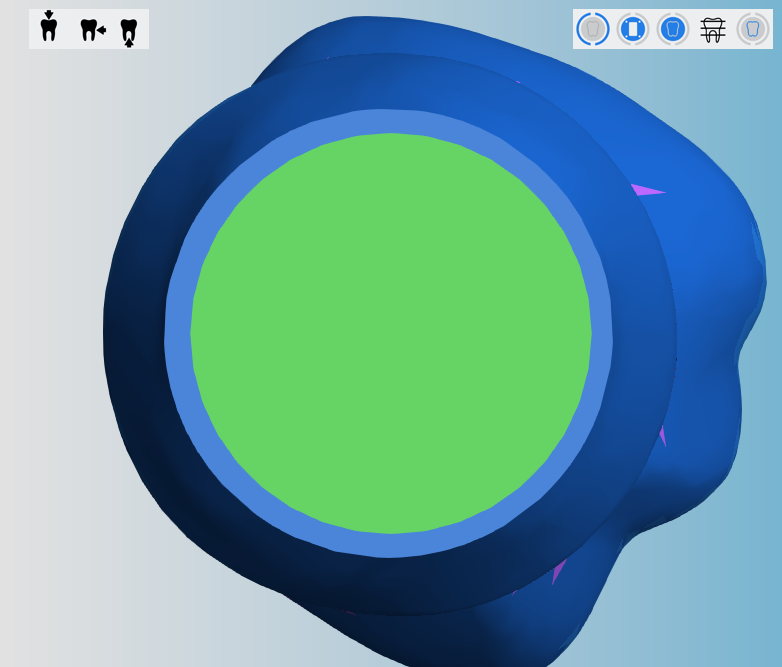

    正确的钻孔直径，用于具有连接几何形状的基台

  11. 选择左列中的以下图标来完成工作流程：
    • DentalCAM 以绿色箭头绘制钻孔方向，并将钻孔范围绘制成绿色表面。

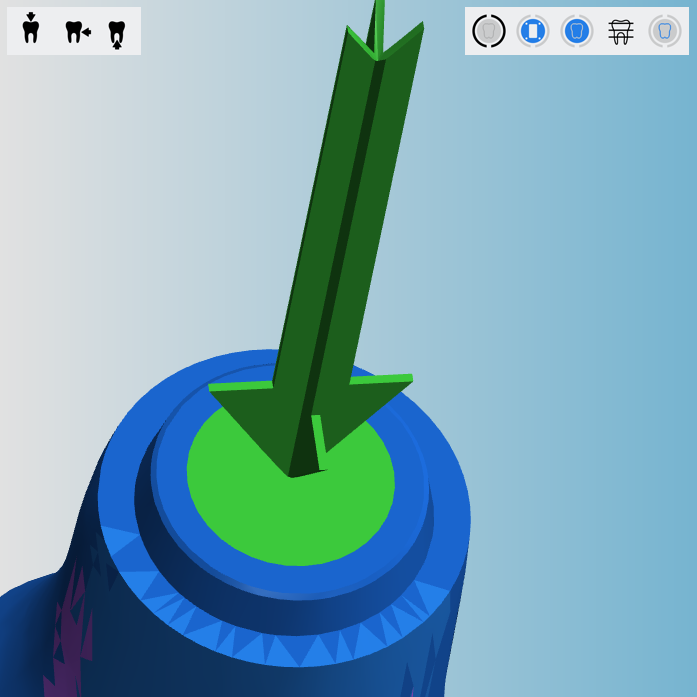

    成功指定的钻孔范围

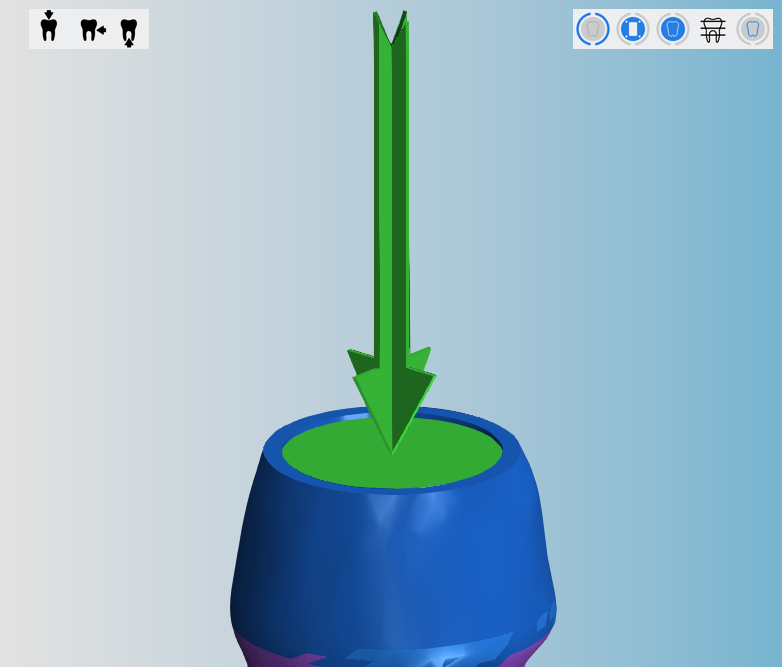

    正确指定的具有连接几何形状的基台的钻孔范围

  12. 如果箭头显示为红色，则说明钻孔角度太大，不适合在机器上加工。在这种情况下，请尝试以下方法：

    • 旋转物体，直到钻孔垂直于坯料盘。具体见 通过编辑功能移动和旋转物体。

    • 如果此钻孔或其他钻孔仍然存在该问题，则需要对相应钻孔进行人工修整。

    示例： 钻孔角度过大

  13. 确认钻孔范围可覆盖钻孔的开口表面。由于 STL 文件的精度有限，因此结果将不一定总是如上例所示的那样理想。

    但是，如果某些标记部分不在钻孔范围内或开口表面出现弯曲，则应删除钻孔范围并重新标记钻孔范围。

    检查钻孔范围和型腔的正确标记

  14. 在钻孔的另一端做好标记。

下一步是什么？

物体的下一个编辑功能：

标记和删除型腔

如果您完成了对物体的调整：

设置连接杆

如果您不确定是否完成了对当前胚料的排版，请查看简单和完整排版工作流程：

如何排版物体
