设置连接杆
该程序属于简单排版工作流程的步骤 6。
简单的排版工作流程
该程序属于简单排版工作流程的 14 步骤 。
完整的排版工作流程
设置连接杆是您对物体进行的最后编辑步骤。
为物体设置连接杆后，对物体的编辑仅限于在 X 轴和 Y 轴方向移动。对于其他更改，请删除物体上的所有连接杆。

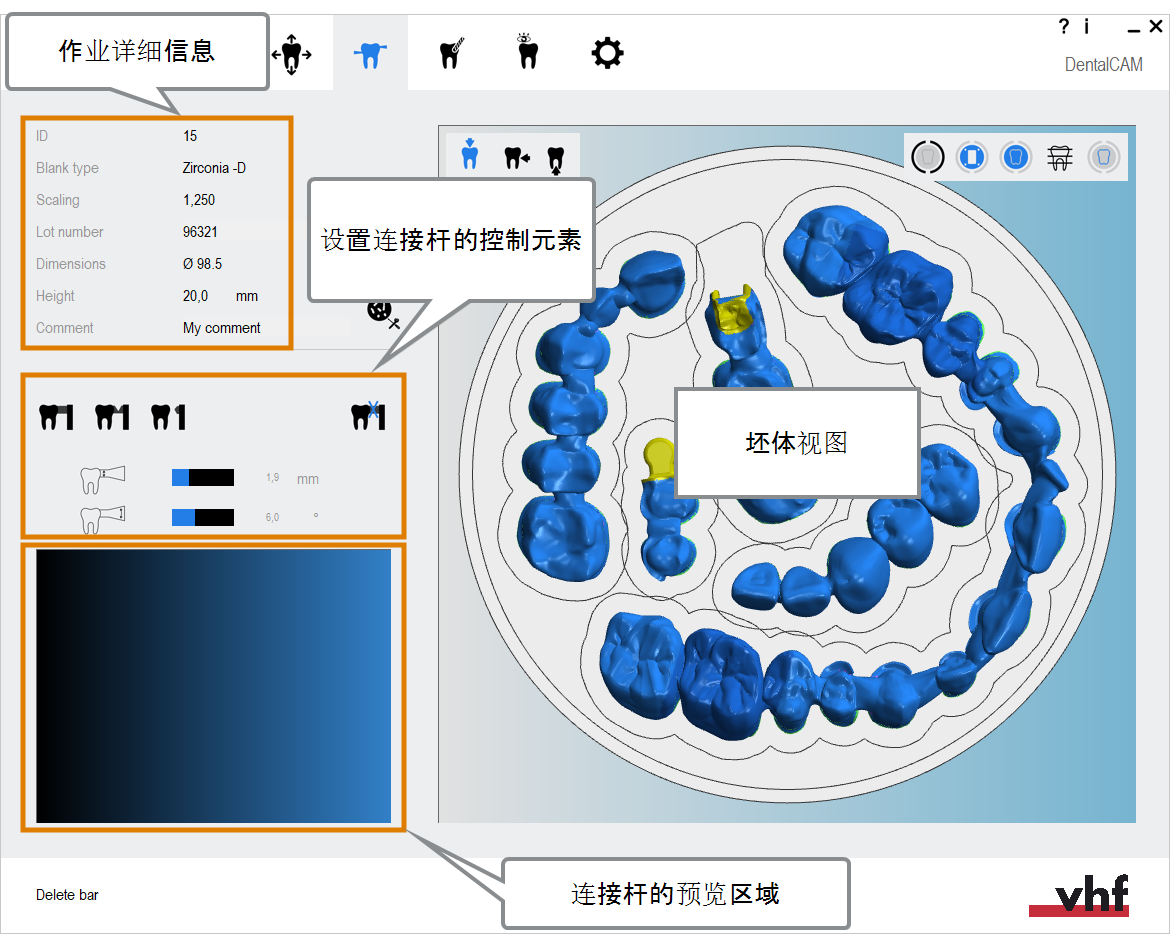

- 在主图标栏中选择以下图标来打开用于设置连接杆的排版视图：
由于连接杆放置不正确而导致稳定性不足
如果连接杆放置的位置不合适，连接杆的支撑力可能会过小。
- 设置连接杆时，请仔细检查预览区域中的物体表面。
- 务必遵照有关连接杆定位的重要信息将连接杆定位在合适的位置.
连接杆的类型
您可以在 DentalCAM 中选择以下类型的连接杆：
完整的连接杆
这些连接杆在排版视图中为蓝色。
这些连接杆在加工结束时仍将保持不变。如果需要高稳定性，例如在使用较软的材料加工时，请使用此连接杆。
每个物体至少需要 1 根完整的连接杆，才能在加工后不掉落。
规则：物体/材料越重，需要设置的完整连接杆越多。

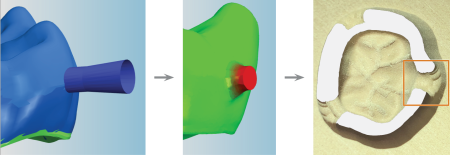

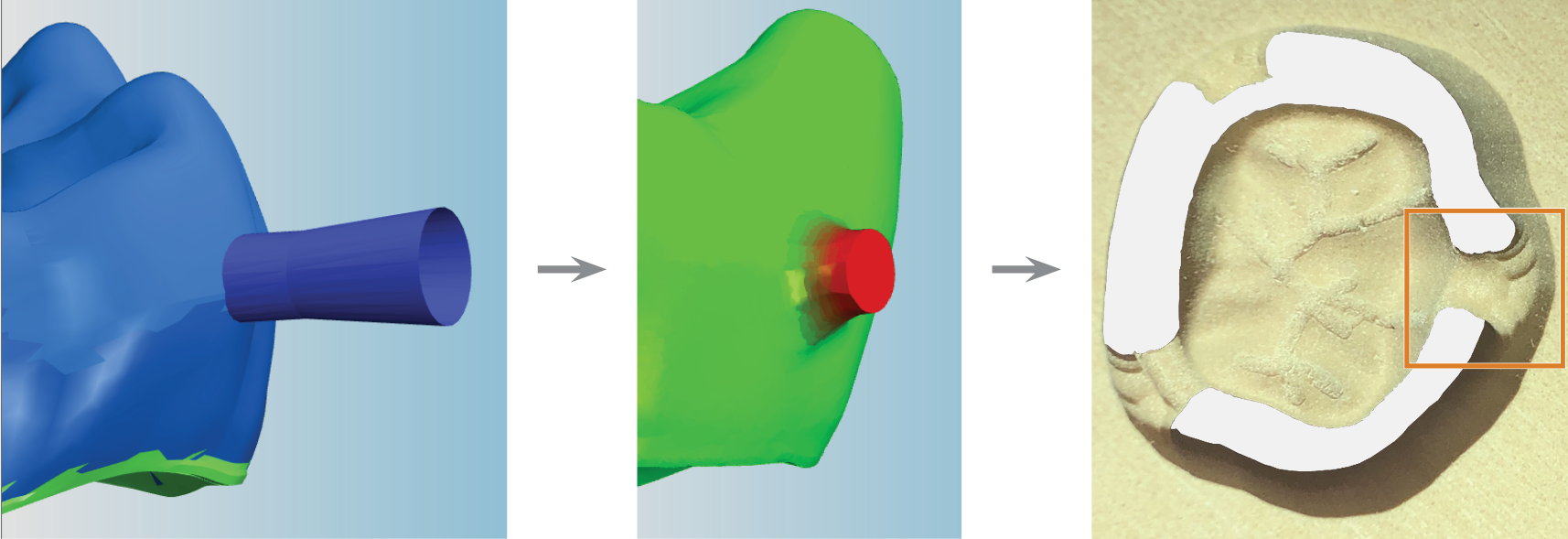

从左至右：在排版视图中、剩余材料视图中和已加工物体上的完整连接杆 （标记为橙色）
连接杆的参数

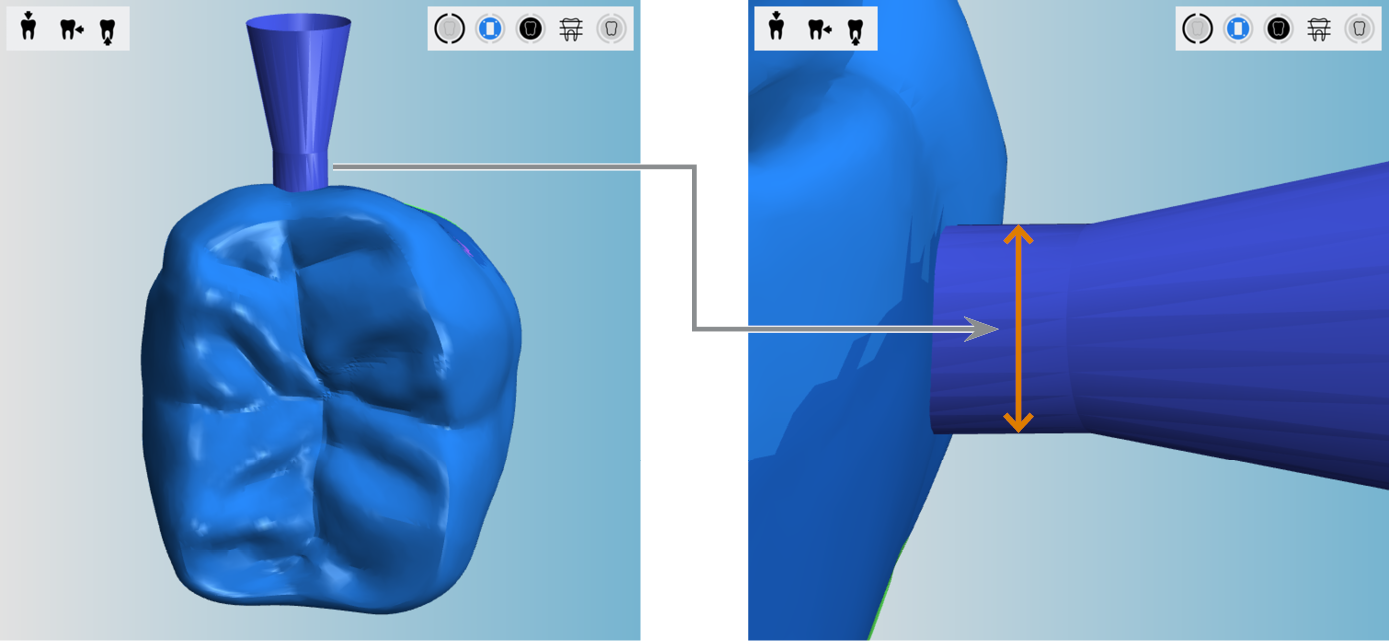

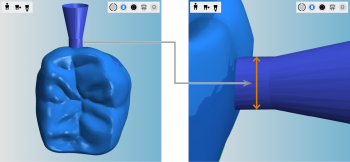

结点的直径 (mm)
节点是指连接杆与物体接触连接的点。

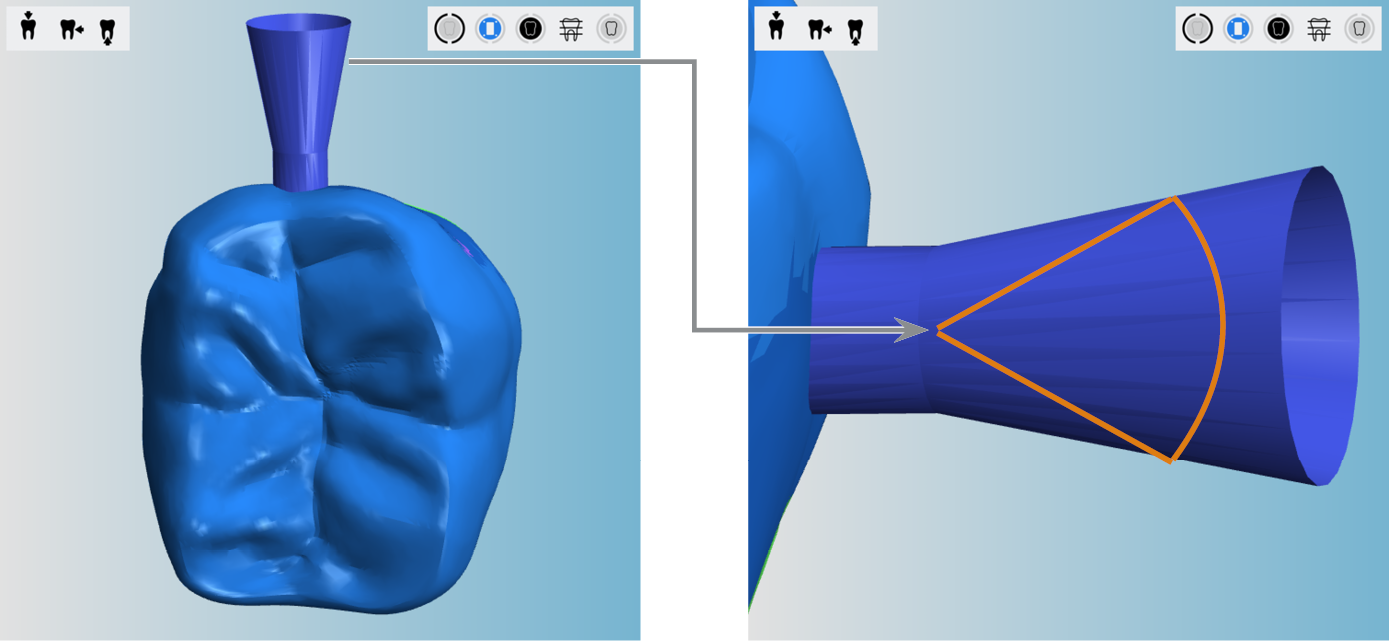

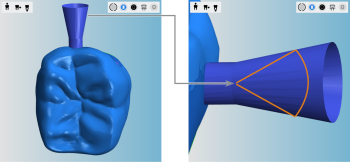

开口角度的程度
开口角度指定连接杆的直径沿其端点的方向上增加了多少。
添加连接杆
每个物体周围都有一个空的加工区域，因此您需要设置一些连接杆以将物体固定在适当的位置。如果物体没有连接杆，DentalCAM 就不会计算加工任务。
DentalCAM 不会检查您是否设置了足够的连接杆，或者是否防止正确。因此，请仔细阅读以下说明，并考虑有关如何正确设置连接杆的重要信息。
设置连接杆的控制元件
- 设置完整的连接杆
- 设置缩减的连接杆

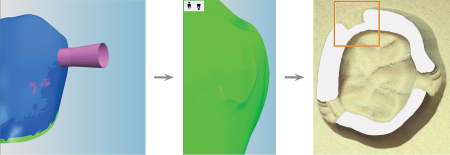

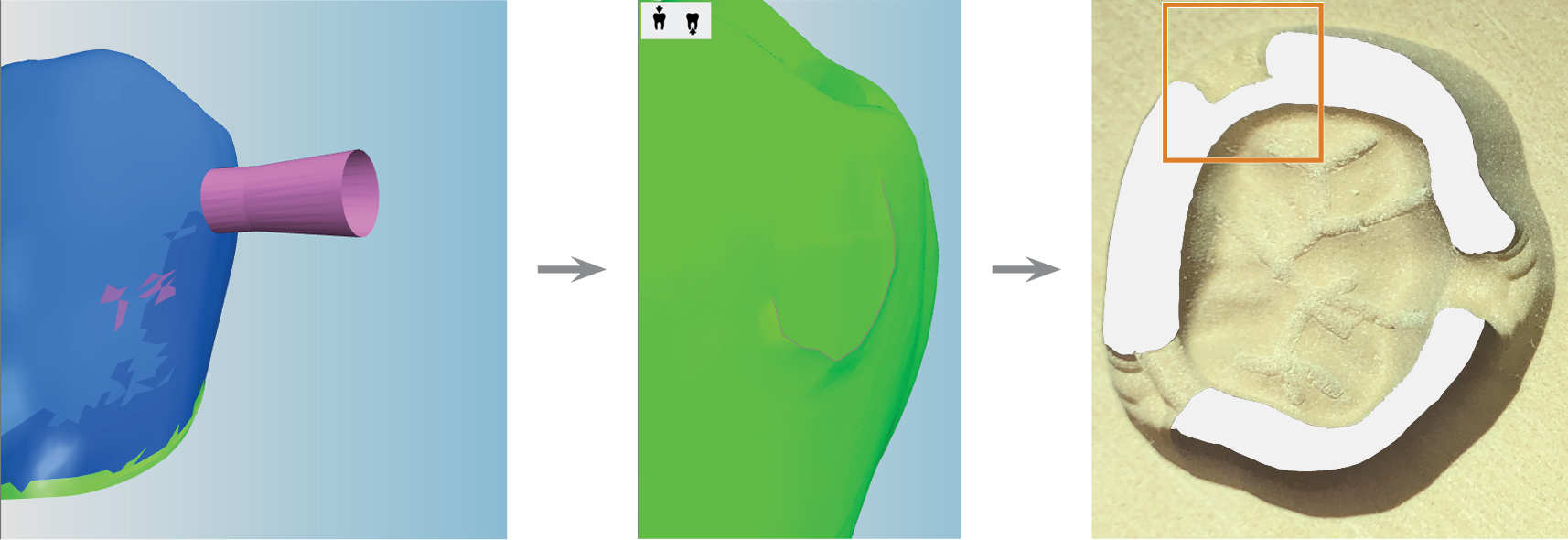

- 设置要取出的连接杆
- 删除连接杆
- 指定节点直径
- 设置开口角度
程序
-
通过选择以下图标之一，选择要创建的连接杆类型：
-
（可选）通过标有以下图标的数值条调整节点的直径：
。此设置仅影响您将要设置的下一个连接杆。在数值条的右侧，您可以找到以毫米为单位的当前值。
-
（可选）通过标有以下图标的数值条调整开口角度：
。此设置仅影响您将要设置的下一个连接杆。在数值条的右侧，您可以找到以毫米为单位的当前值。
-
在加工区域中选择要设置连接杆的位置。
- 连接杆会自动捕捉到物体的外表面。DentalCAM 在左列的预览区域显示该连接杆。
-
如要水平移动连接杆，请执行以下操作：
-
在坯料盘显示图中选择并按住连接杆。
-
使用鼠标或触摸手势将连接杆向相应方向拖动。
-
-
如要竖直移动连接杆，请执行以下操作：
-
在坯料盘显示图中选择并按住连接杆。
-
滚动鼠标滚轮。
对于触摸屏设备，则可：
-
在预览区域选择并按住连接杆。
-
用触摸手势向上或向下拖动连接杆。
-
-
如果您对位置满意，请松开鼠标按钮。如果需要校正连接杆的位置，请选择并按住该连接杆并重复相应步骤。
-
继续添加连接杆，直到为物体设置了足够的连接杆。
注意！
如果调整预设连接杆参数，可能导致刀具破损、加工效果不佳

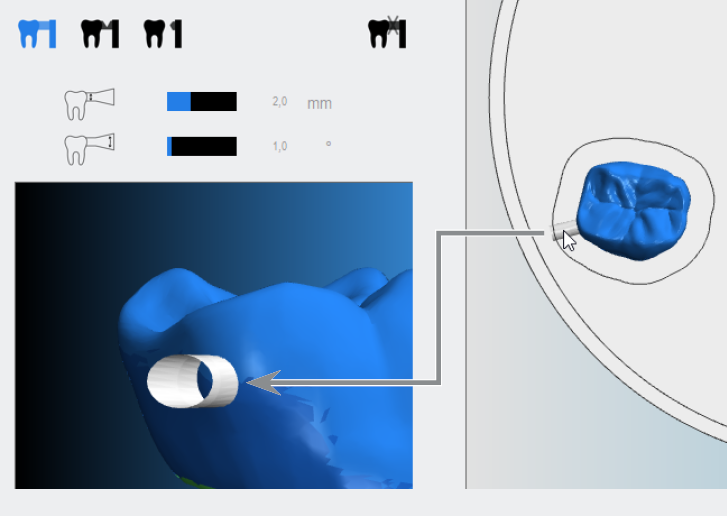

坯料盘显示图和预览区域中的连接杆

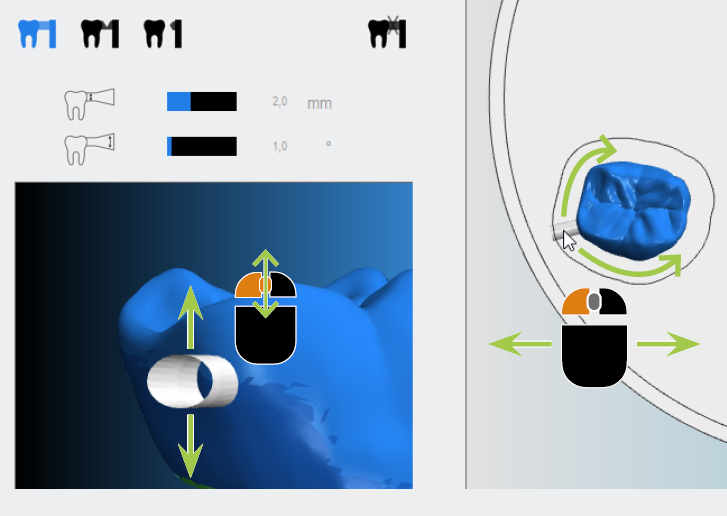

右侧坯料盘显示图：将板条左右移动；左侧预览区域：将板条上下移动

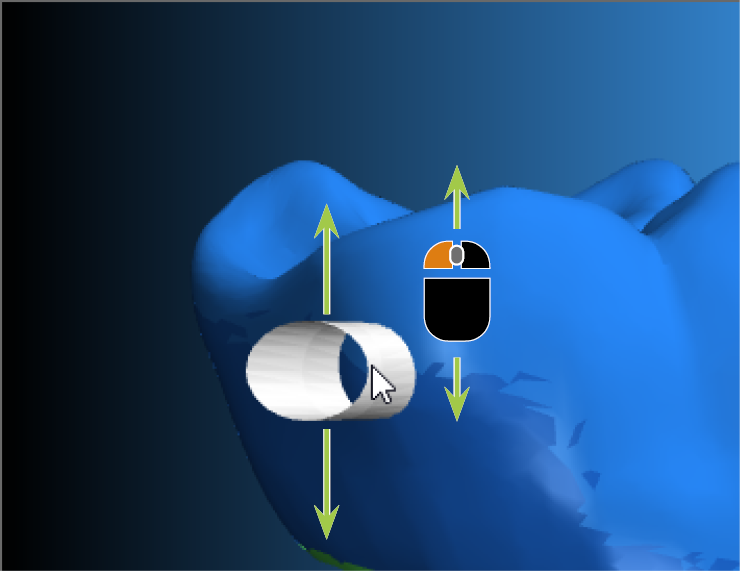

在预览区域上下移动连接杆的替代方法
正确设置连接杆的物体示例：
有 3 个板条的冠部

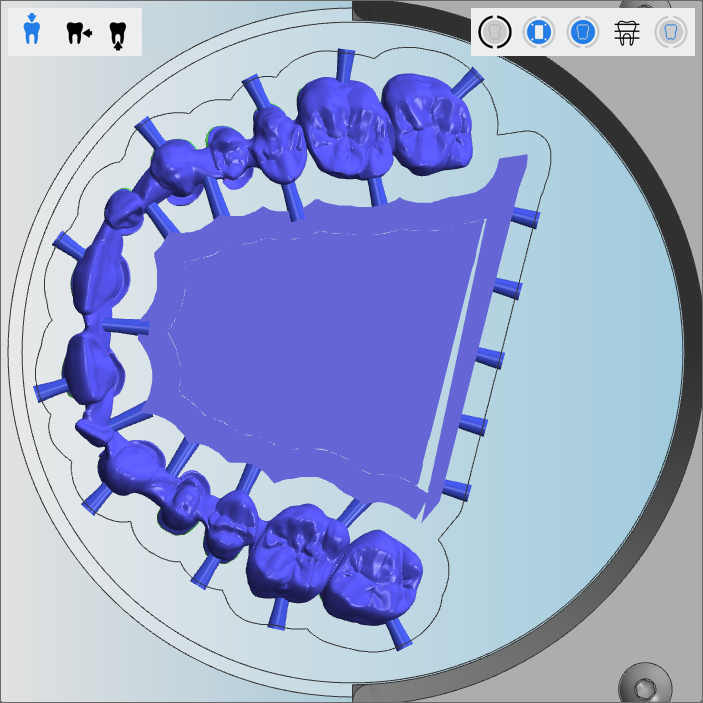

带有一个烧结架和 24 个连接杆的牙桥

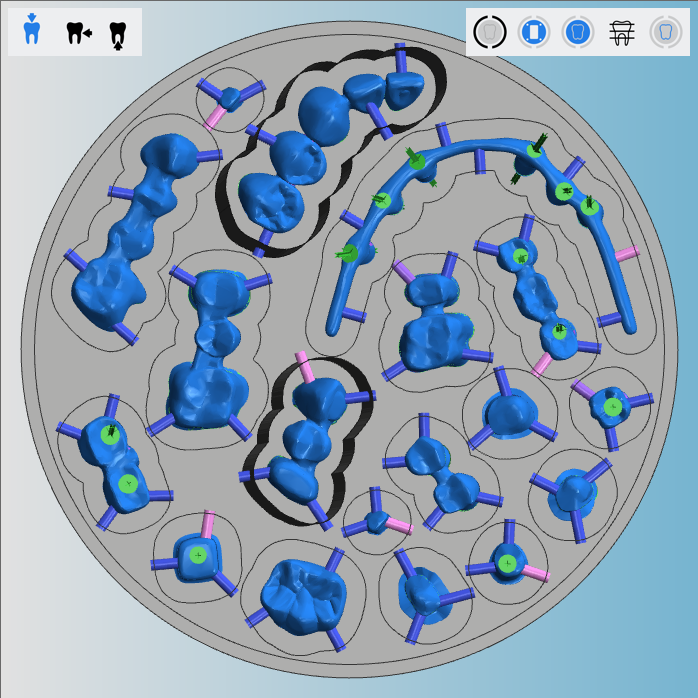

带有连接杆的多个物体
删除连接杆
- 选择以下图标：
- 图标高亮显示。
- 选择您要删除的连接杆。
下一步是什么？
参考资料：
如果您在当前胚料中完成了物体的排版：
如果您不确定是否完成了对当前胚料的排版，请查看简单和完整排版工作流程：
