适用于： DentalCAM 8.10

检查钻孔范围和型腔的正确标记

该程序属于简单排版工作流程的步骤 3。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 6。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

如果您在 STL 导入视图中激活了型腔或钻孔的自动检测，则需要检查所有物体，是否 DentalCAM 已正确识别出钻孔和型腔。

如果自动识别失败，则手动标记型腔或钻孔范围。

对于停用了相应检测功能的物体，也需要手动标记钻孔范围和型腔。

  • 在主图标栏中选择以下图标来打开用于调整物体的排版视图：

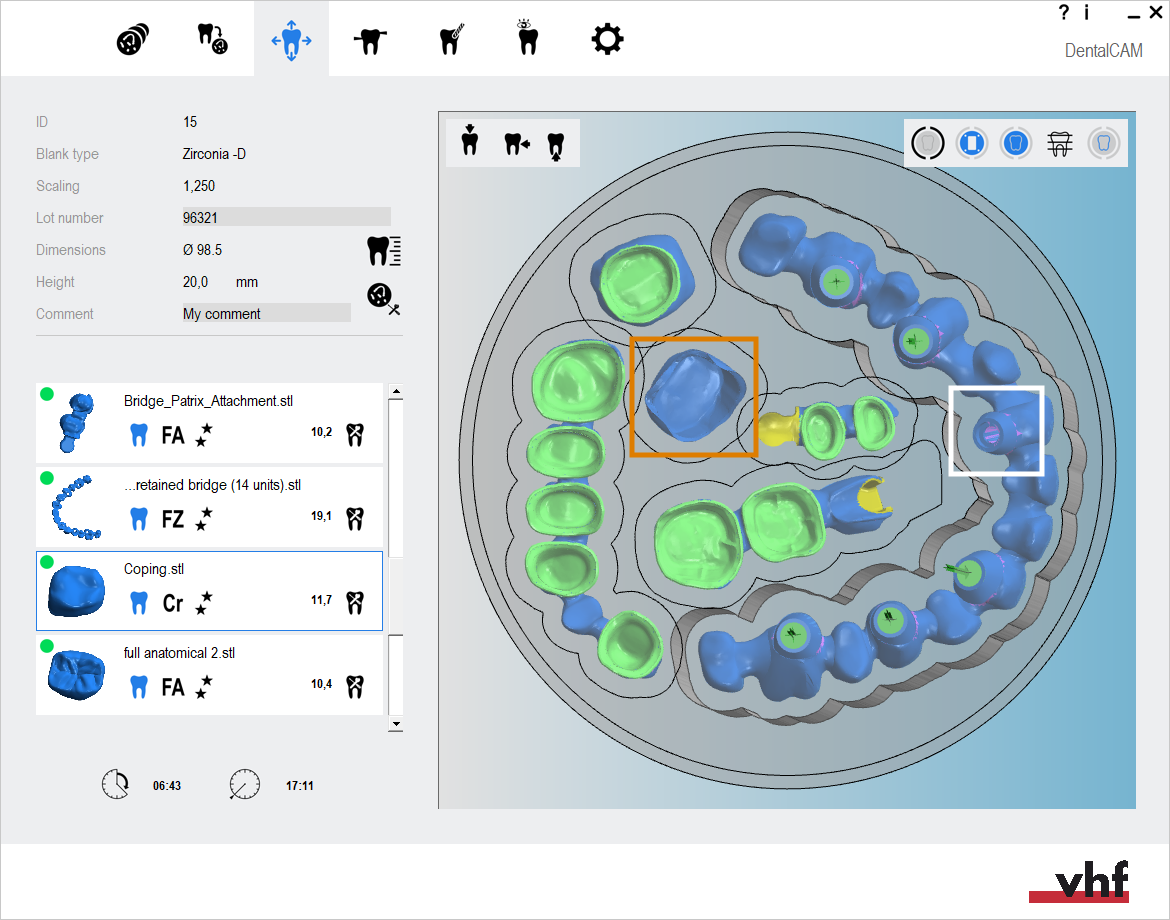

检查钻孔范围和型腔：有未检测到型腔的物体（标记为橙色）和有未检测到钻孔范围的物体（标记为白色）

检查钻孔范围

钻孔范围可能完全无法检测，也可能发生错误标记。在这两种情况下，需要彻底检查坯料中每一个钻孔的两端。

您可能希望隐藏胚料显示图以更好地查看物体。 显示/隐藏胚料盘显示图的元素

如何检查钻孔范围

  1. 切换到底视图。 切换胚料盘显示图的视图

  2. 将至少有 1 个钻孔的物体放大。

    调整视点，以便可以查看钻孔的第一个末端。

  3. 检查以下情况是否适用：
    • 钻孔的开口表面标记为绿色。
    • 开口表面平整，无锐角折弯。
    • 在基台的连接几何形状上钻孔的情况下，整个连接几何形状被绿色标记体覆盖。
    • 箭头指示正确的钻孔方向（垂直指向钻孔）。

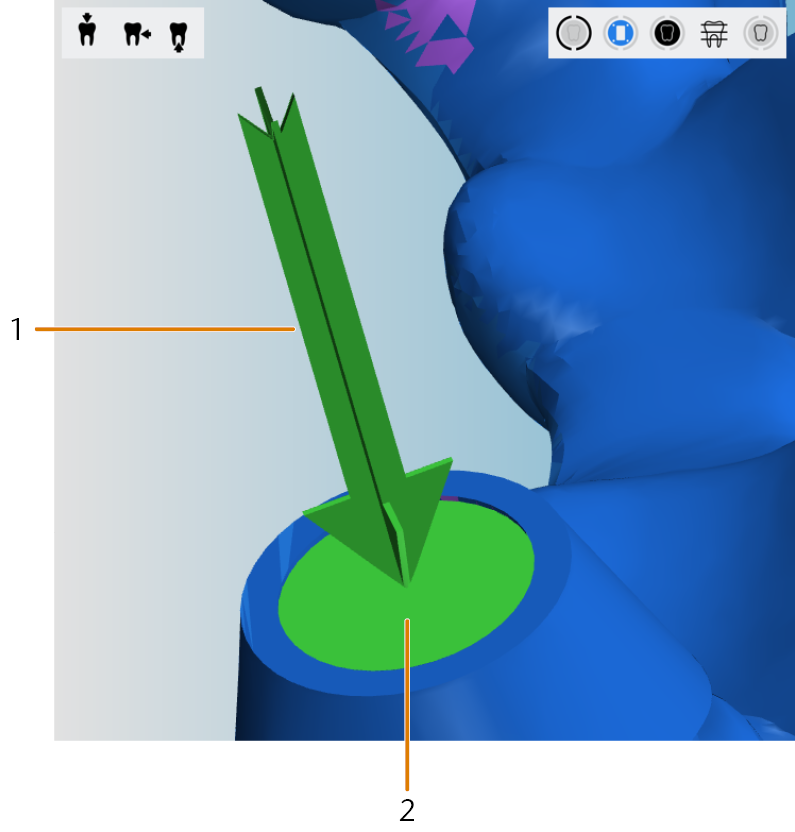

    正确识别的钻孔范围

    1. 箭头垂直指向钻孔
    2. 均匀的开口表面标记为绿色

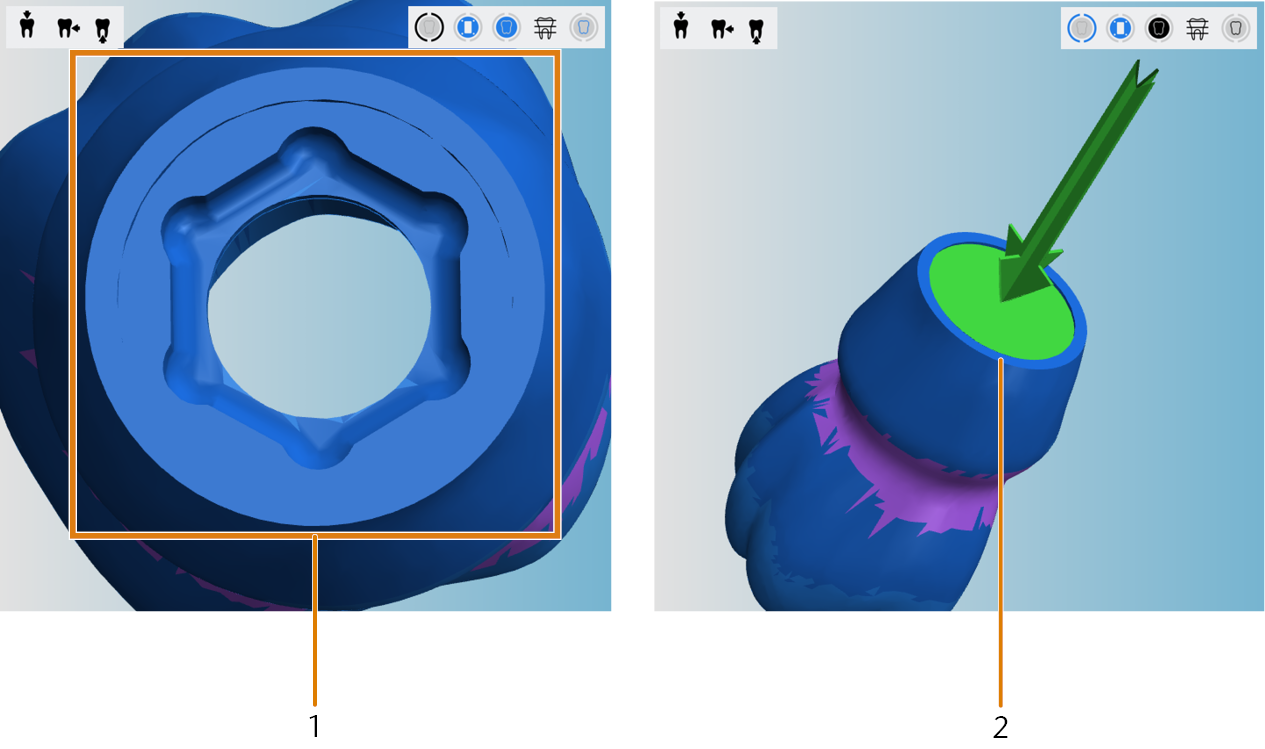

    六边形连接几何形状的正确钻孔范围

    1. 无标记基台的六边形连接几何形状
    2. 正确标记钻孔范围的六角形连接几何形状

  4. 对钻孔的另一末端重复步骤 3。

  5. 如果未正确识别钻孔，请通过用于指定钻孔区域的编辑功能进行手动更正。

    标记和删除钻孔范围

错误标记钻孔范围的示例

以下钻孔范围没有标记：

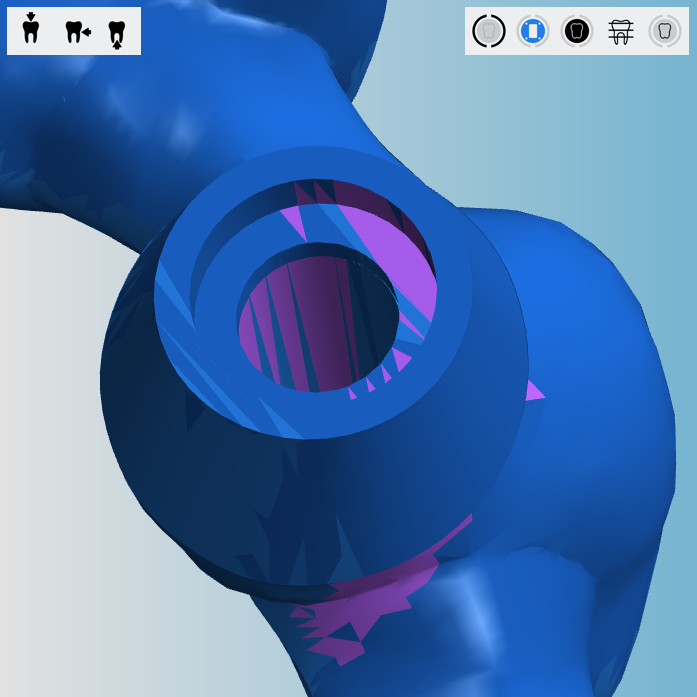

未标记的钻孔范围

如果钻孔角度太大，机器无法加工，则 DentalCNC 将显示红色箭头。



在下述示例中，开口面的标记出现尖锐的弯曲：

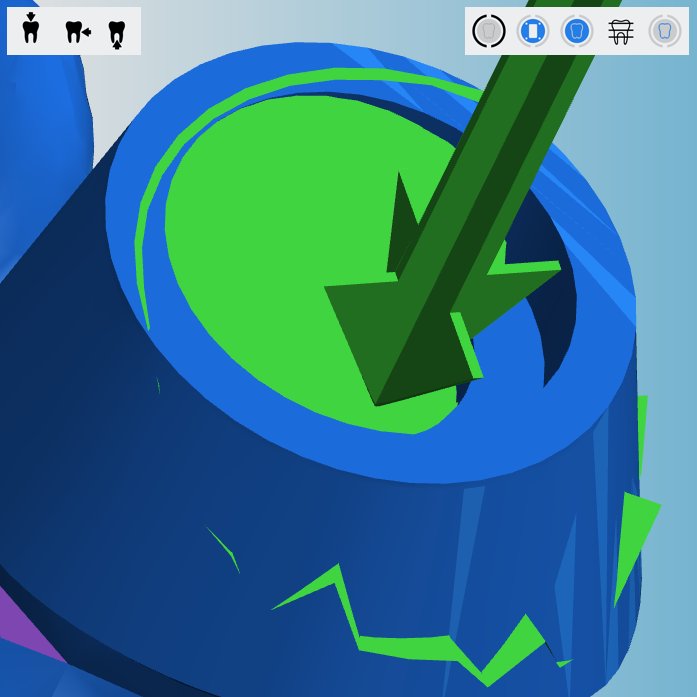

错误识别带有锐角折弯的钻孔范围

在下述示例中，钻孔范围的标记并没有包含整个基台的六角形连接几何形状：

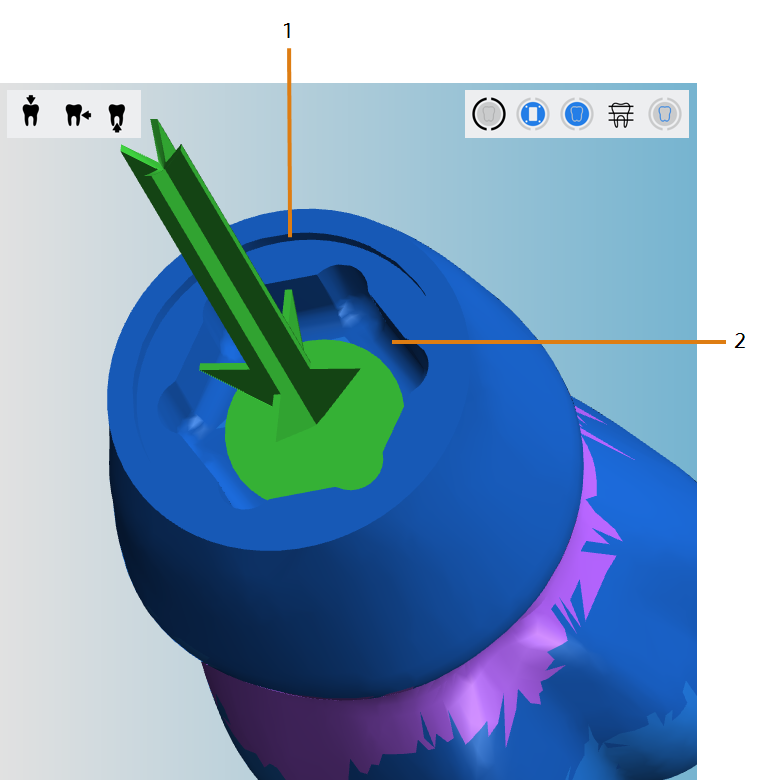

钻孔范围不正确，因过小而无法包含整个连接几何形状

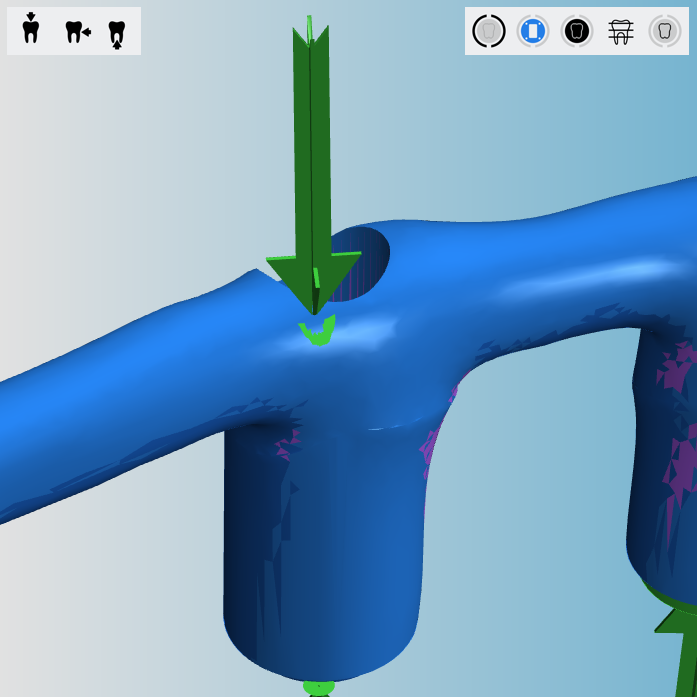

在下述示例中，箭头并不指向钻孔，而是指向物体：

钻孔范围不正确，没有正确识别钻孔方向

检查型腔

型腔可能完全无法检测，也可能发生错误标记。在这两种情况下，需要彻底检查坯料中每一个型腔。

如何检查型腔

  1. 切换到底视图。 切换胚料盘显示图的视图

  2. 将带有型腔的物体放大。

  3. 验证所有型腔（包括准备线区域）均标记为绿色。

    其他区域不得标记为绿色。

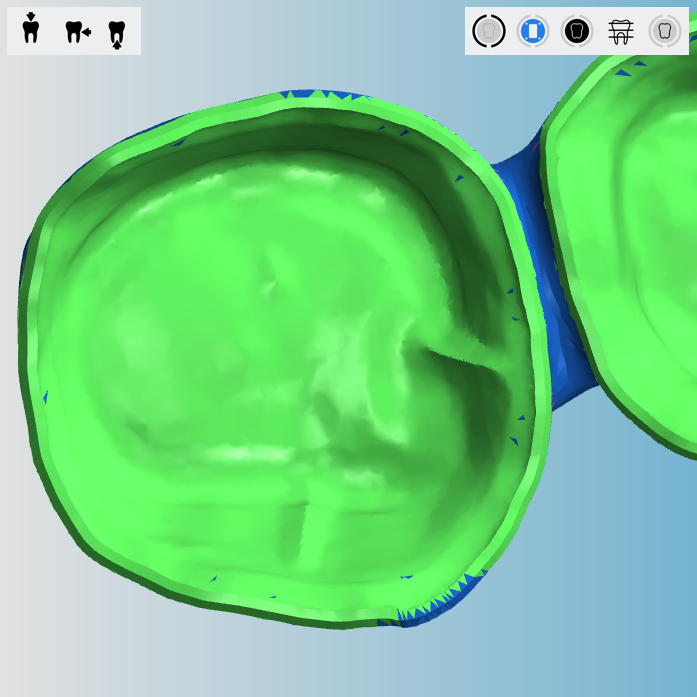

    4. 自动搜索功能已正确识别型腔

  4. 如果无法正确识别型腔，请通过用于标记型腔的编辑功能手动对其进行标记

错误标记型腔的示例

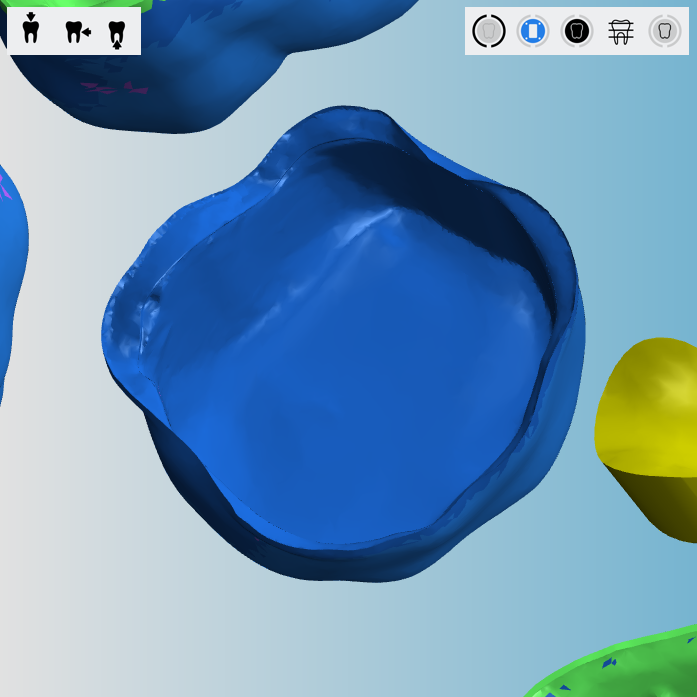

以下型腔没有标记：

未标记的型腔

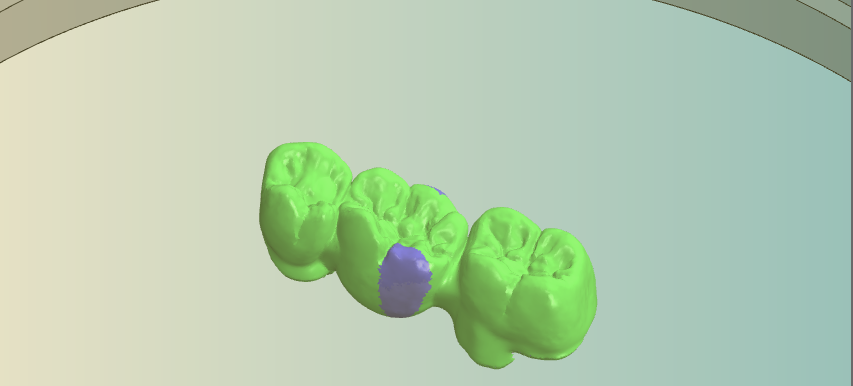

以下桥梁在导入时几乎被完全标记为型腔：

几乎完全标记的牙桥

在下述示例中，DentalCAM 将 3 个型腔熔附成一个错误的型腔。您可以在放大的底视图中查看：错误地将牙齿之间的空间标记为绿色（由箭头表示）：

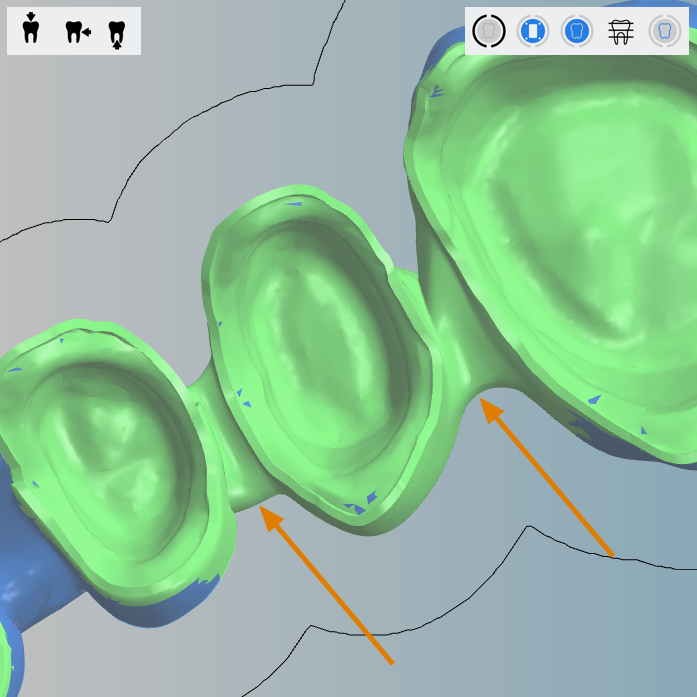

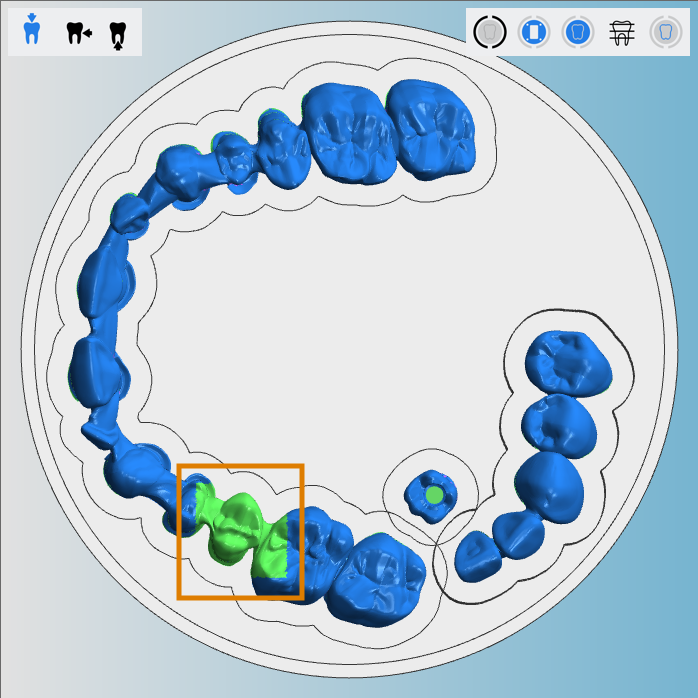

(a)顶视图：熔附型腔；(b) 放大的底视图：错误地将牙齿之间的空间标记为绿色（由箭头表示）

下一步是什么？

如果钻孔范围或型腔需要纠正：

标记和删除钻孔范围

标记和删除型腔

物体的所有编辑功能：

排版视图中的编辑功能

如果您完成了对物体的调整：

设置连接杆

如果您不确定是否完成了对当前胚料的排版，请查看简单和完整排版工作流程：

如何排版物体
