Montaggio e rimozione dei pezzi grezzi

Il flusso di lavoro per la creazione del restauro è il seguente:

La macchina può elaborare i seguenti pezzi grezzi:

• Blocchi, dimensione massima: 45 x 20 x 20 mm (L/P/H)
• Abutment prefabbricati*

*richiede accessori opzionali Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina.

È possibile richiedere un accessorio opzionale Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina. dal servizio clienti.

Montaggio e rimozione dei blocchi

È possibile montare i blocchi sul portablocco dove una pinza di serraggio provvede ad immobilizzarli. La pinza di serraggio si apre e si chiude con lo sportello del vano di lavoro.

1. Aprire lo sportello del vano di lavoro.
• Lo sportello del vano di lavoro è aperto. La pinza di serraggio è aperta.
2. Estrarre il blocco dal supporto, se presente.
3. Controllare l’assenza di sporcizia sulla pinza di serraggio.
4. Se necessario, pulire la pinza di serraggio.  Pulire o sostituire la pinza di serraggio del mandrino
5. Inserire il blocco desiderato nella pinza del portablocco: Allineare la scanalatura [1] del blocco con il perno di posizionamento [2] del portablocco.




6. Spostare il blocco nel portablocco, finché si innesta. Se il blocco non si innesta, ruotarlo fino a quando il perno di posizionamento non si trova nella scanalatura.

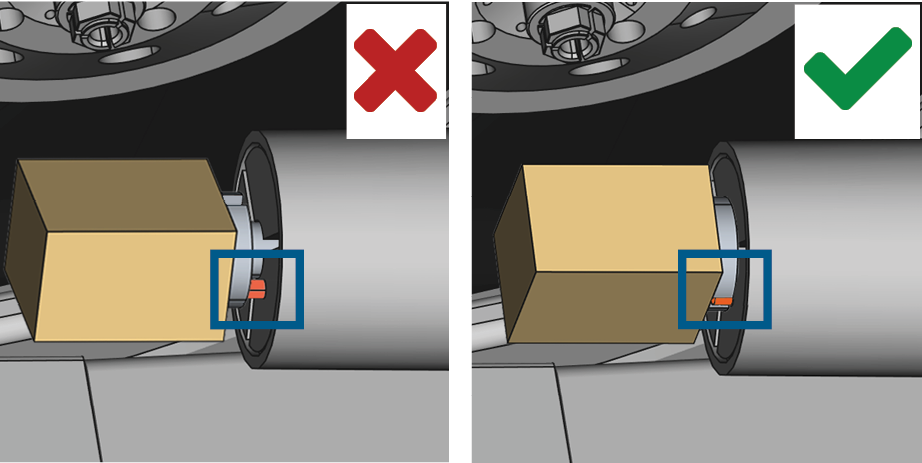

(a) Il blocco ha solo un contatto parziale; (b) La superficie di base del blocco ha il contatto completo

7. Chiudere lo sportello del vano di lavoro.
• Lo sportello del vano di lavoro è chiuso. La pinza di serraggio è chiusa. Il blocco è montato.
