Si applica a: Z4

Avvio, interruzione, annullamento dei job

Il flusso di lavoro per la creazione del restauro è il seguente:

Visione d’insieme

Una volta preparati i job e la macchina, è possibile procedere con la lavorazione. La lavorazione è un processo completamente automatizzato e richiede attenzione solo in caso di eventi imprevisti.

1. Controllare i seguenti punti:
• È stato creato un job sul computer CAD. È stato trasferito alla macchina.
• Il magazzino utensili corretto è inserito nel vano di lavoro.
• Tutti gli utensili necessari sono in posizione corretta nel magazzino utensili e non sono né usurati né danneggiati.
• Il pezzo grezzo richiesto è montato.
• Nel recipiente del refrigerante si trova una quantità sufficiente di refrigerante.
2. Chiudere lo sportello del vano di lavoro.

3. Procedere come segue:

   Iniziare la lavorazione tramite l'icona raffigurata in DentalCNC.

4. Iniziare la lavorazione tramite il touchscreen..

Iniziare i job tramite il touchscreen

Di seguito viene indicato il flusso di lavoro per selezionare, controllare ed eseguire i job.

1. Per aprire la sezione Job, selezionare l’icona raffigurata.

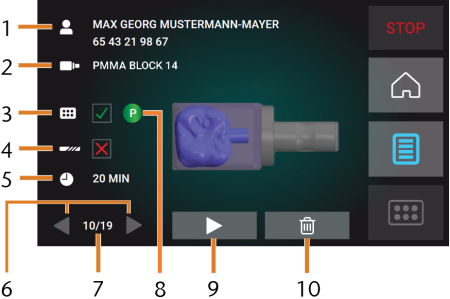

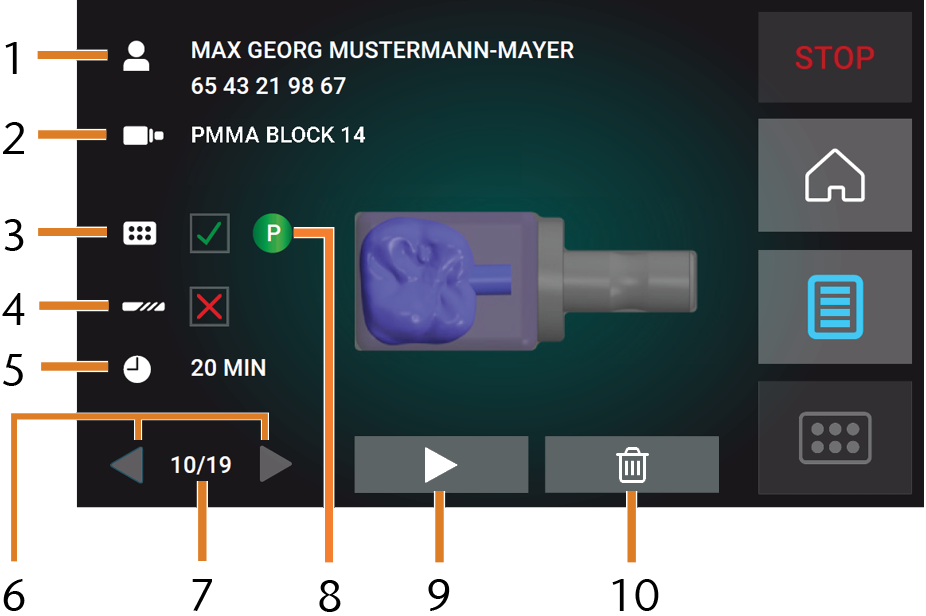

• Viene visualizzata la sezione Job. Vengono visualizzati i dettagli del job successivo in coda.


1. Nome job, informazioni paziente
2. Tipo di pezzo grezzo richiesto
3. Casella di controllo del magazzino utensili richiesto
4. Casella di controllo dei valori di durata utile dell’utensile
5. Durata job calcolata
6. Frecce per scorrere i job disponibili
7. Numero del job corrente / numero di job disponibili
8. Codice colore del magazzino utensili richiesto
9. Icona per l’avvio del job corrente
10. Icona per l’eliminazione del job corrente

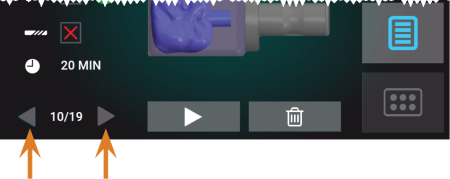

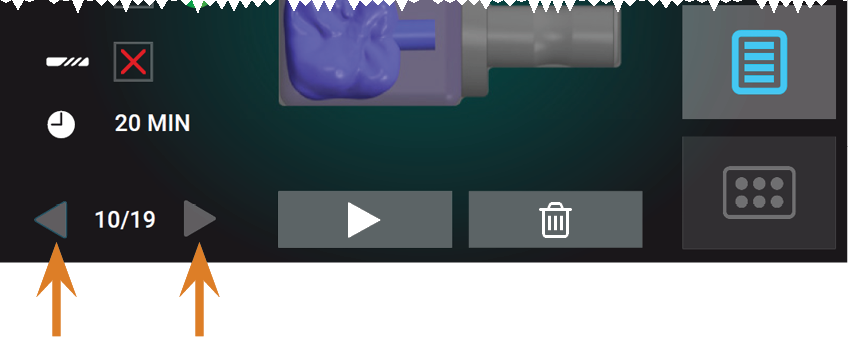

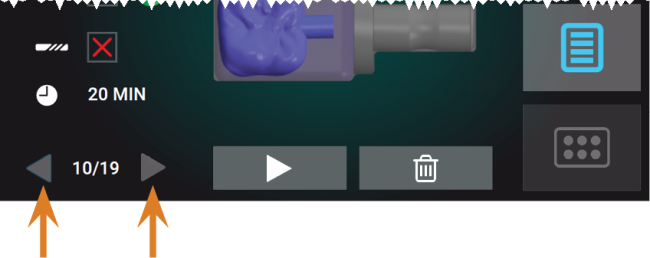

2. Utilizzare le frecce nell’angolo in basso a sinistra per selezionare il job desiderato.




3. Verificare che gli elementi [2], [3], [4] vengano visualizzati come richiesto:

1. Assicurarsi che il pezzo grezzo montato corrisponda a [2].

    Montaggio e rimozione dei pezzi grezzi

2. Se viene visualizzato in [3], montare il magazzino utensili corretto.

    Montaggio e sostituzione dei magazzini utensili

3. Se viene visualizzato in [4], sostituire tutti gli utensili usurati.

    Gestione degli utensili

4. Per iniziare la lavorazione, selezionare l’icona raffigurata.
• È successo quanto segue:
1. Se necessario, lo sportello del vano di lavoro si chiude.
2. La macchina determina la dimensione del blocco montato con il mandrino. Se la dimensione del blocco misurato differisce dalla dimensione del blocco memorizzato nel file del job, sul touchscreen viene visualizzato un apposito messaggio.
5. Se la macchina ha determinato una diversa dimensione del blocco, procedere come segue:
   1. Controllare se il blocco montato è adatto per l’elaborazione del job corrente.
   2. Se il blocco è appropriato, avviare il job selezionando sul touchscreen.
   3. Se il blocco non è adatto, interrompere il job selezionando sul touchscreen. È necessario riavviare il job con un blocco idoneo.
• Se il job è stato iniziato, succede quanto segue:
1. La macchina inizia la lavorazione.
2. Il vano di lavoro si accende di luce blu.
3. La durata residua della lavorazione viene visualizzata sul touchscreen.




1. Nome job, informazioni paziente
2. Icona per l’interruzione del job
3. Ora di fine del job
4. Durata residua del job calcolata

La durata residua del job è una stima basata su una funzione di autoapprendimento.

6. Se si utilizza exocad ChairsideCAD, non spegnere il computer CAD né disconnetterlo dalla rete fino al termine della lavorazione. In caso contrario, potrebbe essere necessario riavviare la macchina e il job.
7. Attendere che la macchina abbia finito.

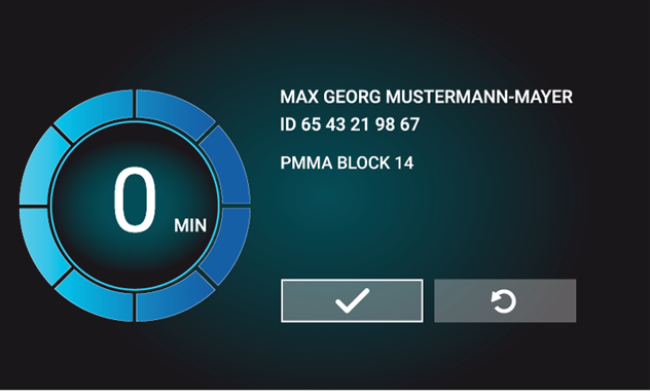

• Lo sportello del vano di lavoro si apre. La seguente finestra di dialogo viene visualizzata sul touchscreen.




8. Rimuovere il pezzo grezzo dal vano di lavoro e controllare se il job è stato eseguito correttamente.
9. Se si è soddisfatti, selezionare l’icona raffigurata sul touchscreen.
• Il job è contrassegnato come finito e non viene più visualizzato nella sezione Job.

È possibile ripristinare i job finiti con DentalCNC. Per maggiori dettagli, leggere la documentazione corrispondente.

10. Se è necessario ripetere il lavoro, selezionare l’icona raffigurata sul touchscreen.
• Il job continua ad essere visualizzato nella sezione Job. È possibile riavviarlo se necessario.
11. Lasciare aperto lo sportello del vano di lavoro in modo che il vano possa asciugarsi.

Interruzione della lavorazione

È possibile annullare la lavorazione in qualsiasi momento. È necessario riavviare il job con un nuovo pezzo grezzo. Non è possibile continuare il job con il pezzo grezzo utilizzato: la macchina non riconoscerà il pezzo grezzo e verrà visualizzato un messaggio di errore.

1. Per annullare la lavorazione, selezionare l’icona raffigurata.
• La macchina chiederà di confermare l’annullamento.
2. Per confermare la scelta, selezionare l’icona raffigurata.
• Il mandrino posiziona l’utensile che attualmente si trova nella pinza di serraggio nel magazzino utensili. Lo sportello del vano di lavoro si apre.
3. Se il vano di lavoro è bagnato, lasciare aperto lo sportello in modo che il vano possa asciugarsi.

Interruzioni temporanee e definitive dei job

L’esecuzione del job viene interrotta nei casi seguenti:

• L’alimentazione di aria compressa non è sufficiente
• Flusso del liquido di raffreddamento insufficiente

Un job interrotto in genere prosegue automaticamente dopo che l’errore è stato corretto.

L’esecuzione del job viene interrotta definitivamente nei casi seguenti:

• In caso di anomalia nella macchina
• In caso di rottura utensile
• In caso di interruzione dell’alimentazione elettrica

Se un lavoro è stato interrotto, dovrà essere riavviato.

Procedura in caso di interruzione di un job

Se l’esecuzione del job è stata interrotta, il touchscreen visualizza un messaggio corrispondente.

Se l’aria compressa è insufficiente

1. Attendere alcuni secondi. Questo potrebbe essere già sufficiente per risolvere il problema.
2. Riavviare la macchina.
3. Se il problema persiste, contattare il servizio clienti.

Se la portata del refrigerante è insufficiente

1. Controllare se c’è abbastanza refrigerante nel recipiente.
2. Controllare se il refrigerante e il recipiente, compreso il filtro, sono puliti.
