Si applica a: S5

Collegamento della macchina

Le fasi di installazione fino al funzionamento sono:

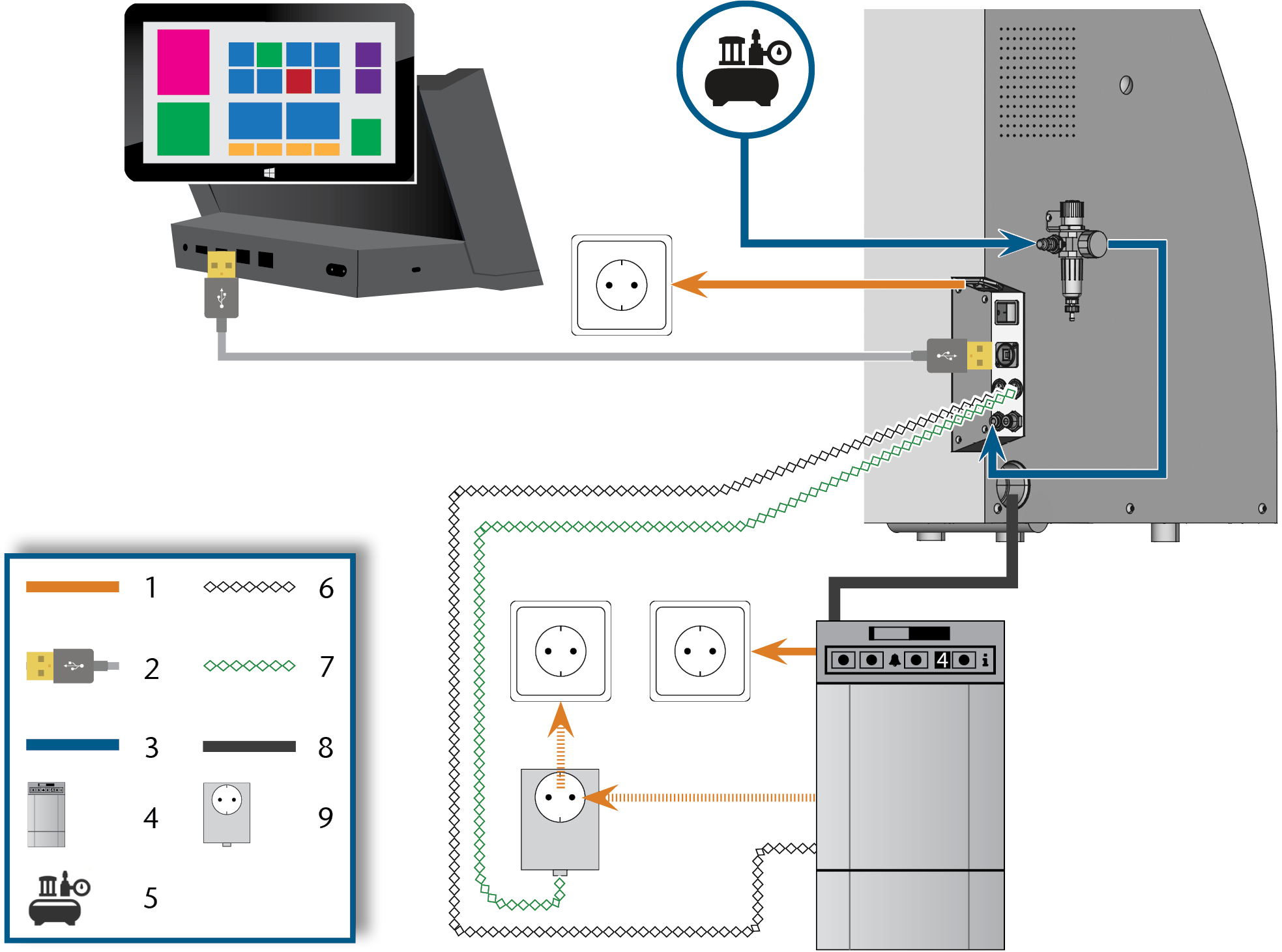

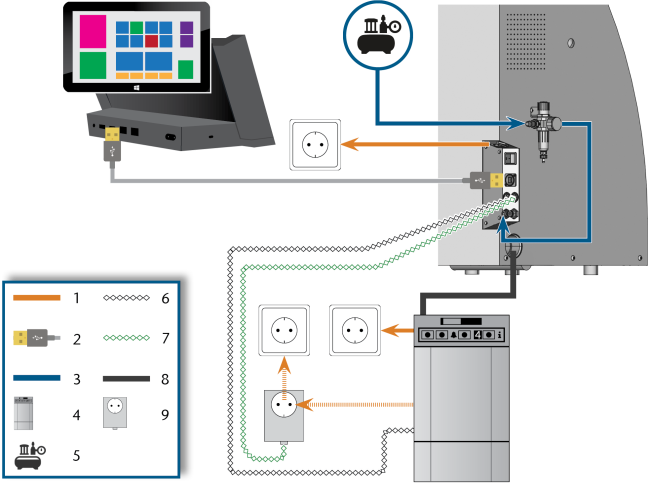

Schema di installazione della macchina

Connessione elettrica

La macchina richiede un’alimentazione continua per funzionare correttamente.

1. Inserire il cavo per la macchina in dotazione nella presa elettrica sul pannello collegamenti della macchina.

2. AVVISO! Per evitare interruzioni dell'attività, in caso di interruzioni regolari o frequenti fluttuazioni della tensione di rete, installare un gruppo di continuità, tipo online/VFI (IEC 62040-3, classe 1).

3. Inserire il connettore del cavo in una presa protetta da interruttore differenziale.

Installazione dell’impianto pneumatico

I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici.  Dati tecnici

La macchina richiede l’aria compressa per le seguenti attività:

• Per l’apertura e la chiusura del pinza di serraggio durante i cambi utensile.
• Per l’aria di tenuta del mandrino che impedisce l’ingresso di corpi estranei.
• Per l’aria di tenuta nel vano di lavoro che mantiene gli sfridi di lavorazione lontano dalle parti sensibili della macchina.
• Per lo ionizzatore.

Panoramica del regolatore dell’aria compressa

La macchina è collegata all’alimentazione di aria esterna tramite un regolatore di aria compressa. È possibile utilizzare questo regolatore per monitorare e regolare la pressione dell’aria in ingresso.

Il regolatore dell’aria compressa viene fornito con la macchina e deve essere montato sul lato della carteratura della macchina durante l’installazione. Il regolatore è provvisto delle seguenti connessioni:

• Filettatura interna da 1/8", con connettore pneumatico maschio per collegare l’alimentazione di aria compressa esterna
• Raccordo ad innesto da 6 mm per collegare la macchina.

Sul lato sinistro della macchina sono presenti due fori che è possibile utilizzare per montare il regolatore dell’aria compressa sulla macchina.

• Montare il regolatore dell’aria compressa in posizione verticale usando le viti a testa ovale fornite che si trovano nei fori.

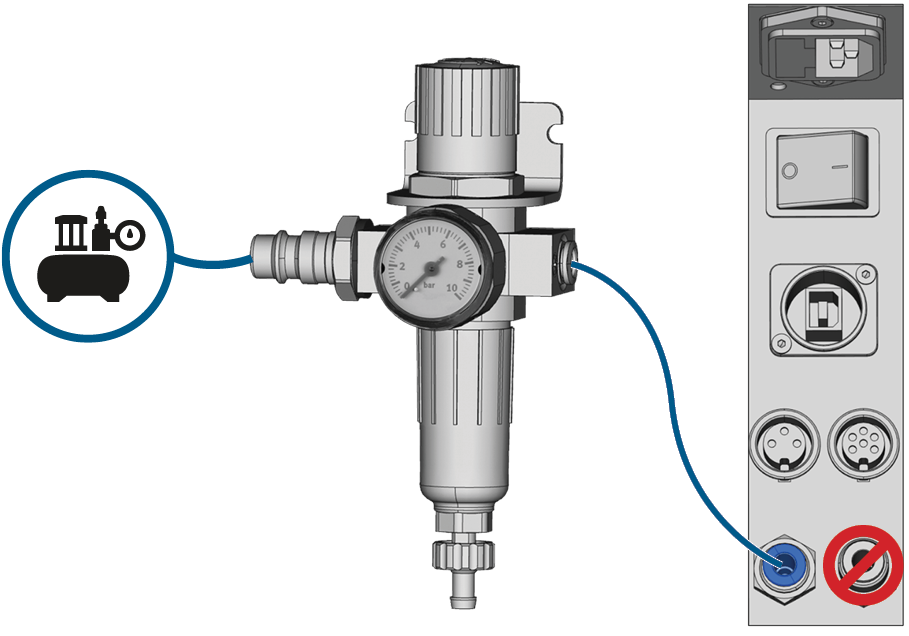

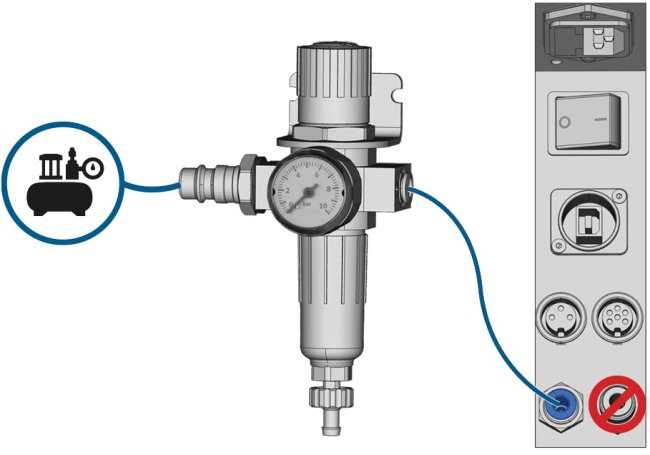

Installazione del tubo pneumatico

AVVISO! L’attacco blu per l’aria compressa non deve essere confuso con l’attacco in acciaio inox per il refrigerante. Altrimenti la macchina non funzionerà correttamente.

1. Chiudere la valvola principale di alimentazione dell’aria compressa esterna.
2. Utilizzare il tubo pneumatico fornito per collegare la connessione pneumatica sinistra del regolatore dell’aria compressa alla connessione pneumatica della macchina.
3. Collegare l’alimentazione dell’aria compressa esterna alla connessione pneumatica sinistra del regolatore dell’aria compressa.
4. Verificare accuratamente che tutti i tubi pneumatici esterni siano inseriti correttamente nelle relative connessioni e che i tubi e i connettori non siano danneggiati.
5. Se tutti i tubi e i connettori sono installati correttamente e non danneggiati, aprire la valvola di alimentazione dell’aria compressa esterna.

Regolazione della pressione dell’aria con il regolatore dell’aria compressa

L’impostazione della pressione dell’aria è necessaria solo se la pressione indicata dal manometro non si trova tra il valore minimo e il valore massimo. I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici.

1. Tirare leggermente verso l’alto la manopola girevole sopra il regolatore dell’aria compressa.

2. Ruotare la manopola nella direzione desiderata:
   • Ruotarla in direzione "+" per aumentare la pressione
   • Ruotarla in direzione "-" per ridurre la pressione
3. Spingere nuovamente la manopola verso il basso.
• La manopola è bloccata e non può essere spostata inavvertitamente.

Installazione del sistema di estrazione dell’aria

Componenti del sistema di estrazione dell’aria:

Componente	Fonte	Richiesto?	Prerequisito
Unità di aspirazione, incl. tubo di aspirazione	Servizio clienti, rivenditori specializzati	Sì	–
Unità di manovra	Servizio clienti*	No	Cavo dati non utilizzato
Cavo dati delle unità di aspirazione supportate	Produttore dell’unità di aspirazione	No	Unità di aspirazione supportata; unità di manovra non utilizzata
Connessione del tubo	Servizio clienti	Se il tubo di aspirazione non entra	–

*L’unità di manovra non è disponibile in tutto il mondo.

Requisiti dell’unità di aspirazione

I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici.  Dati tecnici

• Utilizzare un dispositivo di aspirazione che abbia solo le seguenti caratteristiche:

• Progettato per l’uso commerciale nel settore dentale
• Dotato di un filtro appartenente alla classe di filtrazione M
• Dotato di dispositivi di sicurezza che proteggono dalle scariche elettrostatiche (ad es. attraverso un tubo di aspirazione antistatico)

Installazione dell’unità di aspirazione

È possibile installare l’unità di aspirazione nel modo seguente:

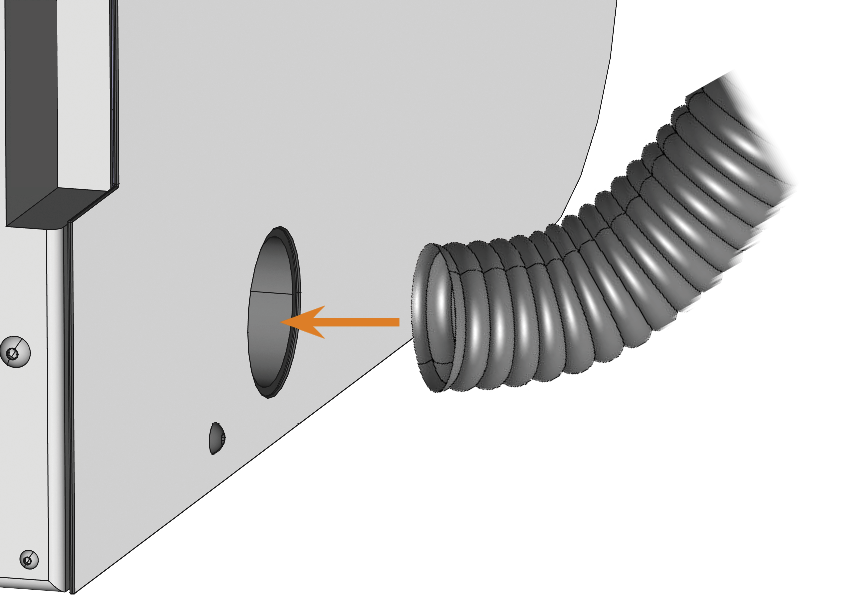

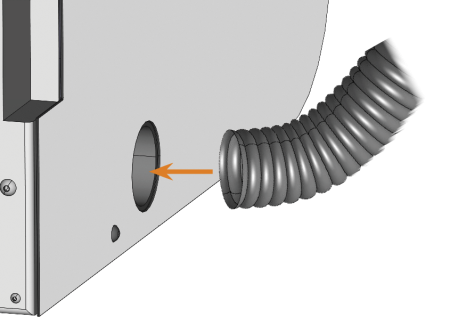

Collegamento del tubo di aspirazione con il raccordo opzionale

Se non è possibile collegare il tubo di aspirazione dell’unità di aspirazione direttamente alla macchina, installare l'attacco del tubo nel modo seguente:

1. Girare la connessione del tubo flessibile in senso antiorario fino ad aprirla completamente.

Se il filetto si stacca dalla connessione del tubo, posizionarlo nuovamente sulla connessione e girarlo in senso orario una volta in modo tale da riavvitarlo.

2. Inserire completamente il tubo del dispositivo di aspirazione nella connessione del tubo sul lato della filettatura.




3. Girare in senso orario il più possibile il filetto della connessione del tubo.
4. Inserire la connessione del tubo nell’apertura del sistema di estrazione dell’aria della macchina. Assicurarsi che sia saldamente collegato.

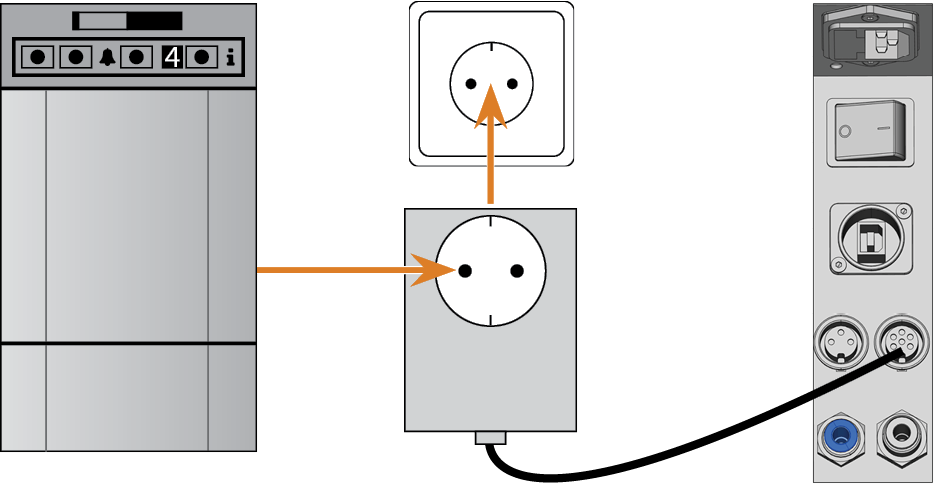

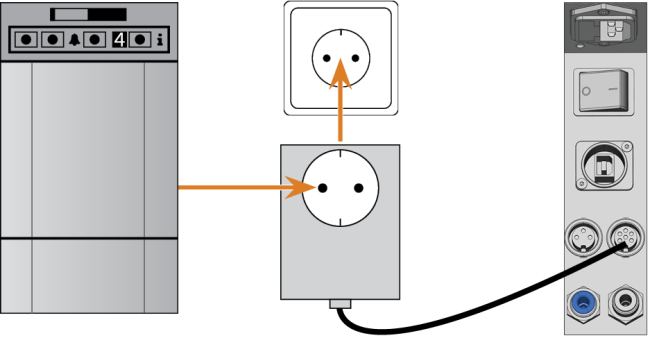

Installazione dell’unità di manovra

Se si desidera che la macchina accenda e spenga automaticamente l’unità di aspirazione, ma non è disponibile un cavo dati, è possibile utilizzare l’unità di manovra opzionale. L’unità di manovra non è disponibile in tutto il mondo.

1. Collegare il cavo di alimentazione dell’unità di aspirazione all’unità di manovra.
2. Collegare il cavo di controllo dell’unità di manovra alla porta dati del dispositivo di aspirazione sul pannello collegamenti della macchina.
3. Collegare l’unità di manovra ad una presa di corrente.
