Si applica a: S5

Verifica della dotazione

Le fasi di installazione fino al funzionamento sono:

→

→

→

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

Macchina, cavo, tubi flessibili

1

2

3

4

5

Utensili dentali

6





Utensili

7

8

9

Utensili per la manutenzione

10

11

12

13

14

15

Ricambi

16

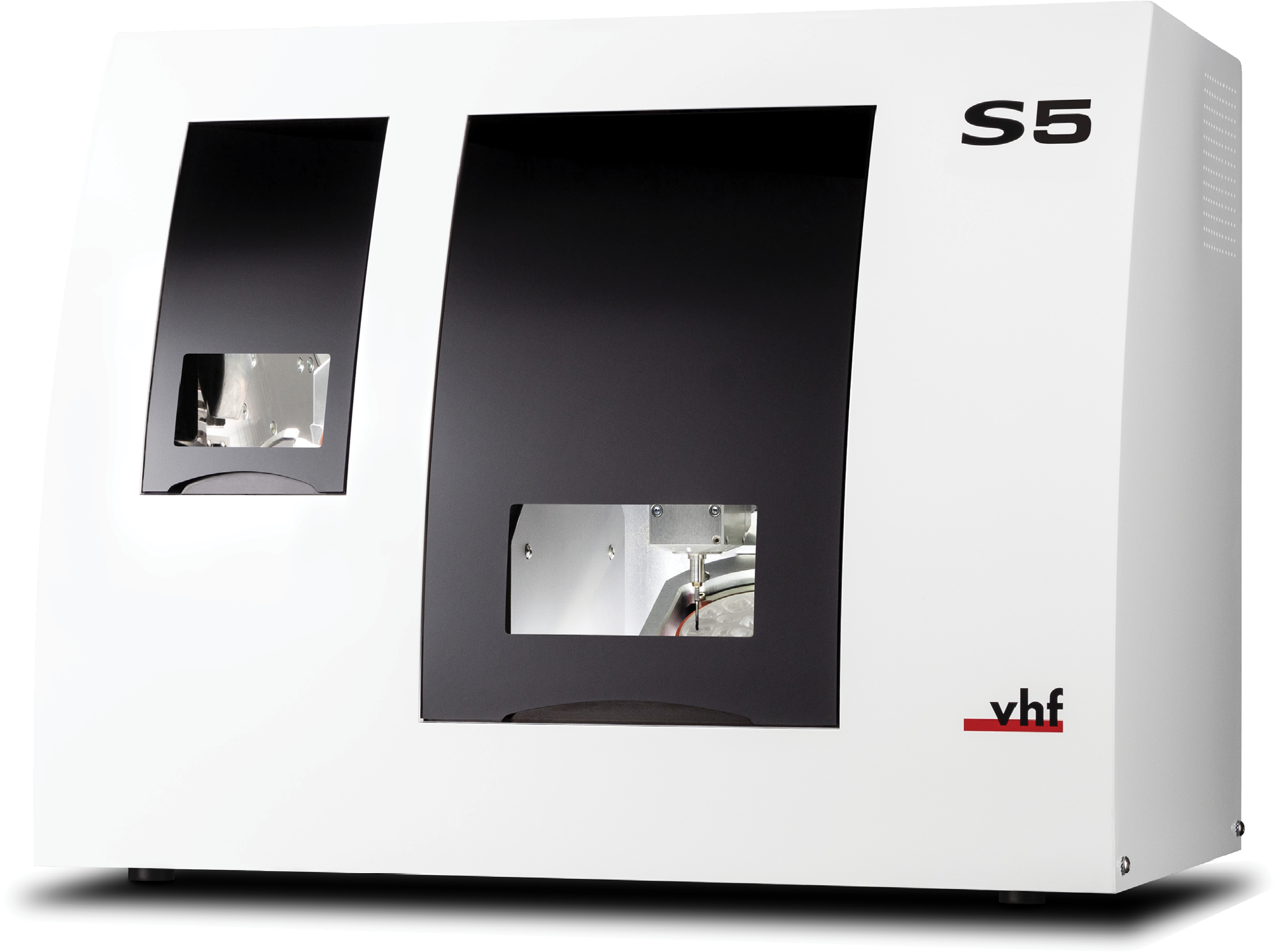

  1. 1 x Macchina S5

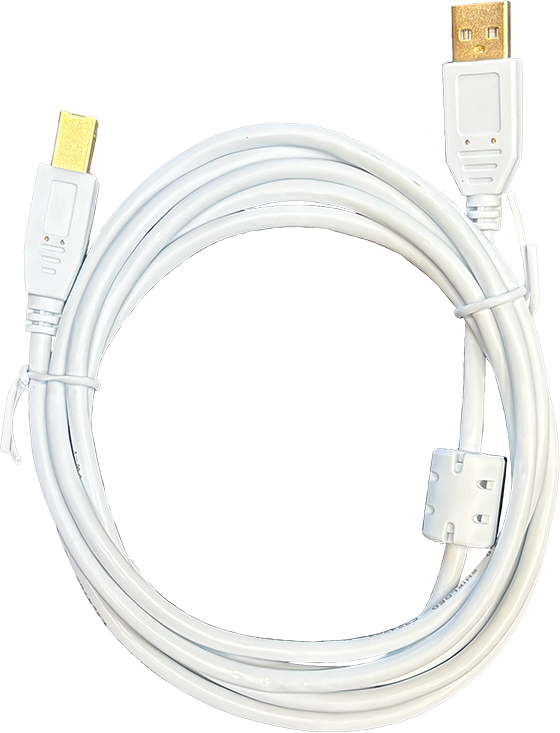

  2. 1 x Cavo USB

  3. 1 x Cavo di alimentazione

  4. 1 x Tubo pneumatico

  5. 1 x Regolatore dell’aria compressa

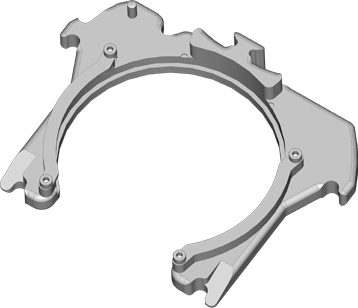

  6. 1 x QuickFrame

  7. 1 x Chiave per sbloccaggio d’emergenza dello sportello del vano di lavoro

  8. 1 x Cacciavite Torx (TX 10)

  9. 1 x Cacciavite a brugola (2,5 mm)

  10. 1 x Kit di manutenzione del mandrino

  11. 1 x Kit di taratura:

    • 1 x Micrometro

    • 3 x Pezzo grezzo di taratura

    • 1 x Fresa radiale con 1 dente (P200-R1-40)

  12. 1 x Bocchetta a lancia (per pulire il vano di lavoro)

  13. 1 x Connessione del tubo per l’unità di estrazione dell’aria esterna

  14. 1 x Spina di misurazione

  15. 1 x Punta per forare le posizioni degli utensili (2,8 mm)

  16. 2 x Inserto per magazzino utensili

Non raffigurato:

  • 1 x Brevi informazioni sulla macchina
  • 1 x Ausilio di trasporto per la macchina
  • 1 x Fermo per il trasporto nel vano di lavoro
  • 1 x Supplemento per la rimozione dell’ausilio di trasporto e del fermo per il trasporto
  • 2 x Box accessori nel vano di lavoro
  • 2 x Vite di ricambio per il magazzino utensili
  • 1 x Serie di viti di ricambio per il portapezzi e per il coperchio del magazzino utensili

  • Fermo per il trasporto

    • 1 x Cassa per trasporto

    • 1 x Copertura di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento

Disimballare e posizionare la macchina

  • Conservare l’imballaggio della macchina, l’ausilio di trasporto e il fermo per il trasporto per riutilizzarli.

Qual è il prossimo passo?

Collegamento della macchina
