Dati tecnici
Dimensioni (L/P/H)
|
|
Unità |
Valore |
|---|---|---|
|
Ingombro (ca.) |
mm in |
599 x 266 23,6 x 10,5 |
|
Alloggiamento completamente chiuso (ca.) |
mm in |
700 x 444 x 561 27,6 x 17,5 x 22,1 |
|
Spazio minimo richiesto per il funzionamento (ca.) |
mm in |
1050 x 770 x 600 27,6 x 26,9 x 22,1 |
Sistema base
|
|
Unità |
Valore |
|---|---|---|
|
Peso (ca.) |
kg lbs |
106 234 |
|
Assi – Asse rotante A |
|
5 360° / ±30° |
|
Categoria di sovratensione (IEC 60664-1) |
|
II |
Alimentazione di aria compressa esterna
|
|
Unità |
Valore |
|---|---|---|
|
Pressione dell’aria minima/massima |
psi |
6 / 8 90 / 120 |
|
Pressione aria consigliata |
psi |
7 100 |
|
Consumo d’aria (ca.) – Lavorazione a umido
– Lavorazione a secco
|
l/min cfm l/min cfm |
30/35 (a 6/8 bar) 1,1/1,2 cfm (a 90/120 psi) 60/73 (a 6/8 bar) 2,1/2,6 (a 90/120 psi) |
|
Purezza dell’aria (ISO 8573-1:2010) |
|
Particolato solido: classe 3 Acqua: classe 4 Tenore totale olio: classe 3 |
Sistema di estrazione dell’aria esterno
|
|
Unità |
Valore |
|---|---|---|
|
Capacità minima di estrazione |
l/min cfm |
3.000 (a 220 hPa) 105,9 (a 3,2 psi) |
|
Unità di aspirazione |
|
Progettato per l’uso commerciale nel settore dentale Dotato di un filtro appartenente alla classe di filtrazione M |
Condizioni ambientali
|
|
Unità |
Valore |
|---|---|---|
|
Umidità relativa dell’aria |
|
80%, senza condensa |
|
Temperatura ambiente per lo stoccaggio/il trasporto |
°C °F |
‑20 – 60 -4 – 140 |
|
Temperatura ambiente per il funzionamento |
°C °F |
10 – 35 50 – 95 |
|
Tipo di posizione |
|
All’interno |
|
Altitudine massima |
m ft |
2000 6561 |
|
Aria ambientale (IEC 60664-1) |
|
Senza polvere, grado di inquinamento 2 |
|
Radiazioni elettromagnetiche (IEC 61326-1) |
|
Aree residenziali, aziendali e commerciali |
|
Interferenze elettromagnetiche (IEC 61326-1) |
|
Ambiente industriale |
Mandrino
|
|
Unità |
Valore |
|---|---|---|
|
Modello |
|
SFS 300P (sincrono) |
|
Velocità di rotazione massima |
rpm |
60.000 |
|
Potenza nominale in esercizio continuo (S1) |
W |
300 |
|
Potenza nominale in esercizio periodico ininterrotto (S6) |
W |
450 |
|
Potenza di picco (Pmax) |
W |
600 |
|
Diametro pinza di serraggio |
mm |
3 |
Portapezzi standard
|
|
Unità |
Valore |
|---|---|---|
|
Diametro minimo/massimo del disco |
mm |
98,3 / 98,7 |
|
Altezza massima del disco |
mm |
30 |
|
Altezza minima/massima del bordo del disco |
mm |
10 / 10,5 |
Emissioni acustiche
|
Stato di esercizio |
Unità |
Valore |
|---|---|---|
|
Lavorazione |
dB(A) |
77 dB(A) |
|
Tutti gli altri stati di esercizio |
dB(A) |
<70 dB(A) |
|
Condizione di misurazione |
Valore |
|---|---|
|
Materiale lavorato |
CoCr |
|
Stato dell’utensile |
usurato |
|
Valore misurato |
Livello di pressione sonora (distanza: 1 m) |
|
Misurazione secondo |
ISO 3746, classe di accuratezza 3 |
Connessioni
|
|
Unità |
Valore |
|---|---|---|
|
Connessione pneumatica, raccordo a pressione (Diametro) |
mm |
6 |
|
Connessione di alimentazione (e assorbimento di potenza massimo in watt) |
V CA Hz W |
100 – 240 50/60 850, Fusibile in vetro T6,3A L250V |
|
Porta USB |
|
2,0 A |
|
Porta dati per unità di aspirazione o unità di manovra supportata |
|
Sì |
|
Connessione del tubo per il sistema di estrazione dell’aria esterna (Diametro) |
mm |
45 |
|
Porta dati per modulo di rettifica a umido |
|
Sì |
|
Connessione del tubo per modulo di rettifica a umido (Diametro) |
mm |
6 |

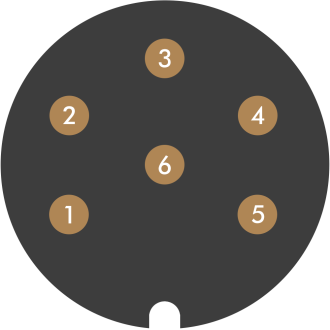

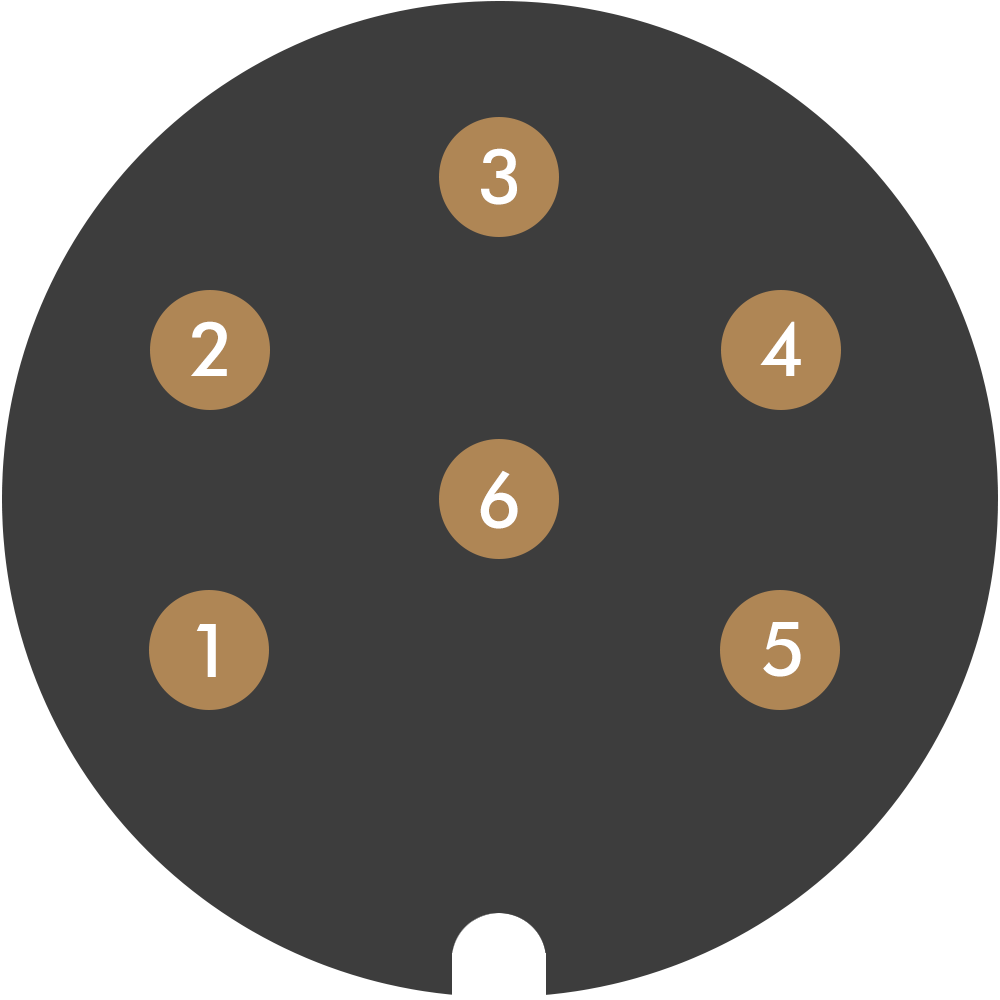

Assegnazione dei pin della porta dati dell'unità di aspirazione
80%, senza condensa
- + 24 V, commutato, uscita 1
- + 24 V, commutato, uscita 2 (non usato)
- +24 V, continuo
- Ingresso segnale di ritorno, uscita 2 (non utilizzata)
- Ingresso segnale di ritorno, uscita 1 (non utilizzata)
- Terra (PE)
