Si applica a: R5

Disimballaggio e posizionamento

Scelta del luogo d’installazione

Il luogo di installazione deve essere conforme ai valori limite e ai requisiti del capitolo Dati tecnici.

 Dati tecnici

Disimballare la macchina

1. Rimuovere le viti (contrassegnate in arancione) che fissano il coperchio della cassa di trasporto.

   Il numero delle viti può variare.



2. Sollevare il coperchio (contrassegnato in arancione).



3. Togliere gli accessori.

4. Rimuovere il cuscinetto superiore (contrassegnato in arancione).



5. Togliere le viti (contrassegnate in arancione) che fissano il telaio della cassa al pallet.

   Il numero delle viti può variare.



6. Sollevare dal pallet il telaio della cassa (contrassegnato in arancione).

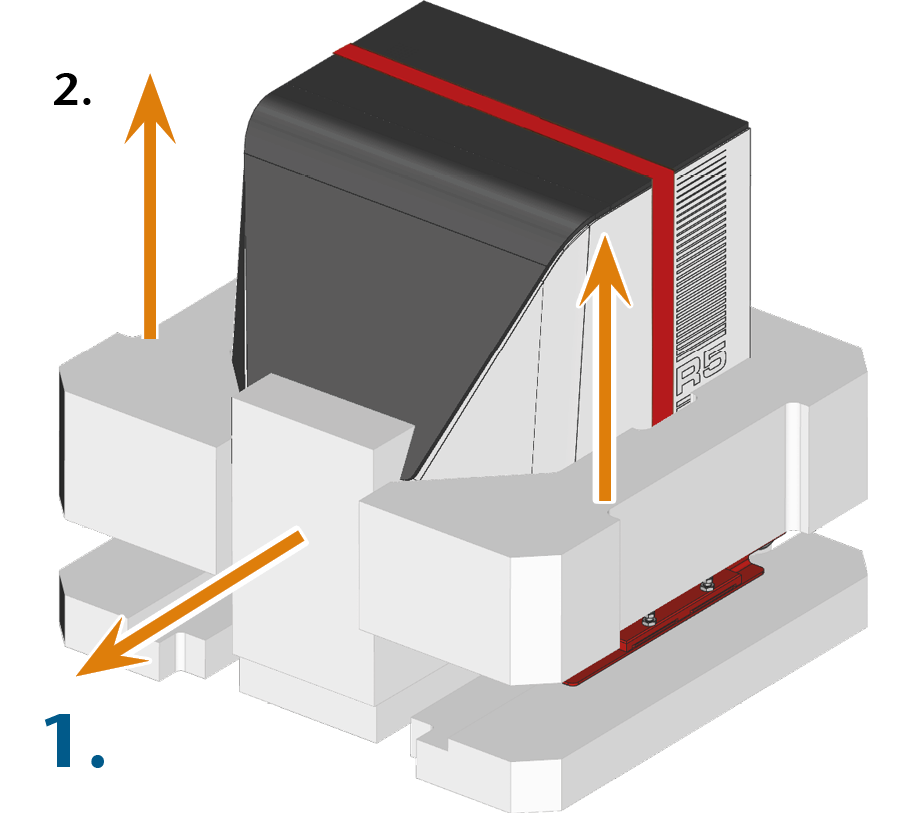

7. Rimuovere i 2 cuscinetti in materiale espanso.





8. Rimuovere la valigetta degli accessori dall'inserto in materiale espanso.

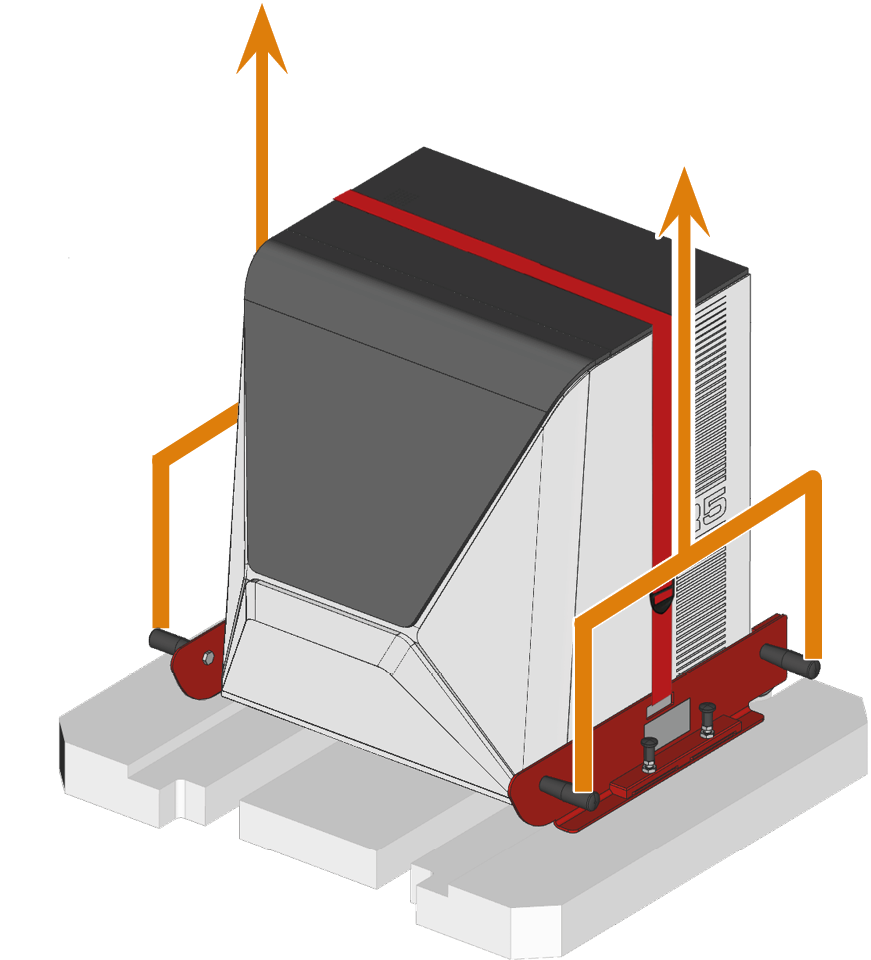

9. Afferrare le maniglie dell'ausilio di trasporto, quindi sollevare la macchina dall'inserto in materiale espanso. Per trasportare la macchina, utilizzare un numero di persone pari a quello previsto dalla legge.



10. Posizionare la macchina su una superficie in grado di sostenerne il peso.

11. AVVISO! Assicurarsi che le seguenti distanze di sicurezza siano sempre rispettate.

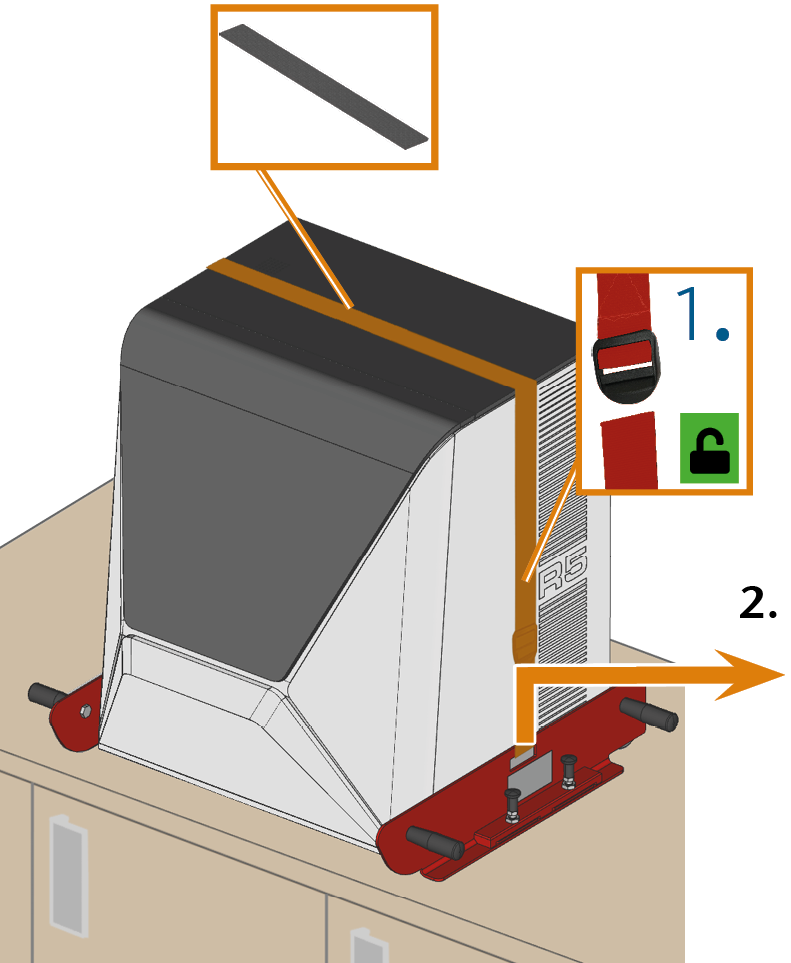

12. Sganciare la cinghia (contrassegnata in arancione) utilizzando la fibbia. Rimuovere la cinghia.

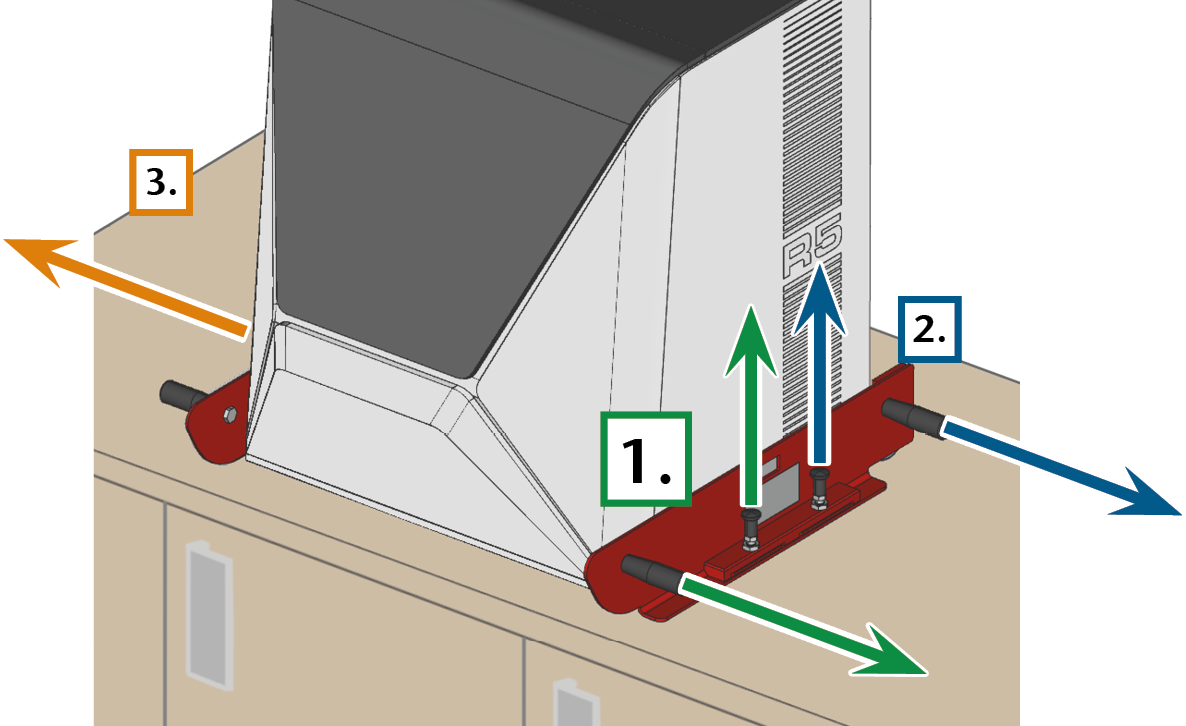

13. Tirare i due bulloni di bloccaggio verso l'alto, quindi rimuovere l'ausilio di trasporto.



14. Rimuovere il pannello di copertura.

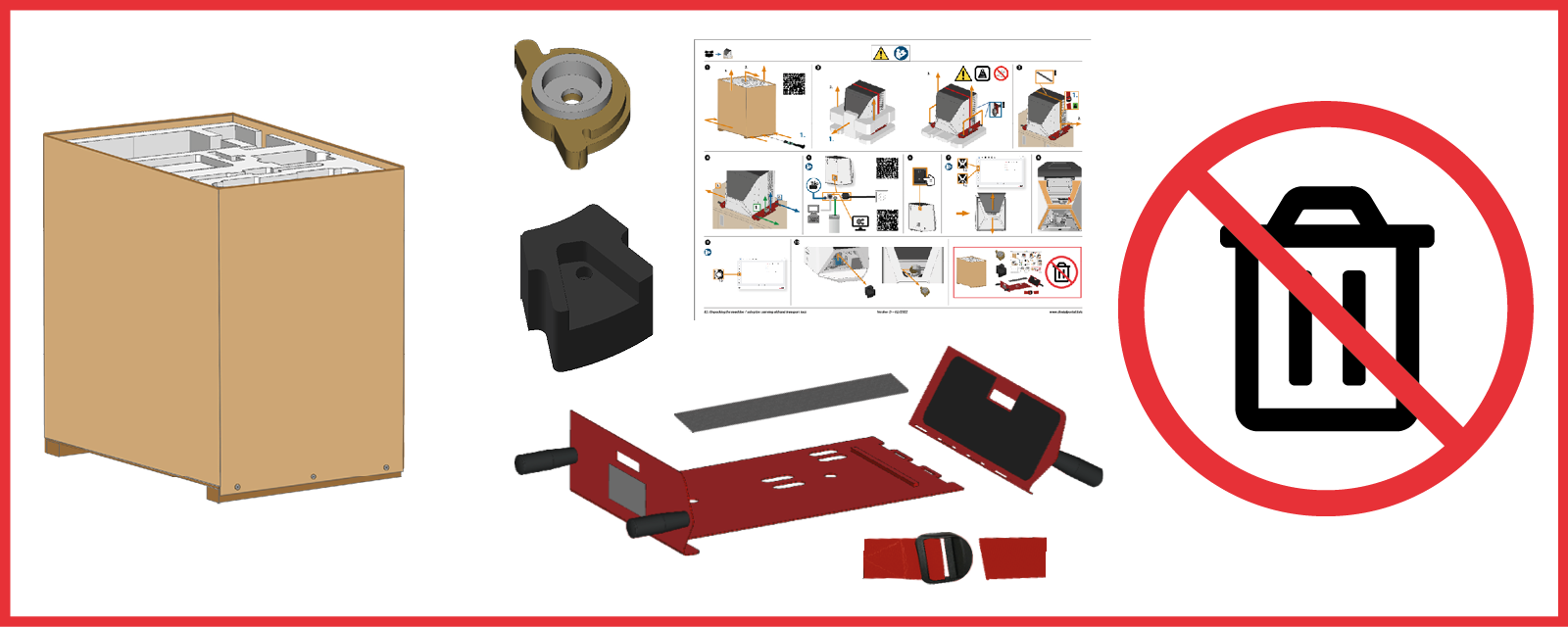

15. Conservare tutte le parti del kit di imballaggio per eventuali spedizioni al servizio di assistenza.
