Si applica a: R5

Panoramica macchina

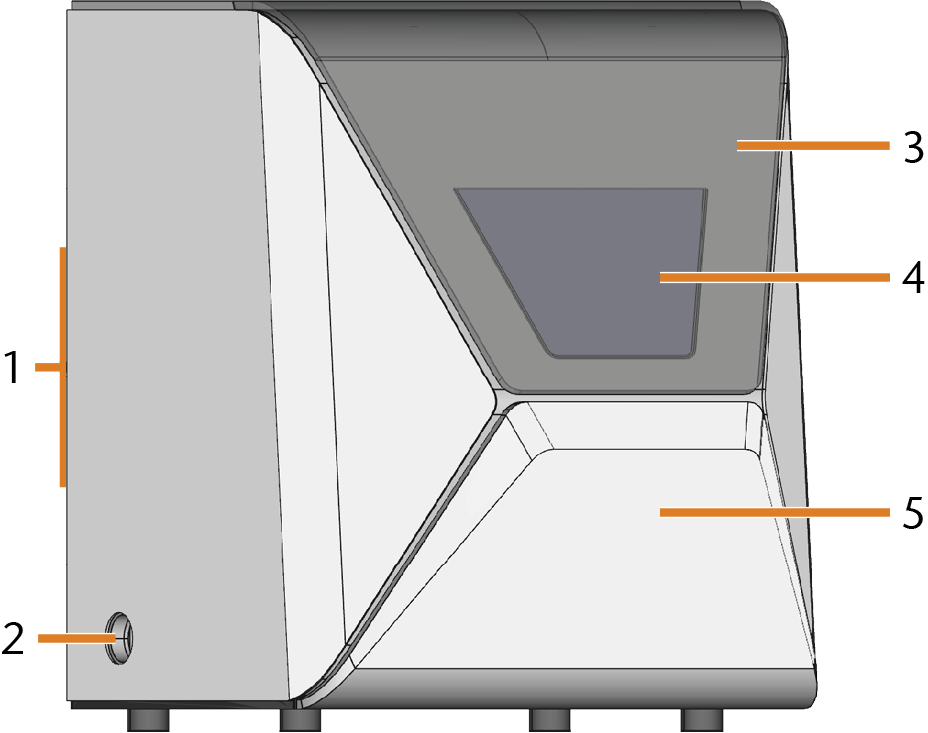

Lato anteriore della macchina



  1. Pannello collegamenti e interruttore di alimentazione principale sul retro

    Lato posteriore della macchina

  2. Connessione del tubo per il sistema di estrazione dell’aria

  3. Sportello del vano di lavoro

    Sportello del vano di lavoro

  4. Finestra d’ispezione del vano di lavoro

  5. Compartimento multifunzione

    Compartimento multifunzione

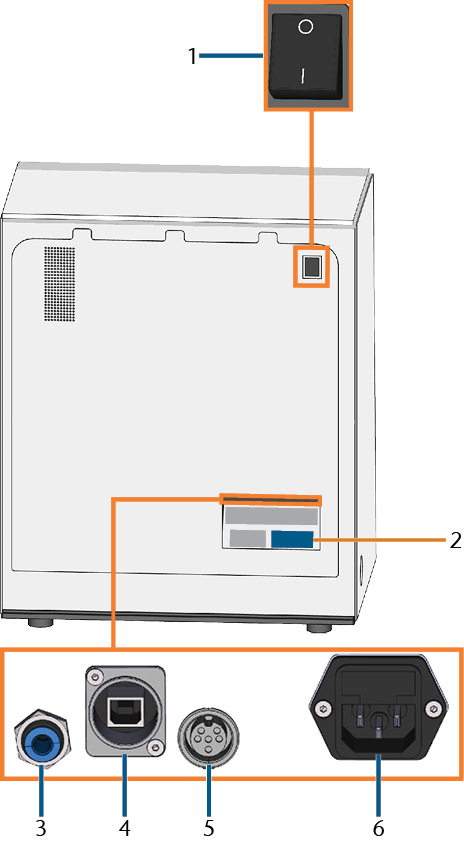

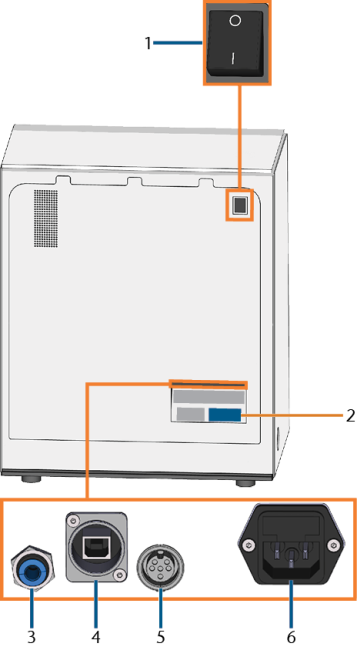

Lato posteriore della macchina



  1. Interruttore principale
  2. Targhetta di identificazione
  3. Collegamento aria compressa
  4. Porta di rete (Ethernet RJ-45)
  5. Interfaccia di aspirazione (6 pin, IEC 61076-2-106)
  6. Connessione di alimentazione incluso fusibile in vetro T6,3A L250V

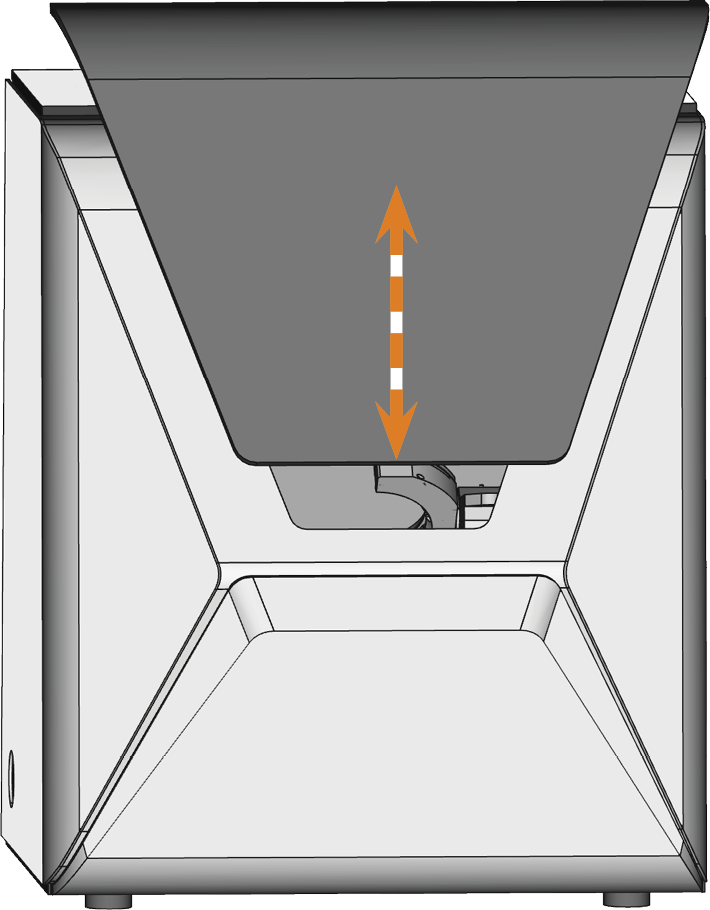

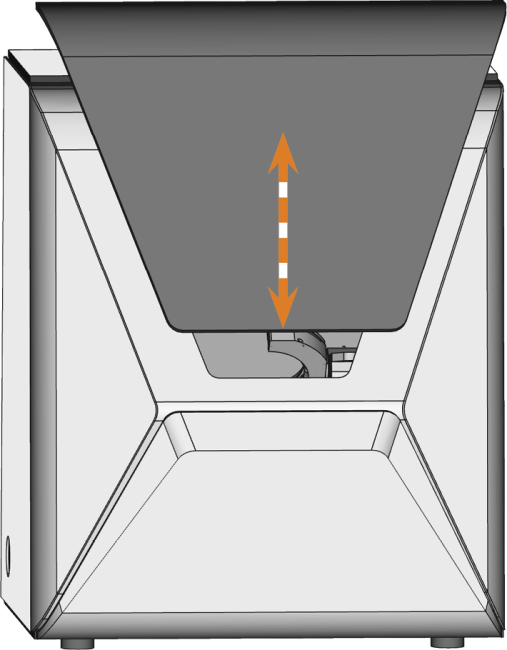

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento.

Lo sportello del vano di lavoro è azionato elettricamente. È possibile aprire e chiudere lo sportello con DentalCNC. Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.



Compartimento multifunzione

Il compartimento multifunzione contiene i seguenti componenti:

È possibile aprire e chiudere manualmente lo compartimento multifunzione tramite DentalCNC.

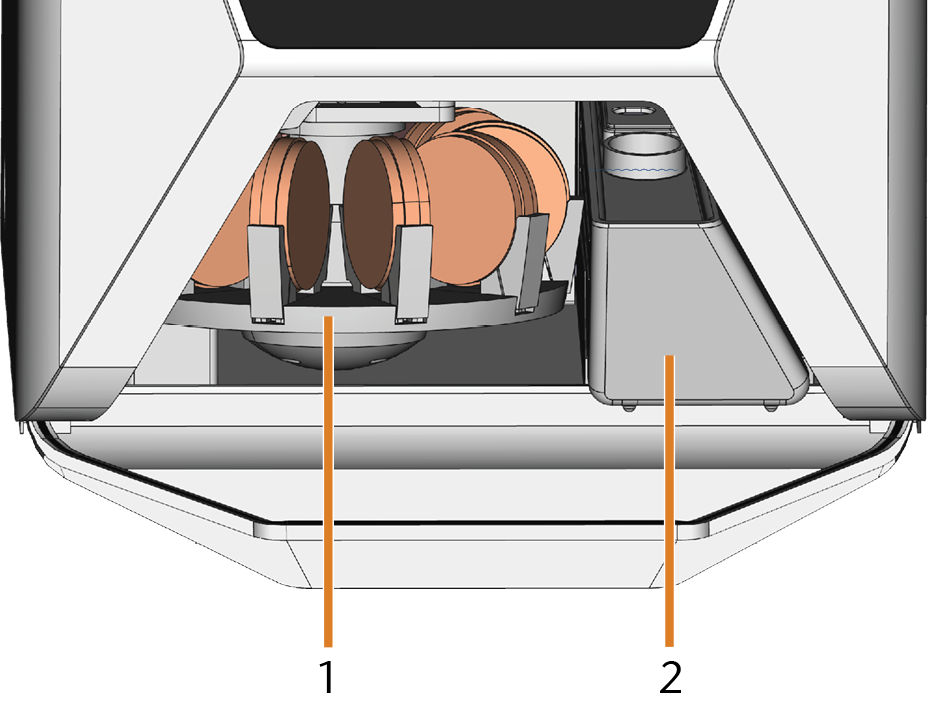

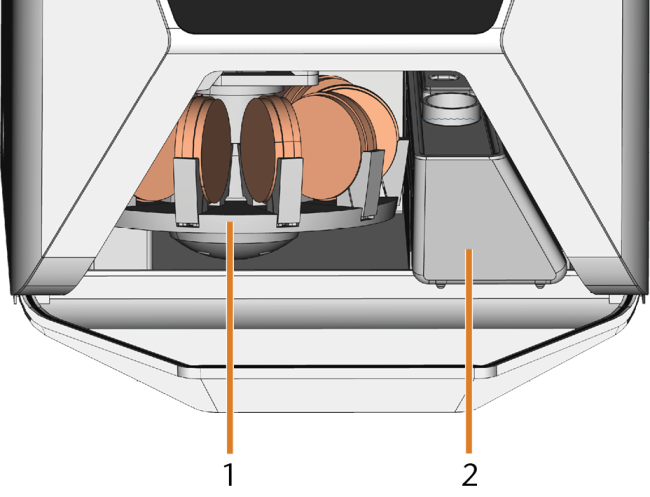

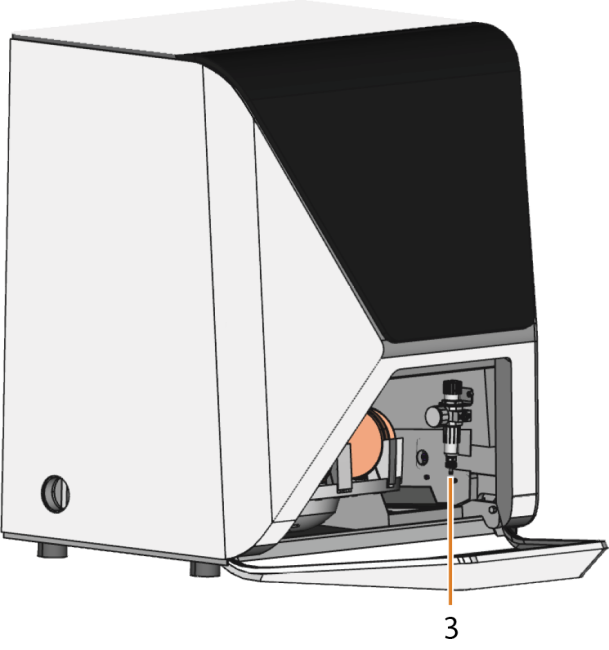

Compartimento multifunzione aperto (dischi non inclusi)

  1. Magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.
  2. Recipiente del liquido di raffreddamento

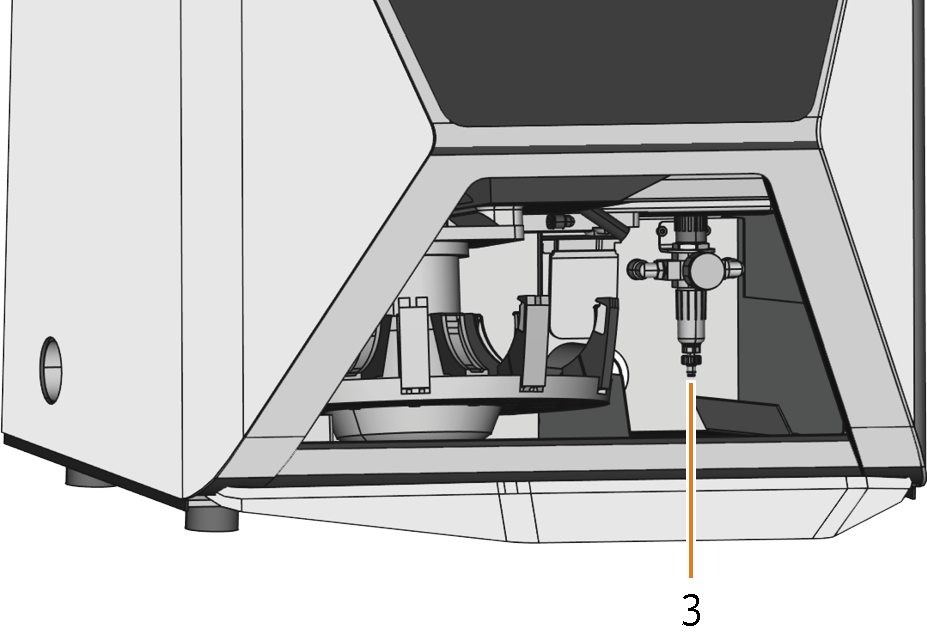

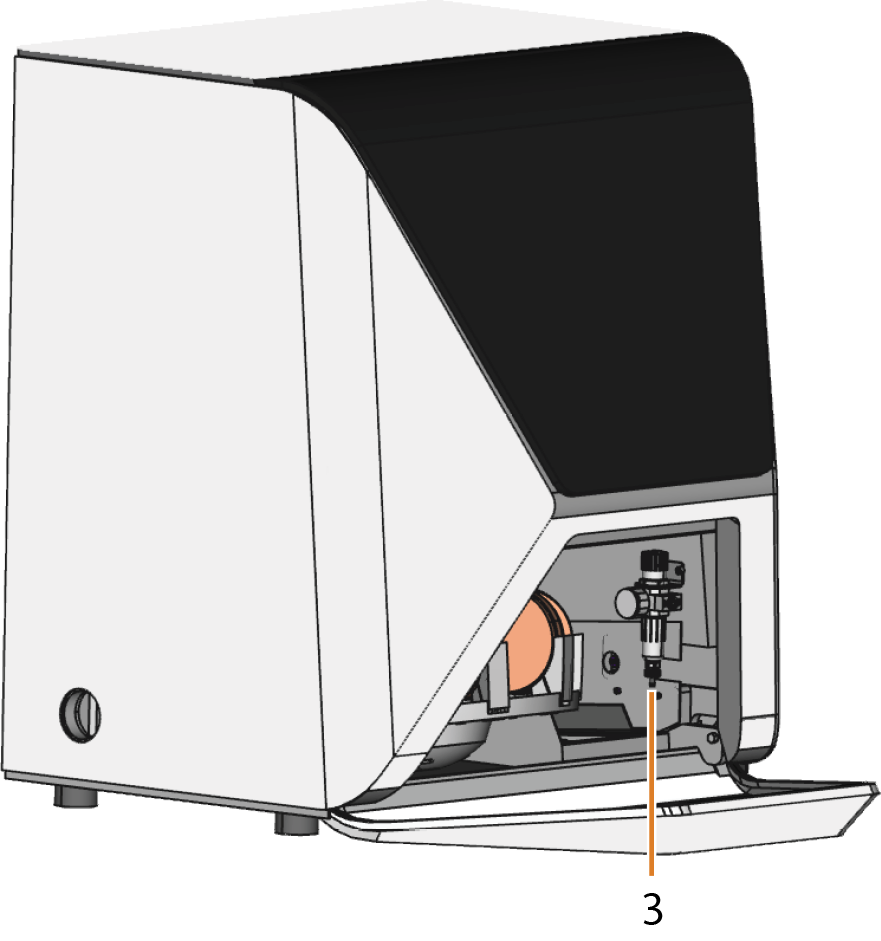

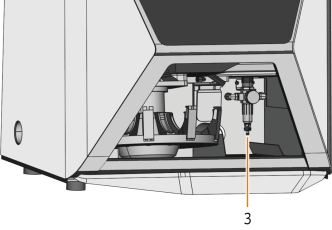

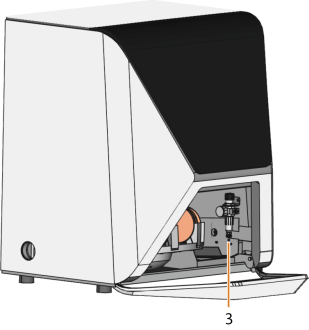

  3. Regolatore dell’aria compressa (la posizione dipende dalla serie)

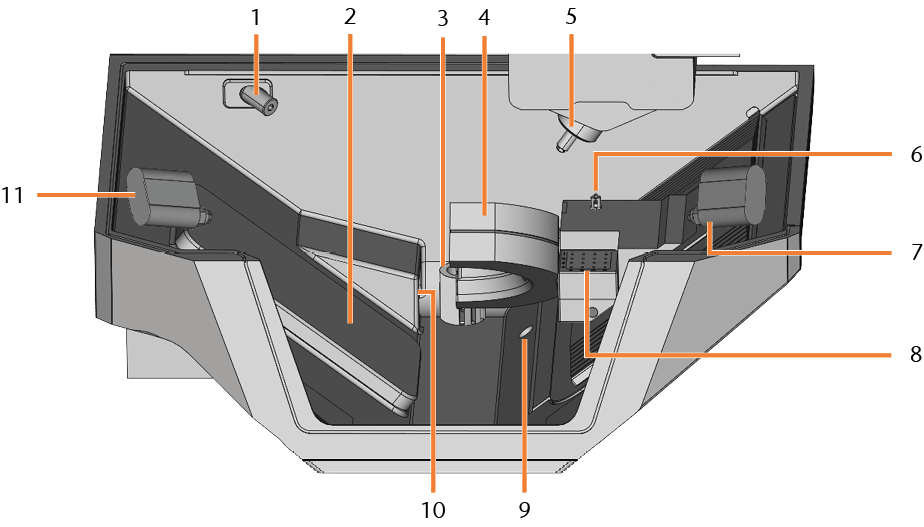

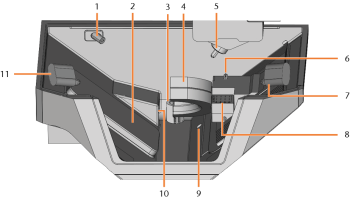

Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.



  1. Webcam
  2. Aletta del caricatore pezzi grezziChiuso Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi
  3. Uscita del refrigerante
  4. Portapezzi; Asse rotante A
  5. Mandrino
  6. Tastatore di misura
  7. Getto ionico destro
  8. Magazzino utensili
  9. Traboccamento d’emergenza
  10. Apertura per l’estrazione dell’aria
  11. Getto di ioni sinistro

Colori dell’illuminazione vano di lavoro

Colore

Stato

Bianco

La macchina è pronta per l’uso.

È possibile aprire lo sportello del vano di lavoro.

Azzurro

La macchina è in funzione.

Lo sportello del vano di lavoro è chiuso.

Rosso

Anomalia nella macchina.

Lo sportello del vano di lavoro è chiuso.

Computer CAM

Per lavorare con la macchina, utilizzare un computer Windows® ("Computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.") e il software appositamente progettato ("Software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC."). Il software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC. è costituito dai seguenti componenti:

  • DentalCAMUn'applicazione CAM per creare e calcolare pezzi grezzi virtuali ("job")
  • DentalCNCUn'applicazione CNC per la modifica dei job e la manutenzione della macchina.

Per creare e progettare gli oggetti dentali è necessaria anche un’applicazione CAD (venduta separatamente da rivenditori specializzati).

È possibile che si desideri consultare la panoramica del flusso di lavoro di DentalCAM e di DentalCNC.

Assi

Questa macchina ha5 assi: 3 assi lineari e 2 assi rotanti.

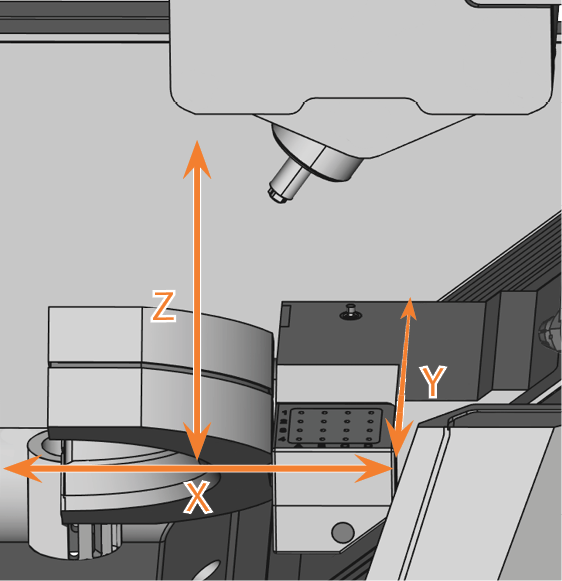

Assi lineari

Il mandrino si muove lungo questi assi.

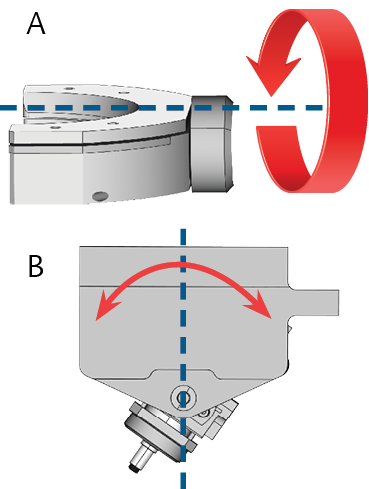

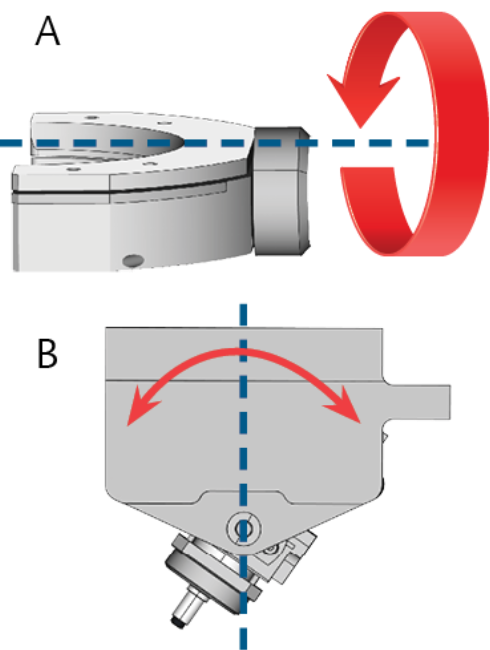

Assi rotativi

Il portapezzi ruota intorno a questi assi.



Targhetta di identificazione e numero di serie

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato posteriore della macchina
