Si applica a: R5

Dati tecnici

Dimensioni (L/P/H)

	Unità	Valore	Valore	Valore
Ingombro (ca.)	mm in	580 x 380 22,8 x 15,0	372 x 258 14,7 x 10,2	337 x 324 13,3 x 12,8
Alloggiamento completamente chiuso (ca.)	mm in	600 x 576 x 698 23,6 x 23,6 x 27,5	455 x 550 x 630 18 x 21,7 x 24,8	364 x 460 x 473 14,3 x 18,1 x 18,6
Spazio minimo richiesto per il funzionamento (ca.)	mm in	750 x 820 x 920 29,5 x 32,3 x 36,2	800 x 800 x 750 31,5 x 31,5 x 29,6	710 x 785 x 473 28,0 x 30,9 x 18,6

Unità

Valore

Ingombro (ca.)

580 x 380

22,8 x 15,0

372 x 258

14,7 x 10,2

337 x 324

13,3 x 12,8

Alloggiamento completamente chiuso (ca.)

600 x 576 x 698

23,6 x 23,6 x 27,5

455 x 550 x 630

18 x 21,7 x 24,8

364 x 460 x 473

14,3 x 18,1 x 18,6

Spazio minimo richiesto per il funzionamento (ca.)

750 x 820 x 920

29,5 x 32,3 x 36,2

800 x 800 x 750

31,5 x 31,5 x 29,6

710 x 785 x 473

28,0 x 30,9 x 18,6

Sistema base

	Unità	Valore	Valore	Valore
Peso (ca.)	kg lbs	149 328	91 201	52 115
Assi – Asse rotante A / B		5 360° / ±35°	5 360° / ±35°	4 da +190° a -10°
Categoria di sovratensione (IEC 60664-1)		II	II	II

Unità

Valore

Peso (ca.)

lbs

149

328

201

115

Assi

– Asse rotante A / B

360° / ±35°

da +190° a -10°

Categoria di sovratensione (IEC 60664-1)

Alimentazione di aria compressa esterna

	Unità	Valore	Valore	Valore
Pressione dell’aria minima/massima	bar psi	6 / 8 90 / 120	6 / 8 90 / 120	4 / 8 60 / 120
Pressione aria consigliata	bar psi	7 100 necessario per tutte le funzioni della macchina	7 100	4,5 65
Consumo d’aria (ca.) – Ionizzatore disattivato – Ionizzatore attivato	l/min cfm l/min cfm	50/65 (a 6/8 bar) 1,8/2,3 cfm (a 90/120 psi) 105/110 (a 7/8 bar) 3,7/3,9 (a 100/120 psi)	50/64 (a 6/8 bar) 1,8/2,3 (a 90/120 psi) 80/102 (a 6/8 bar) 2,8/3,6 (a 90/120 psi)	25/45 (a 4/8 bar) 0,9/1,6 (a 60/120 psi)
Purezza dell’aria (ISO 8573-1:2010)		Particolato solido: classe 3 Acqua: classe 4 Tenore totale olio: classe 3	Particolato solido: classe 3 Acqua: classe 4 Tenore totale olio: classe 3	Particolato solido: classe 3 Acqua: classe 4 Tenore totale olio: classe 3

Unità

Valore

Pressione dell’aria minima/massima

bar

psi

6 / 8

90 / 120

6 / 8

90 / 120

4 / 8

60 / 120

Pressione aria consigliata

bar

psi

100

necessario per tutte le funzioni della macchina

100

4,5

Consumo d’aria (ca.)

– Ionizzatore disattivato

– Ionizzatore attivato

l/min

cfm

l/min

cfm

50/65 (a 6/8 bar)

1,8/2,3 cfm (a 90/120 psi)

105/110 (a 7/8 bar)

3,7/3,9 (a 100/120 psi)

50/64 (a 6/8 bar)

1,8/2,3 (a 90/120 psi)

80/102 (a 6/8 bar)

2,8/3,6 (a 90/120 psi)

25/45 (a 4/8 bar)

0,9/1,6 (a 60/120 psi)

Purezza dell’aria (ISO 8573-1:2010)

Particolato solido: classe 3

Acqua: classe 4

Tenore totale olio: classe 3

Particolato solido: classe 3

Acqua: classe 4

Tenore totale olio: classe 3

Particolato solido: classe 3

Acqua: classe 4

Tenore totale olio: classe 3

Sistema di estrazione dell’aria esterno

	Unità	Valore	Valore
Capacità minima di estrazione	l/min cfm	3.500 (a 220 hPa) 123,6 (a 3,2 psi)	2500 (a 220 hPa) 88,3 (a 3,2 psi)
Unità di aspirazione		Progettato per l’uso commerciale nel settore dentale Dotato di un filtro appartenente alla classe di filtrazione M	Progettato per l’uso commerciale nel settore dentale Dotato di un filtro appartenente alla classe di filtrazione M

Unità

Valore

Capacità minima di estrazione

l/min

cfm

3.500 (a 220 hPa)

123,6 (a 3,2 psi)

2500 (a 220 hPa)

88,3 (a 3,2 psi)

Unità di aspirazione

Progettato per l’uso commerciale nel settore dentale

Dotato di un filtro appartenente alla classe di filtrazione M

Progettato per l’uso commerciale nel settore dentale

Dotato di un filtro appartenente alla classe di filtrazione M

Condizioni ambientali

	Unità	Valore	Valore	Valore
Umidità relativa dell’aria		80%, senza condensa	80%, senza condensa	80%, senza condensa
Temperatura ambiente per lo stoccaggio/il trasporto	°C °F	‑20 – 60 -4 – 140	‑20 – 60 -4 – 140	‑20 – 60 -4 – 140
Temperatura ambiente per il funzionamento	°C °F	10 – 35 50 – 95	10 – 32 50 – 90	10 – 35 50 – 95
Tipo di posizione		All’interno	All’interno	All’interno
Altitudine massima	m ft	2000 6561	2000 6561	2000 6561
Aria ambientale (IEC 60664-1)		Senza polvere, grado di inquinamento 2	Senza polvere, grado di inquinamento 2	Senza polvere, grado di inquinamento 2
Radiazioni elettromagnetiche (IEC 61326-1)		Aree residenziali, aziendali e commerciali	Aree residenziali, aziendali e commerciali	Aree residenziali, aziendali e commerciali
Interferenze elettromagnetiche (IEC 61326-1)		Ambiente industriale	Ambiente industriale	Ambiente industriale

Mandrino

	Unità	Valore	Valore	Valore
Modello		SFR 400P (sincrono)	SFK 550P (sincrono)	SFN+ 400P (sincrono)
Velocità di rotazione massima	rpm	80.000	60000	80000
Potenza nominale in esercizio continuo (S1)	W	440	550	440
Potenza nominale in esercizio periodico ininterrotto (S6)	W	600	680	600
Potenza di picco (Pmax)	W	800	820	800
Diametro pinza di serraggio	mm	3	3	3

Utensili

	Unità	Valore	Valore	Valore
Numero max di utensili nel caricatore		16	16	8
Lunghezza max dell’utensile	mm	40	40	35

Portapezzi standard

	Unità	Valore	Valore	Valore
Diametro minimo/massimo del disco	mm	98,5 / 98,8	98,5 / 98,8
Altezza massima del disco	mm	40	40
Altezza minima/massima del bordo del disco	mm	9,8 / 10,5	9,8 / 10,5
Dimensioni massime del blocco (L/P/H)	mm	40 x 20 x 20 (necessita di portablocco)		45 x 20 x 20

Sistema del liquido refrigerante

	Unità	Valore	Valore
Refrigerante – Per titanio		Acqua potabile Emulsione di acqua e lubrorefrigerante Tec Liquid Pro	Acqua potabile Emulsione di acqua e lubrorefrigerante Tec Liquid Pro
Capacità massima del liquido di raffreddamento	l qt	3,4 3,6	3,5 3,7

Unità

Valore

Refrigerante

– Per titanio

Acqua potabile

Emulsione di acqua e lubrorefrigerante Tec Liquid Pro

Acqua potabile

Emulsione di acqua e lubrorefrigerante Tec Liquid Pro

Capacità massima del liquido di raffreddamento

3,4

3,6

3,5

3,7

Caricatore pezzi grezzi

	Unità	Valore
Numero di alloggiamenti		10
Metodo di montaggio		Senza telaio

Emissioni acustiche

Stato di esercizio	Unità	Valore	Valore	Valore
Lavorazione	dB(A)	69,8 dB(A)	71 dB(A)	(Nicht definierte Variable:GLB_ProductDataN4plus.SoundPowerLevel)
Tutti gli altri stati di esercizio	dB(A)	<70 dB(A)	<70 dB(A)	<70 dB(A)

Condizione di misurazione	ValoreN4+	Valore	Valore
Materiale lavorato	Abutment MEDENTIKA® PreFace® in titanio, 11,5 mm	IPS e.max (blocco, C14)	CoCr
Stato dell’utensile	nuovo	nuovo	nuovo
Valore misurato	Livello di potenza sonora	Livello di pressione sonora (distanza: 1 m)	Livello di pressione sonora (distanza: 1 m)
Misurazione secondo	ISO 3746, classe di accuratezza 3	ISO 3746, classe di accuratezza 3	ISO 3746, classe di accuratezza 3

Connessioni

	Unità	Valore	Valore	Valore
Connessione pneumatica, raccordo a pressione (Diametro)	mm	8 (per macchine con numero di serie che inizia con ID1: 6)	6	6
Connessione di alimentazione (e assorbimento di potenza massimo in watt)	V CA Hz W	100 – 240 50/60 750 Fusibile in vetro T6,3A L250V	100 – 240 50/60 640 Fusibile in vetroT6,3A L250V	100 – 240 50/60 640 Fusibile in vetro T6,3A L250V
Porta di rete – Velocità		RJ-45 10BASE/100BASE-TX/1000BASE-T (rilevamento automatico)	RJ-45 10BASE/100BASE-TX/1000BASE-T (rilevamento automatico)	RJ-45 10BASE/100BASE-TX/1000BASE-T (rilevamento automatico)
Porta dati per unità di aspirazione o unità di manovra supportata		Sì	Sì	–
Connessione del tubo per il sistema di estrazione dell’aria esterna (Diametro)	mm	45	45	–

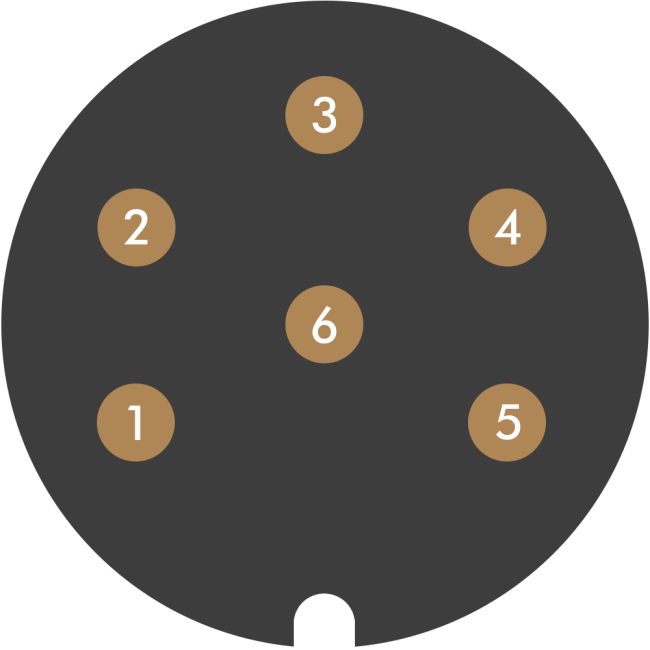

Assegnazione dei pin della porta dati dell'unità di aspirazione

80%, senza condensa

+ 24 V, commutato, uscita 1
+ 24 V, commutato, uscita 2 (non usato)
+24 V, continuo
Ingresso segnale di ritorno, uscita 2 (non utilizzata)
Ingresso segnale di ritorno, uscita 1 (non utilizzata)
Terra (PE)
