Inserimento e sostituzione di utensili
Il flusso di lavoro per la creazione del restauro è il seguente:
→
→
→
→
AVVISO
Danni al mandrino o alle posizioni utensili in caso di utensile non idoneo
Qualora si utilizzino utensili non idonei, essi potrebbero danneggiare la pinza di serraggio del mandrino e / o le posizioni degli utensili.
-
Utilizzare esclusivamente utensili con smusso di adeguate dimensioni sul codolo.
-
Applicare una ghiera di sicurezza secondo DIN 471-A3 come anello di riscontro.
-
Consultare le altre indicazioni nel capitolo Dati tecnici.
Cambio di utensile automatico o manuale
Il cambio di utensile può essere eseguito automaticamente dal magazzino utensili o manualmente tramite la pinza di serraggio. Poiché è possibile configurare ogni posizione dell’utensile separatamente, si possono effettuare i campi manuali e automatici in parallelo.
Proprietà del cambio di utensile automatico
-
La macchina carica automaticamente gli utensili necessari durante la lavorazione dal magazzino.
-
Prima di iniziare il job, è necessario inserire tutti gli utensili necessari nel magazzino utensili.
-
Caso predefinito per tutte le posizioni dell’utensile in cui non è configurata alcun cambio manuale in DentalCNC.
Il cambio di utensile automatico non è possibile nei seguenti casi:
-
una posizione dell’utensile è talmente usurata da non essere più in grado di trattenere adeguatamente un utensile.
-
Si stanno impiegando utensili non adatti al magazzino utensili
Proprietà del cambio di utensile manuale
-
Gli utensili vengono inseriti manualmente nella pinza di serraggio del mandrino su richiesta di DentalCNC durante il job.
-
È necessario configurare in DentalCNC questo cambio di utensile manuale per le singole posizioni dell’utensile.
-
Viene descritto nel manuale di istruzioni DentalCNC.
Forzatura di un cambio utensile manuale per determinate posizioni utensile
Inserimento degli utensili nel magazzino utensili
È possibile attrezzare il magazzino utensili della macchina in due modi:
- Con l'inserimento manuale nel magazzino utensili Questo è il modo più veloce.
- Tramite il mandrino Si inserisce un utensile nella pinza di serraggio e il mandrino deposita l’utensile nel magazzino utensili. Questa opzione richiede più tempo, ma potrebbe essere più conveniente in alcuni casi.

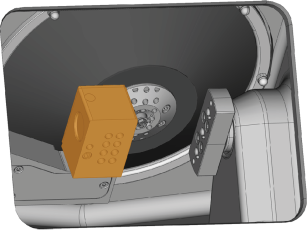

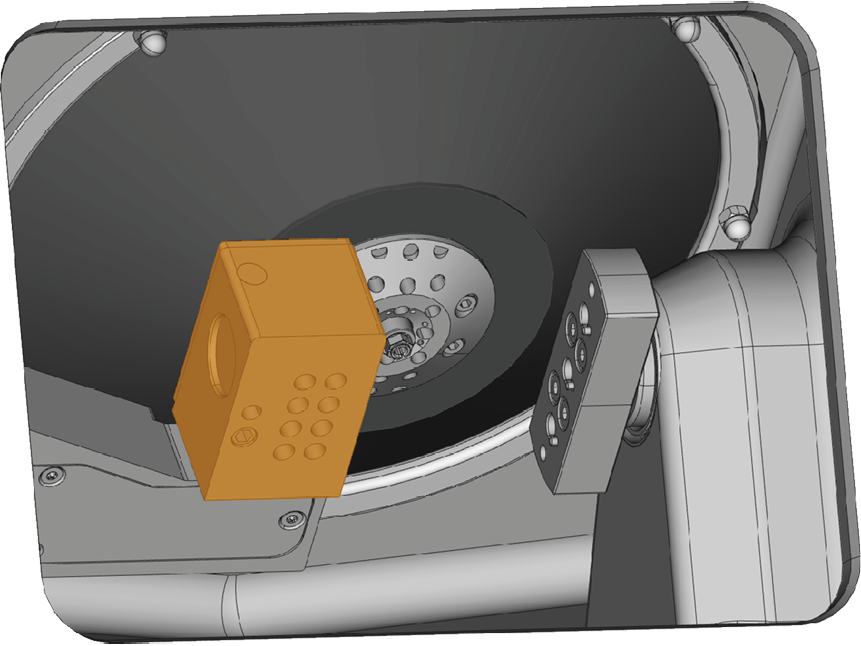

Magazzino utensili nel vano di lavoro (contrassegnato in arancione)
È possibile inserire gli utensili manualmente come segue:
-
ATTENZIONE!Indossare i guanti.
-
Aprire lo sportello del vano di lavoro.

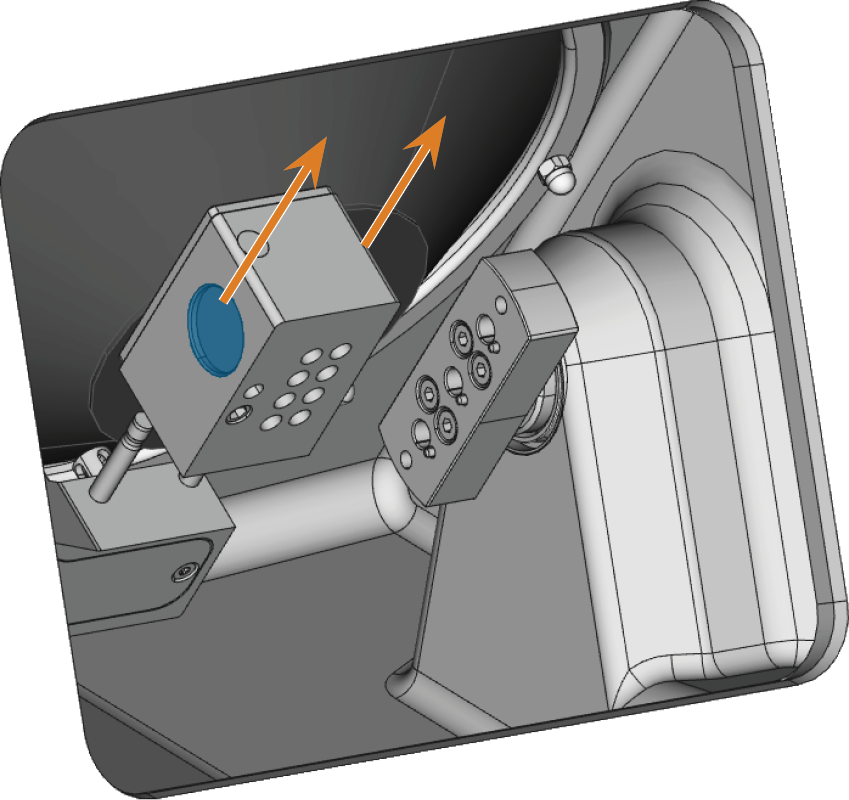

- Se si preferisce attrezzare il magazzino utensili fuori della macchina, estrarre il magazzino utensili dal vano di lavoro utilizzando le maniglie incassate (contrassegnate in blu).
-
AVVISO! Rimuovere eventuali utensili usurati o danneggiati dal magazzino utensili. DentalCNC mostra i valori di durata dell’utensile nella vista per la Gestione utensili.
- Inserire i nuovi utensili:
- Assicurarsi che le posizioni degli utensili nel magazzino utensili corrispondano alle posizioni in DentalCNC.

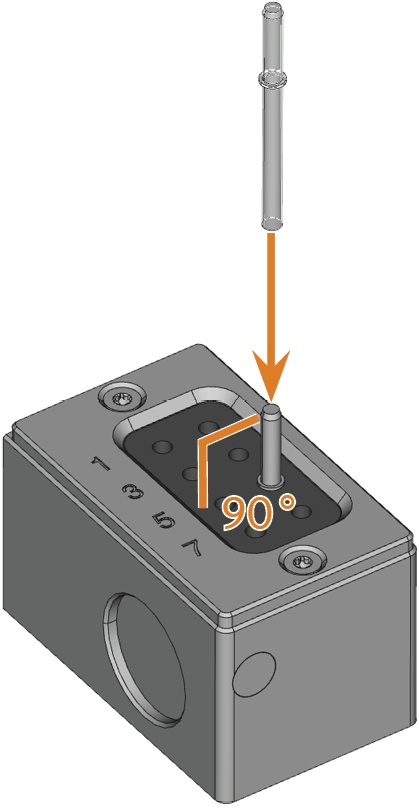

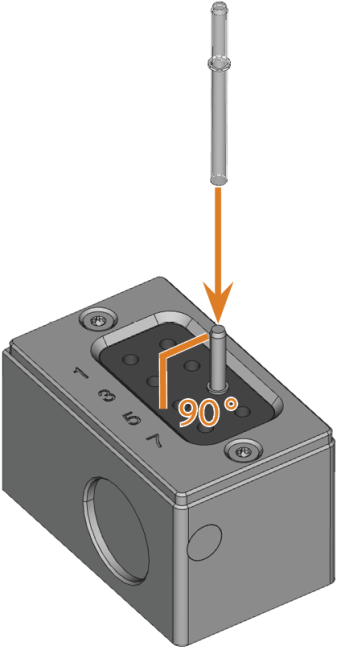

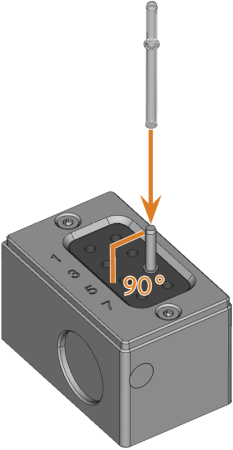

- Inserire gli utensili direttamente nelle posizioni con il tagliente rivolto verso il basso. Continuare a spingere finché la ghiera non tocca la gomma.
- Dopo aver sostituito un utensile, azzerare il valore della durata utile.
- Se necessario, inserire nuovamente il magazzino utensili sul porta-utensili di fresatura.
Se le posizioni degli utensili nel magazzino non corrispondono alle posizioni in DentalCNC, la macchina utilizzerà gli utensili errati durante l’esecuzione del job e il risultato del lavoro diventerà inutilizzabile.

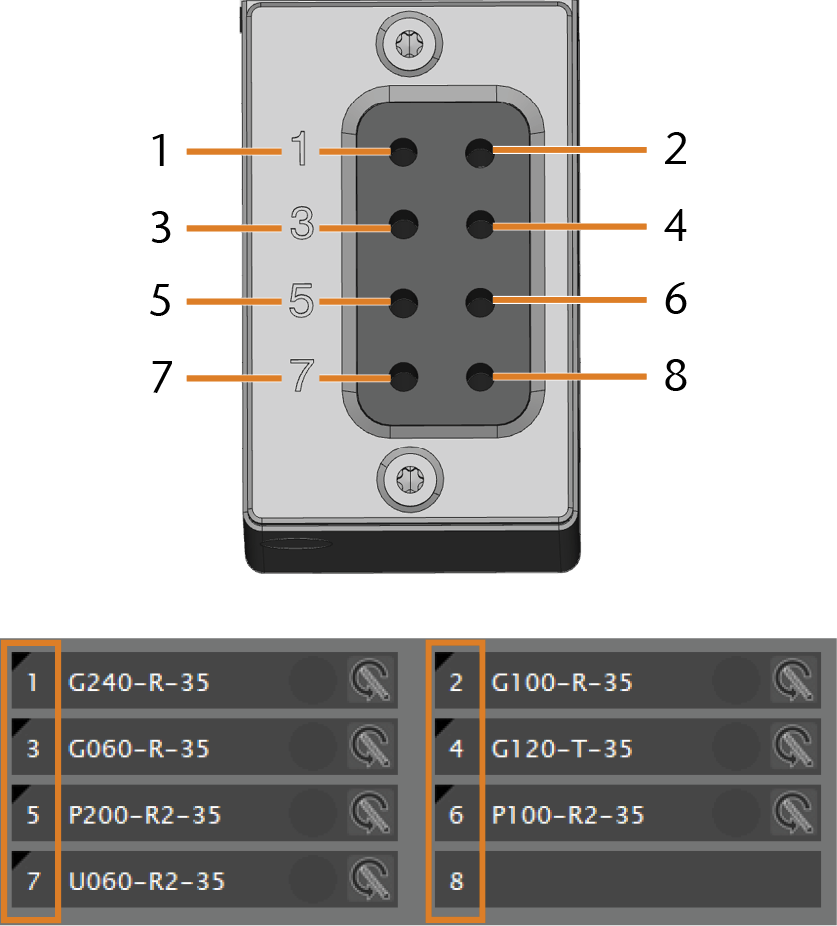

Cima: Posizioni dell’utensile da 1 a 8 nel magazzino utensili
Fondo: Posizione dell’utensile da 1 a 8 in DentalCNC
Rimozione degli utensili dal magazzino utensili
-
ATTENZIONE!Indossare i guanti.
- Aprire lo sportello del vano di lavoro.
-
Tirare verso l’alto l’utensile dal magazzino utensili.
-
Se si ripone l’utensile tra le proprie scorte o non si utilizza più quel tipo di utensile, configurare DentalCNC corrispondentemente:
-
Torna alle scorte: Spostamento degli utensili dal magazzino virtuale all’ATB virtuale
-
Nessun ulteriore utilizzo: Rimozione degli utensili
-
Aggiunta di utensili di backup
Se la durata dell’utensile scade durante la lavorazione, DentalCNC può caricare automaticamente un utensile di backup dal magazzino utensili per continuare la lavorazione.
-
Posizionare gli utensili di backup nel magazzino utensili.
-
Configurare gli utensili di backup in DentalCNC.
