Si applica a: N4+

Rabboccare il liquido di raffreddamento

Il flusso di lavoro per la creazione del restauro è il seguente:

AVVISO

Danni causati dalla lavorazione a umido con refrigeranti inadatti

La lavorazione a umido senza un refrigerante adeguato può danneggiare la macchina, gli utensili e i pezzi grezzi.

  • Prima di eseguire un lavoro, assicurarsi che il refrigerante sia pulito e che il livello del liquido sia sufficiente.
  • Utilizzare solo refrigeranti che soddisfino i requisiti elencati di seguito.
  • Se si utilizza un lubrorefrigerante: Aggiungere solo il lubrorefrigerante Tec Liquid Pro al refrigerante.
  • Sostituire il refrigerante utilizzato in base alla tabella di manutenzione. Pulire il serbatoio del refrigerante prima di riempirlo.
  • Se si utilizza un detergente, assicurarsi che il contenitore non contenga residui.

La macchina necessita di un liquido refrigerante che soddisfi i seguenti requisiti:

  • Acqua potabile – per alcuni tipi di pezzo grezzo, deve essere aggiunto il lubrorefrigerante (vedere sotto)
  • Senza cloro aggiunto
  • Acqua non distillata
  • Acqua non gassata

Senza sufficiente liquido refrigerante nel serbatoio, la lavorazione a umido non è possibile. Gli intervalli esatti sono disponibili nella tabella di manutenzione. Naturalmente, è possibile cambiare il liquido di raffreddamento in qualsiasi momento.

È necessario sostituire il refrigerante nei seguenti casi:

  • Il livello del liquido si trova al di sotto del segno min.
  • L’intervallo di sostituzione nella tabella di manutenzione è stato superato.
  • Il refrigerante è sporco.
  • In caso di odori acri provenienti da un biofilm sul refrigerante.
  • Se si utilizza un lubrorefrigerante: Il valore del pH è inferiore a 9.

Ogni volta che si cambia liquido di raffreddamento, è necessario pulire anche il recipiente.

Il serbatoio del refrigerante è lavabile in lavastoviglie. Se si utilizza una lavastoviglie, selezionare un programma di pulizia con una temperatura massima di 70 °C. Per proteggere il filtro del refrigerante, toglierlo e pulirlo manualmente.

Prima di ogni job, controllare il filtro a cestello e svuotarlo se necessario.

  1. Aprire il cassetto del refrigerante.

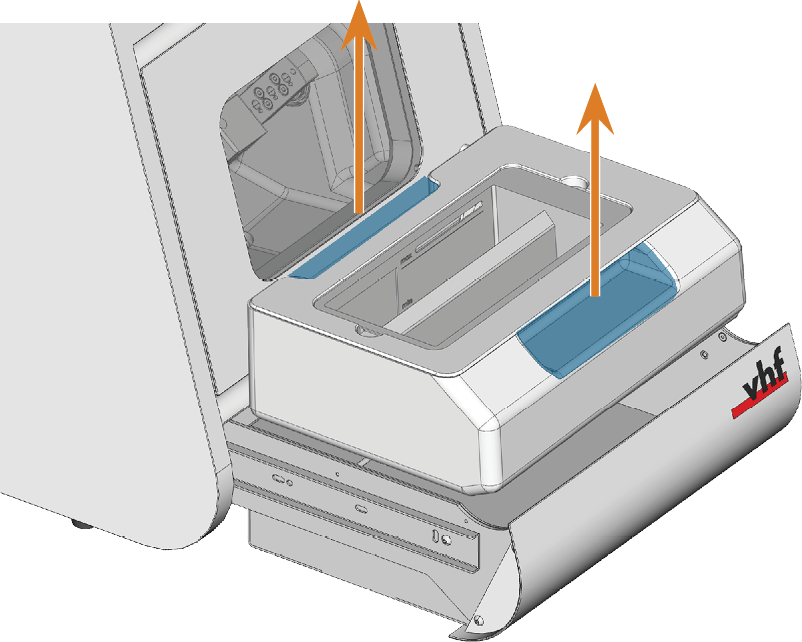

  2. Estrarre il recipiente del refrigerante dal cassetto nella direzione indicata dalla freccia.
  3. Quando si inclina il serbatoio del liquido refrigerante, il coperchio non impedirà la fuoriuscita del liquido.

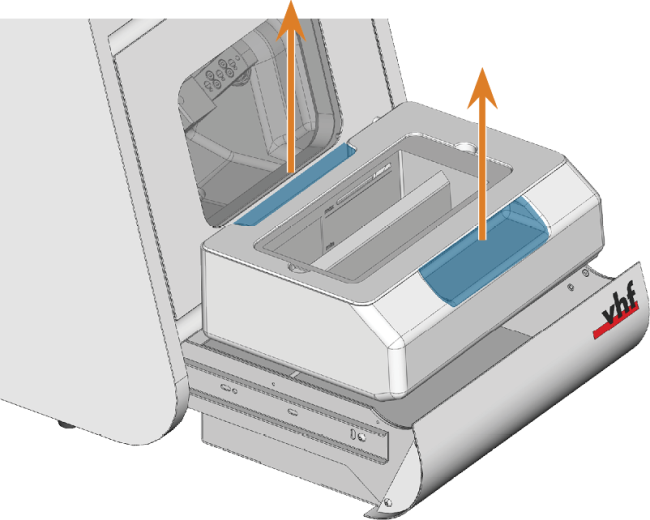

    Numero di serie N4PD...

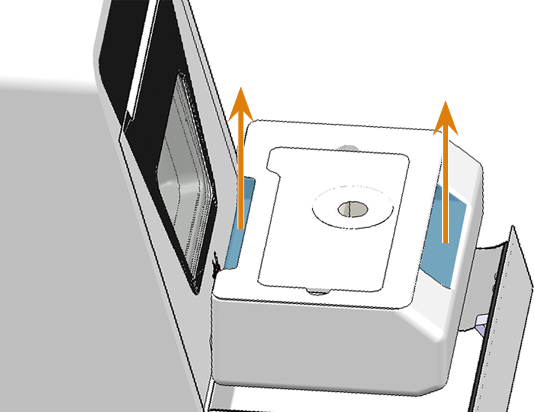

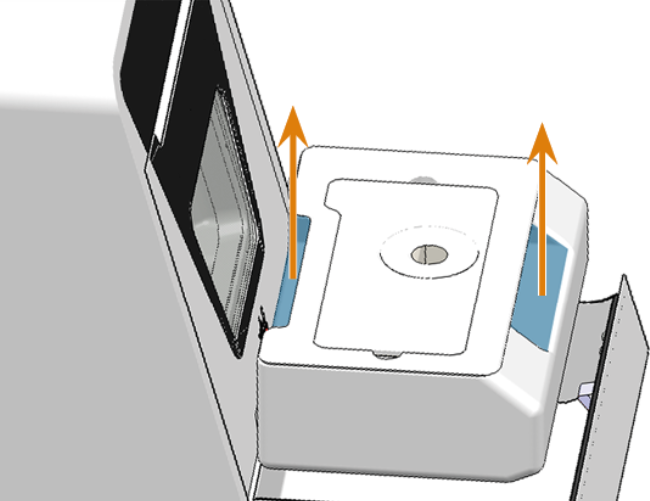

    Numero di serie N4PF...

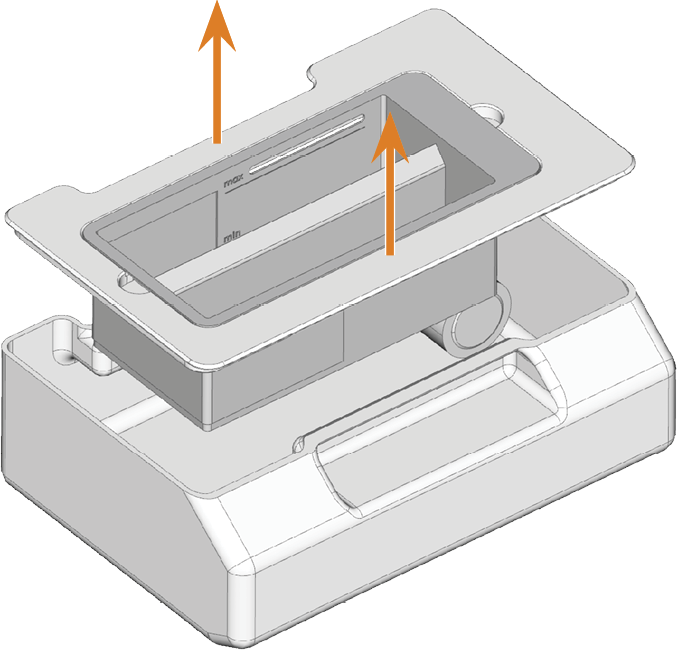

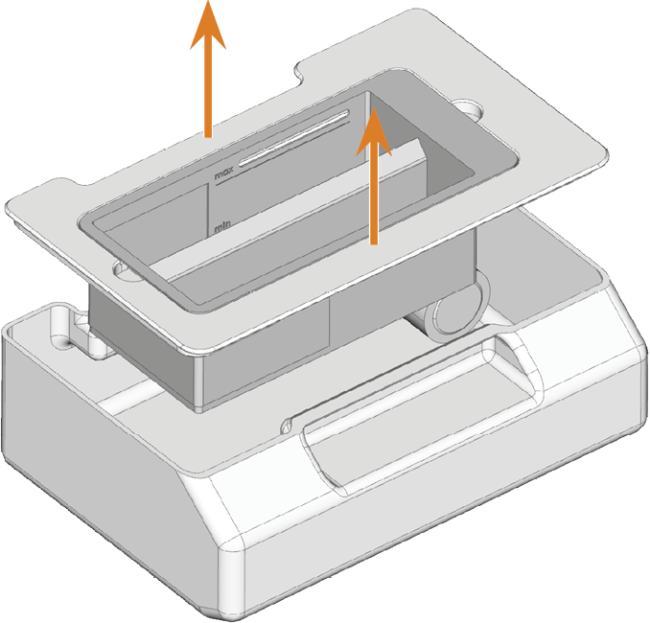

  4. Togliere il coperchio e il filtro a cestello dal recipiente del refrigerante.

  5.

  6. Se è presente del refrigerante nel recipiente del refrigerante, svuotarlo e pulirlo.

    Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento

  7. Inserire il filtro a cestello nel coperchio del recipiente, quindi applicare il coperchio.

  8. Riempire il recipiente del refrigerante fino a raggiungere il segno max.

    Durante la lavorazione di pezzi grezzi in titanio: Aggiungere il lubrorefrigerante Tec Liquid Pro al refrigerante.

    Lubrorefrigerante

  9. Se disponibile: Posizionare la copertura del filtro a cestello sul recipiente del refrigerante.

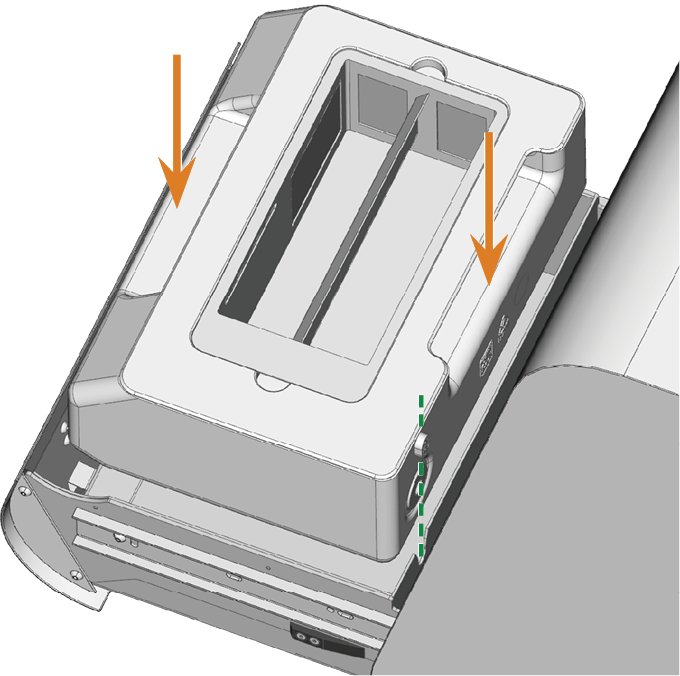

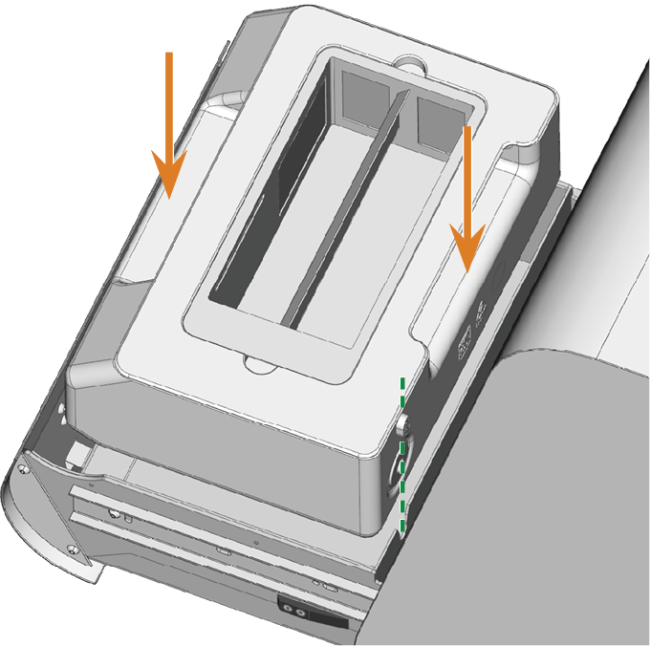

  10. Spingere a fondo il recipiente nel cassetto del refrigerante.



Lubrorefrigerante

Durante la lavorazione di pezzi grezzi in titanio:

  • Aggiungere il lubrorefrigerante Tec Liquid Pro al refrigerante. Il rapporto di miscelazione è indicato sull’etichetta del flacone. Determinare il valore pH del liquido di raffreddamento. Determinazione del pH del refrigerante

Tec Liquid Pro è disponibile presso il servizio clienti.

Determinazione del pH del refrigerante

Se è stato aggiunto del lubrorefrigerante al refrigerante, è necessario controllare il valore pH del refrigerante per stabilire se sia da sostituire.

  • Determinare il valore pH del refrigerante subito dopo aver aggiunto il lubrorefrigerante e dopo che la macchina è rimasta inutilizzata per 2 giorni.
  • Per determinare il valore pH del refrigerante con le strisce, procedere nel modo seguente:

Le strisce di prova sono disponibili presso il servizio clienti.

  1. Tenere una striscia di prova nel refrigerante per qualche secondo.
  2. Confrontare i colori sulla striscia con le indicazioni presenti nel contenitore delle strisce per il test del pH.
    • I colori sulla striscia corrispondono al valore pH 9 mostrato sul contenitore.

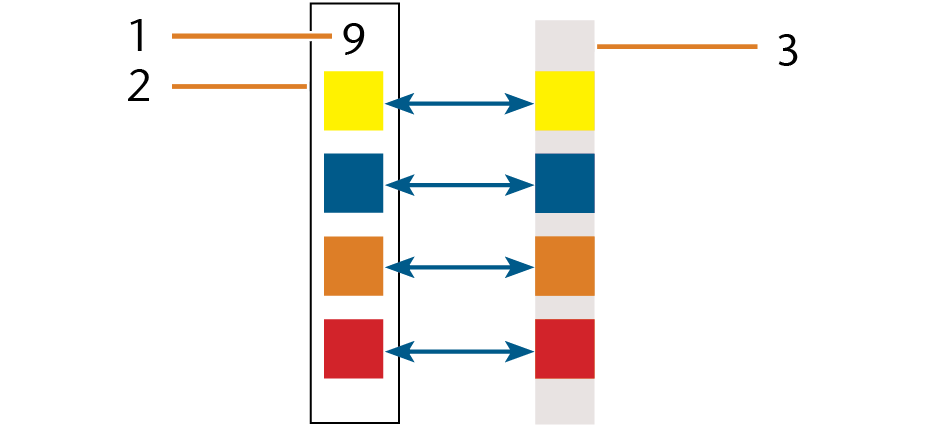

Striscia per il test del pH (a destra) e indicazioni sul contenitore

  1. Il valore pH indicato sulla confezione
  2. Colori come quelli indicati sulla confezione
  3. striscia per test pH usata per esaminare il refrigerante
  • Se il valore del pH è inferiore a 9 o se l’intervallo di sostituzione nella tabella di manutenzione è stato superato, sostituire il refrigerante.
