Gestione degli utensili

Il modo migliore per organizzare lo stock di utensili totale è utilizzare l’ATB (Administrated Tool Board), una pratica apparecchiatura che può contenere fino a 30 utensili!

(a) Il pannello utensili gestiti (vista laterale); (b) Il pannello utensili gestiti (vista dall’alto)

Aggiungendo utensili all’ATB virtuale, è possibile memorizzare il proprio stock utensili in DentalCNC. Questo è necessario prima di poter attrezzare il magazzino utensili virtuale.

Per ognuna delle 30 posizioni nell’ATB virtuale, DentalCNC visualizza una scheda utensile vuota per impostazione predefinita.

Una scheda utensili vuota

1. Per aggiungere un utensile alla posizione desiderata, selezionare la seguente icona nella scheda utensile corrispondente:
• DentalCNC mostra un elenco di tutti gli utensili disponibili per la macchina.


Elenco di tutti gli utensili disponibili

Non tutti gli utensili sono utilizzabili con ogni macchina. Quando si aggiungono utensili all’ATB virtuale, è possibile selezionare solo gli utensili disponibili per la macchina collegata.

2. Selezionare l’utensile che corrisponde a quello che si trova nella posizione corrispondente dell’ATB fisico. Per identificare i tipi di utensili, usare i rispettivi codici di corrispondenza. Se non si utilizza l’ATB fisico, è necessario studiare un proprio modo di organizzare il proprio stock di utensili reali.

È necessario tenere traccia di quali utensili reali corrispondono a quelli nell’ATB virtuale. Questo è importante dal momento che DentalCNC memorizza i singoli parametri, tra cui la durata residua di ciascun utensile.

• DentalCNC mostra il codice di corrispondenza e la durata residua dell’utensile selezionato nella scheda.

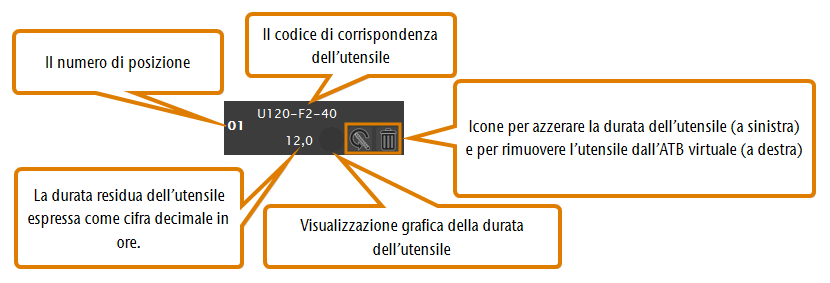

Una scheda utensili che mostra i dati degli utensili

3. (facoltativa) Dopo aver aggiunto tutti gli utensili all’ATB virtuale, spostare gli utensili necessari per il job successivo nel magazzino utensili virtuale.

Prima di ogni job è necessario assicurarsi che gli utensili corretti siano stati caricati nel magazzino virtuale in DentalCNC e nel magazzino utensili della macchina. Le posizioni degli utensili nella macchina e nell’applicazione devono corrispondere.

AVVISO! Se le posizioni degli utensili nel magazzino non corrispondono alle posizioni nel magazzino virtuale in DentalCNC, la macchina utilizzerà gli utensili errati e la macchina opererà in modo non corretto.

1. Assicurarsi di aver aggiunto tutti gli utensili necessari all’ATB virtuale.

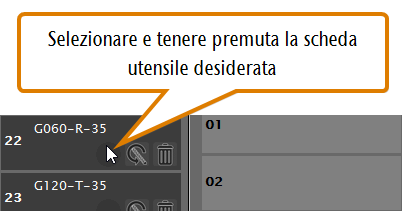

2. Selezionare e tenere premuto l’utensile desiderato nella scheda e trascinarlo nella posizione corretta del magazzino utensili virtuale.


Spostamento di una scheda utensili dall’ATB virtuale al magazzino utensili virtuale

• DentalCNC visualizza la scheda utensile nella sua nuova posizione del magazzino utensili virtuale. Il codice di corrispondenza nella scheda dell’utensile originale nell’ATB virtuale viene visualizzato in grigio.


(a) Scheda utensili spostata correttamente; (b) Una scheda utensili grigia nell’ATB virtuale

Che cos’è un utensile di backup?Gli utensili sono progettati per specifiche fasi di lavorazione. DentalCNC carica automaticamente l’utensile corretto per ciascun passaggio dal magazzino utensili della macchina. Nel caso in cui la durata dell’utensile scada durante la lavorazione o se gli utensili si rompono, DentalCNC può caricare automaticamente un utensile di backup dal magazzino per continuare la lavorazione. L’utensile predefinito che viene utilizzato viene denominato ’utensile principale’. Un utensile in grado di sostituire quello principale viene definito ’utensile di backup’. Gli utensili principali e i rispettivi utensili di backup presentano lo stesso codice di corrispondenza utensile

Per aggiungere utensili di backup, è sufficiente aggiungere più copie dell’utensile corrispondente al magazzino virtuale:

1. Per ciascun utensile di backup che si desidera aggiungere, aggiungere una copia dell’utensile corrispondente all’ATB virtuale.
2. Spostare le copie nel magazzino utensili virtuale.

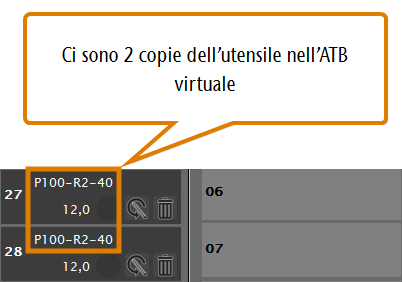

   (a) Aggiunta di 2 copie dello stesso utensile all’ATB virtuale; (b) Spostamento delle 2 copie nel magazzino utensili virtuale

3. Caricare gli utensili reali nelle posizioni corrispondenti del magazzino della macchina.
• Il magazzino utensili virtuale contiene più copie dello stesso tipo di utensile. Nel magazzino utensili virtuale che viene visualizzato nella vista Lavorazione, è possibile vedere quale degli utensili è il principale e quale è quello di backup.


  Indicatori dell’utensile primario e di backup

Se si inserisce nell’ATB fisico un utensile che si trovava nel magazzino della macchina, devono essere aggiornati anche il magazzino utensili virtuale e l’ATB virtuale in DentalCNC.

• Per spostare un utensile dal magazzino virtuale all’ATB virtuale, selezionare la seguente icona nella scheda utensile corrispondente:
• DentalCNC rimuove la scheda utensile selezionata dal magazzino utensili virtuale. La scheda utensile viene visualizzata nella sua posizione originale nell’ATB virtuale.

Tenere traccia dei valori di durata dell’utensile è una delle funzioni principali di DentalCNC.

La formula è:

Durata massima dell’utensile — Tempo di funzionamento = durata residua dell’utensile

È possibile immettere manualmente la durata massima di ciascun tipo di utensile nell’Elenco utensili nelle impostazioni di DentalCNC.

La durata residua dell’utensile in ore viene visualizzata sulla scheda dell’utensile corrispondente come valore decimale (ad es. 7,5 significa che rimangono 7 ore e 30 minuti). Inoltre un cerchio rosso mostra la durata dell’utensile consumata come percentuale della durata massima dell’utensile:

• Se il cerchio è vuoto, significa che l’utensile non è ancora stato utilizzato e che la sua durata residua è pari al 100% del totale.
• Più il cerchio rosso si riempie, meno tempo rimane.
• Se il cerchio è completamente riempito, l’utensile deve essere sostituito al più presto.

Non è saggio aspettare fino a quando la durata residua sarà pari a 0 prima di sostituire un utensile, a meno che non sia stato specificato un utensile di backup. Dal momento che gli utensili si consumano continuamente durante la lavorazione, un utensile con una durata prossima a 0 potrebbe rompersi prima della fine del job.



Schede utensili con diversi valori di durata utile

Quando gli utensili sono consumati e si desidera sostituirli, è necessario azzerare la durata residua dell’utensile in DentalCNC. Per farlo è sufficiente selezionare un’icona. Non è necessario rimuovere l’utensile e riattivarlo.

1. Per azzerare la durata dell’utensile, selezionare la seguente icona sulla scheda utensile desiderata nel magazzino utensili:
2. Confermare il messaggio di sicurezza.
• DentalCNC reimposta la durata sul valore predefinito, in base al corrispondente tipo di utensile.

Se un determinato utensile non è più inserito nel magazzino (e non si prevede di sostituirlo presto), dovrebbe essere rimosso dall’ATB virtuale in DentalCNC.

1. Se necessario, spostare l’utensile dal magazzino virtuale all’ATB virtuale.
2. Nella scheda utensile corrispondente, selezionare la seguente icona:
• DentalCNC sostituisce la scheda utensile con una vuota. È possibile aggiungere un nuovo utensile alla posizione che ora è vuota.

È possibile attrezzare il magazzino utensili della macchina in due modi:

• Con l'inserimento manuale nel magazzino utensili Questo è il modo più veloce. Viene descritti nella documentazione della macchina.
• Tramite il mandrino Si inserisce un utensile nella pinza di serraggio e il mandrino deposita l’utensile nel magazzino utensili. Questa opzione richiede più tempo, ma potrebbe essere più conveniente in alcuni casi. La procedura viene descritta di seguito.

Per attrezzare il magazzino utensili tramite il mandrino:

1. Assicurarsi di aver aggiunto tutti gli utensili necessari al magazzino utensili virtuale.
2. Nell’angolo in alto a destra della vista Gestione utensili, selezionare la seguente icona:
• Si apre la finestra Equipaggiare cambiautensili. Tutti gli utensili nel magazzino virtuale sono elencati e sono disattivati per impostazione predefinita.


La finestra per attrezzare il magazzino utensili tramite il mandrino

3. Attivare tutti gli utensili che si desidera attrezzare tramite il mandrino. Disattivare gli utensili che non si desidera attrezzare.

Gli strumenti verranno attrezzati nell’ordine dei rispettivi numeri di posizione.

4. (facoltativa) Mentre si sta attrezzando il magazzino utensili tramite il mandrino, la macchina rimuoverà automaticamente tutti gli utensili che bloccano le posizioni interessate del magazzino. Dovranno essere rimosse manualmente dal mandrino della pinza di serraggio. Per evitarlo, rimuovere manualmente tutti gli utensili dalle posizioni interessate del magazzino della macchina.
5. Per iniziare ad attrezzare il magazzino utensili, selezionare la seguente icona:
• È successo quanto segue:
1. La finestra di dialogo corrente si chiude.
2. Il mandrino si sposta nella prima posizione dell’utensile selezionata e controlla se è già presente un utensile. Se è presente, l’utensile viene prelevato.
3. Il mandrino raggiunge la posizione di cambio utensile.
4. Se la macchina è dotata di un vano di lavoro con sportello automatico, lo sportello si apre in automatico.
5. Si apre una finestra di dialogo. DentalCNC chiede di confermare l’apertura della pinza di serraggio.

6. ATTENZIONE!Indossare i guanti.

7. Aprire lo sportello del vano di lavoro.
8. Se è presente un utensile nella pinza di serraggio del mandrino, tenerlo in posizione.




9. Confermare il messaggio attuale.
• Il mandrino a pinza si apre.
10. Se presente, rimuovere l’utensile dalla pinza di serraggio.
11. Inserire l’utensile nella pinza di serraggio e tenerlo in posizione. Assicurarsi di inserire l’utensile fino a quando l’anello non raggiunge la punta della pinza di serraggio.




12. Confermare il messaggio attuale.

• La pinza di serraggio si chiude. È possibile rilasciare l’utensile.

13. Se la macchina è dotata di un vano di lavoro con sportello manuale, chiudere lo sportello.
14. Confermare il messaggio attuale.
• È successo quanto segue:
1. Se la macchina è dotata di un vano di lavoro con sportello automatico, lo sportello si chiude in automatico.
2. Il mandrino deposita l’utensile nel magazzino utensili.
3. Se c’è almeno un altro utensile da attrezzare, il processo viene ripetuto. Altrimenti, la finestra Equipaggiare cambiautensili si chiude.
