Si applica a: N4+

Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

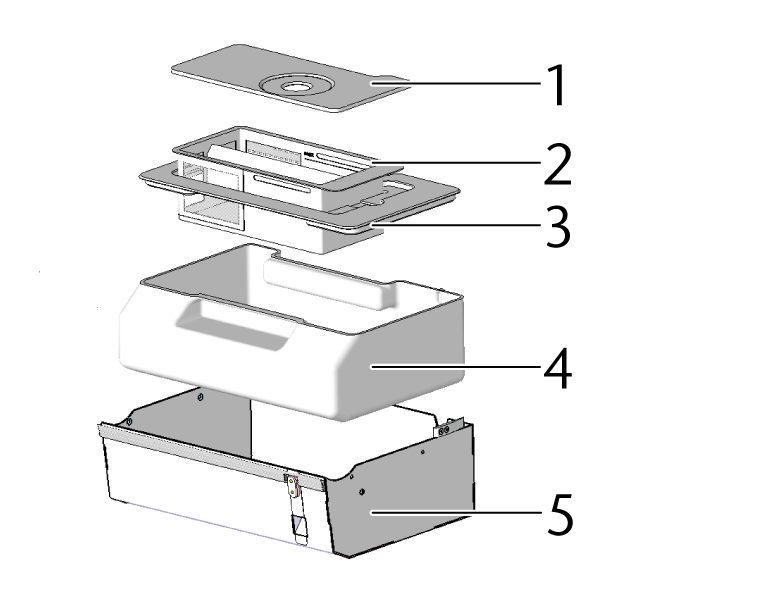

Struttura del cassetto del refrigerante



  1. Copertura del filtro a cestello*
  2. Filtro a cestello
  3. Coperchio del recipiente del refrigerante
  4. Recipiente del refrigerante
  5. Cassetto del refrigerante

* Non tutte le macchine includono una copertura del filtro a cestello.

Preparazione

  1. Tenere a portata di mano:

    • Recipiente di raccolta da circa 10 l

    • Spazzola per la pulizia

    • Acqua per la pulizia del serbatoio del refrigerante

    • Pennello di pulizia

    • Pellet di carbone attivo e filtro particolato fine di ricambio (facoltativa)

    • Un detergente delicato (facoltativa)

  2. Assicurarsi di avere a disposizione una quantità sufficiente di refrigerante.

  3. Aprire il cassetto del refrigerante.
  4. Sollevare il recipiente del refrigerante dal cassetto.

    5. Quando si inclina il serbatoio del liquido refrigerante, il coperchio non impedirà la fuoriuscita del liquido.

    Numero di serie N4PD...

    Numero di serie N4PF...

Pulizia del filtro a cestello

  1. Se disponibile: Rimuovere la copertura del filtro a cestello.

  2. Togliere il coperchio e il filtro a cestello dal recipiente del refrigerante.

    3.

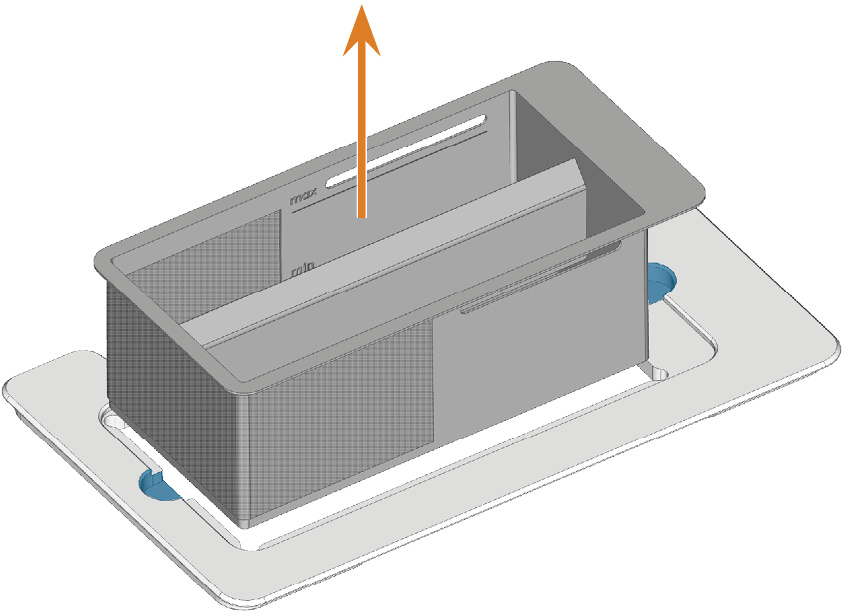

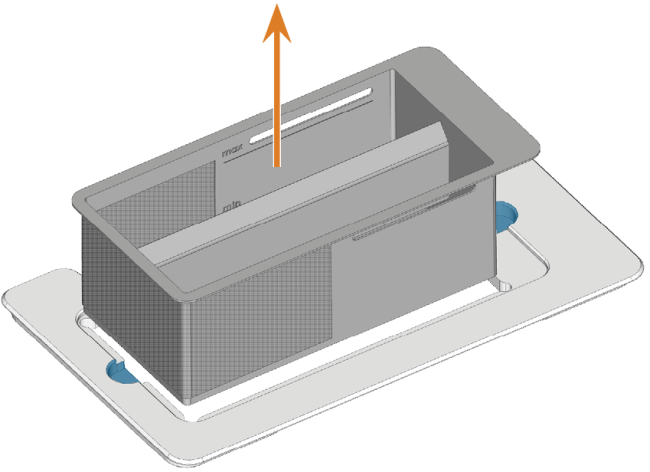

  3. Sollevare il filtro a cestello dal coperchio.

    4.

  4. Pulire il filtro a cestello:

    1. Picchiettare il filtro a cestello nel contenitore di raccolta.

    2. Mentre si sciacqua il filtro a cestello in acqua corrente, pulirlo accuratamente con la spazzola per la pulizia.

Pulizia del filtro del refrigerante e sostituzione dei pellet di carbone attivo

Sono disponibili le seguenti varianti del filtro del refrigerante:

Variante B



  1. Filtro particolato fine
  2. Tappo del filtro al carbone
  3. Filtro al carbone
  4. Filtro a rete

Variante C



  1. Filtro particolato fine
  2. Tappo del filtro al carbone
  3. Filtro al carbone
  4. Alloggiamento del filtro
Variante Attuale Fissaggio del filtro È necessario il dado?

B

No

avvitato

Sì*

C

Sì

avvitato

Sì*

*Un ulteriore dado fissa il raccordo del recipiente del refrigerante su cui è avvitato il filtro. Il dado è fornito con il ricambio.

  • Le versioni precedenti potrebbero non essere più disponibili come ricambio.

  • Tutte le varianti sono compatibili con tutti i recipienti del refrigerante.

    1. Rimuovere il filtro particolato fine.

    2. Allentare l'alloggiamento del filtro con un movimento rotatorio, quindi svitarlo.





    3. Sciacquare il retro dell'alloggiamento del filtro in acqua corrente.



    4. Pulire il filtro a rete esterno e interno utilizzando una spazzola.





    5. Se è necessario sostituire i pellet di carbone attivo secondo l'intervallo riportato nella tabella di manutenzione, procedere come segue:

      1. Tirare e contemporaneamente ruotare il tappo del filtro al carbone per estrarlo dall'alloggiamento del filtro.



      2. Svuotare il filtro al carbone. Smaltire i pellet di carbone attivo.



      3. Riempire il filtro al carbone con pellet di carbone attivo nuovi fino a circa 1 mm sotto il bordo.



      4. Applicare il tappo del filtro al carbone ruotando e premendo contemporaneamente sull'alloggiamento del filtro.



        • Il tappo del filtro al carbone va inserito a filo nell'alloggiamento del filtro.



      5. Se non sono stati sostituiti i pellet di carbone attivo, pulire accuratamente il filtro particolato fine in acqua corrente.



        Se sono stati sostituiti i pellet di carbone attivo, tenere pronto un filtro particolato fine di ricambio.

      6. Raccomandazione: Pulire il raccordo del recipiente del liquido refrigerante.

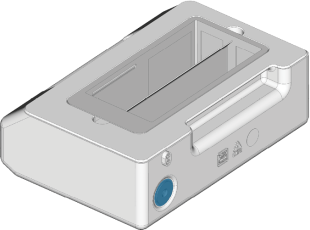

        Pulizia o sostituzione del giunto del recipiente del refrigerante

      7. Avvitare l'alloggiamento del filtro sul raccordo nel recipiente del refrigerante.

      8. Fare scorrere il filtro particolato fine pulito o il filtro particolato fine di ricambio sull'alloggiamento del filtro. Assicurarsi che il filtro particolato fine copra l’intero alloggiamento del filtro.





    AVVISO! Danneggiamento del filtro del refrigerante dovuto a un allentamento non corretto

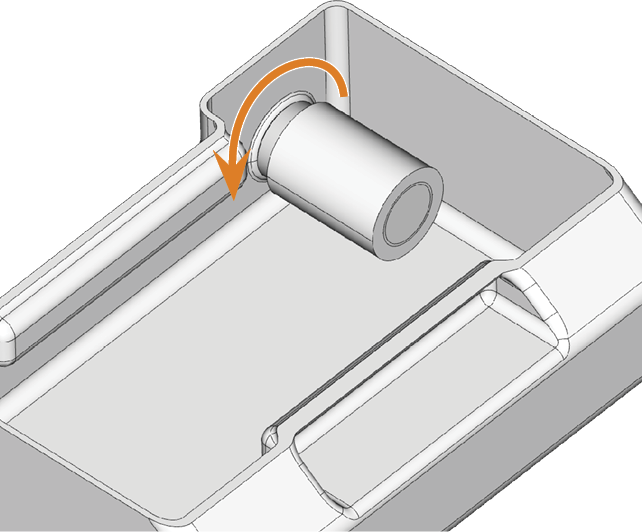

  1. Afferrare l'alloggiamento del filtro tramite l'anello metallico e allentarlo con un movimento rotatorio.

  2. Svitare l'alloggiamento del filtro.

    3.

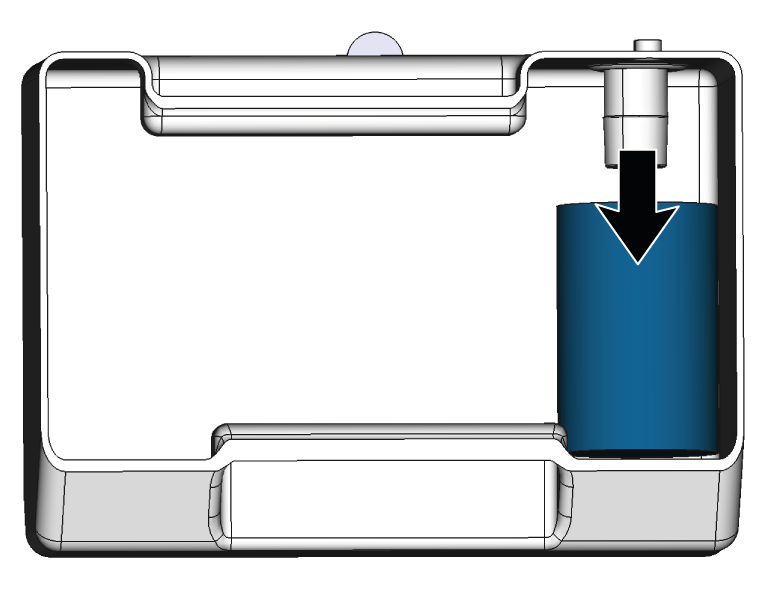

    1. Rimuovere il filtro particolato fine allungando leggermente l’estremità superiore, quindi estraendolo dal filtro con entrambe le mani.



    2. Se è necessario sostituire i pellet di carbone attivo secondo l'intervallo riportato nella tabella di manutenzione, procedere come segue:

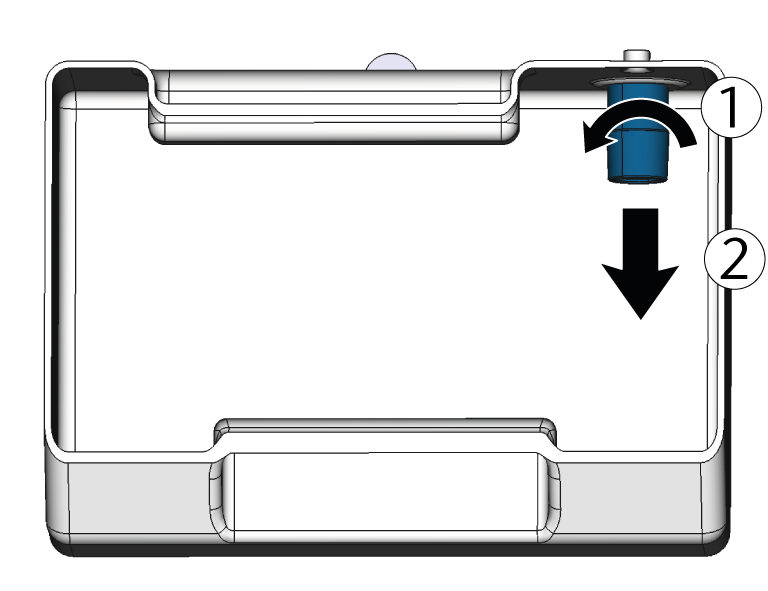

      1. Svitare e rimuovere dal filtro il cappuccio del filtro al carbone.



      2. Svuotare il filtro al carbone. Smaltire i pellet di carbone attivo.

      3. Pulire il filtro al carbone, quindi asciugarlo con un panno.

      4. Riempire i nuovi pellet di carbone nel filtro al carbone.



      5. Chiudere saldamente il filtro al carbone con il tappo.

        6. AVVISO! Danneggiamento del filtro particolato fine a causa di uno sfregamento eccessivo

      6. Se non sono stati sostituiti i pellet di carbone attivo, pulire accuratamente il filtro particolato fine in acqua corrente.

        Se sono stati sostituiti i pellet di carbone attivo, tenere pronto un filtro particolato fine di ricambio.

      7. Raccomandazione: Pulire il raccordo del recipiente del liquido refrigerante.

        Pulizia o sostituzione del giunto del recipiente del refrigerante

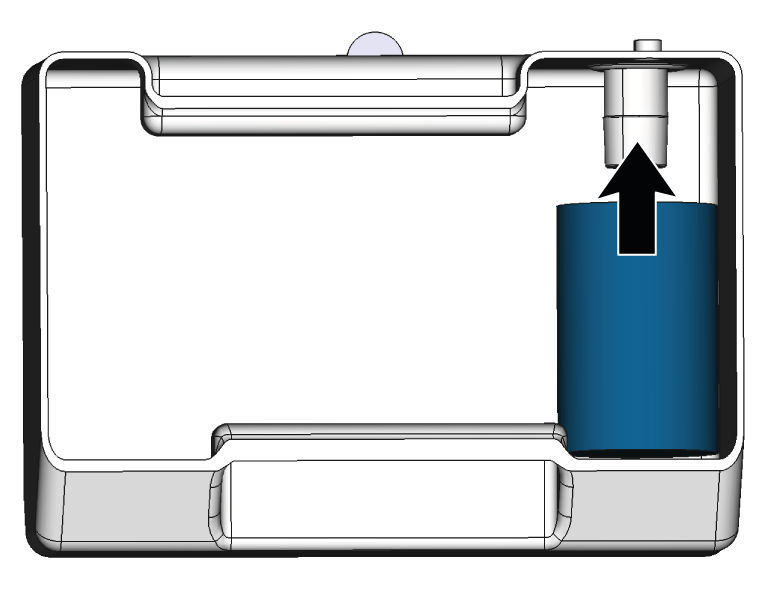

      8. Fare scorrere il filtro particolato fine pulito o il filtro particolato fine di ricambio sull'alloggiamento del filtro.

        • Assicurarsi che il filtro particolato fine copra l’intero filtro.

        • Se il filtro particolato fine è troppo lungo, tagliarlo all’altezza del filtro del refrigerante.

      9. Avvitare il filtro particolato fine sul raccordo nel recipiente del refrigerante.

Pulizia del recipiente del refrigerante

  1. Svuotare il contenuto del recipiente del refrigerante nel recipiente di raccolta.
  2. Pulire a fondo il recipiente del refrigerante con la spazzola per la pulizia.

  3. Versare l’acqua utilizzata per la pulizia nel recipiente di raccolta.

    Se è stato utilizzato un detergente, assicurarsi che non vi siano residui nel recipiente del refrigerante.

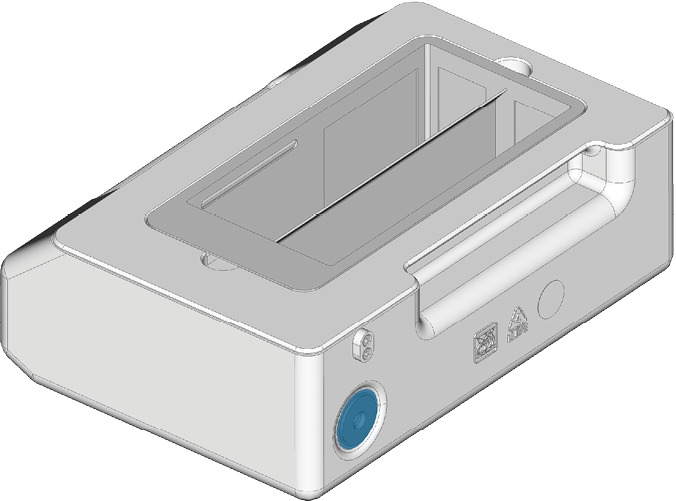

  4. Rimuovere la sporcizia e i corpi estranei dal giunto (contrassegnato in blu) del recipiente del refrigerante.



  5. Se disponibile: Pulire la copertura del filtro a cestello.

Completamento della manutenzione

  1. Posizionare il coperchio sul recipiente del refrigerante.

  2. Inserire il filtro a cestello nel coperchio del recipiente del refrigerante.

  3. Se disponibile: Posizionare la copertura del filtro a cestello sul recipiente del refrigerante.

  4. Introdurre il refrigerante.

  5. Rimontare il recipiente del refrigerante nel cassetto.



  6. Chiudere il cassetto del refrigerante.
