Si applica a: N4+

Verifica della dotazione

Le fasi di installazione fino al funzionamento sono:

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

Macchina, cavo, tubi flessibili

1

2

3

4

5

Utensili

6

7

8

Utensili per la manutenzione

9

10

11

12

13

14

15

16

17

Ricambi

18

19

20

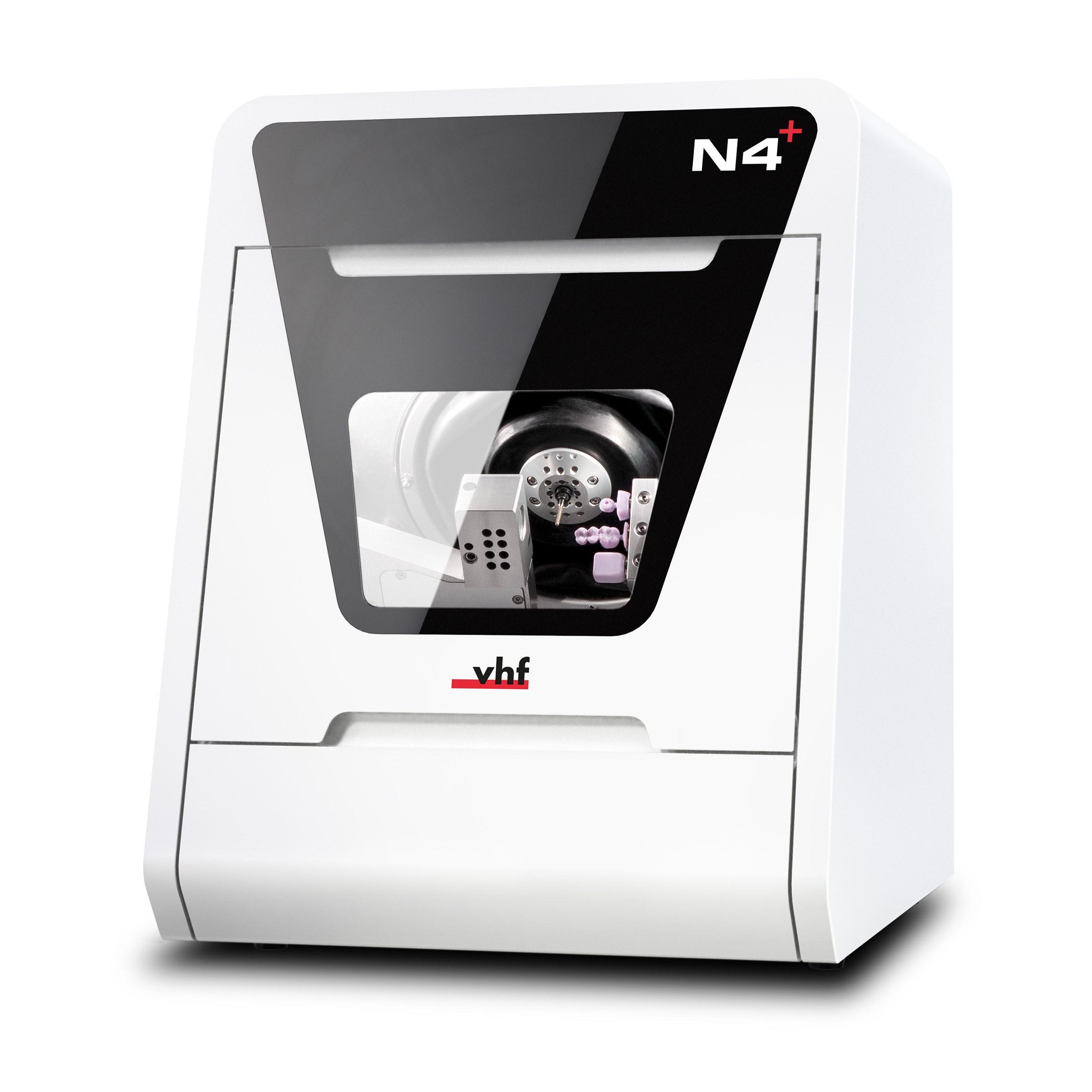

  1. 1 x Macchina N4+

  2. 1 x Cavo rete Ethernet

  3. 1 x Cavo di alimentazione

  4. 1 x Tubo pneumatico

  5. 1 x Regolatore dell’aria compressa

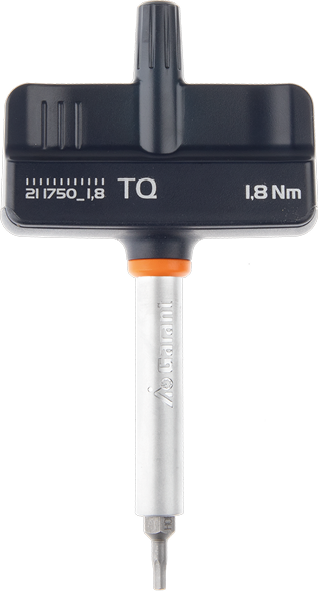

  6. 1 x Chiave dinamometrica (1,8 Nm), con punta a brugola da (2,5 mm)

  7. 1 x Punta Torx (TX10)

  8. 2 x Chiave per sbloccaggio d’emergenza dello sportello del vano di lavoro


  9. 1 x Kit di manutenzione del mandrino

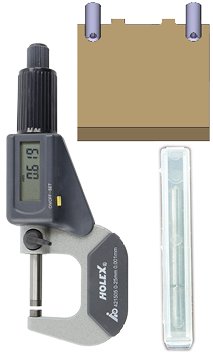

  10. 1 x Kit di taratura:

    • 1 x Micrometro

    • 4 x Pezzo grezzo di taratura

    • 2 x Perni di fissaggio con viti

    • 1 x Fresa radiale (P200-R1-35)

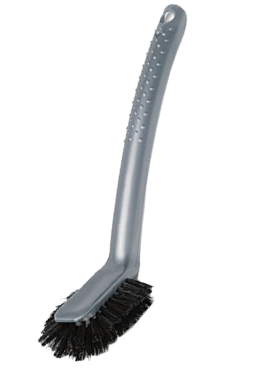

  11. 1 x Spazzola di pulizia

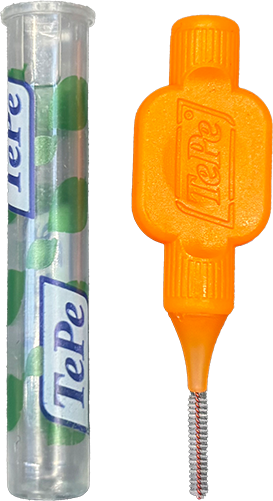

  12. 1 x Pennello interdentale (per pulire la piastra dell’ugello)

  13. 1 x Contenitore con strisce per test pH

  14. 1 x Punta per forare le posizioni degli utensili (2,8 mm)

  15. 1 x Spina di misurazione

  16. 1 x Pennello di pulizia

  17. 3 x Buste con Tec Powder per il lavaggio del sistema del liquido refrigerante (50 g a busta)

  18. 1 x Contenitore con carbone attivo

  19. 3 x Filtro particolato fine

  20. 2 x Inserto per magazzino utensili


Non raffigurato:

  • 1 x Brevi informazioni sulla macchina
  • 1 x Fermo per il trasporto nel vano di lavoro
  • 1 x Supplemento per la rimozione del fermo per il trasporto
  • 2 x Vite di ricambio per il magazzino utensili
  • 3 x Vite di ricambio per il portapezzi
  • 1 x Flacone di lubrorefrigerante Tec Liquid Pro (1 l)
  • 1 x Misurino (250 ml)
  • Set di confezionamento

    • 1 x Cassa per trasporto

    • 1 x Cuscinetto di imballaggio, in più parti

    • 1 x Copertura di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento
