Si applica a: N4+

Disimballaggio e posizionamento

Selezionare il luogo di installazione

Il luogo di installazione deve essere conforme ai valori limite e ai requisiti del capitolo Dati tecnici.

 Dati tecnici

Disimballare la macchina

1. Rimuovere le viti (contrassegnate in arancione) che fissano il coperchio della cassa di trasporto.

   Il numero delle viti può variare.



2. Sollevare il coperchio (contrassegnato in arancione).



3. Togliere gli accessori.

4. Rimuovere il cuscinetto superiore (contrassegnato in arancione).



5. Togliere le viti (contrassegnate in arancione) che fissano il telaio della cassa al pallet.

   Il numero delle viti può variare.

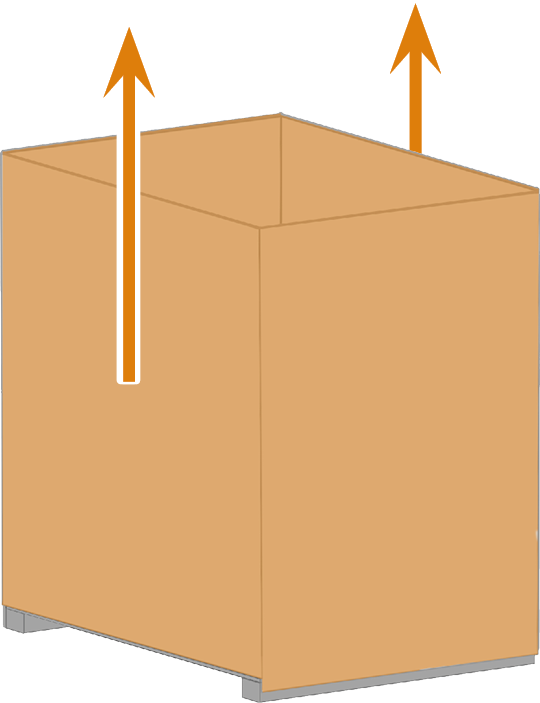

6. Sollevare dal pallet il telaio della cassa (contrassegnato in arancione).



ATTENZIONE!Lesioni causate da modalità di trasporto non sicure

AVVISO! Danneggiamento dell'alloggiamento dovuto alla trazione dello stesso

7. Afferrare la macchina dal lato inferiore, a sinistra e a destra, quindi sollevarla dal pallet. Trasportare la macchina in posizione verticale.

8. Posizionare la macchina su una superficie in grado di sostenerne il peso.

9. Rimuovere l'involucro protettivo.

10. Conservare tutte le parti del kit di imballaggio per eventuali spedizioni al servizio di assistenza.
