Collegamento della macchina
Guarda il video
Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy
Le fasi di installazione fino al funzionamento sono:

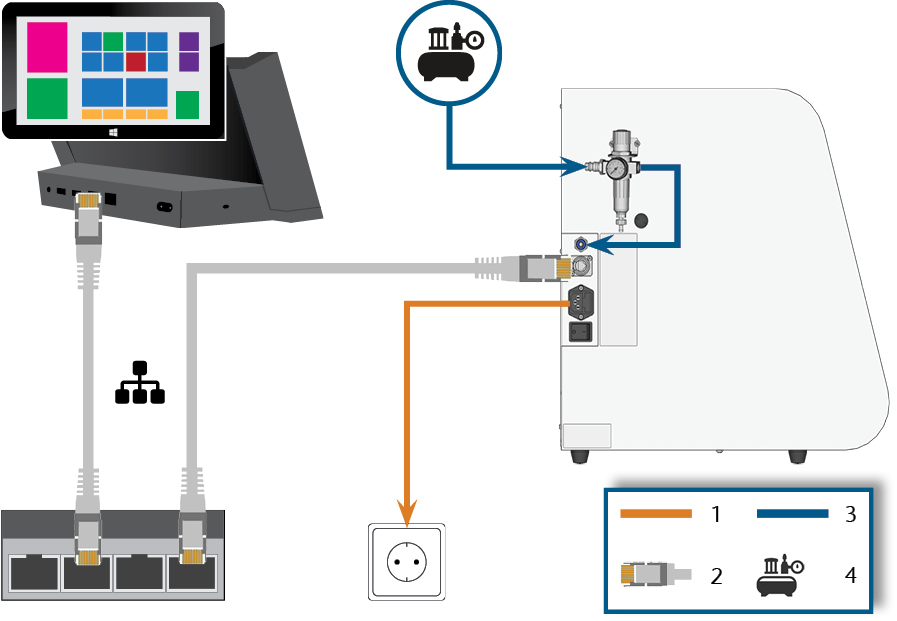

Schema di installazione della macchina
- Connessione di alimentazione
- Cavo rete Ethernet
- Tubo pneumatico
- Alimentazione di aria compressa esterna
Connessione elettrica
La macchina richiede un’alimentazione continua per funzionare correttamente.
- Inserire il cavo per la macchina in dotazione nella presa elettrica sul pannello collegamenti della macchina.
-
AVVISO! Per evitare interruzioni dell'attività, in caso di interruzioni regolari o frequenti fluttuazioni della tensione di rete, installare un gruppo di continuità, tipo online/VFI (IEC 62040-3, classe 1).
- Inserire il connettore del cavo in una presa protetta da interruttore differenziale.
Installazione dell’impianto pneumatico
Pericolo di lesioni in caso di perdite di aria compressa e movimenti incontrollati di tubi pneumatici
Le connessioni pneumatiche aperte o allentate possono causare gravi lesioni.
- Assicurarsi che durante l’installazione e la manutenzione dei tubi pneumatici e del regolatore dell’aria compressa, l’aria non venga condotta attraverso tubi e connessioni.
- Prima di condurre aria compressa attraverso i tubi e i connettori, verificare che i tubi siano inseriti saldamente nei connettori corretti e che non siano danneggiati. Quanto detto vale anche per il regolatore dell’aria compressa.
- Non far passare aria compressa attraverso tubi e connettori danneggiati.
Il mandrino potrebbe subire danni ai cuscinetti e ai componenti elettrici se l’aria compressa è contaminata
L’aria compressa in entrata deve essere asciutta e priva di olio come previsto dalla norma ISO 8573-1:2010 dal momento che il regolatore dell’aria compressa funge solo da indicatore di contaminazione dell’aria.
| Purezza dell’aria secondo la norma ISO 8573-1: 2010 | ||
|---|---|---|
|
Particolato solido |
classe 3 |
Grado di filtrazione oltre 5 µm per le particelle solide |
|
Acqua |
classe 4 |
Punto di rugiada massimo in pressione: +3 °C |
|
Tenore totale olio |
classe 3 |
Contenuto massimo di olio: 1 mg/ml3 |
- Assicurarsi che l’aria compressa soddisfi i requisiti di cui sopra.
- Collegare la macchina all’alimentazione dell’aria compressa solo se il regolatore dell’aria compressa è installato correttamente.
I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici. Dati tecnici
La macchina richiede l’aria compressa per le seguenti attività:
- Per l’apertura e la chiusura del pinza di serraggio durante i cambi utensile.
- Per l’aria di tenuta del mandrino che impedisce l’ingresso di corpi estranei.
- Per l’aria di tenuta nel vano di lavoro che mantiene gli sfridi di lavorazione lontano dalle parti sensibili della macchina.
Panoramica del regolatore dell’aria compressa
La macchina è collegata all’alimentazione di aria esterna tramite un regolatore di aria compressa. È possibile utilizzare questo regolatore per monitorare e regolare la pressione dell’aria in ingresso.
- Filettatura interna da 1/8", con connettore pneumatico maschio per collegare l’alimentazione di aria compressa esterna
- Raccordo ad innesto da 6 mm per collegare la macchina.
Guasto del separatore d’acqua causato da un errato allineamento del regolatore dell’aria compressa
Il regolatore dell’aria compressa deve essere sempre montato in posizione verticale; diversamente il separatore d’acqua non funzionerà.

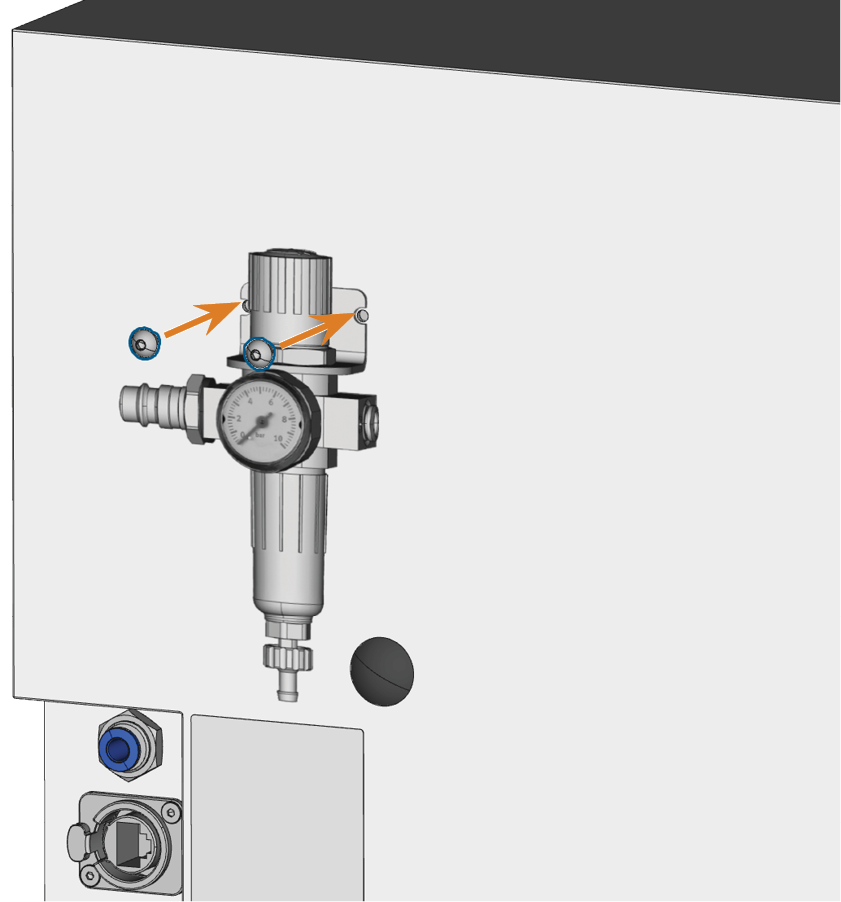

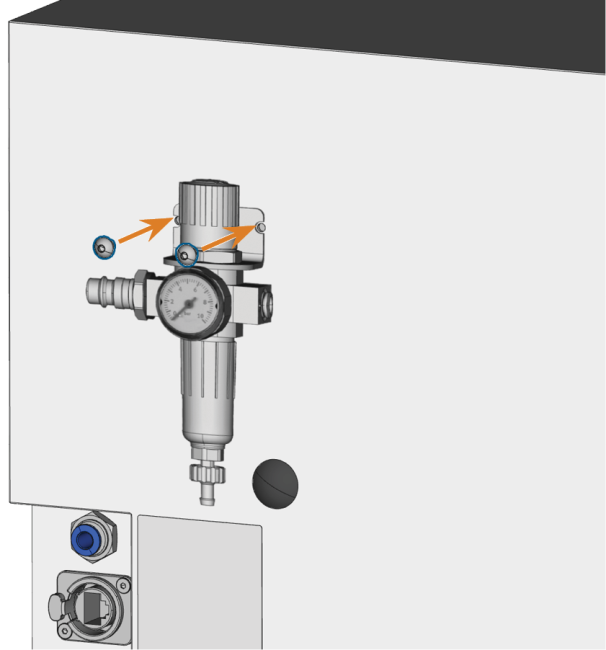

Sul lato sinistro della macchina sono presenti due fori che è possibile utilizzare per montare il regolatore dell’aria compressa sulla macchina.
- Montare il regolatore dell’aria compressa in posizione verticale usando le viti a testa ovale fornite che si trovano nei fori.

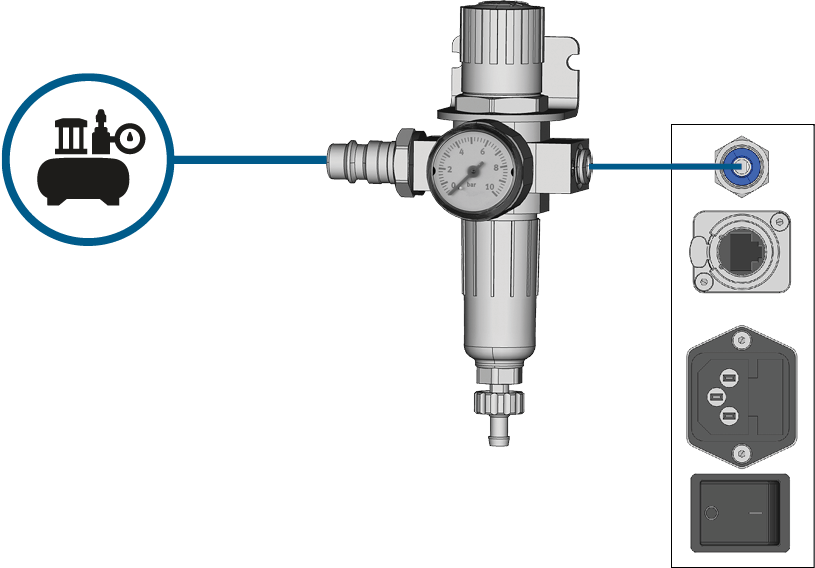

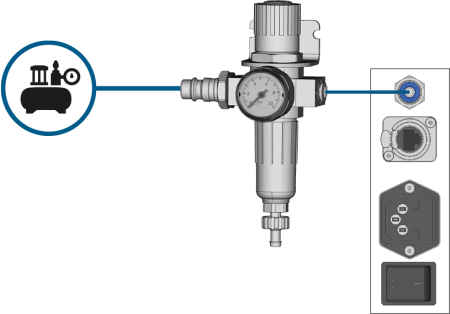

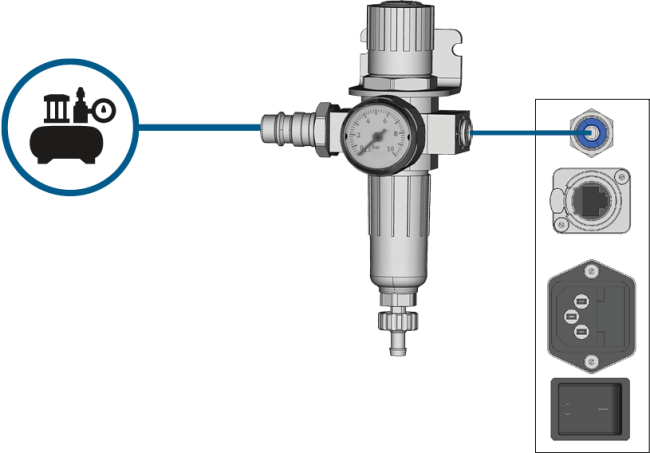

Installazione del tubo pneumatico
- Chiudere la valvola principale di alimentazione dell’aria compressa esterna.
- Utilizzare il tubo pneumatico fornito per collegare la connessione pneumatica sinistra del regolatore dell’aria compressa alla connessione pneumatica della macchina.
- Collegare l’alimentazione dell’aria compressa esterna alla connessione pneumatica sinistra del regolatore dell’aria compressa.
- Verificare accuratamente che tutti i tubi pneumatici esterni siano inseriti correttamente nelle relative connessioni e che i tubi e i connettori non siano danneggiati.
- Se tutti i tubi e i connettori sono installati correttamente e non danneggiati, aprire la valvola di alimentazione dell’aria compressa esterna.
Regolazione della pressione dell’aria con il regolatore dell’aria compressa
L’impostazione della pressione dell’aria è necessaria solo se la pressione indicata dal manometro non si trova tra il valore minimo e il valore massimo. I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici.
- Manopola per la regolazione della pressione
- Manometro per il monitoraggio della pressione dell’aria in uscita
- Collettore del separatore d’acqua
- Vite di scarico
-
Tirare leggermente verso l’alto la manopola girevole sopra il regolatore dell’aria compressa.
- Ruotare la manopola nella direzione desiderata:
- Ruotarla in direzione "+" per aumentare la pressione
- Ruotarla in direzione "-" per ridurre la pressione
- Spingere nuovamente la manopola verso il basso.
- La manopola è bloccata e non può essere spostata inavvertitamente.
