Si applica a: E5

Sostituzione del modulo di sistema

AVVISO

La sostituzione del modulo di sistema richiede il servizio clienti

La preparazione della sostituzione del modulo di sistema e la configurazione del modulo di sistema di ricambio richiedono la configurazione del software da parte del servizio clienti. Altrimenti la macchina non sarà operativa.

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Il modulo di sistema multifunzione contiene i seguenti componenti:

  • Alimentazione

  • Unità di comando

  • Pannello collegamenti

Se uno di questi componenti è danneggiato, sostituire l'intero modulo.

Inserire il modulo nel vano del modulo di sistema.

Vano del modulo di sistema vuoto

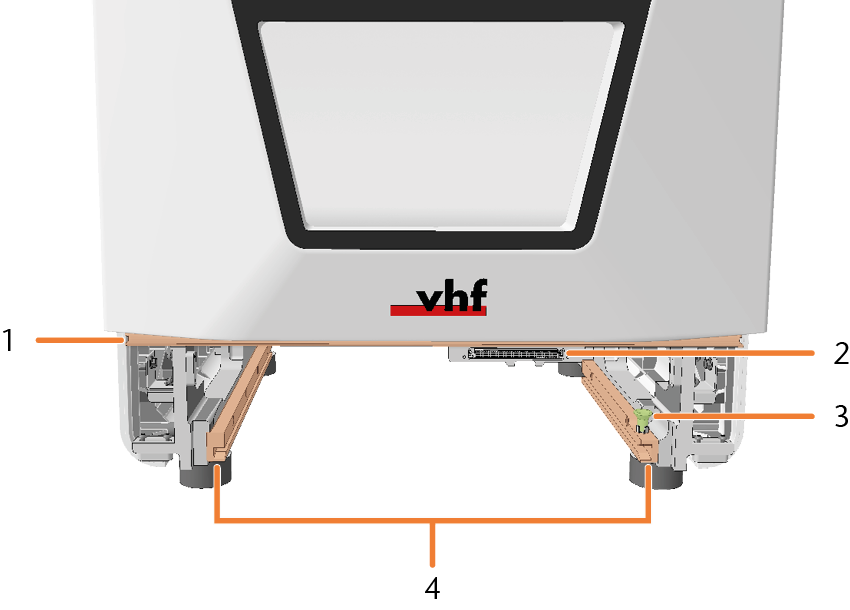

  1. Barra di posizionamento per coperchio di assistenza inferiore

  2. Slot modulo di sistema

  3. Bulloni di bloccaggio*

  4. Binari di guida

*se necessario, è possibile sostituire anche il bullone di bloccaggio. Sostituzione del bullone di bloccaggio del modulo di sistema

  1. Contattare il servizio clienti.

    • Il servizio clienti prepara la sostituzione del modulo di sistema.

  2. Tenere a portata di mano:

    1 x Modulo di sistema di ricambio

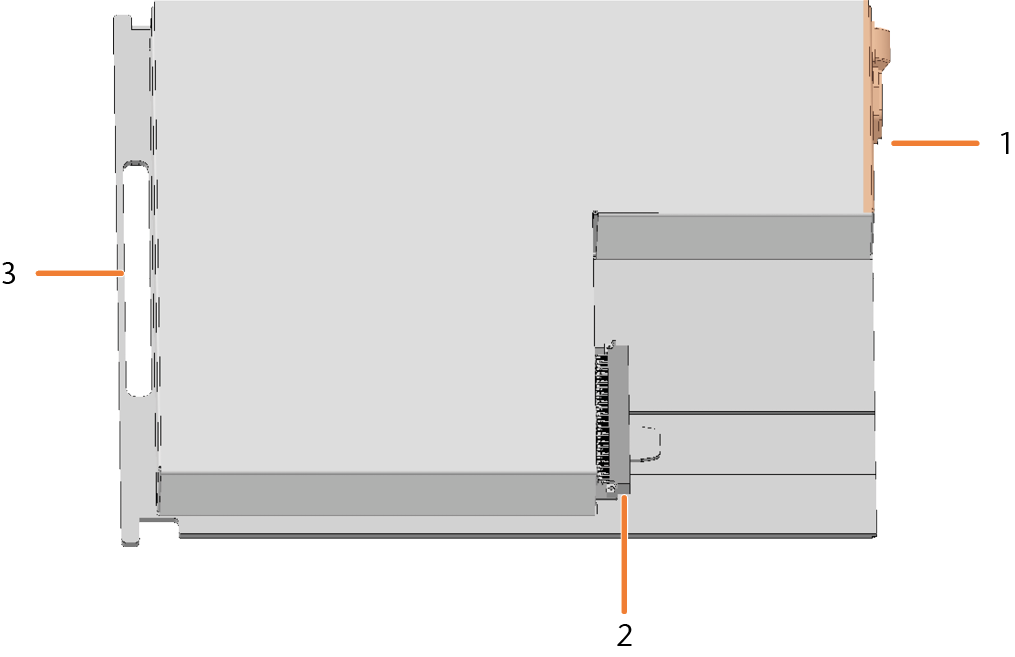

    1. Pannello collegamenti

    2. Connettore da inserire nello slot del modulo di sistema

    3. Maniglia

  3. Chiudere DentalCNC.

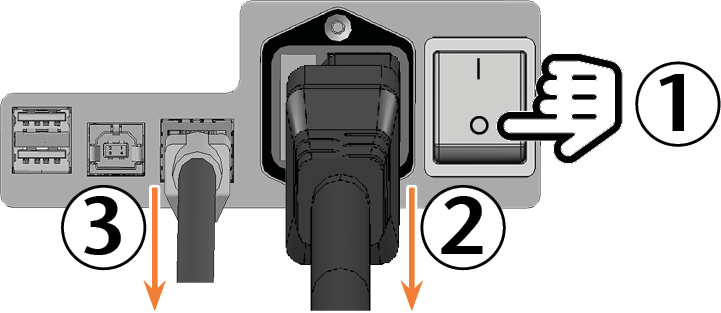

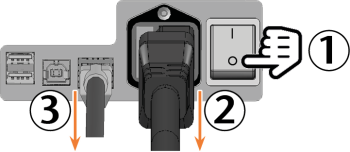

  4. PERICOLO!Spegnere la macchina con l’interruttore di alimentazione principale.

    5. AVVISO! Danneggiamento dei cavi e del modulo di sistema se i cavi rimangono innestati nel modulo

  5. Scollegare il cavo di alimentazione e di rete.





  6. Rimuovere il coperchio per assistenza inferiore:

    1. Afferrare il lato sinistro e destro del coperchio.

    2. Tirare il coperchio in avanti.

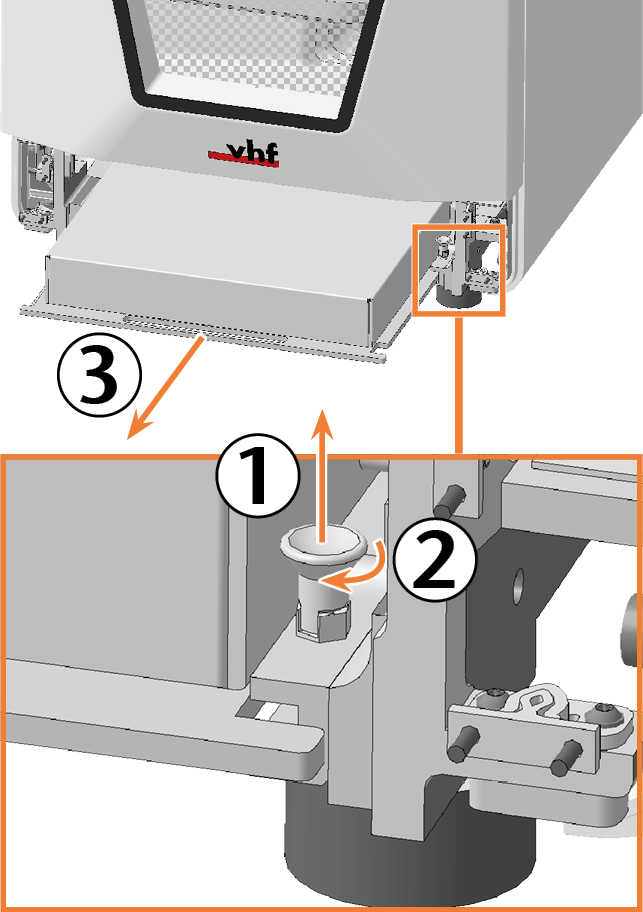

  7. Tirare il bullone di bloccaggio verso l'alto e ruotarlo in senso orario.

    • Il bullone di bloccaggio resta in posizione. Il vano del modulo di sistema è sbloccato.

  8. Tirare il modulo di sistema in avanti, dal vano, utilizzando la maniglia.

    9.

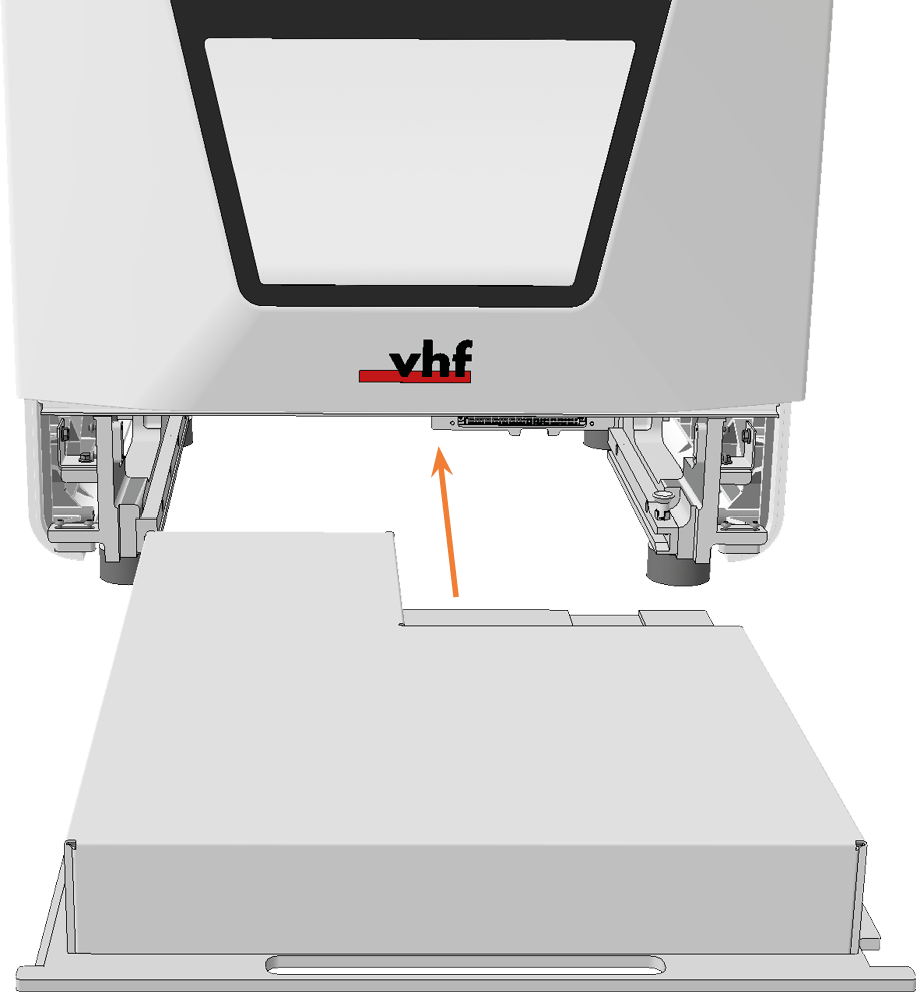

  9. Spingere il modulo di sistema di ricambio con il connettore sul lato posteriore destro nel vano del modulo di sistema.

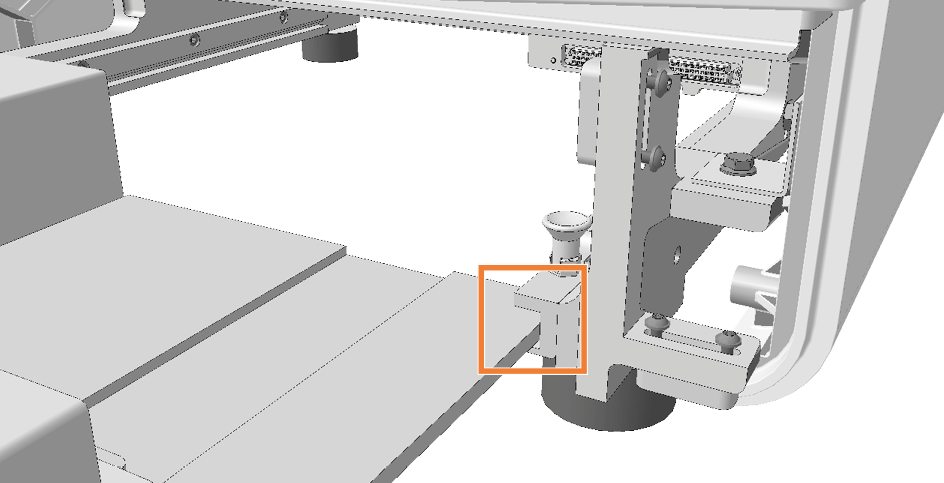

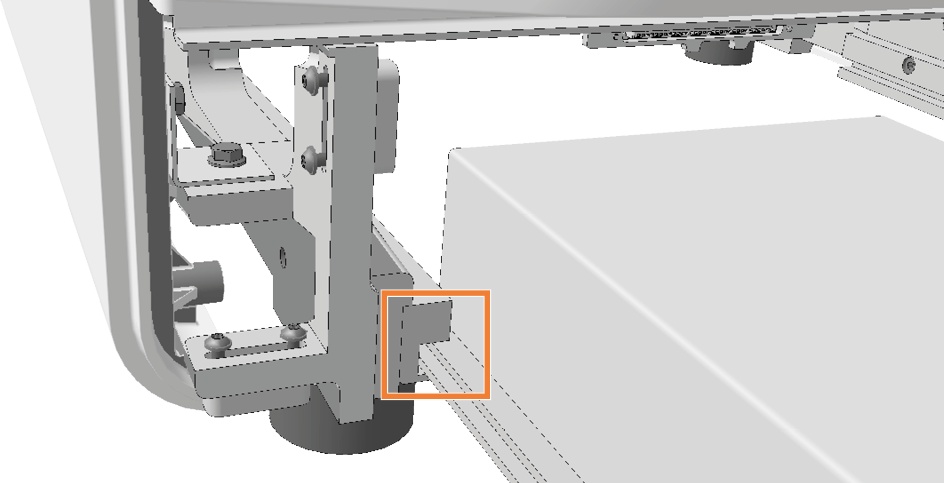

    In tale ambito, inserire la piastra di base del modulo di sistema nei binari di guida destro e sinistro.







    • Si percepisce che il connettore si sposta nello slot del modulo di sistema.

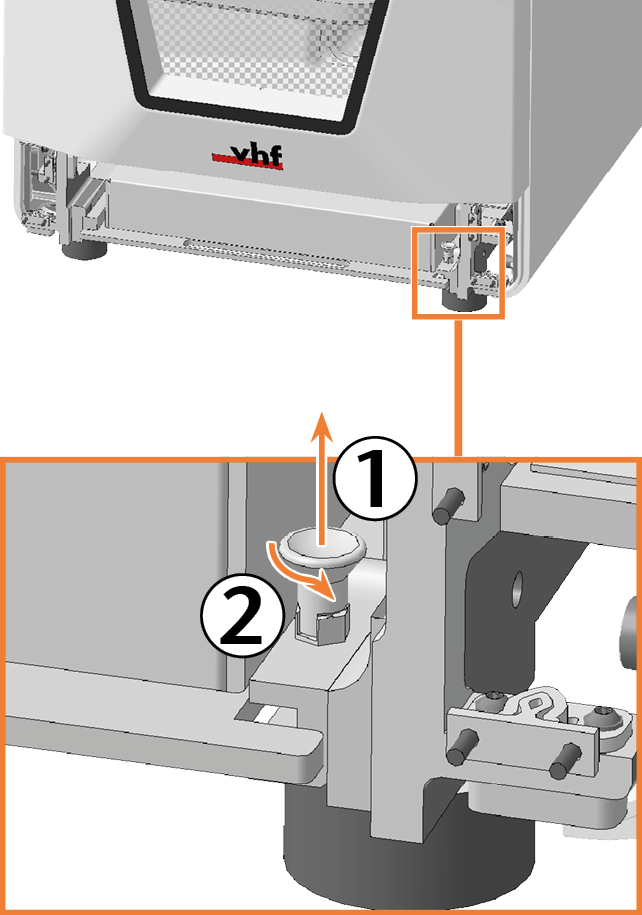

  10. Ruotare il bullone di bloccaggio in senso antiorario.

    • Il bullone di bloccaggio scivola verso il basso. Il vano del modulo di sistema è bloccato.



  11. Installare il coperchio per assistenza inferiore:

    1. Posizionare il bordo superiore del coperchio sulla barra di posizionamento al di sopra del vano del modulo di sistema.

    2. Capovolgere la metà inferiore del coperchio verso la macchina.

    3. Premere il coperchio fino a quando si innesta.

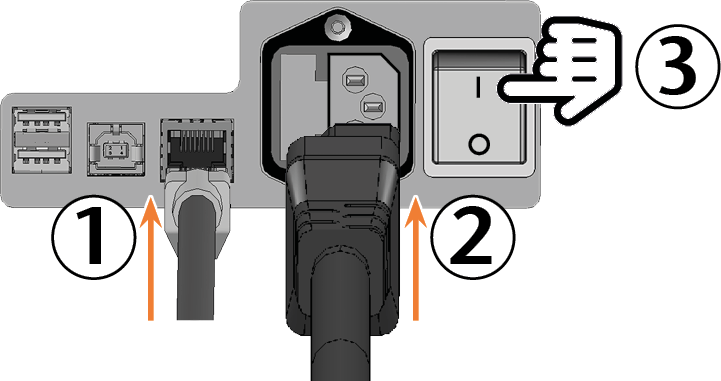

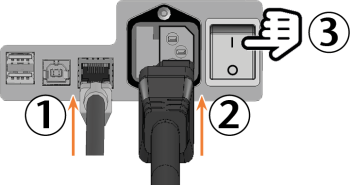

  12. Collegare il cavo Ethernet e il cavo di alimentazione.

  13. Accendere la macchina con l’interruttore di alimentazione principale.

  14. Avviare DentalCNC.





  15. Contattare il servizio clienti.

    • Il servizio clienti configura il modulo di sistema.
