Si applica a: E5

1. Tenere a portata di mano:

   1 x Cacciavite angolare TX25





   1 x Cacciavite dinamometrico 5,0 Nm con punta TX25 (fornito con ricambio)





   1 x Modulo asse A-B di ricambio





   1 x Punta per forare le posizioni degli utensili (2,8 mm)





   1 x Kit di taratura





   1 x Taglierina laterale





2. Chiudere DentalCNC.





3. Aprire lo sportello del vano di lavoro.

4. Spegnere la macchina con l’interruttore di alimentazione principale.

5. ATTENZIONE!Indossare i guanti.

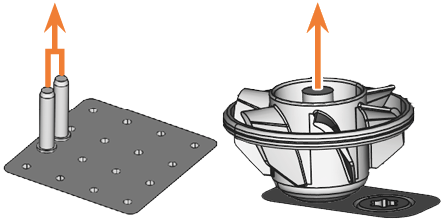

6. AVVISO! Rimuovere tutti gli utensili dal magazzino utensili e l'AirTool dall’inserto E1.

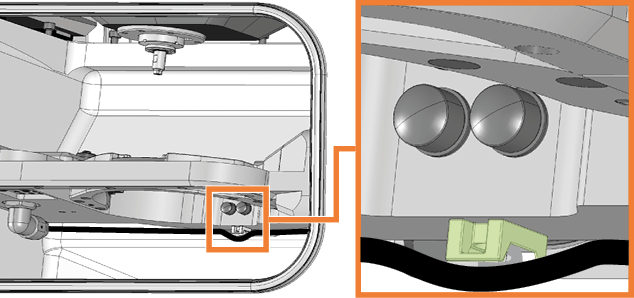

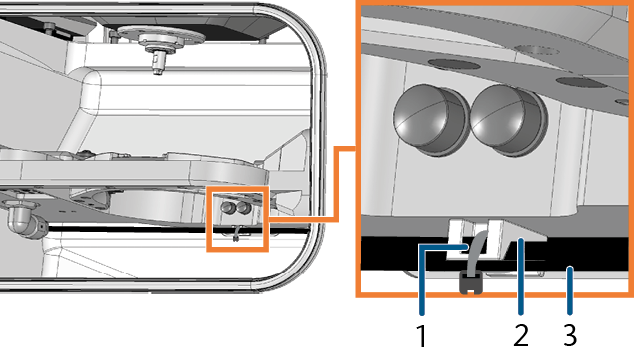

7. Staccare il cavo dell'asse A del modulo asse A-B dalla relativa presa:





   1. Fascetta serracavi

   2. Presa per cavo

   3. Cavo dell'asse A

   AVVISO! Danneggiamento del cavo dell'asse A se si inserisce la taglierina laterale troppo in profondità.

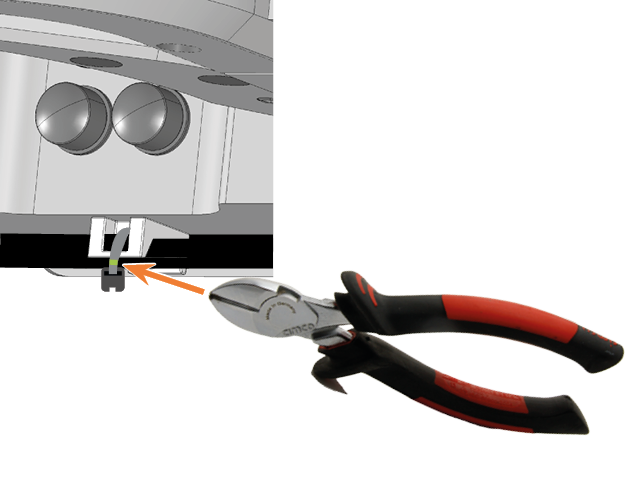

   1. Tagliare con cautela la fascetta serracavi in corrispondenza della linea di taglio (contrassegnata in verde) con la taglierina laterale. Non danneggiare il cavo dell'asse A durante questa operazione.

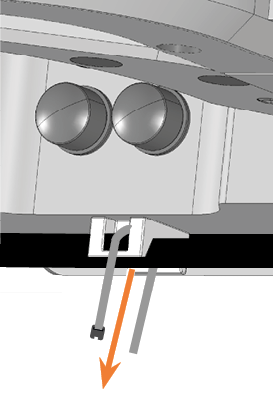

   2. Estrarre il cavo dell'asse A verso il basso dalla relativa presa.

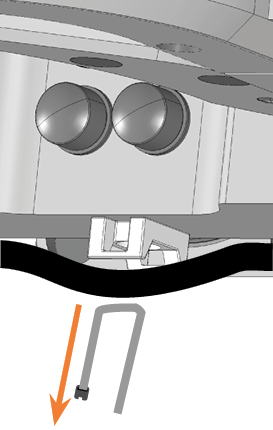

   3. Rimuovere la fascetta serracavi.

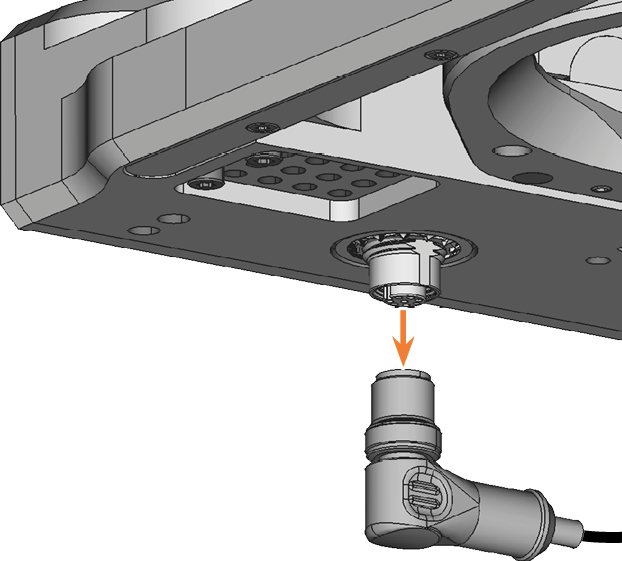

8. Scollegare il cavo dell'asse A del modulo asse A-B:

   1. Aprire il dado zigrinato sul lato inferiore sinistro del modulo dell'asse A-B.

   2. Tirare il cavo verso il basso in corrispondenza del connettore.









9. Rimuovere il pezzo grezzo dal portapezzi, se presente.

    Montaggio e rimozione dei pezzi grezzi

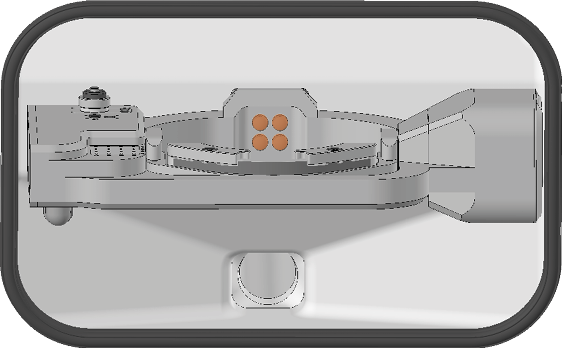

10. Rimuovere i 4 tappi (contrassegnati in arancione) dalle 4 viti di fissaggio del modulo asse A-B.

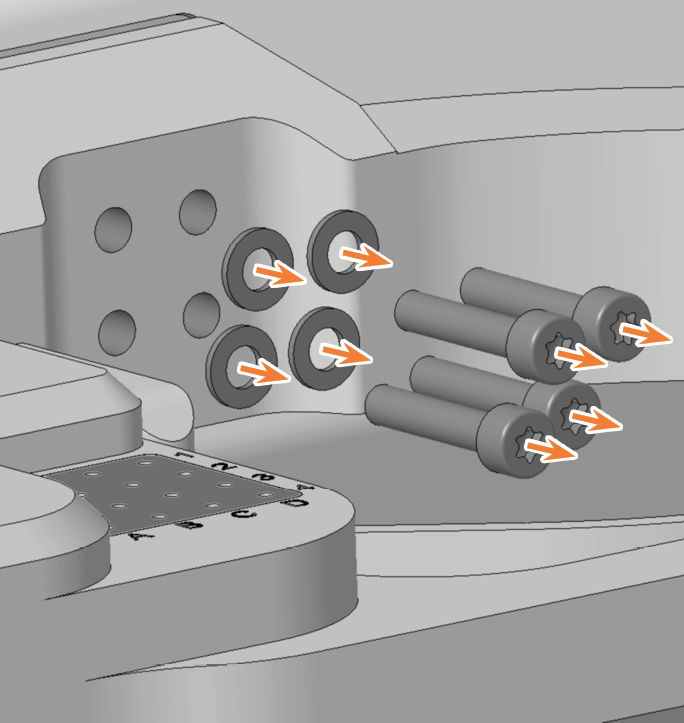

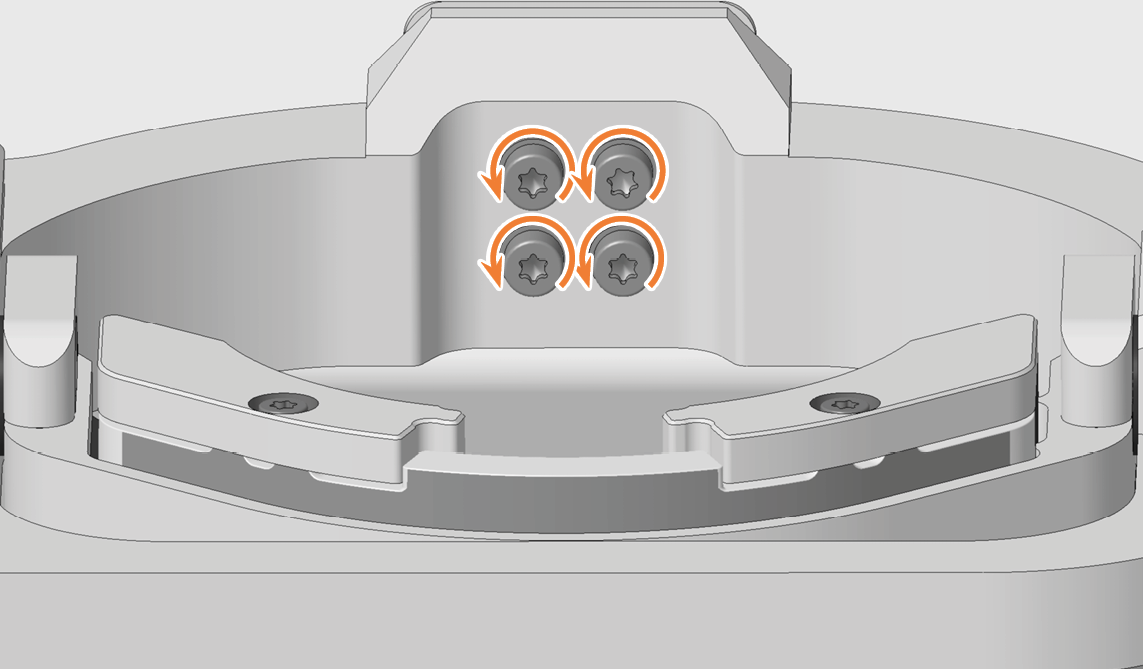

11. Con il cacciavite angolare, svitare le 4 viti di fissaggio del modulo asse A-B. Rimuovere le viti di fissaggio e le rondelle.

12. Afferrare il modulo asse A-B con entrambe le mani e trascinarlo in avanti, allontanandolo dall'albero motore. Rimuovere il modulo asse A-B dal vano di lavoro.













13. Rimuovere il portapezzi dal modulo asse A-B smontato. Applicare il portapezzi al modulo asse A-B di ricambio.

    Utilizzare le istruzioni riportate di seguito:  Sostituzione del portapezzi.

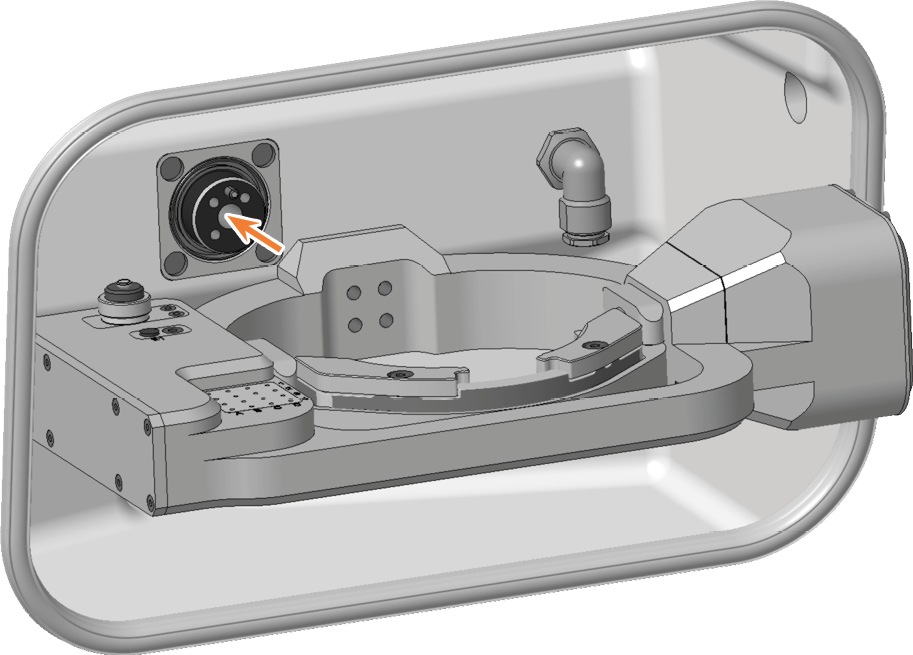

14. Spingere il modulo asse A-B di ricambio sull'albero motore con entrambe le mani.

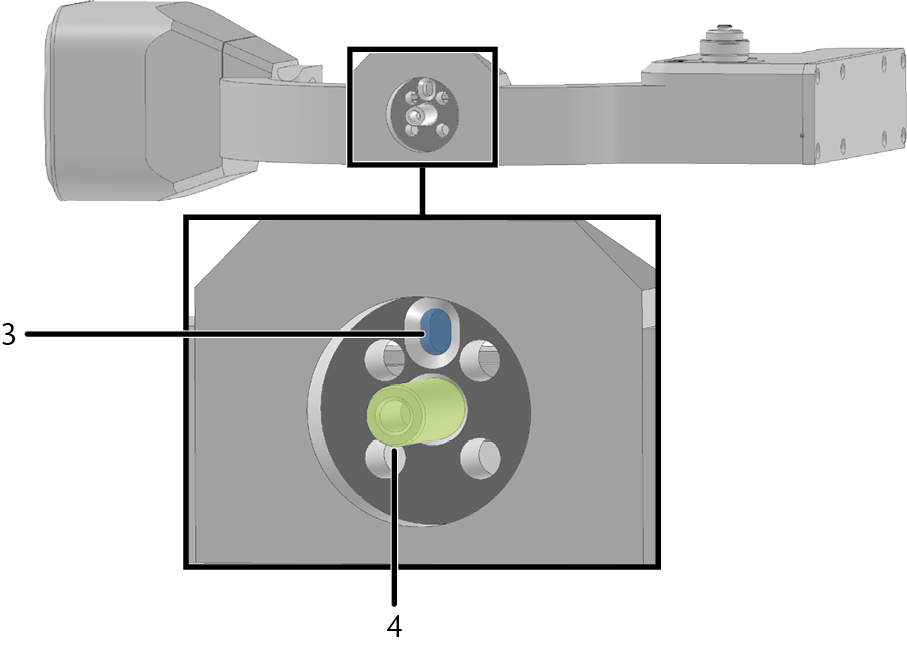

    • Inserire la spina di posizionamento sul modulo asse A-B (4) nell'apertura dell'albero motore (2).

    • Inserire la spina di posizionamento sull'albero motore (1) nell'apertura del modulo dell'asse A-B (3).

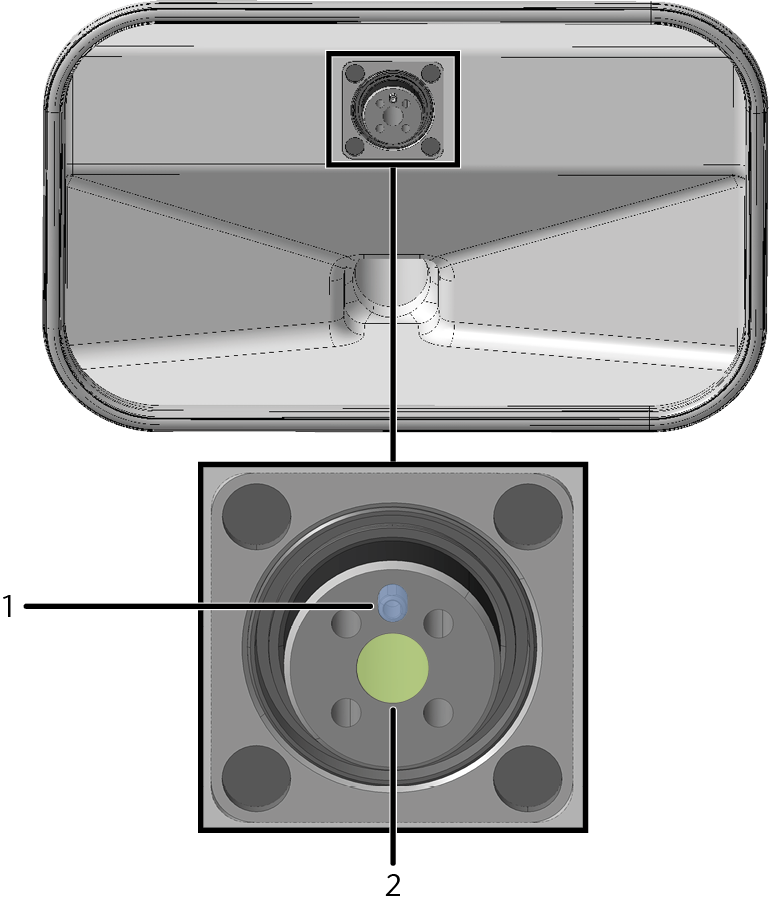

1. Spina di posizionamento sull'albero motore

2. Apertura sull'albero motore

3. Apertura sul modulo asse A-B

4. Spina di posizionamento sul modulo asse A-B

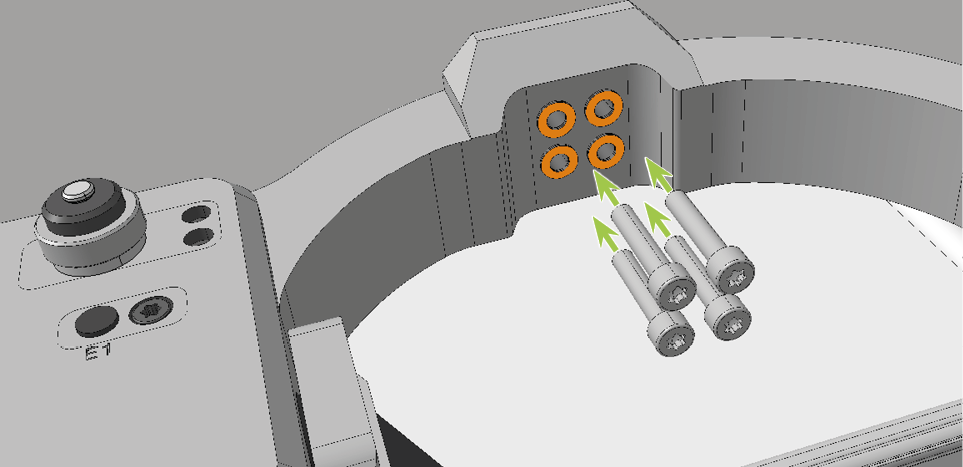

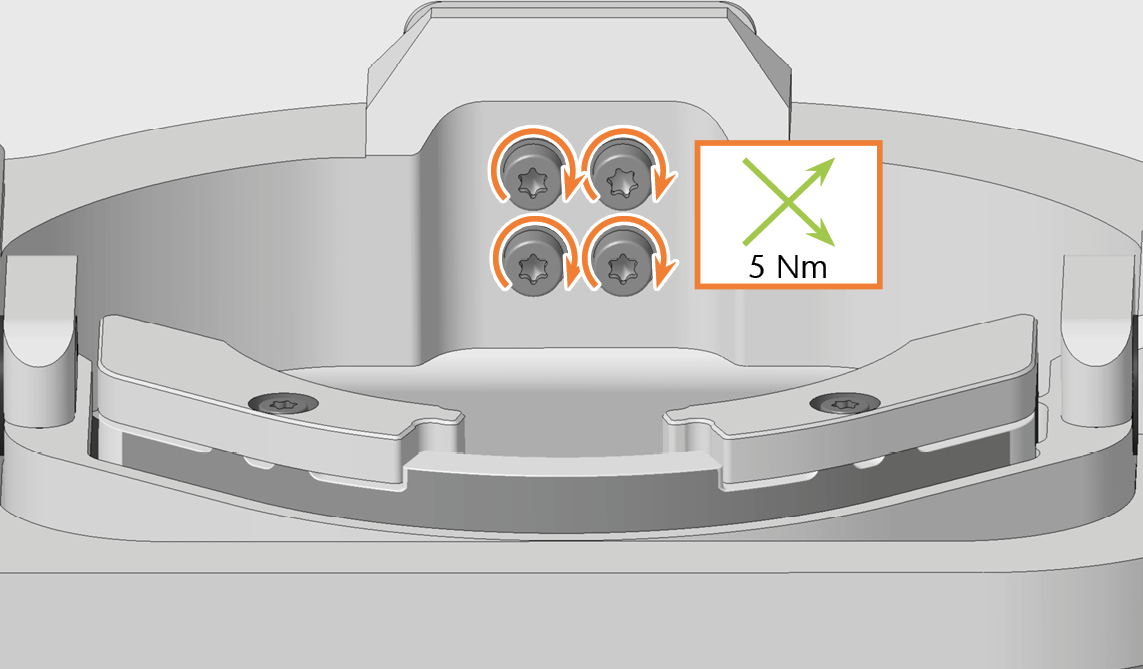

15. Utilizzare il cacciavite dinamometrico (5,0 Nm con punta TX25): Avvitare il modulo asse A-B a croce con le 4 rondelle (contrassegnate in arancione) e le 4 viti di fissaggio.

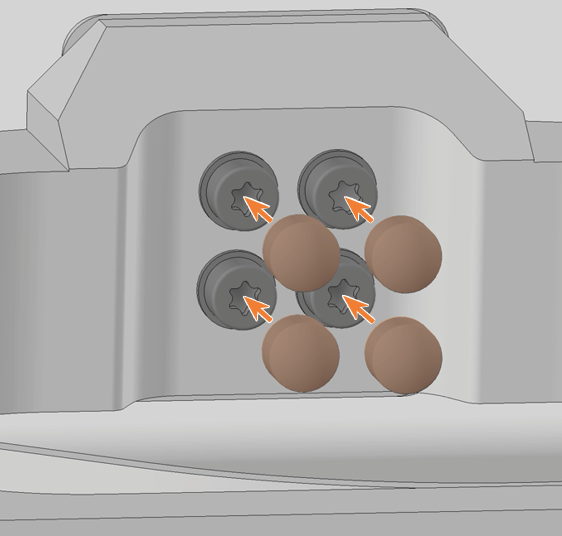

16. Applicare i 4 tappi sulle 4 viti di fissaggio del modulo asse A-B.

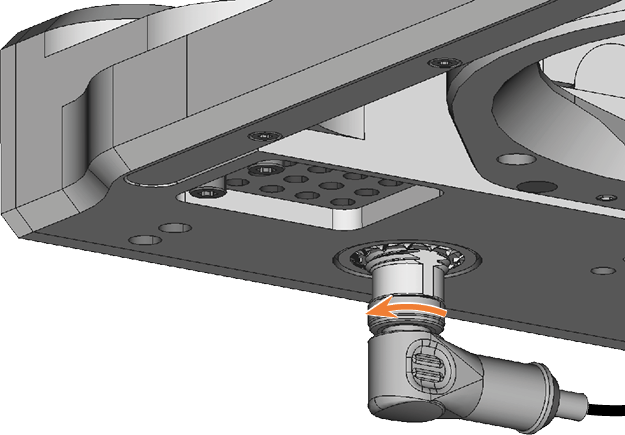

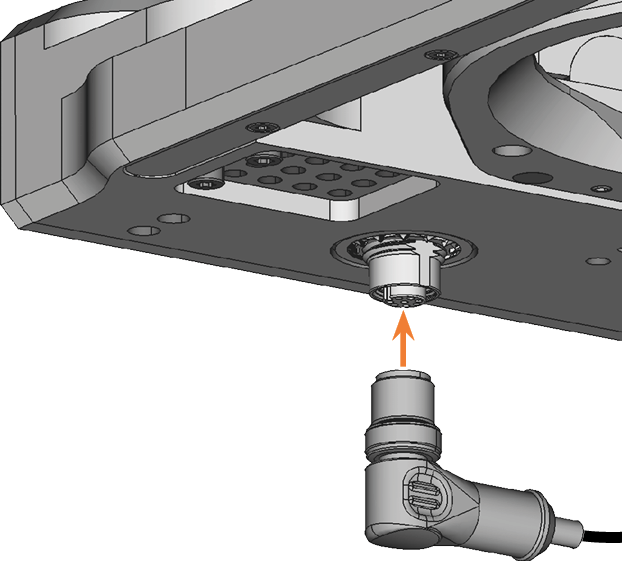

17. Collegare il cavo dell'asse A al connettore sul lato inferiore sinistro del modulo dell'asse A-B:

    1. Inserire il connettore del cavo.

    2. Avvitare il connettore con il dado zigrinato.









18. Fissare il cavo dell'asse A alla relativa presa (contrassegnata in verde) con la fascetta serracavi:







    Fascetta serracavi; occhiello contrassegnato in arancione

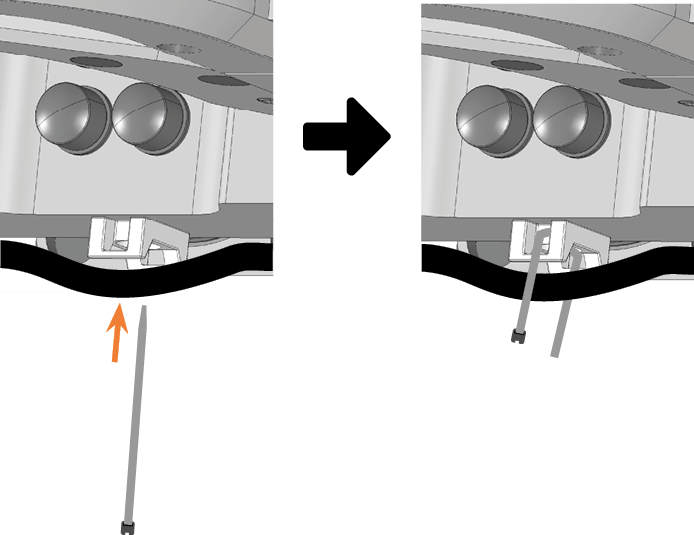

    1. Inserire la fascetta serracavi nella presa del cavo dal basso. Piegarlo intorno alle staffe della presa del cavo.

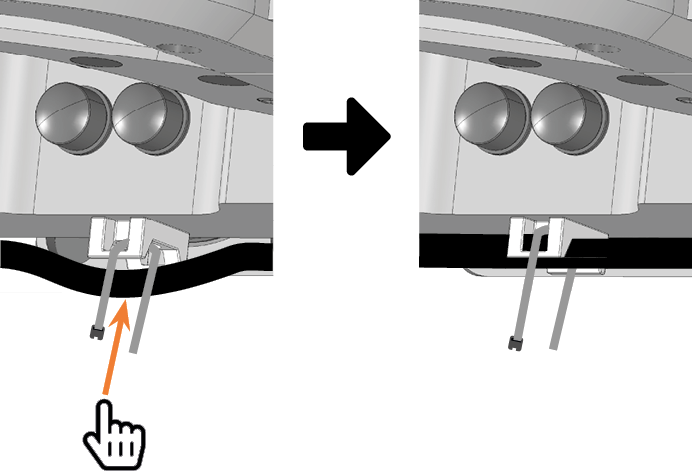

    2. Premere il cavo dell'asse A nella presa del cavo e mantenerlo in questa posizione.

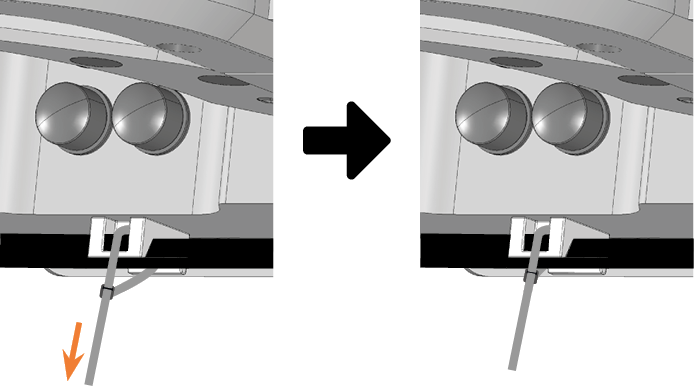

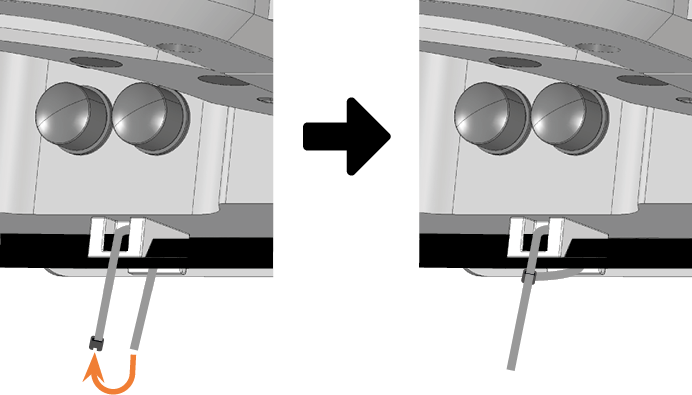

    3. Inserire l'estremità senza occhiello della fascetta serracavi nell'occhiello della fascetta. Stringere la fascetta serracavi.

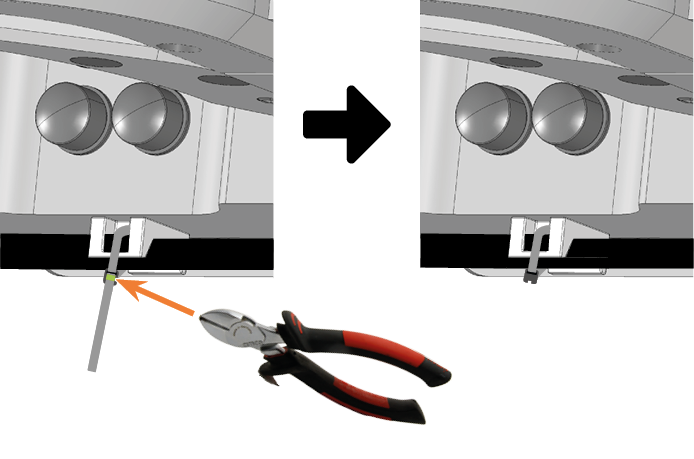

    4. Tagliare la parte sporgente della fascetta serracavi con la taglierina laterale.













19. Chiudere lo sportello del vano di lavoro.

20. Accendere la macchina con l’interruttore di alimentazione principale.

21. Avviare DentalCNC.













22. Tarare la macchina con il cambio di utensile manuale:

1. Nella vista Dati macchina in DentalCNC, attivare il cambio di utensile manuale per la posizione T17.

    Forzatura di un cambio utensile manuale per determinate posizioni utensile

2. Nella vista di gestione utensili, assegnare l'utensile di calibrazione all'inserto AirTool E1.

3. Tarare la macchina con DentalCNC. Se richiesto, inserire manualmente l’utensile di taratura nella pinza di serraggio.

    Tarare la macchina con i campioni di taratura

23. Tarare il tastatore di misura con DentalCNC.

     Taratura del tastatore di misura

24. Forare le posizioni degli utensili negli inserti del magazzino utensili.

     Perforazione delle posizioni degli utensili (fori) in nuovi inserti del magazzino utensili

25. Tarare la macchina con cambio di utensile automatico:

1. Nella vista Dati macchina in DentalCNC, disattivare il cambio di utensile manuale per la posizione T17.

2. Inserire l’utensile di taratura nell’inserto AirTool E1.

3. Tarare la macchina con DentalCNC.

26. Verificare l'accuratezza meccanica della macchina con un campione di prova.

27. Se il campione di prova è fuori tolleranza, contattare il servizio clienti.

28. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

29. Selezionare l'icona raffigurata per la voce Sostituire inserti del magazzino utensili.
