Si applica a: E4

Verifica della dotazione

Le fasi di installazione fino al funzionamento sono:

→

→

→

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

Macchina e cavo

1

2

3

4

5



Utensili

6

7

8

9

10

11

Utensili per la manutenzione

12

13

14

15

16

17

18

19

20





Ricambi

21

22

23

24

25

26

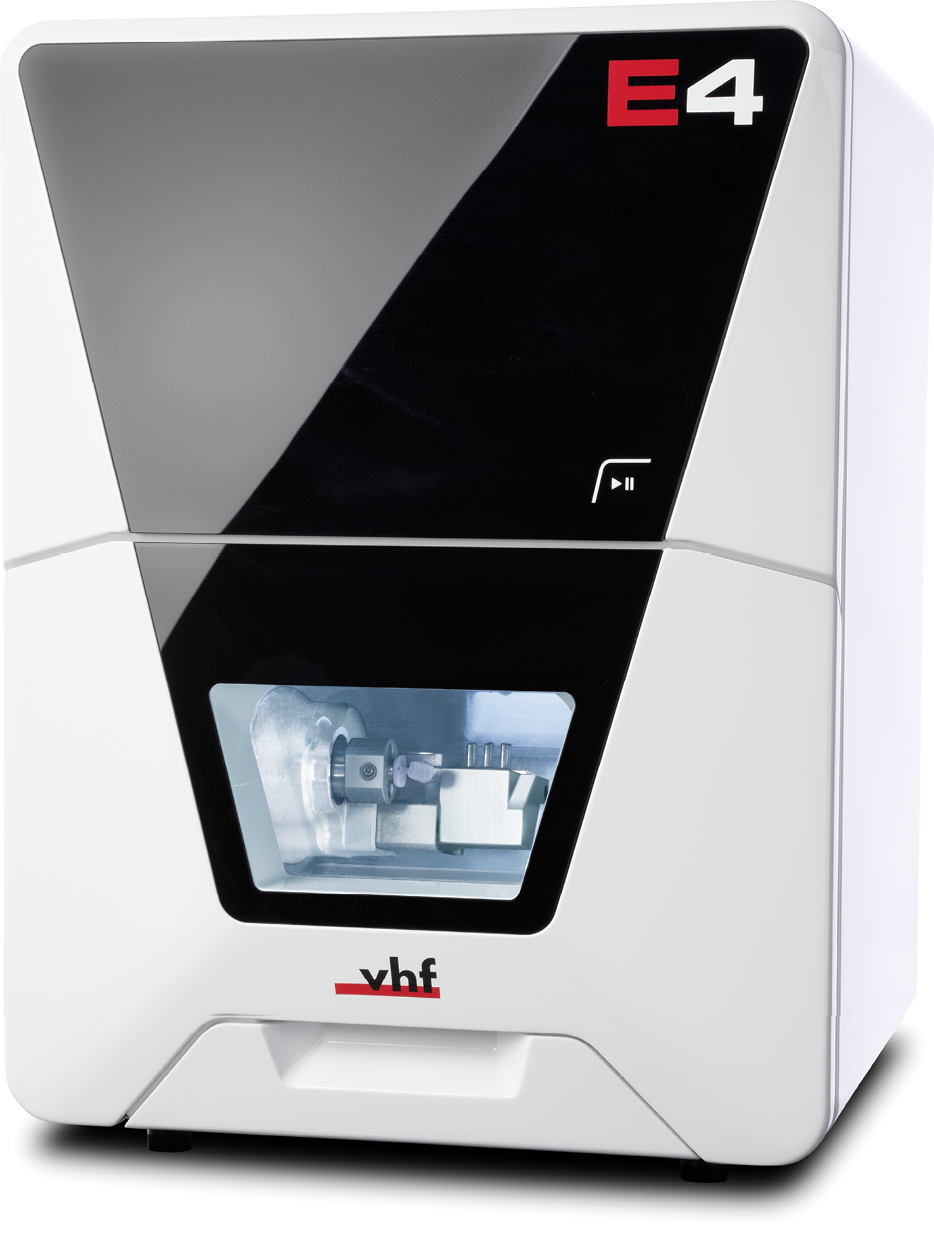

  1. 1 x Macchina E4

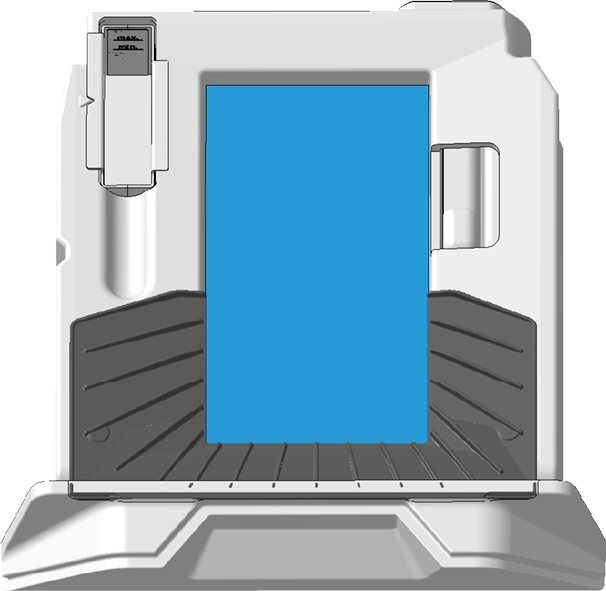

  2. 1 x Recipiente del liquido di raffreddamento

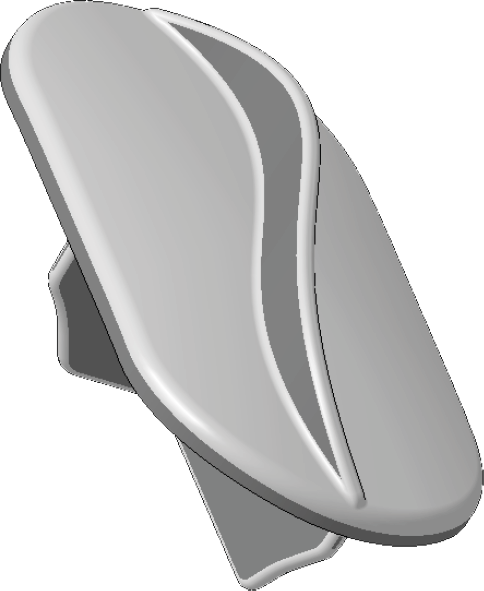

  3. 1 x Inserto di scarico

  4. 1 x Cavo rete Ethernet

  5. 1 x Cavo di alimentazione

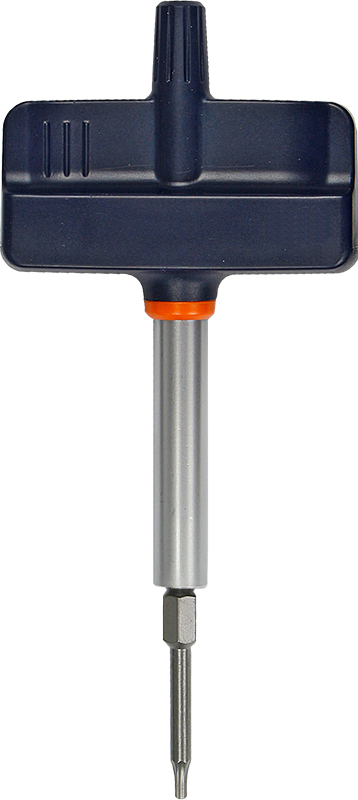

  6. 1 x Cacciavite dinamometrico 1,5 Nm

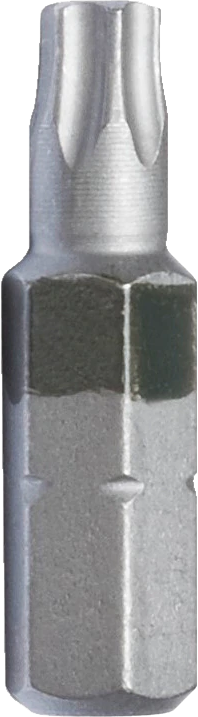

  7. 1 x Bit TX10

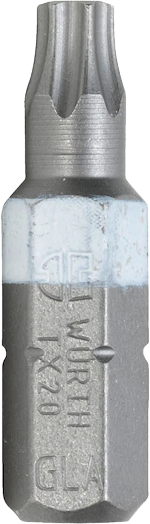

  8. 1 x Bit TX20

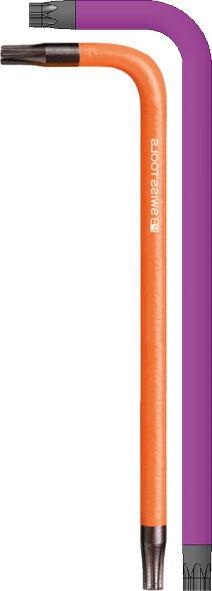

  9. 2 x Cacciavite angolare

    • 1 x TX10

    • 1 x TX20

  10. 1 x Chiave 10 mm

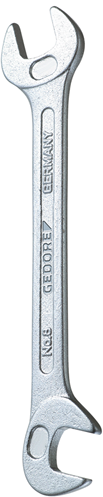

  11. 1 x Chiave da 5,5 mm per la rimozione di un utensile rotto

  12. 1 x Kit di manutenzione del mandrino

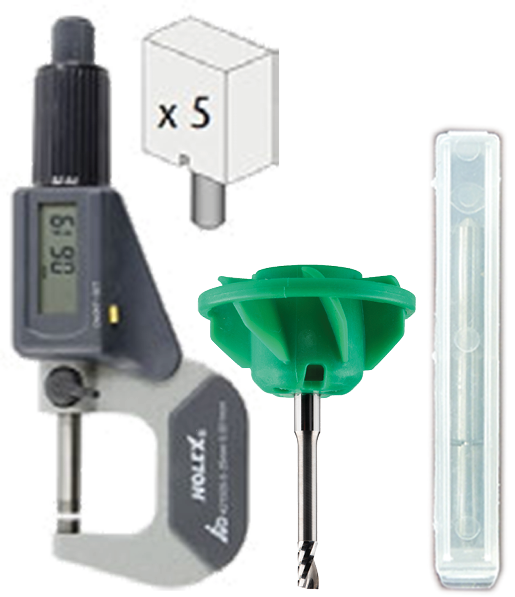

  13. 1 x Kit di taratura:

    • 1 x Micrometro

    • 5 x Pezzo grezzo di taratura

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (da aprile 2024)

  14. 1 x Pennello di pulizia per il portapezzi

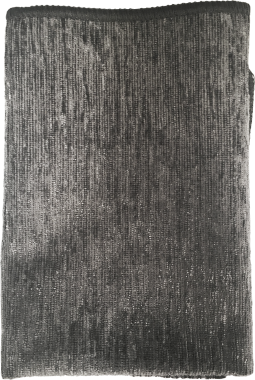

  15. 1 x Panno in microfibra

  16. 1 x Punta per forare le posizioni degli utensili (2,8 mm)

  17. 1 x Pennello interdentale per pulire la piastra dell’ugello

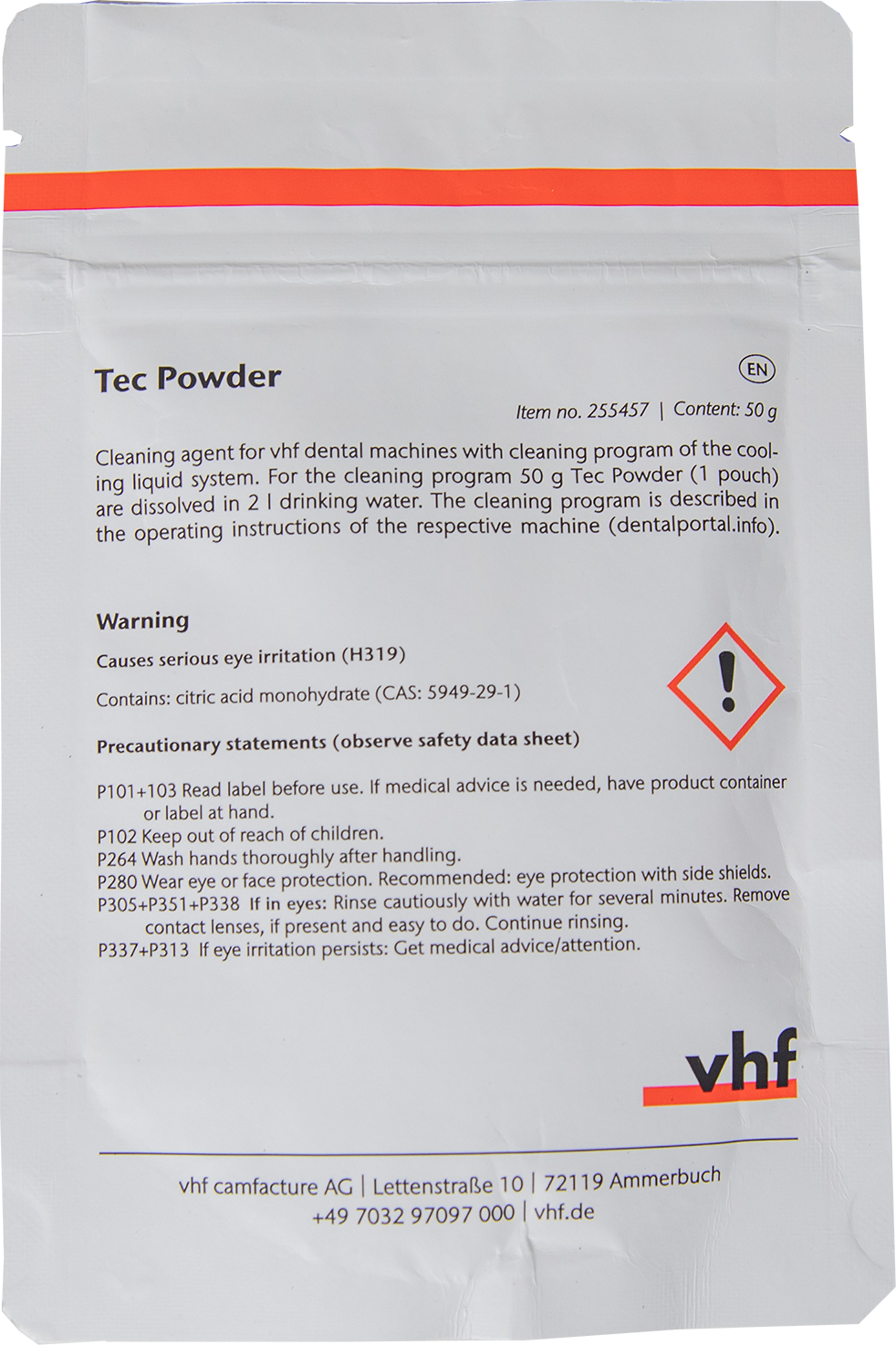

  18. 3 x Buste con Tec Powder per il lavaggio del sistema del liquido refrigerante (50 g a busta)

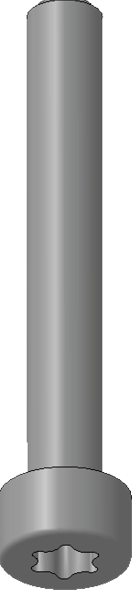

  19. 1 x Vite a testa cilindrica M4 per allentare il magazzino utensili bloccato

  20. 1 x Spazzola per la pulizia del recipiente del liquido di raffreddamento

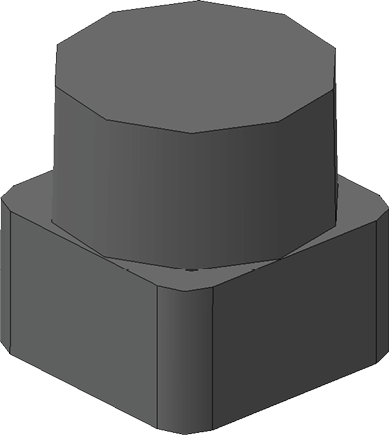

  21. 2 x Inserto per AirTool

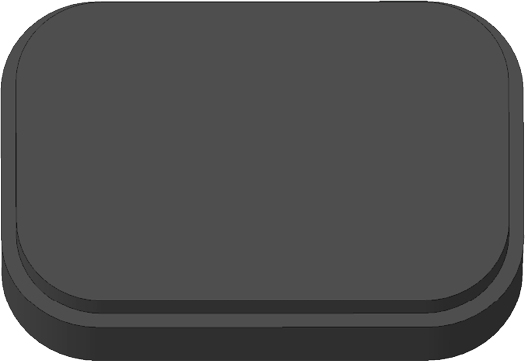

  22. 2 x Inserto per magazzino utensili

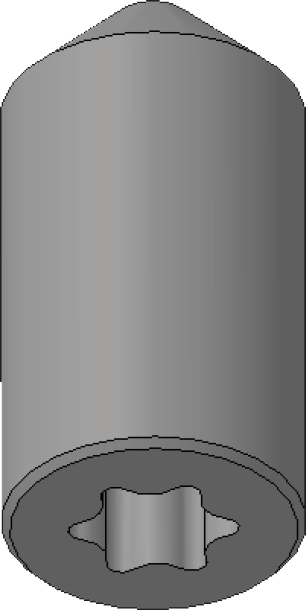

  23. 2 x Perno filettato (M5 x 10) per il portapezzi

  24. 1 x Cappuccio per il magazzino utensili

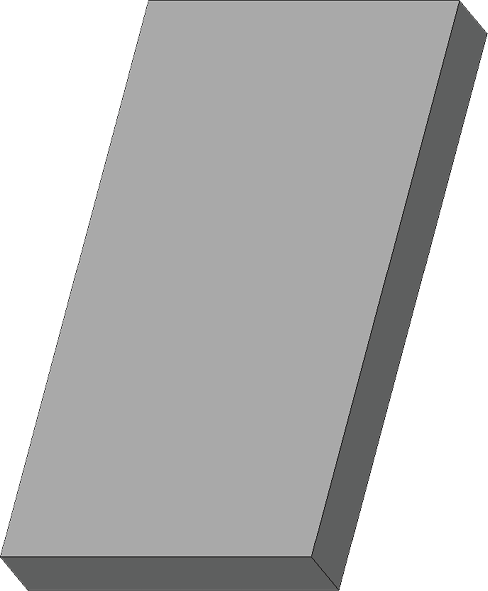

  25. 1 x Tappetino filtrante fine per recipiente del refrigerante

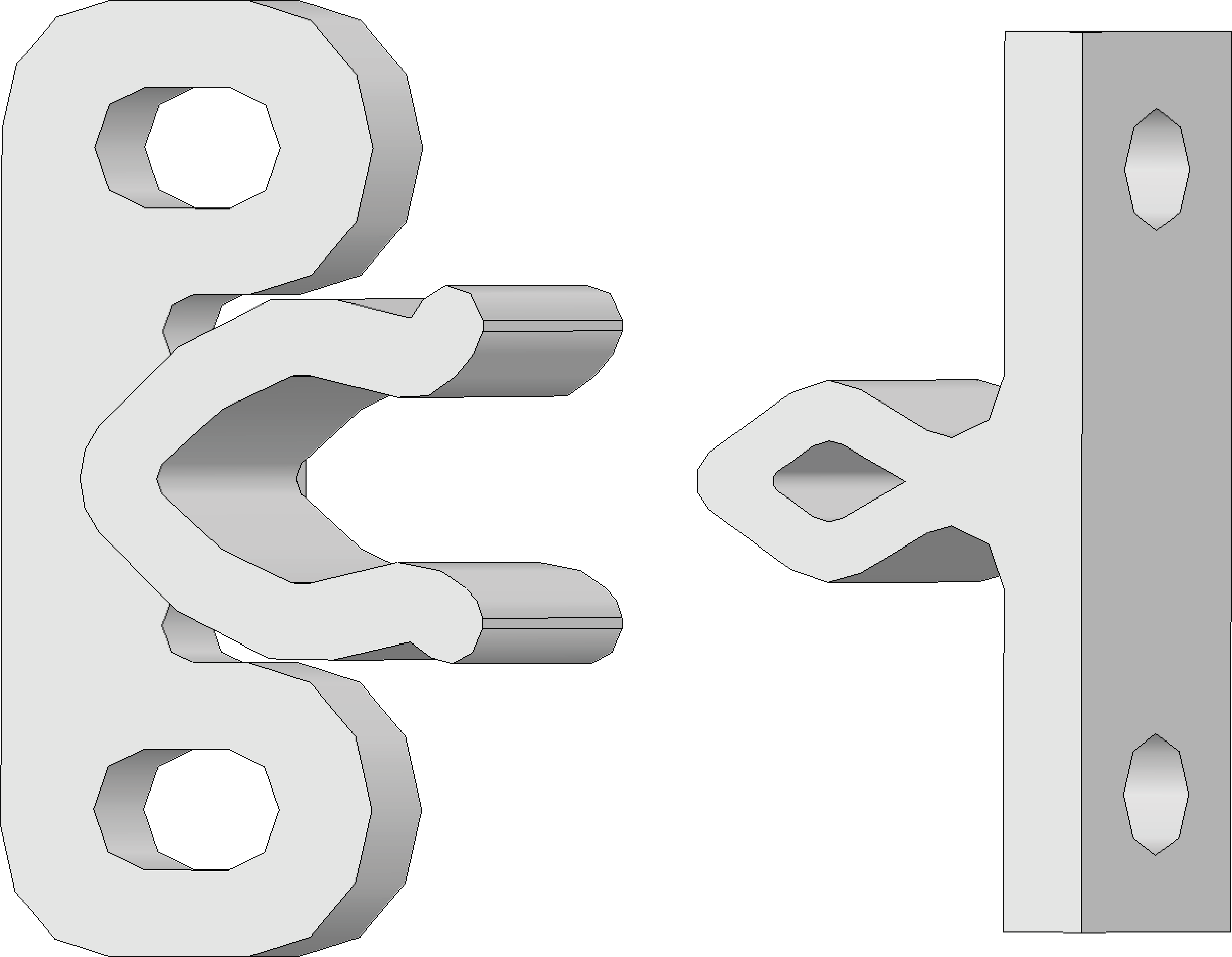

  26. 4 x Blocco di fissaggio per la parete laterale

Non raffigurato:

  • 1 x Opuscolo per il disimballaggio e l’installazione della macchina

  • 1 x Avvertenze di sicurezza generali

  • Fermo per il trasporto

    • 2 x Inserti schiumogeni

    • 1 x Tassello in plastica

    • 2 x Scatola accessori

  • Set di confezionamento

    • 1 x Scatolone di trasporto con inserto da pavimento

    • 1 x Cuscinetto superiore e inferiore

    • 1 x Cuscinetto di supporto

    • 1 x Cappa di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento
