Si applica a: E3

Sostituire il mandrino

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

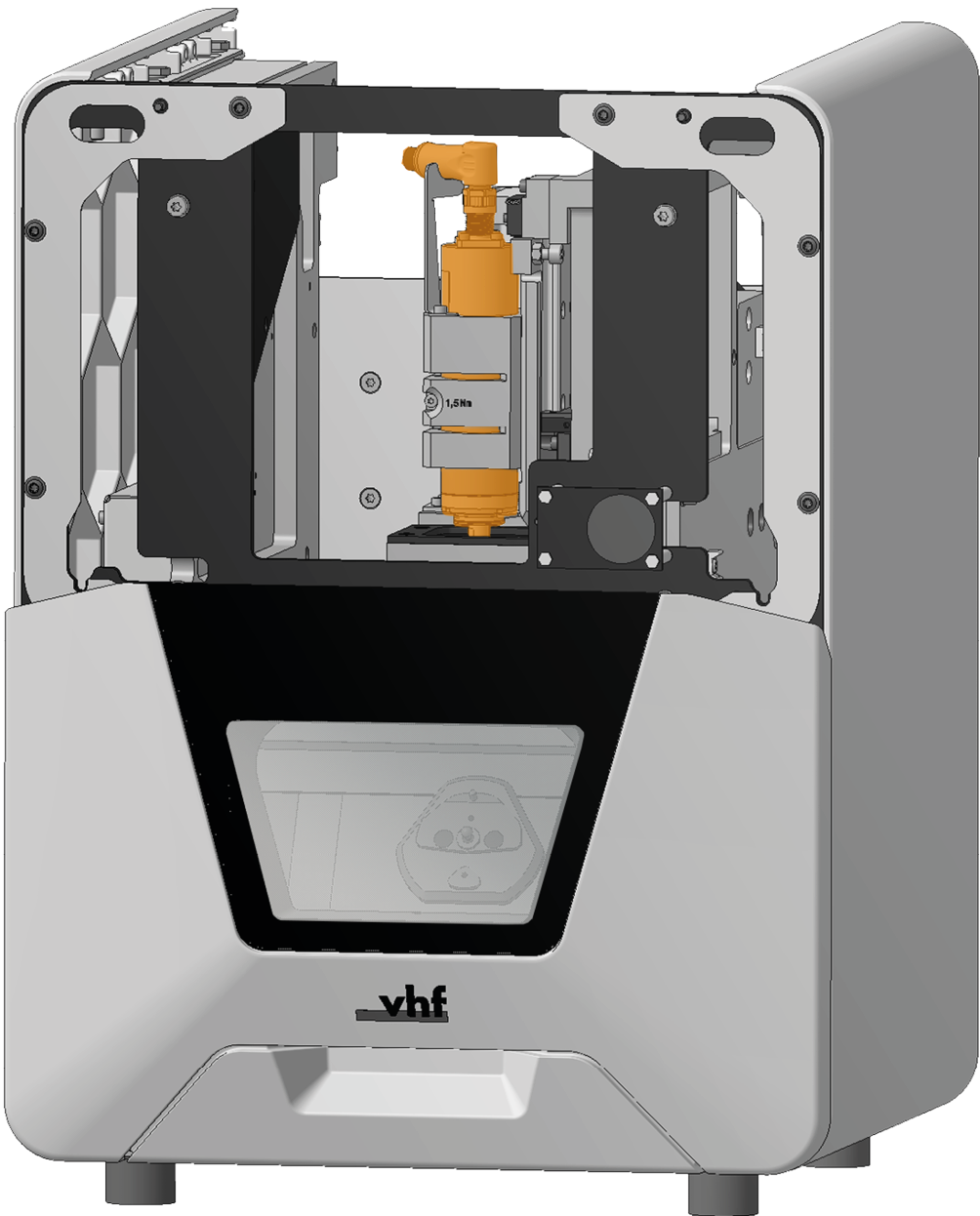

Il mandrino (in arancione) si trova dietro il coperchio per assistenza.



  1. Tenere a portata di mano:

    • 1 x Mandrino di ricambio SFE 300M



    • 1 x Cacciavite dinamometrico 1,5 Nm con punta TX10



    • 1 x Chiave di serraggio ER 8

    • 1 x Chiave fissa 8 mm

  2. Rimuovere l’utensile dalla pinza di serraggio.

    Rimozione degli utensili dalla pinza di serraggio

  3. Chiudere lo sportello del vano di lavoro.

  4. Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

  5. Spegnere la macchina con l’interruttore di alimentazione principale.



  6. Scollegare la macchina da tutte le linee.

  7. Rimuovere il coperchio per assistenza,

    Smontaggio e montaggio della carteratura della macchina

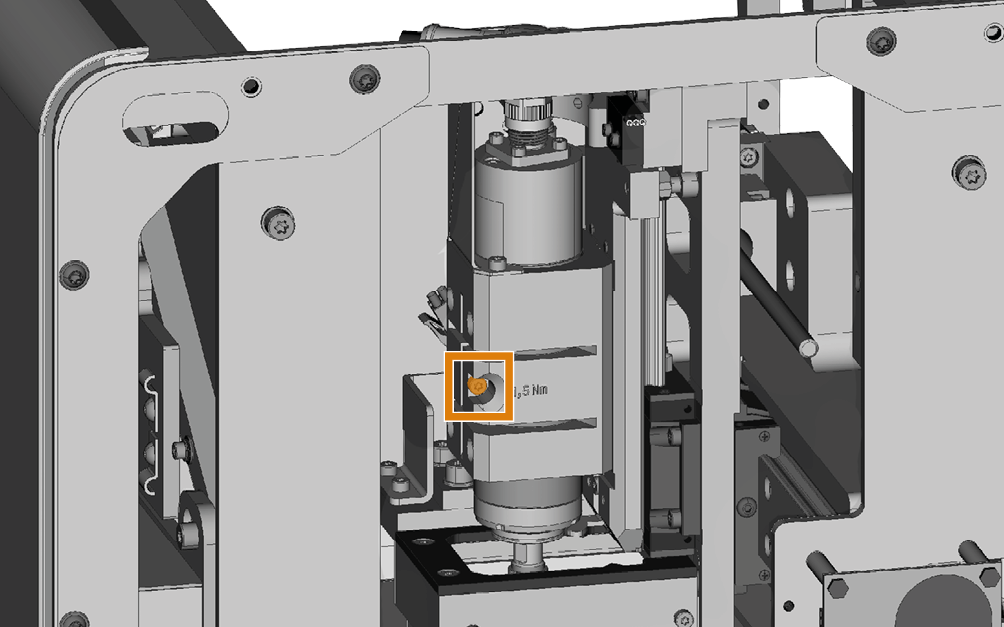

  8. Allentare la vite di fissaggio con il cacciavite dinamometrico. Non svitare completamente la vite.

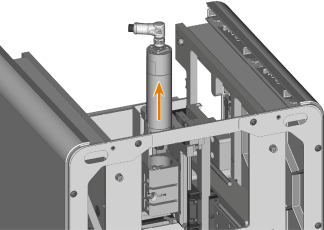

  9. Estrarre il mandrino verso l'alto dall'alloggiamento del mandrino.

    10.

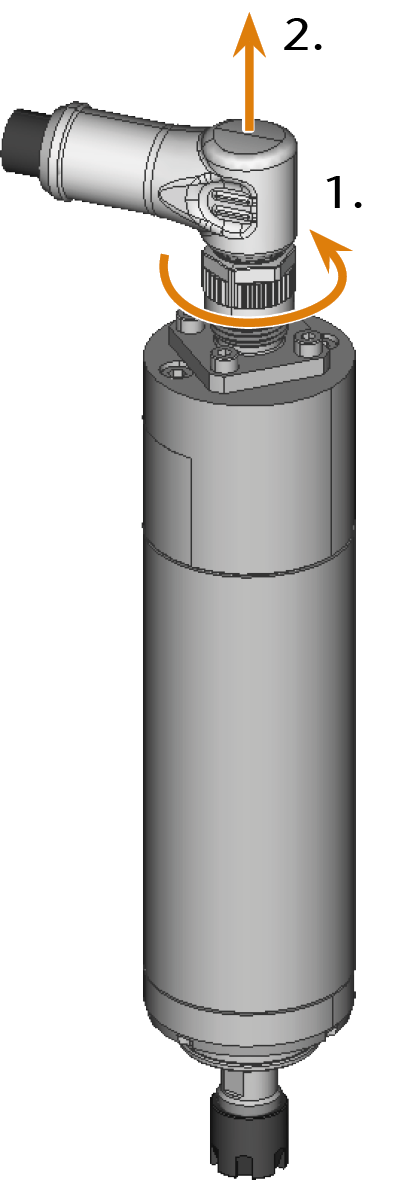

  10. Allentare il cavo del mandrino ruotando manualmente il dado zigrinato in senso antiorario e rimuovere il cavo.

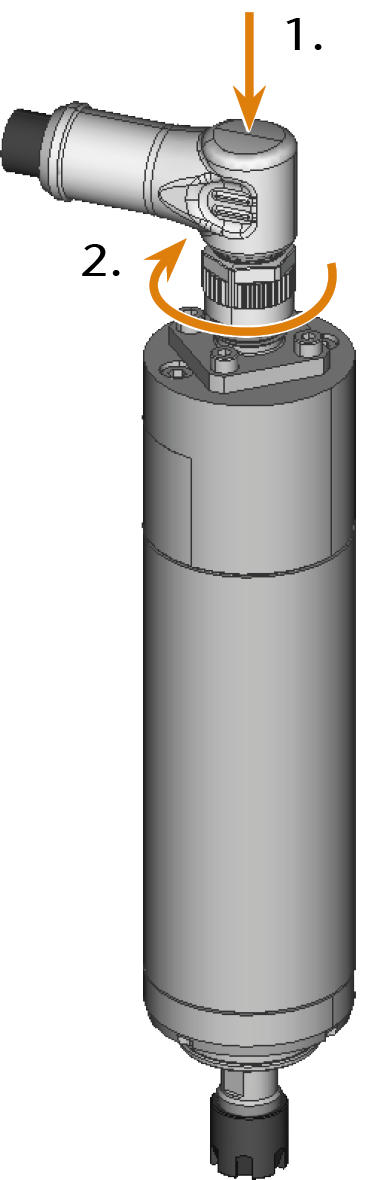

  11. Prendere il mandrino di riserva e inserire il cavo del mandrino nell'attacco del mandrino.

  12. Avvitare il cavo del mandrino ruotando manualmente il dado zigrinato in senso orario.

    13.

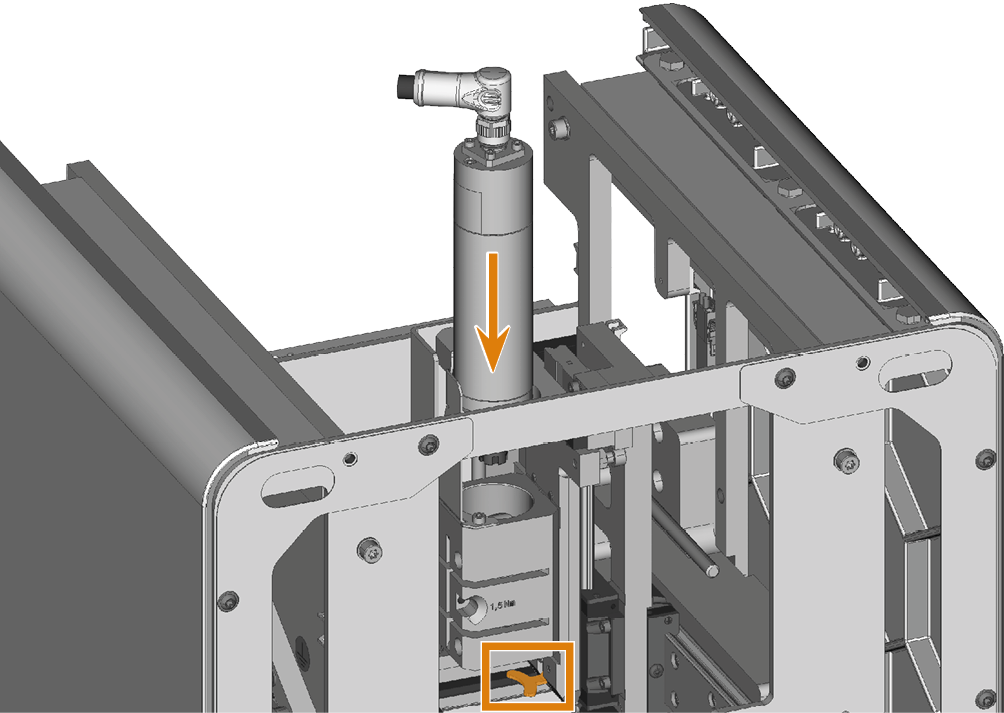

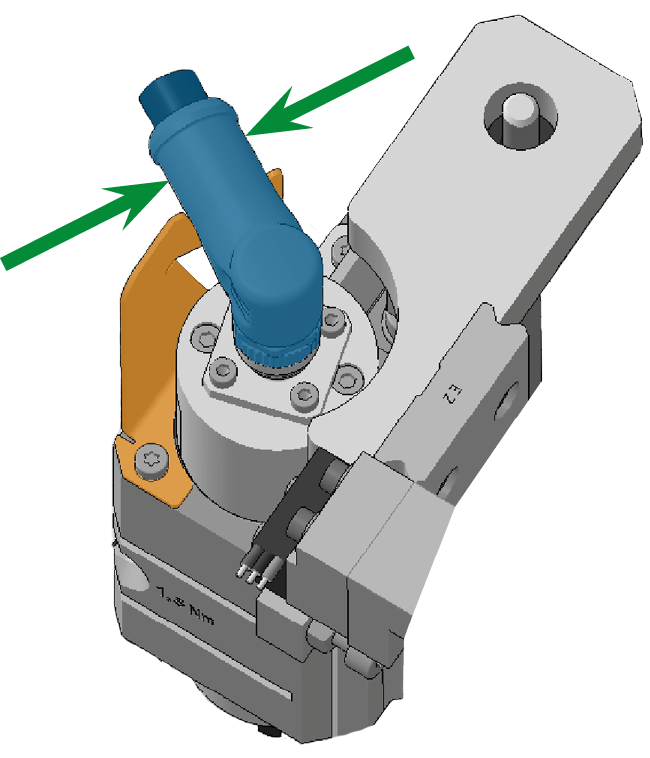

  13. Inserire il mandrino dall'alto nel relativo alloggiamento fino a quando il mandrino poggia sulla battuta (contrassegnata in arancione). Ruotare il mandrino in modo che il cavo del mandrino (contrassegnato in blu) poggi sul supporto (contrassegnato in arancione).

    14.

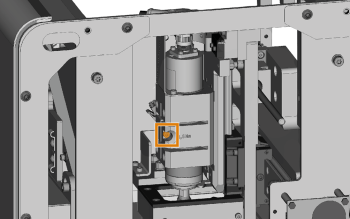

  14. Serrare la vite di fissaggio del mandrino con il cacciavite dinamometrico.

    15.

  15. Assemblare completamente la carteratura della macchina.

    Smontaggio e montaggio della carteratura della macchina

  16. Collegare la macchina.

  17. Accendere la macchina con l’interruttore di alimentazione principale.

  18. Avviare DentalCNC.

  19. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

  20. Selezionare la seguente icona delle voci Sostituire il mandrino e Sostituire la pinza di serraggio del mandrino:

  21. Fresare un campione di prova e tarare la macchina, se necessario.

    Tarare la macchina con i campioni di taratura

  22. Contattare il servizio clienti e far ripristinare le ore di funzionamento del mandrino.

    Questo può essere importante per la determinazione dei diritti di garanzia.
