Si applica a: E3, E4

Smontaggio e montaggio della carteratura della macchina

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Le illustrazioni di questa descrizione mostrano E4, ma i componenti importanti di E3 sono identici o molto simili. La procedura descritta si applica a entrambe le macchine.

Per sostituire alcuni pezzi è necessario smontare alcune parti della carteratura della macchina.

I componenti della carteratura della macchina

È necessario rimuovere il pannello posteriore e il coperchio superiore prima di rimuovere gli altri componenti dell'alloggiamento.

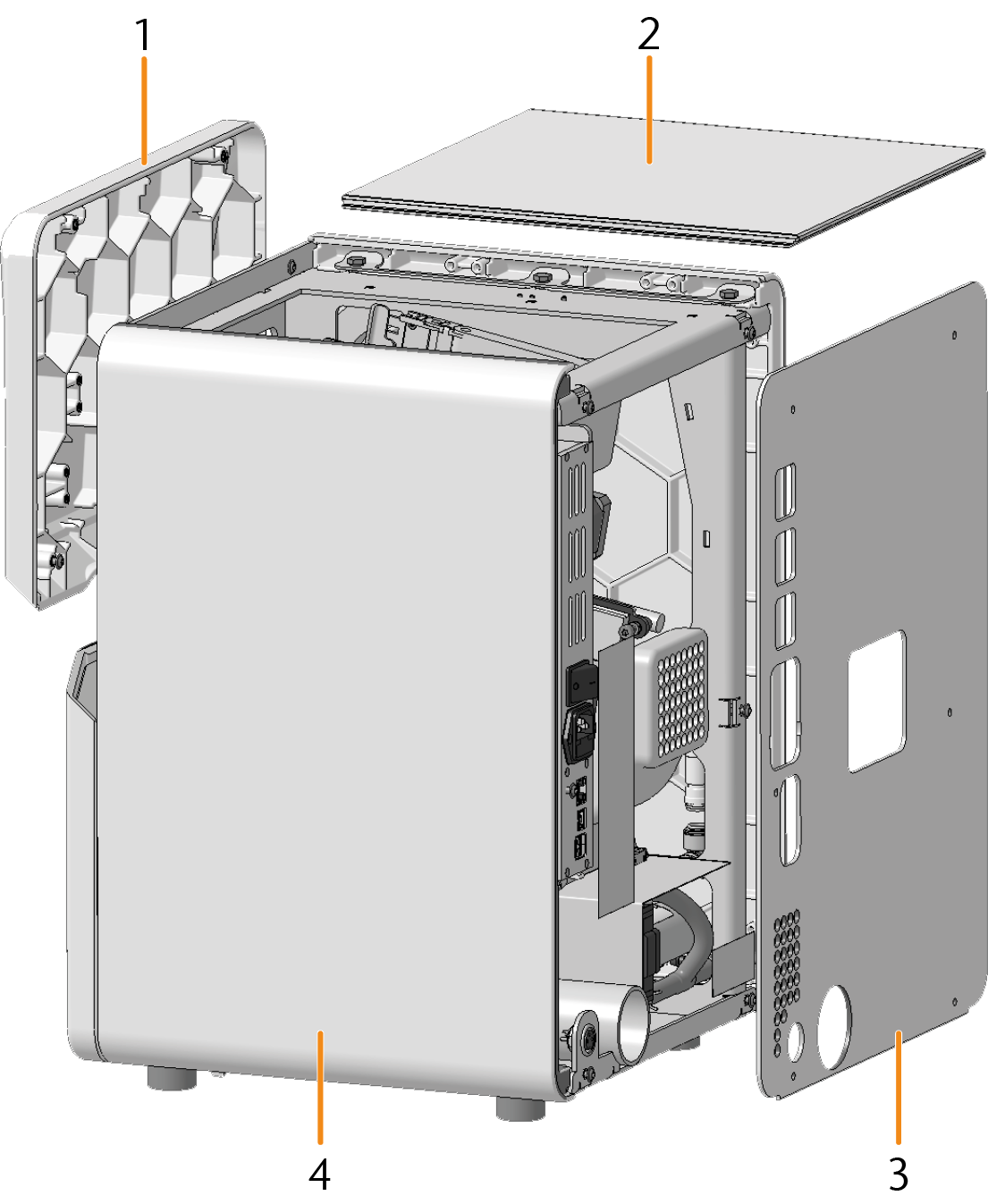

La carteratura della macchina è costituito dai seguenti componenti:



  1. Coperchio per assistenza
  2. Coperchio sulla sommità
  3. Pannello posteriore
  4. Pannello laterale

Tenere a portata di mano:

  • 1 x Chiave 10 mm



  • 1 x Cacciavite angolare TX20



    • Rimozione e montaggio del pannello posteriore e del coperchio superiore

    Smontaggio

    1. Spegnere la macchina con l’interruttore di alimentazione principale.



    2. Scollegare la macchina da tutte le linee.

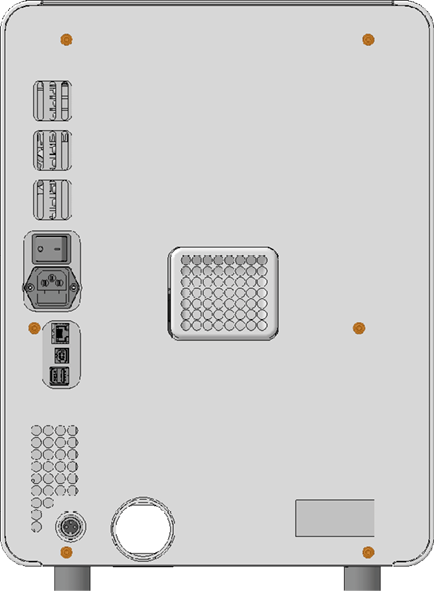

    3. Utilizzare il cacciavite angolare TX20 per svitare le 6 viti (contrassegnate in arancione) che fissano il pannello posteriore.

      E3: Il pannello posteriore è disponibile in 2 varianti e si fissa con 6 o 4 viti.

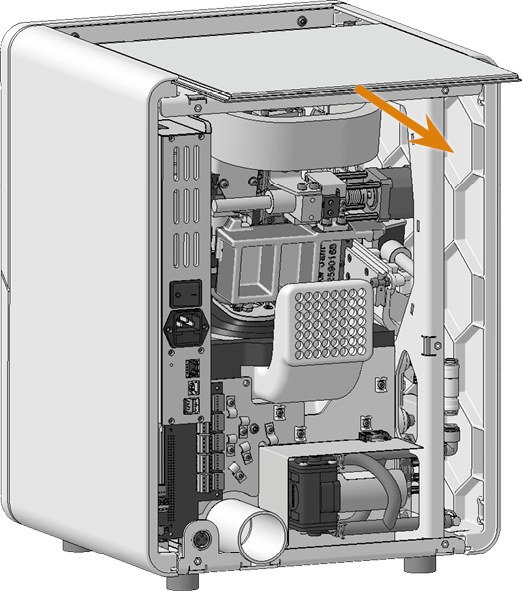

    4. Far scorrere il coperchio superiore all'indietro per estrarlo dalla macchina.





    Installazione

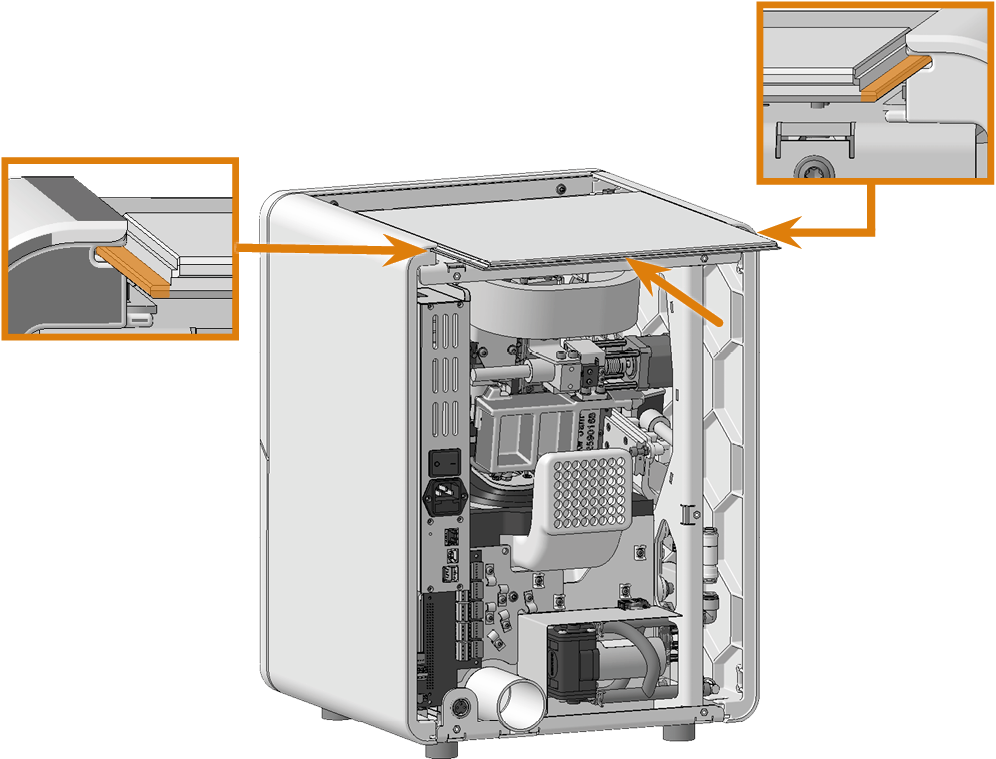

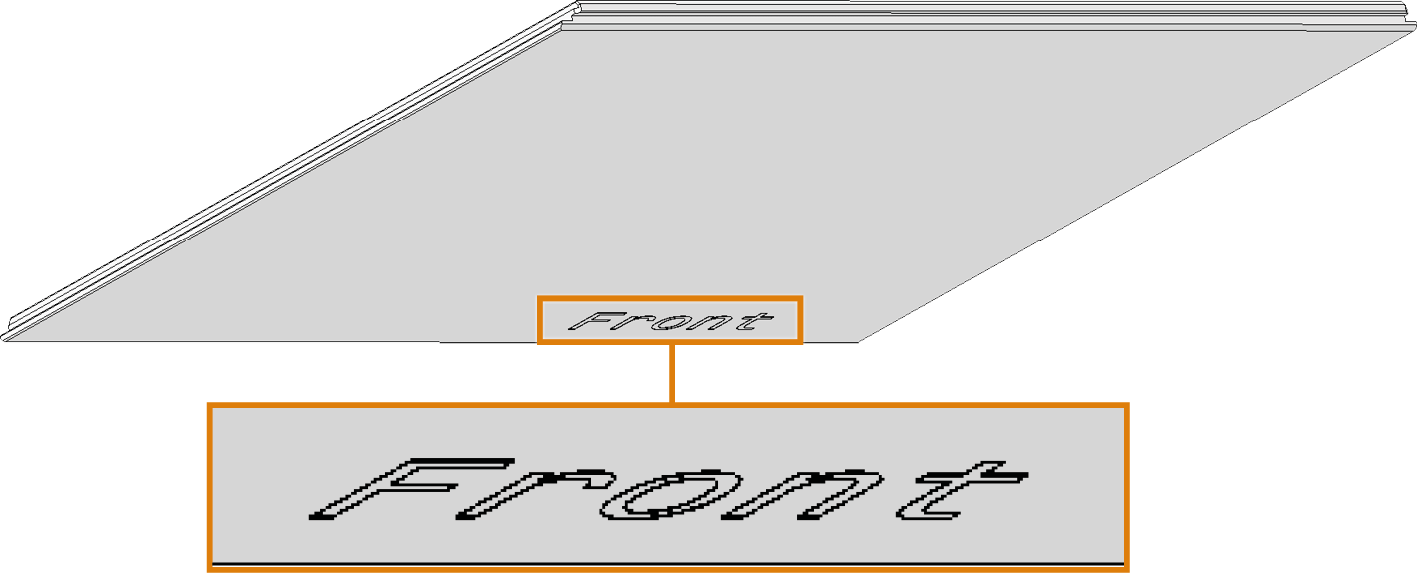

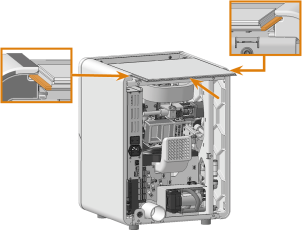

    1. Posizionare il coperchio superiore tra le pareti laterali. Inserire il profilo del coperchio superiore (contrassegnato in arancione) nella guida dei pannelli laterali. Assicurarsi che la scritta Front sul lato interno del coperchio superiore sia rivolta verso la parte anteriore della macchina.

    2. Far scorrere il coperchio superiore completamente verso la parte anteriore della macchina.

    3. Utilizzando il cacciavite angolare TX20, avvitare il pannello posteriore alla macchina con 6 viti (contrassegnate in arancione).

      E3: Il pannello posteriore è disponibile in 2 varianti e si fissa con 6 o 4 viti.







    Rimozione e montaggio del coperchio per assistenza

    Smontaggio

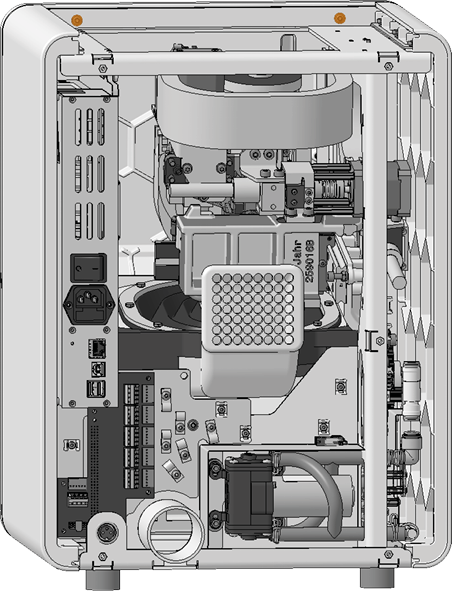

    1. Utilizzare il cacciavite angolare TX20 per svitare le 2 viti (contrassegnate in arancione) che fissano il coperchio per assistenza.

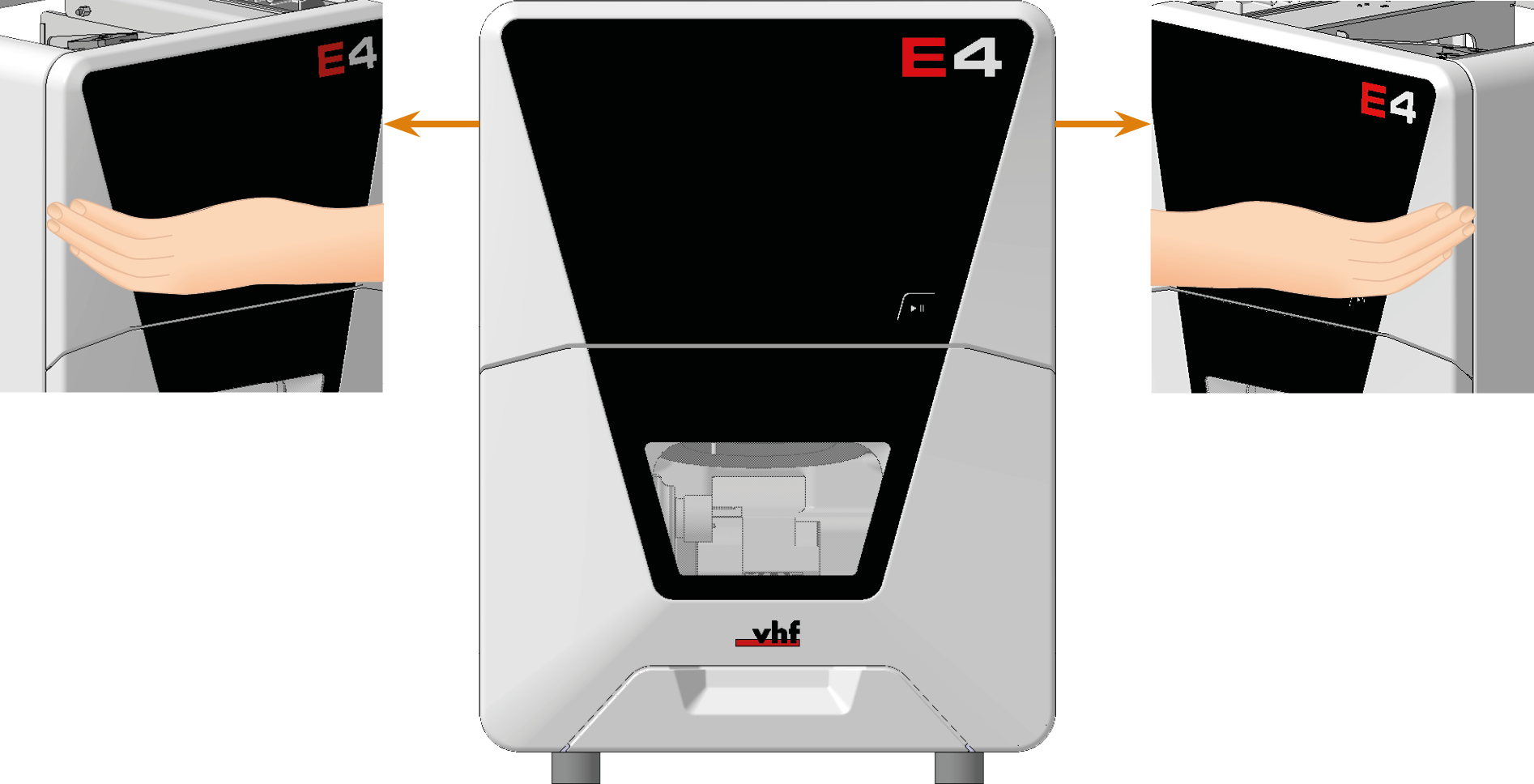

    2. Tenere il coperchio per assistenza sul lato destro e sinistro.

    3. Spostare il coperchio per assistenza verso l'alto.

    4. Rimuovere il coperchio per assistenza.







    Installazione

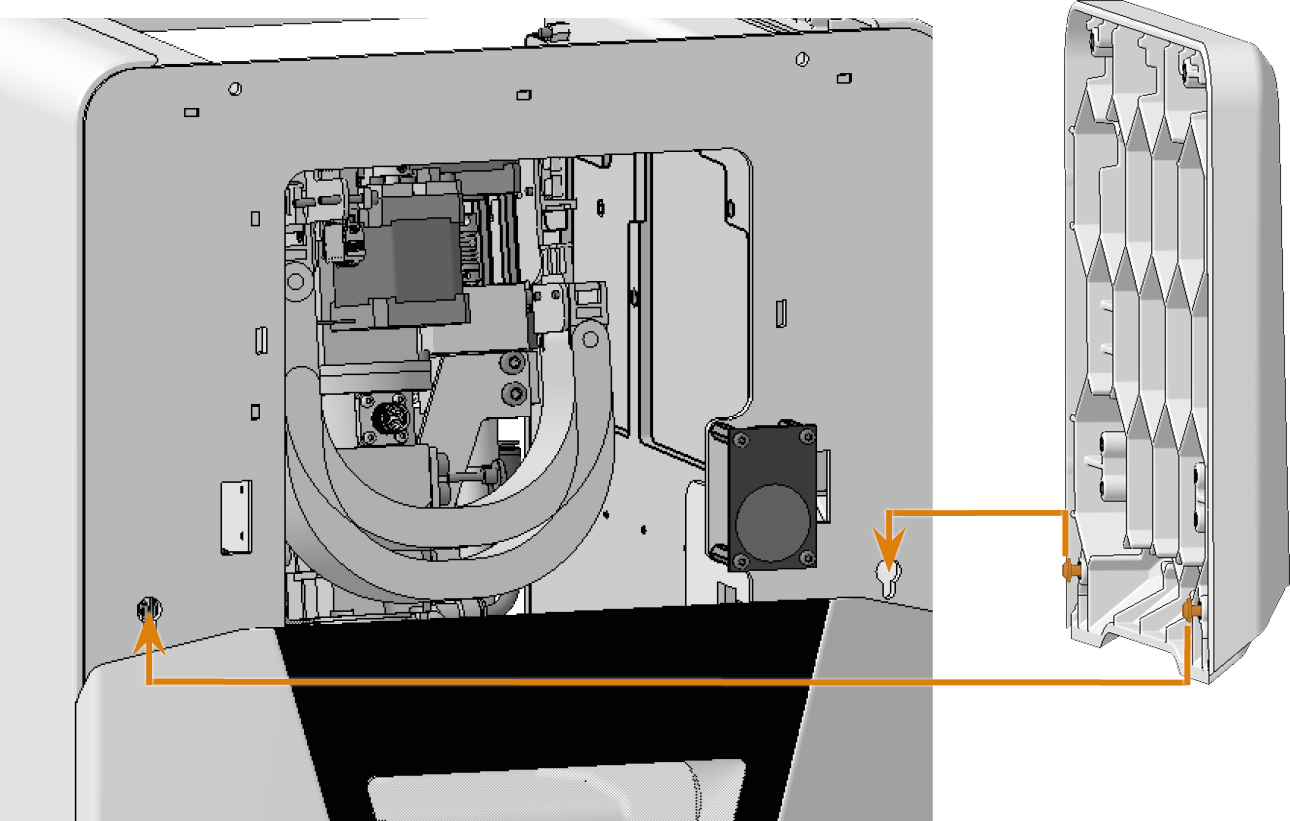

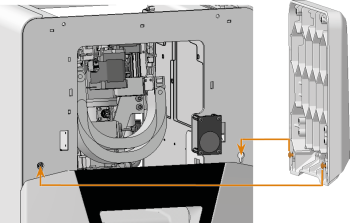

    1. Posizionare le 2 viti (contrassegnate in arancione) del coperchio per assistenza nelle aperture del pannello anteriore.

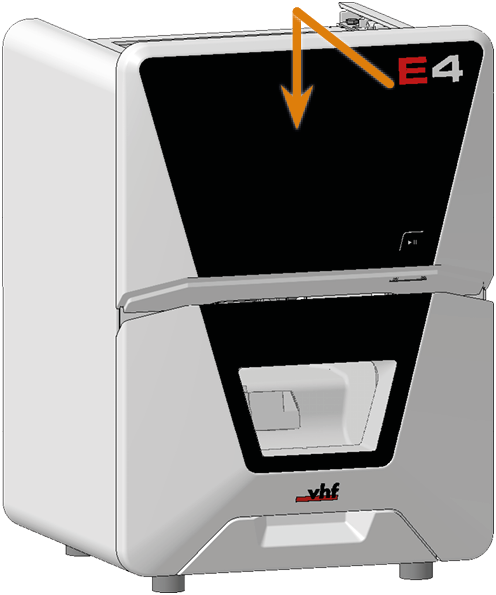

    2. Premere leggermente il coperchio per assistenza contro il pannello anteriore e farlo scorrere verso il basso.

    3. Utilizzando il cacciavite angolare TX20, avvitare il coperchio per assistenza con 2 viti (contrassegnate in arancione).







    Rimozione e installazione dei pannelli laterali

    Smontaggio

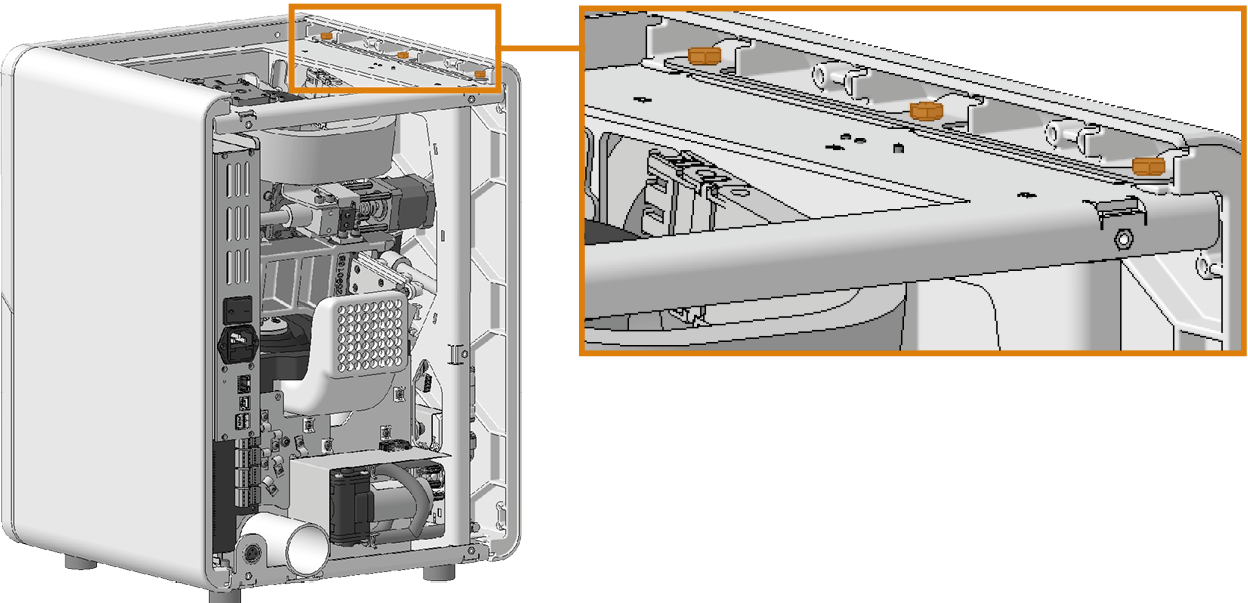

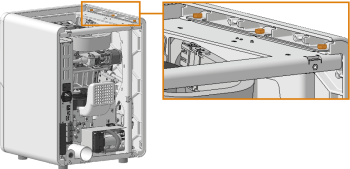

    1. Utilizzando la chiave, allentare le 3 viti (contrassegnate in arancione) sul pannello laterale che si desidera rimuovere.

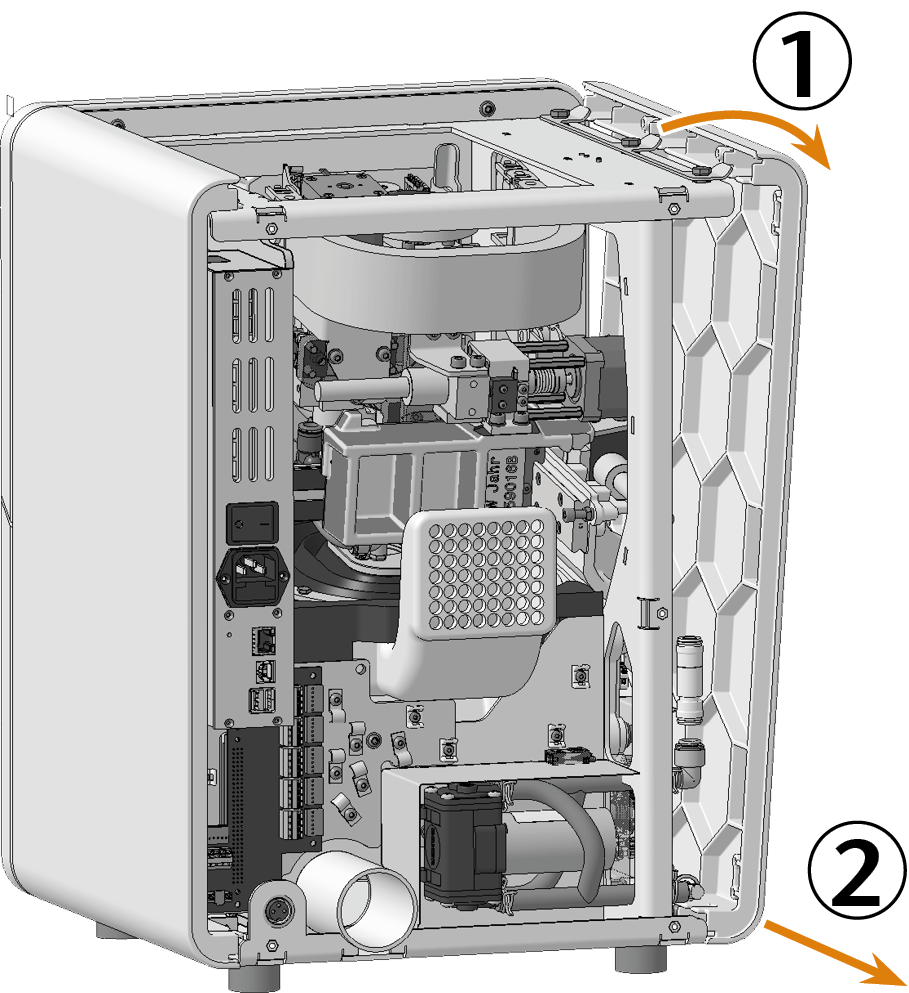

    2. Inclinare la parete laterale verso l'esterno.

    3. Far scorrere il pannello laterale all'indietro per estrarlo dalla macchina.

    4. Rimuovere il pannello laterale.





    Installazione

    1. Installare il coperchio per assistenza.

    2. Se si sostituisce l'alloggiamento, sostituire le boccole dei blocchi di fissaggio su entrambi i lati del corpo macchina:

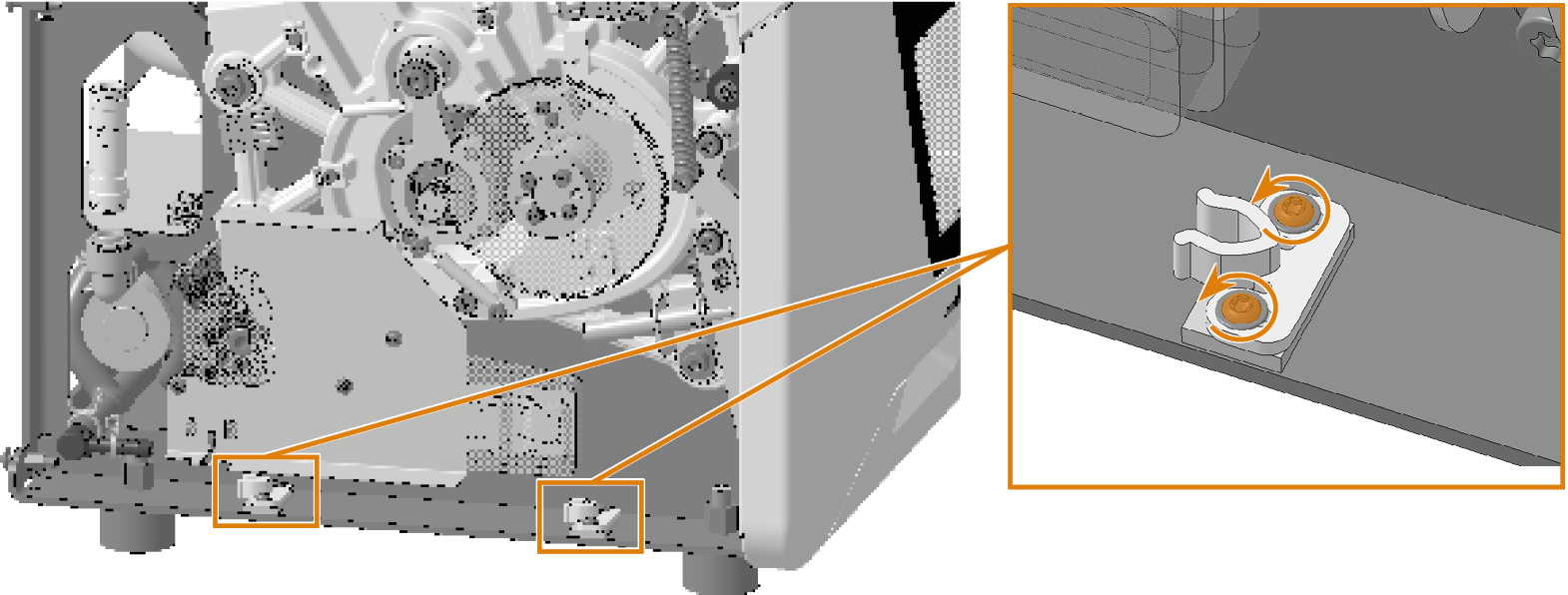

      1. Allentare le 2 viti e rimuovere le prese e le viti dalla macchina.

      2. Avvitare le prese di ricambio nella stessa posizione. Utilizzare le viti dell'articolo di ricambio.



      3. Entrambi i pannelli laterali devono essere montati in modo da poterli allineare correttamente. È necessario anche il coperchio superiore.

    3. Posizionare il pannello laterale che si desidera installare sul fondo della macchina. Assicurarsi che il bordo superiore sia leggermente inclinato verso l'esterno.

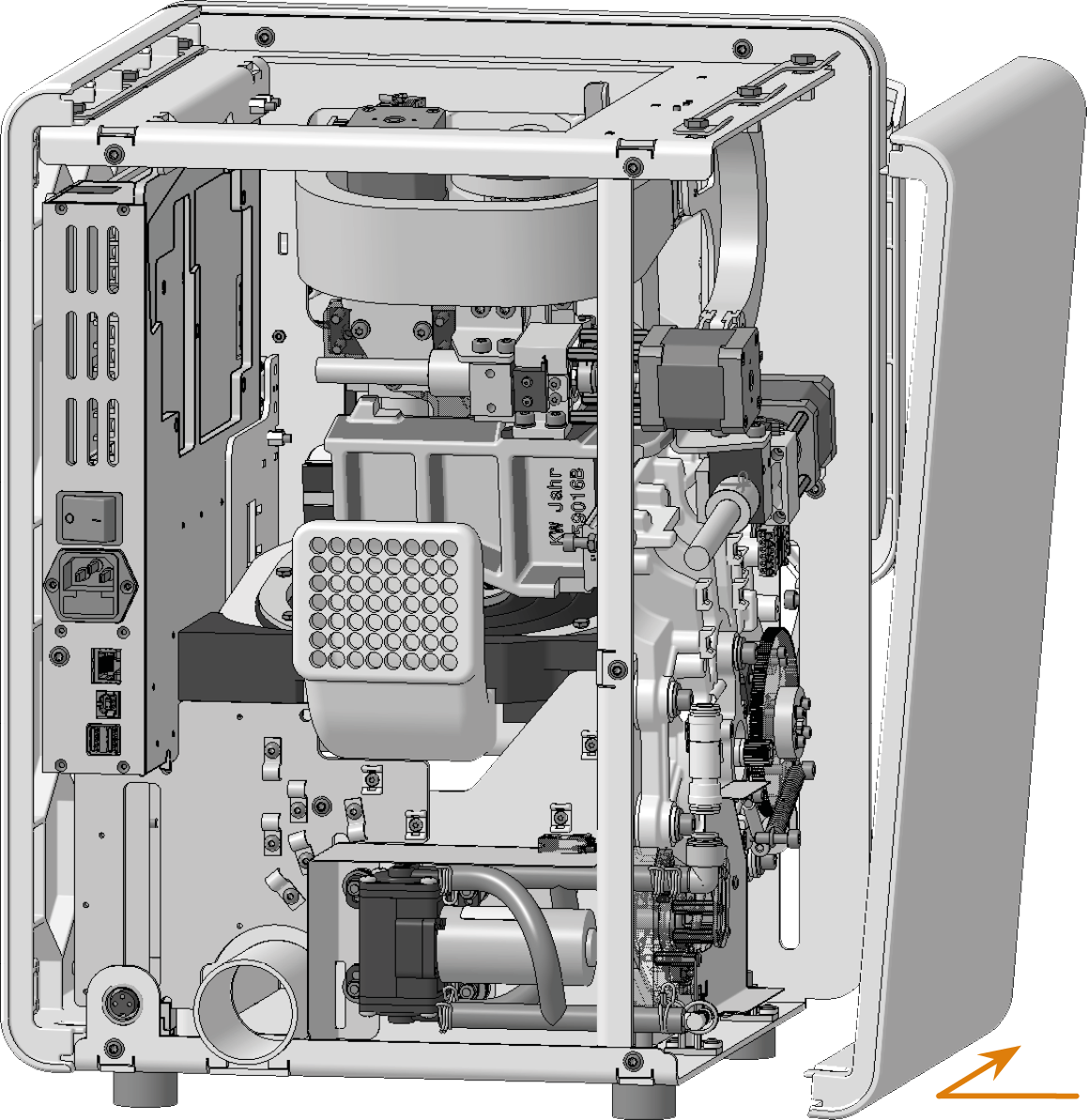

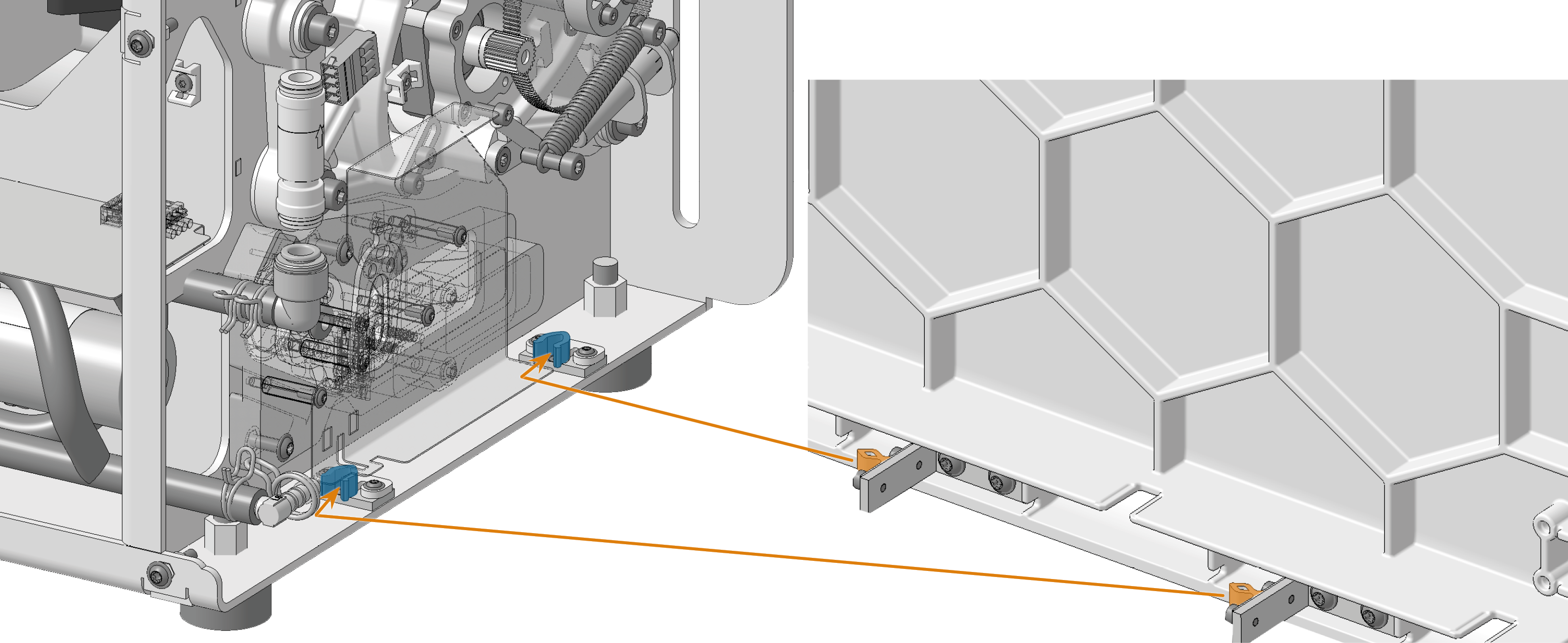

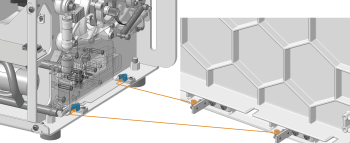

    4. Far scorrere il pannello laterale verso la parte anteriore della macchina fino a quando le spine (contrassegnate in arancione) si innestano nelle prese (contrassegnate in blu) dei fermi di fissaggio.

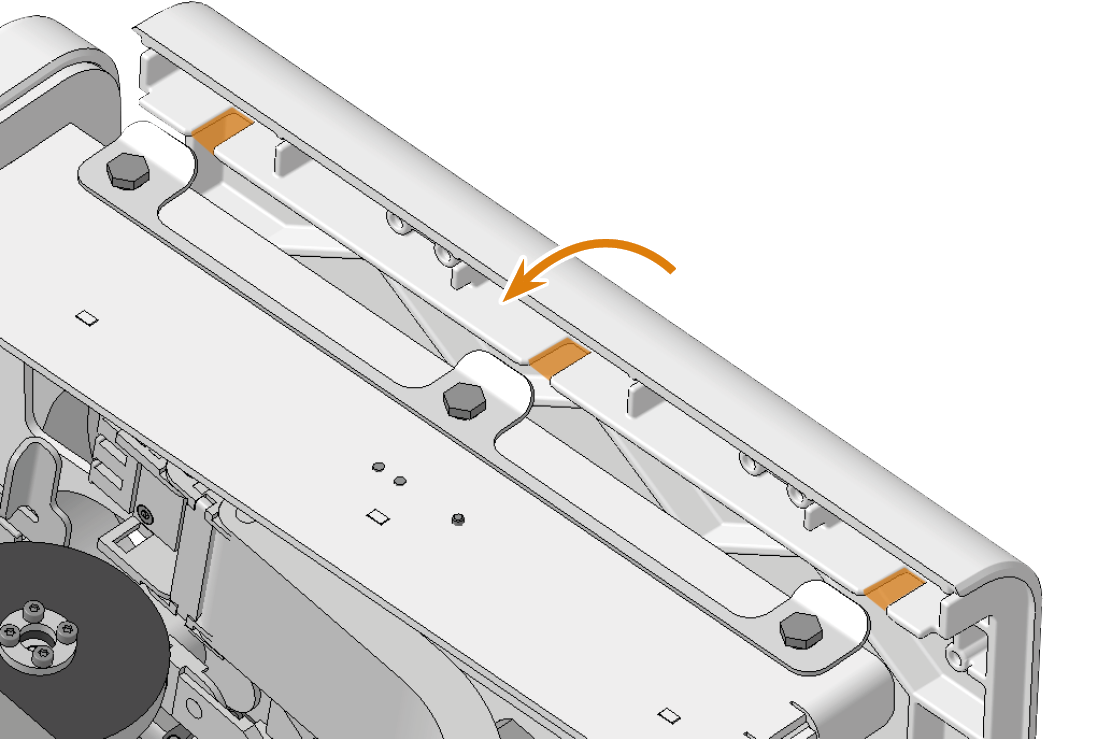

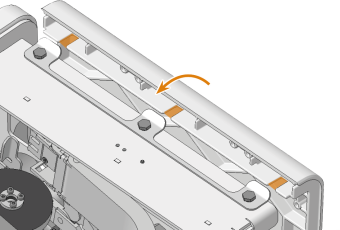

    5. Spostare il bordo superiore del pannello laterale verso la macchina fino a quando le viti non vengono inserite negli incavi.

    6. Serrare leggermente la vite anteriore e quella posteriore (contrassegnata in arancione) con la chiave. Assicurarsi che la parete laterale possa essere spostata. Non serrare la vite centrale.





    7. Se l'altro pannello laterale è stato rimosso, installarlo nello stesso modo.

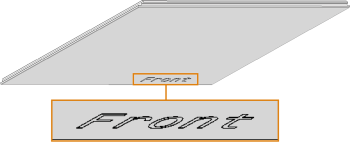

    8. Far scorrere il coperchio superiore con cautela verso la parte anteriore della macchina. Assicurarsi che la scritta Front sul lato inferiore del coperchio sia rivolta verso la parte anteriore della macchina.

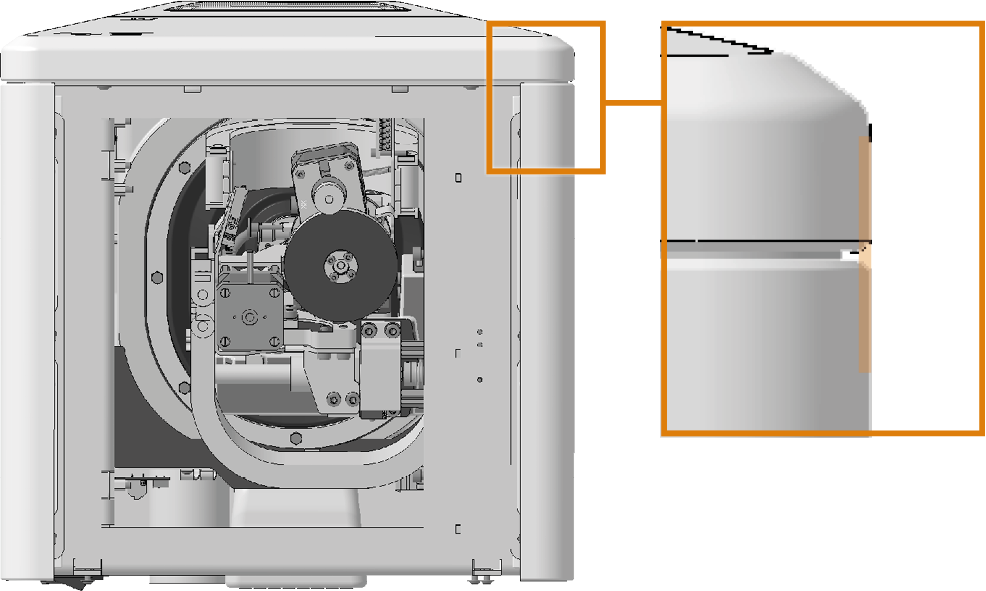

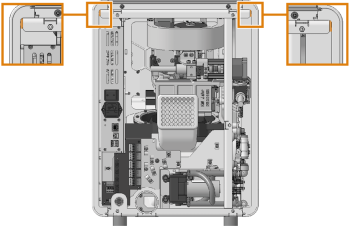

    9. Premere dall’esterno contro i pannelli laterali sul retro della macchina per allinearli al telaio della macchina. Assicurarsi che la distanza (contrassegnata in arancione) tra le pareti laterali e il telaio della macchina sia la stessa su entrambi i lati.

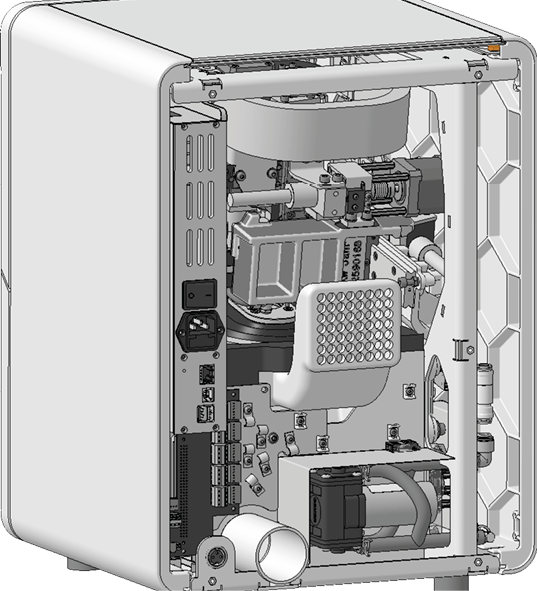

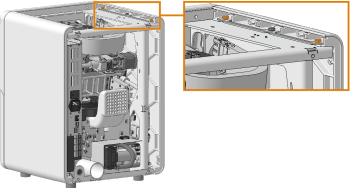

    10. Serrare la vite posteriore (contrassegnata in arancione) su entrambi i lati.

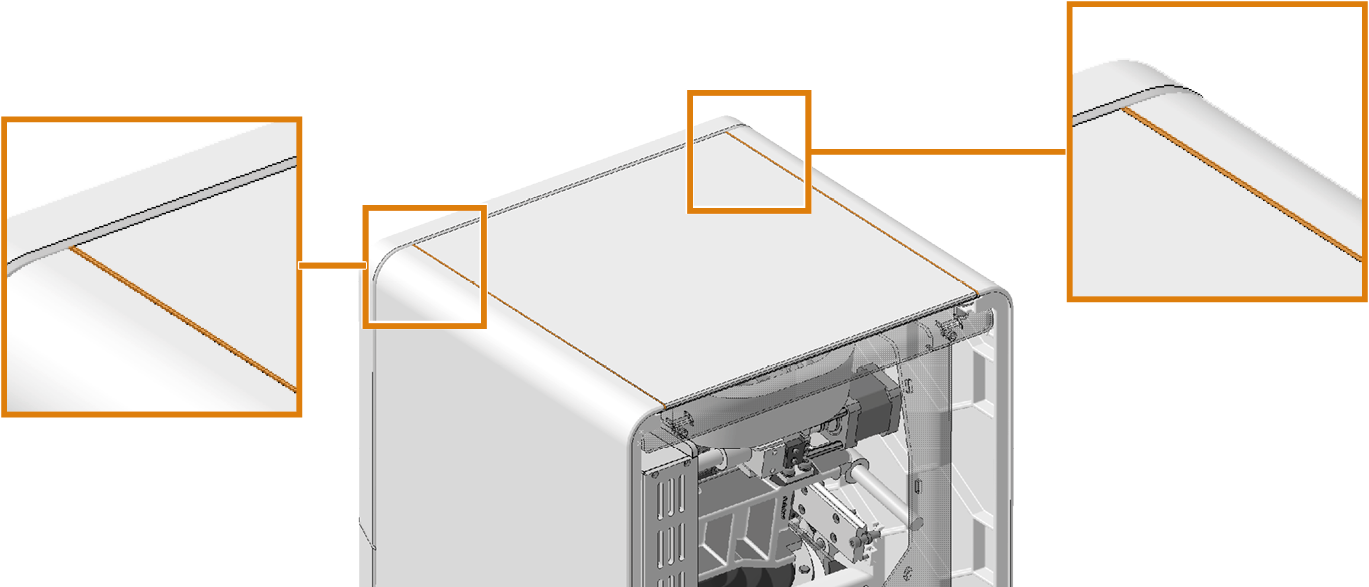

    11. Nella parte anteriore della macchina, premere i pannelli laterali dall'esterno e allinearli con il coperchio per assistenza. Assicurarsi che lo spazio tra il coperchio superiore e la parete laterale sia uniforme in tutti i punti.







    12. Estrarre per metà il coperchio superiore dalla macchina.

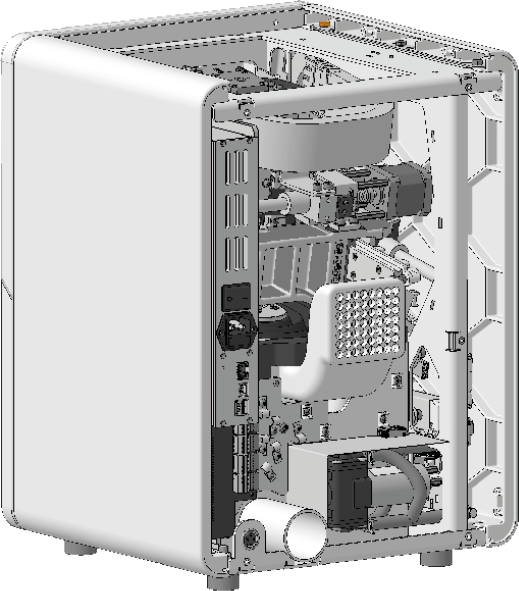

    13. Serrare la vite anteriore (contrassegnata in arancione) su entrambi i lati.



    14. Verificare che il coperchio superiore possa essere spostato facilmente in avanti e indietro.

      In caso contrario:

      1. Allentare le viti anteriori e posteriori.

      2. Ripetere l'intera procedura.

    15. Serrare la vite centrale (contrassegnata in arancione) su entrambi i lati.
