Inserimento e sostituzione di utensili
→
→
→
→
Guarda il video
Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy
AVVISO
Danni al mandrino o alle posizioni utensili in caso di utensile non idoneo
Qualora si utilizzino utensili non idonei, essi potrebbero danneggiare la pinza di serraggio del mandrino e / o le posizioni degli utensili.
-
Utilizzare esclusivamente utensili con smusso di adeguate dimensioni sul codolo.
-
Applicare una ghiera di sicurezza secondo DIN 471-A3 come anello di riscontro.
-
Consultare le altre indicazioni nel capitolo Dati tecnici.
Di norma, la macchina elabora tutti i job con lo stesso utensile. È necessario utilizzare o sostituire gli utensili nei seguenti casi:
- Quando la durata utile di un utensile è scaduta
- Se l'utensile è danneggiato o usurato
- Se è necessario un utensile diverso da quello standard
In DentalCNC è possibile controllare gli utensili necessari e la loro durata. Un utensile necessario per un job deve essere assegnato al magazzino utensili virtuale, la durata dell'utensile deve essere ripristinata dopo la sostituzione di un utensile. A tal fine, utilizzare le impostazioni Lavorazione e Gestione utensili:
-

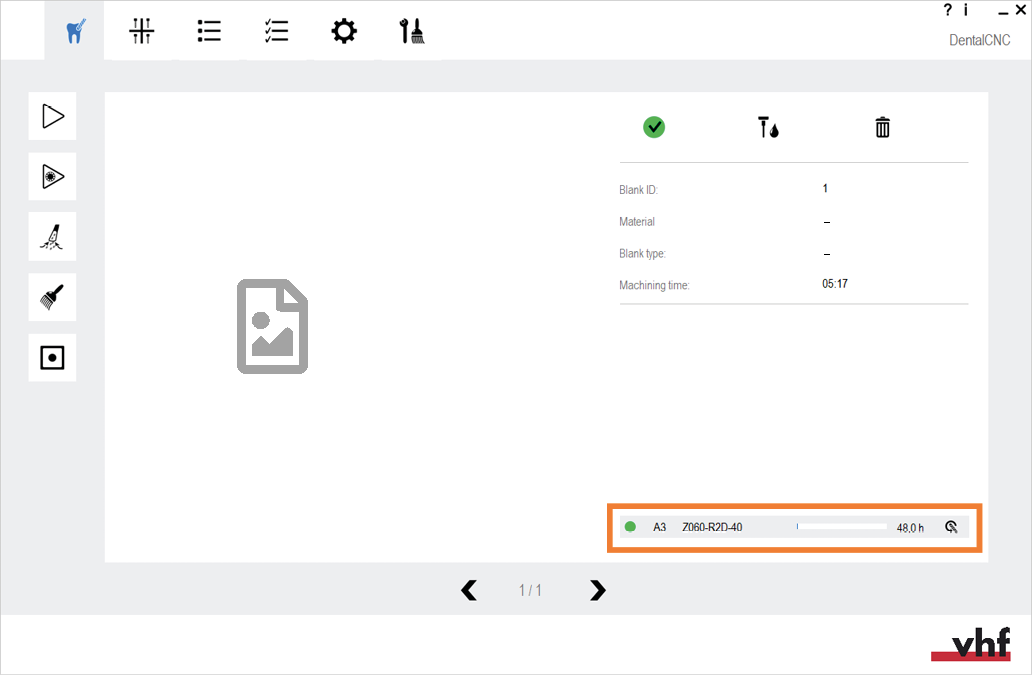

DentalCNC mostra gli utensili necessari per un job (in arancione) e la loro durata nella vista Lavorazione.
-

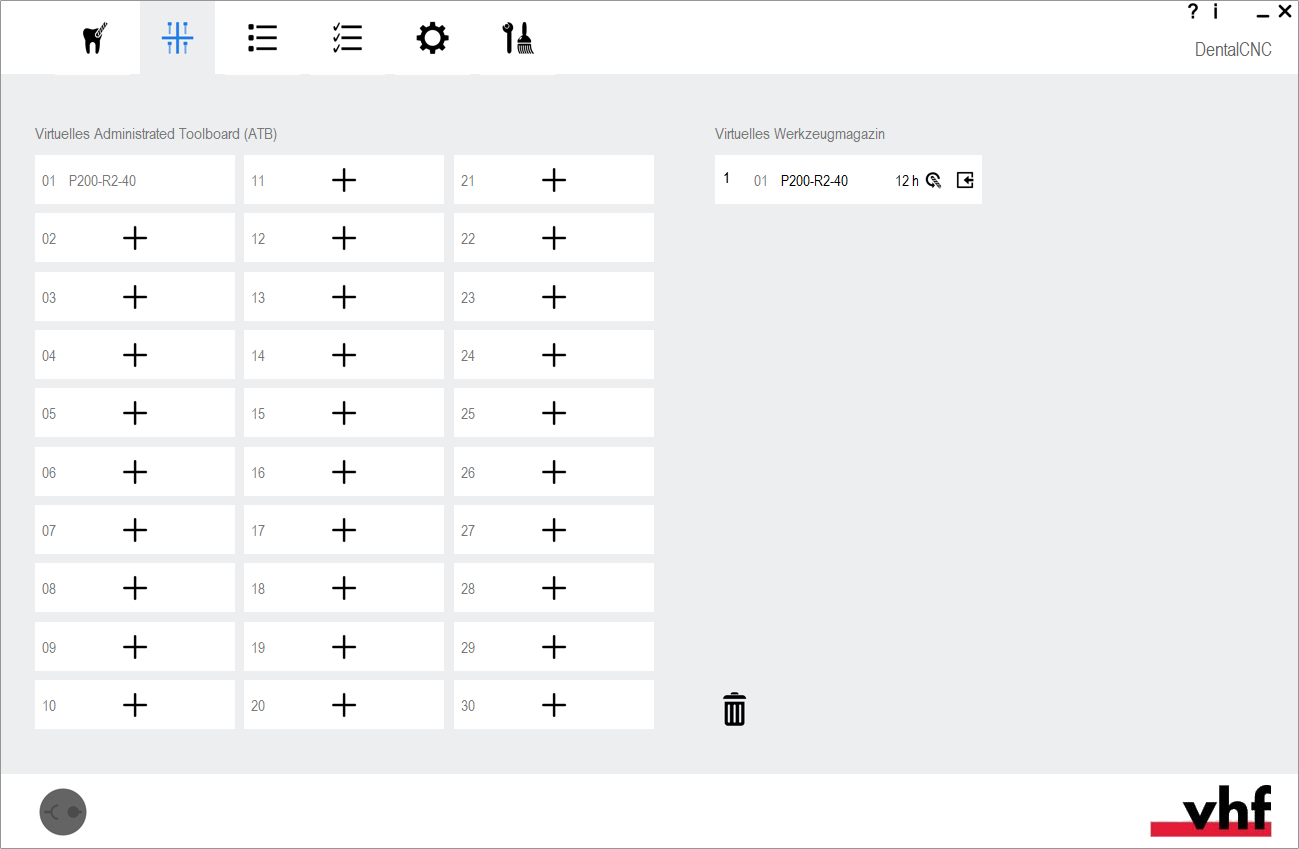

Nell’impostazione per la Gestione utensili in DentalCNC si aggiungono utensili, si assegnano al magazzino utensili virtuale e si ripristina la durata dell'utensile.
Inserimento degli utensili nella pinza di serraggio
-
ATTENZIONE!Indossare i guanti.
-
Controllare i seguenti punti:
Rimozione degli utensili dalla pinza di serraggio
-
Il mandrino è in posizione di cambio utensile.
-
Lo sportello del vano di lavoro è aperto.
-
Il dado di serraggio è allentato e l'utensile è stato rimosso.
-
-

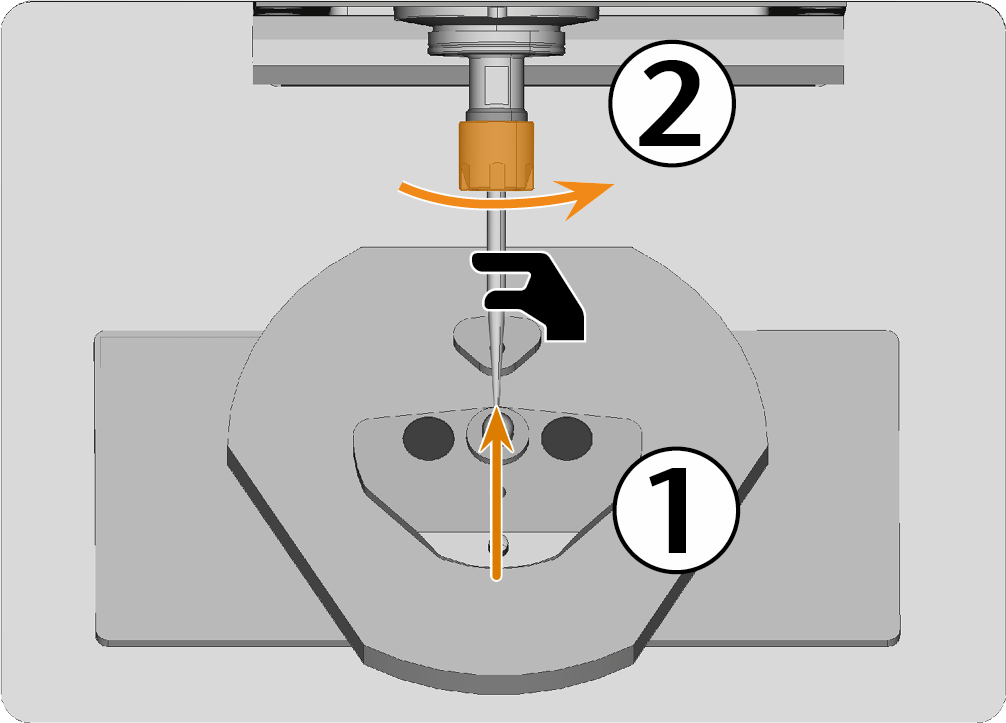

Inserire lo stelo del nuovo utensile nella pinza di serraggio fino all'arresto. Tenere il mandrino e l'utensile con una mano.
-
Ruotare manualmente il dado di serraggio in senso orario fino a quando si avverte una resistenza e l'utensile viene trattenuto dalla pinza di serraggio.
-
Serrare completamente il dado di serraggio (in arancione):
AVVISO! Il dado di serraggio non è completamente serrato quando si avverte la prima resistenza. L'utensile può allentarsi durante la lavorazione e causare danni.
- Posizionare la chiave aperta sulle superfici piane (contrassegnate in blu) del mandrino.
- Serrare il dado di serraggio in senso orario con la chiave di serraggio. A tal fine, ruotare il dado di serraggio oltre la prima resistenza e accertarsi che sia completamente serrato.
-
Se l'utensile sostituisce un vecchio utensile dello stesso tipo, ripristinare la durata dell'utensile.
Azzeramento della durata dell’utensile quando si sostituisce un utensile
-
Se è stato utilizzato un altro utensile del magazzino, assegnarlo al magazzino utensili virtuale. Se si tratta di un nuovo utensile aggiuntivo, aggiungerlo prima all'ATB virtuale.
Rimozione degli utensili dalla pinza di serraggio
Portare gli assi in posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.-
ATTENZIONE!Indossare i guanti.
-
Aprire lo sportello del vano di lavoro.
-

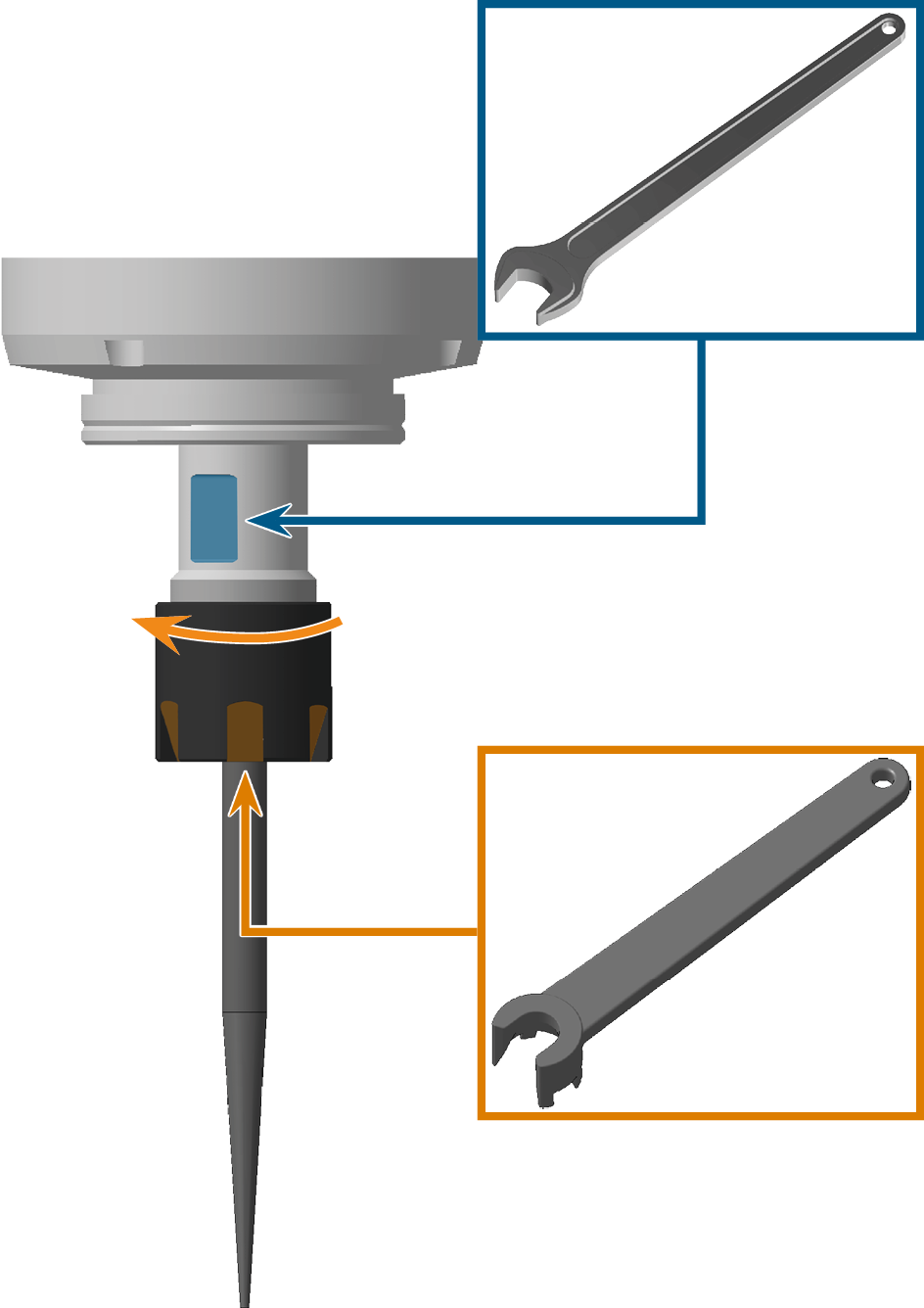

Allentare il dado di serraggio (contrassegnato in arancione).
- Posizionare la chiave aperta sulle superfici piane (contrassegnate in blu) del mandrino.
- Ruotare il dado di serraggio con la chiave di serraggio di circa 1/4 di giro in senso antiorario fino a quando il dado di serraggio può essere svitato a mano.
-

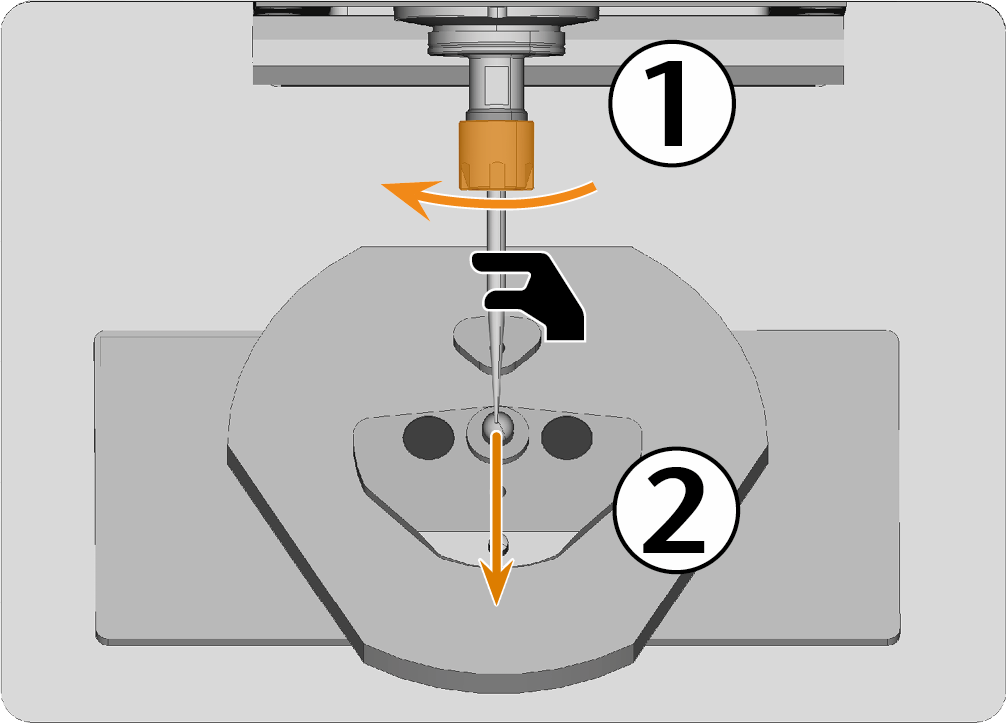

Tenere l'utensile e il mandrino con una mano e ruotare il dado di serraggio (in arancione) in senso antiorario con l'altra mano finché l'utensile non si allenta.
-
Rimuovere il vecchio utensile dalla pinza di serraggio.
-
Se si ripone l’utensile tra le proprie scorte oppure non si utilizza più quel tipo di utensile, configurare DentalCNC corrispondentemente.
