Si applica a: E3

Pulire pinza di serraggio mandrino

AVVISO

Danni al mandrino in caso di pulizia con aria compressa

Se si pulisce la pinza di serraggio con aria compressa, i cuscinetti del mandrino potrebbero subire danni.

  • Pulire la pinza di serraggio esclusivamente con l‘apposito kit di manutenzione.

Questa descrizione si applica alla pulizia e alla sostituzione della pinza di serraggio. Non è necessario pulire una nuova pinza di serraggio con la spazzola prima dell'installazione.

  1. Tenere pronti i seguenti articoli tra gli accessori della macchina:

    • Chiave di serraggio

    • Chiave fissa

    • Cono di pulizia

    • Spazzola per la pulizia della pinza di serraggio

    2. Guarda il video

    Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  2. Portare gli assi in posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

  3. ATTENZIONE!Indossare i guanti.

  4. Aprire lo sportello del vano di lavoro.

  5. Rimuovere l’utensile dalla pinza di serraggio.

    Rimozione degli utensili dalla pinza di serraggio

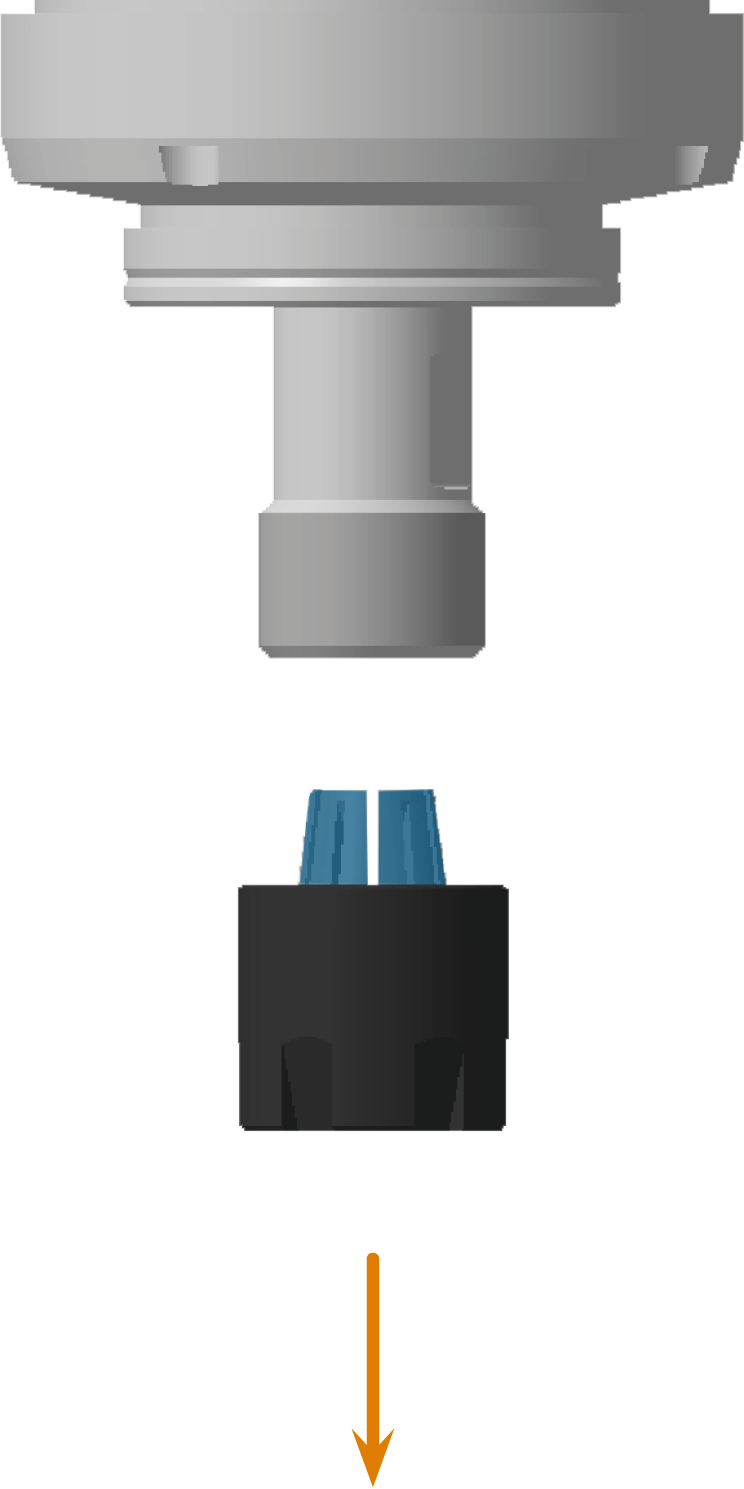

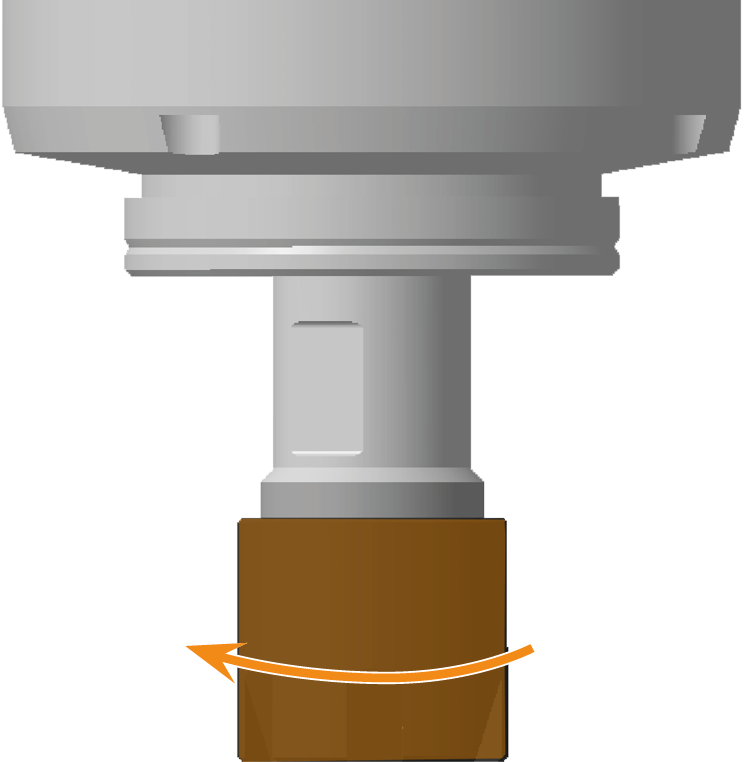

  6. Ruotare il dado di serraggio (contrassegnato in arancione) in senso antiorario per staccarlo completamente dal mandrino e rimuoverlo insieme alla pinza di serraggio (contrassegnata in blu) dalla macchina.





  7. Mettere da parte la pinza di serraggio e il dado di serraggio e tenerli a portata di mano.

  8. Pulire il cono interno del mandrino con il cono di pulizia.

    9. Pulizia del cono interno del mandrino

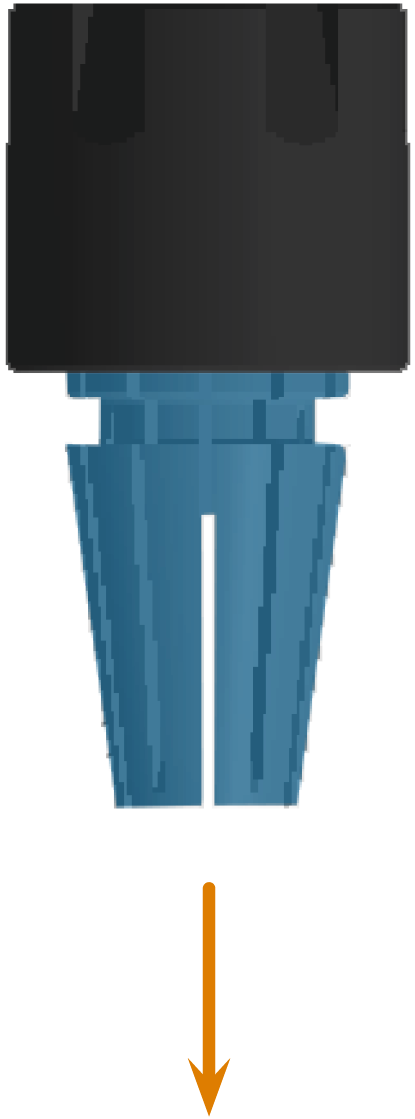

  9. Rimuovere la pinza di serraggio (contrassegnata in blu) dal dado di serraggio.



  10. Pulire la pinza di serraggio con l’apposita spazzola:

    1. Inserire la spazzola nella pinza di serraggio fino al punto in cui l'estremità della spazzola risulta allineata con l'estremità della pinza di serraggio.

      2. L’estremità della spazzola indicata da una linea arancione verticale

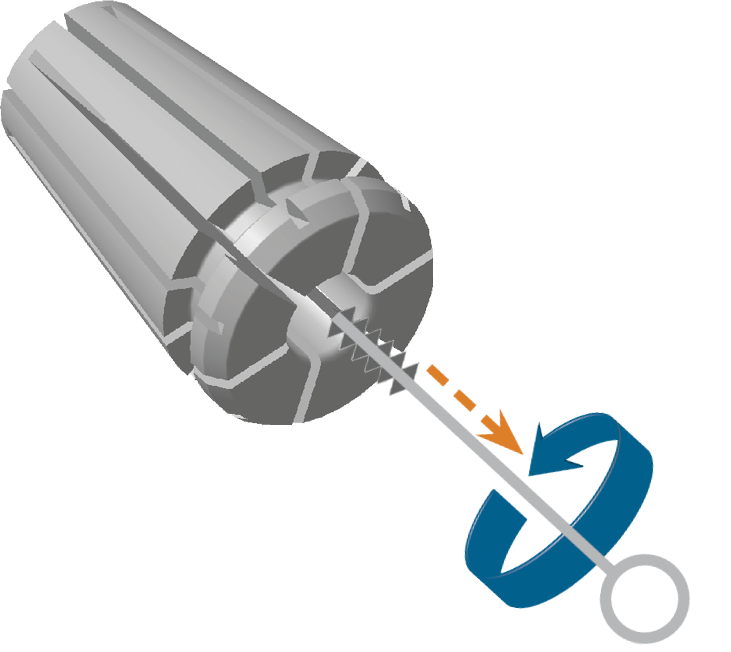

    2. Estrarre rapidamente la spazzola dalla pinza di serraggio, ruotandola allo stesso tempo.

      Pulizia della pinza di serraggio

    3. Ripetere più volte gli ultimi 2 passaggi.

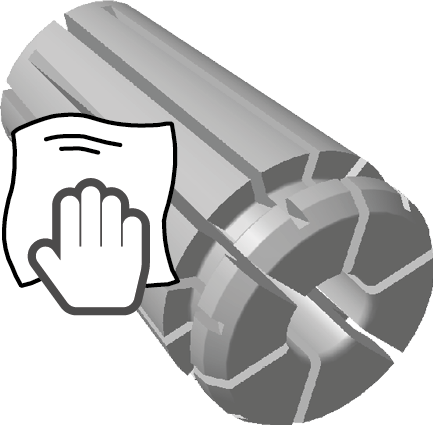

  11. Pulire accuratamente tutta la superficie esterna della pinza di serraggio con un panno pulito e asciutto.

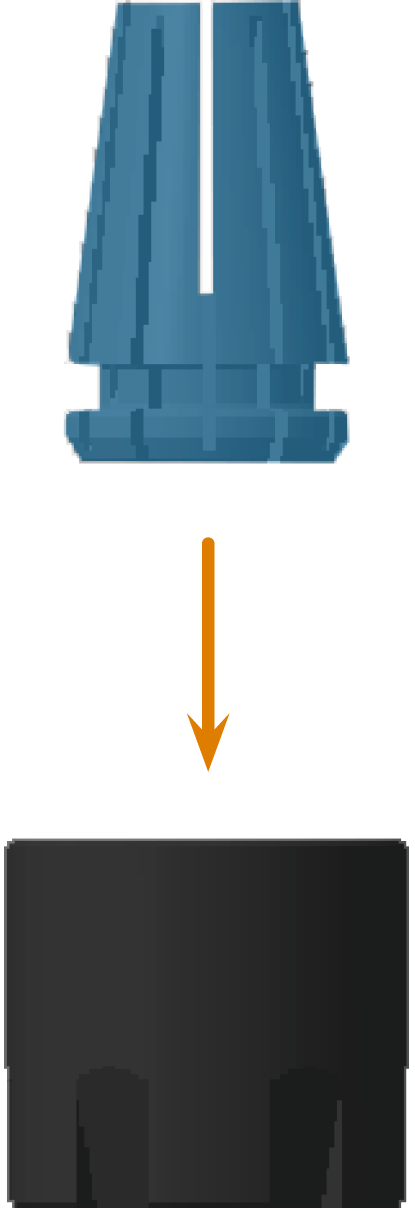

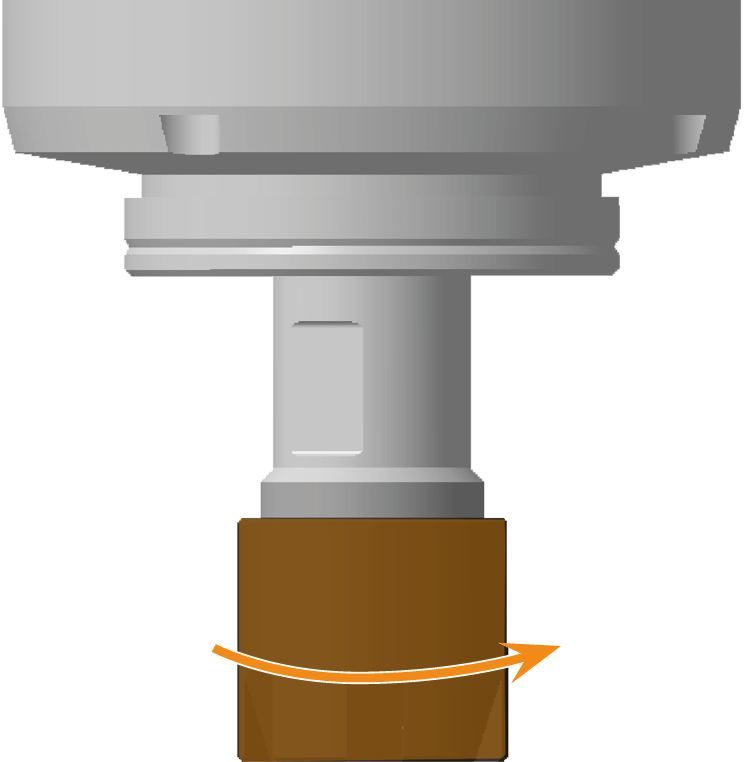

  12. Inserire la pinza di serraggio (contrassegnata in blu) nel dado di serraggio e ruotare manualmente il dado di serraggio (contrassegnato in arancione) di circa 1 giro in senso orario sul mandrino.

    AVVISO! Ruotare il dado di serraggio solo fino al punto in cui si blocca sul mandrino. Non serrare mai a fondo il dado di serraggio senza che sia stato inserito un utensile.

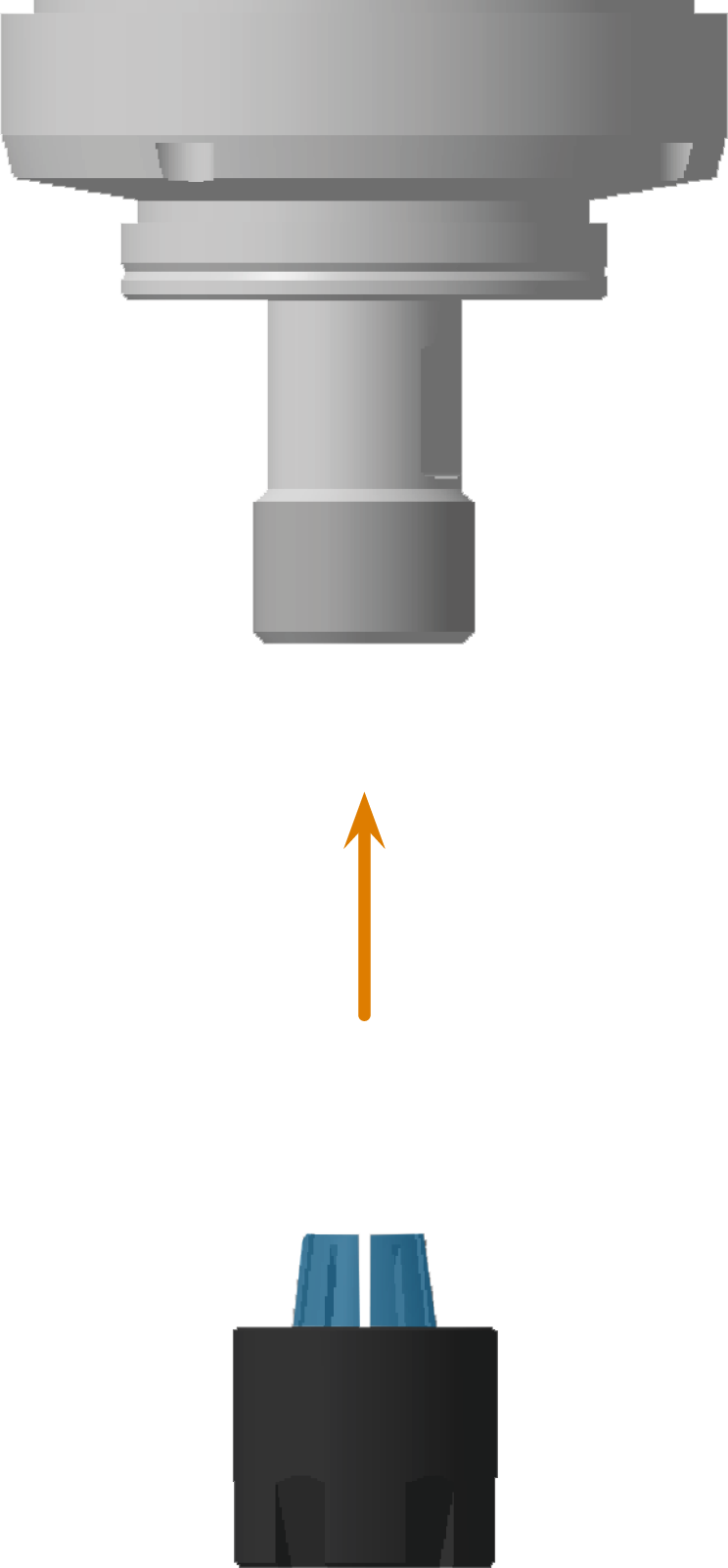

  13. Reinserire l'utensile nella pinza di serraggio.

    Inserimento degli utensili nella pinza di serraggio

  14. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:





  15. Selezionare il simbolo indicato per la voce Pulire pinza di serraggio mandrino.
