Regole e raccomandazioni per l’impostazione delle barre
Questa procedura fa parte del passaggio 6 del flusso di lavoro nesting semplice.
Flusso di lavoro nesting semplice
Questa procedura fa parte dei passaggi 14 del flusso di lavoro nesting semplice.
Flusso di lavoro nesting completo
Le barre impostate in modo errato sono una delle cause più frequenti di risultati di lavorazione errati. Le regole e le raccomandazioni di questo articolo della Guida aiuteranno ad evitare gli errori più comuni.
- Aprire la vista Nesting per l’impostazione di barre con la seguente icona nella barra delle icone principale:
La vista Nesting per l’impostazione delle barre
Regole generali per l’impostazione delle barre
Le seguenti regole si applicano agli oggetti nestati in dischi e blocchi.
Posizionamento di barre in direzione X e Y
Posizionare le barre uniformemente su tutti i lati
Se le barre vengono posizionate su un solo lato, è possibile che si verifichino delle vibrazioni durante la lavorazione. Questo può provocare il danneggiamento dell’utensile o del pezzo grezzo.
Corretto (sinistra): barre su tutti i lati dell’oggetto
Errato (destra): barre su un solo lato dell’oggetto
Posiziona le barre ad una distanza sufficiente l’una dall’altra
Se non c’è abbastanza spazio tra le barre, l’ugello dell’aria del mandrino potrebbe non essere in grado di soffiare via gli sfridi come richiesto, il che potrebbe danneggiare l’utensile.
Corretto (sinistra): Distanza sufficiente tra le barre
Errato (destra): Distanza troppo ridotta tra le barre
Impostare abbastanza barre
Impostare almeno 3 barre per ciascun oggetto. Gli oggetti multi-unità richiedono generalmente 2 barre per ciascuna unità. Diversamente, durante la lavorazione, potrebbero verificarsi vibrazioni in grado di danneggiare il pezzo grezzo o l’utensile.
Corretto (sinistra): Abbastanza barre impostate
Errato (destra): Troppo poche barre impostate
Posizionamento di barre in direzione Z
- Posiziona tutte le barre sull’equatore. Se l’equatore si trova sulla linea di preparazione, posizionare la barra a ca. 1 mm sopra l’equatore.
Equatore contrassegnato da frecce
Equatore contrassegnato da frecce
È necessario posizionare tutte le barre completamente sull’oggetto.
La barra nella figura seguente è posizionata troppo in alto. Solo una parte della barra è posizionata sull’oggetto.
Posizionamento errato di una barra
La barra nella figura seguente è posizionata troppo in basso. Solo una parte della barra è posizionata sull’oggetto. Inoltre la barra è posizionata sulla linea di preparazione.
Posizionamento errato di una barra
La barra nella figura seguente è posizionata correttamente sull’equatore.
Posizionamento corretto di una barra
Posizionamento di barre su superfici con spessore del materiale sufficiente
Posizionare sempre le barre su superfici convesse con uno spessore del materiale sufficiente. In caso contrario, la stabilità delle barre potrebbe essere insufficiente e potrebbe essere necessario rilavorare gli oggetti manualmente.

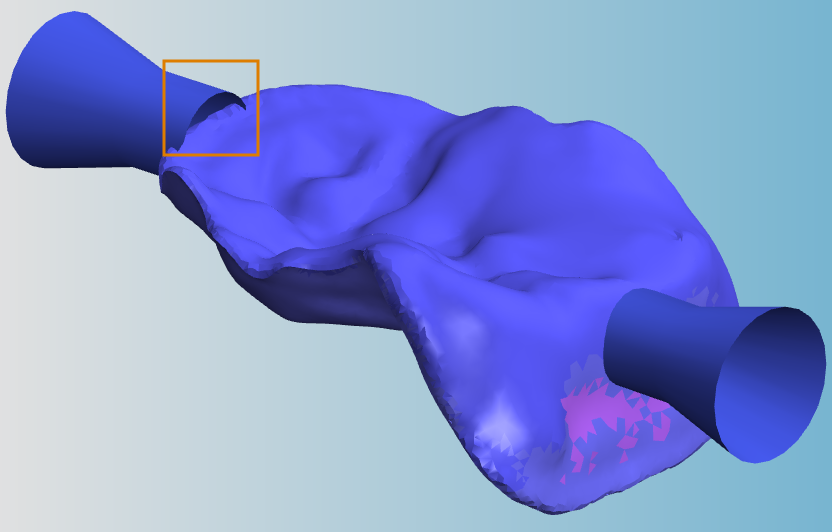

La figura seguente mostra un inlay in cui lo spessore del materiale sul lato sinistro non è sufficiente per garantire il posizionamento stabile di una barra. Il lato destro è adatto.
Un inlay con 2 barre: La barra di sinistra è posizionata in modo errato
Regolare gli oggetti nei blocchi
Per i blocchi, l’orientamento standard degli oggetti può essere inadatto per la barra che va dall’oggetto allo stelo del blocco.

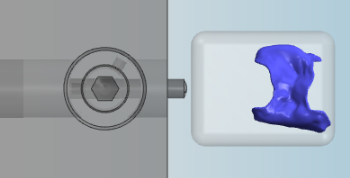

Orientamento originale di un inlay in un blocco (vista dall'alto)
Orientamento originale di un inlay in un blocco (vista 3D)
In questo caso è necessario ruotare l’oggetto attorno all’asse Z in modo da poter posizionare la barra su una superficie con uno spessore del materiale sufficiente:
Dopo aver ruotato l'inlay, è possibile posizionare una barra sul lato idoneo (vista dall'alto)

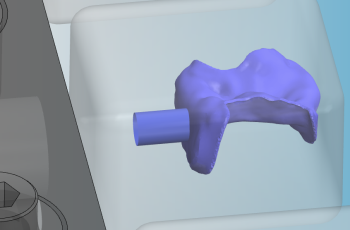

Dopo aver ruotato l'inlay, è possibile posizionare una barra sul lato idoneo (vista 3D)
Utilizzare superfici convesse ed evitare quelle concave
Posizionare sempre le barre su superfici convesse: queste superfici possono sostenerle sufficientemente. Quando si posizionano barre su superfici concave, la loro stabilità potrebbe essere insufficiente.

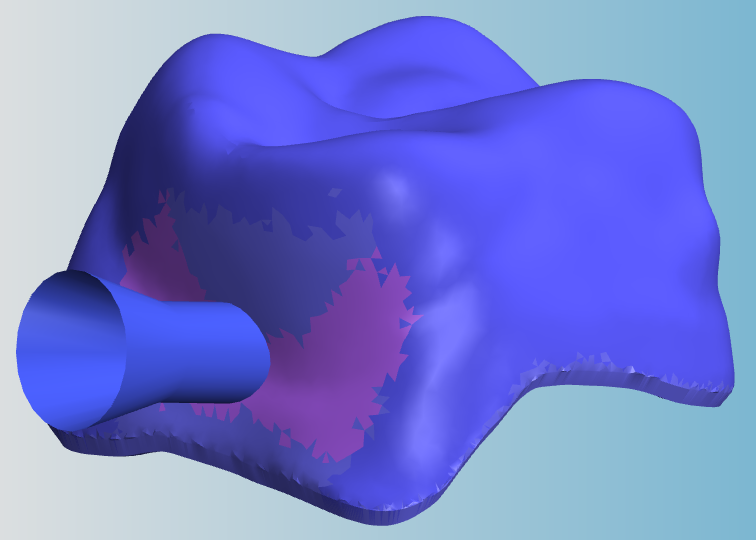

Barra su una superficie concava (non corretta)

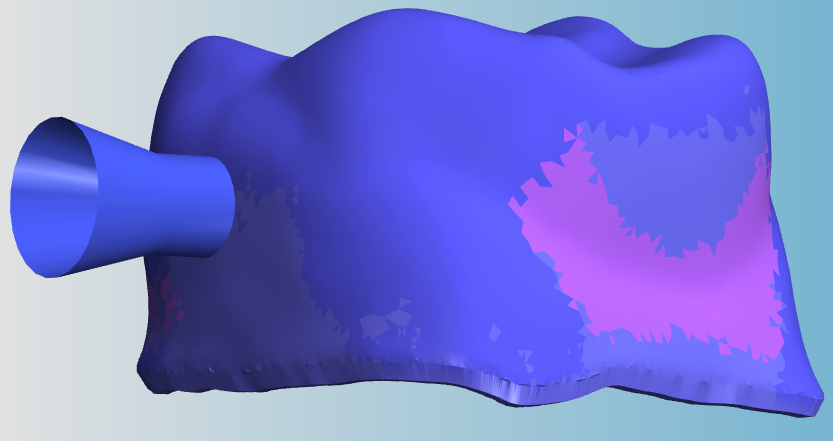

Barra su una superficie convessa (corretta)
