S'applique à : Z4

Démarrer, suspendre et annuler des tâches

Le workflow de création de restauration est le suivant :

Vue d'ensemble

Lorsque vous avez préparé vos tâches et votre machine, vous pouvez commencer l'usinage. L'usinage est un processus entièrement automatisé et ne nécessite votre attention qu'en cas d'événements inattendus.

1. Veillez à ce que :
• Vous avez créé une tâche sur votre ordinateur CAO. Elle a été transférée à la machine.
• Le magasin d'outils approprié est inséré dans la chambre de travail.
• Tous les outils requis se trouvent dans la bonne position dans le magasin d'outils et ne sont ni usés ni endommagés.
• La pièce brute requise est montée.
• Le réservoir de liquide de refroidissement contient suffisamment de liquide de refroidissement.
2. Fermez la porte de la chambre de travail.

3. Effectuez les opérations suivantes :

   Démarrez l’usinage par l’intermédiaire de l’icône illustrée dans DentalCNC

4. Démarrez l’usinage via l’écran tactile..

Démarrer des tâches via l'écran tactile

Vous trouverez ci-dessous le workflow pour la sélection, la vérification et l'exécution des tâches.

1. Pour ouvrir la section Tâches, sélectionner l'icône illustrée.

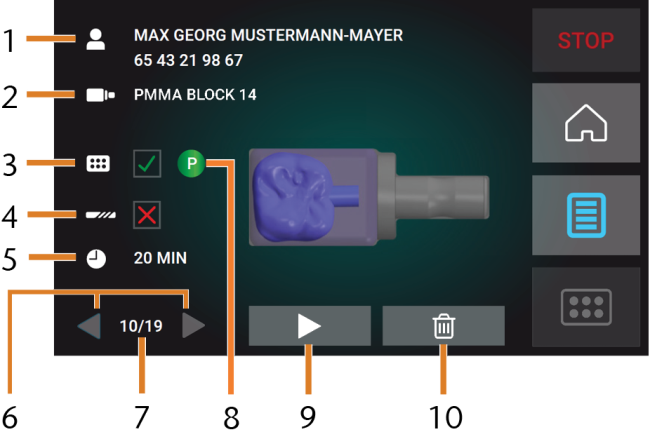

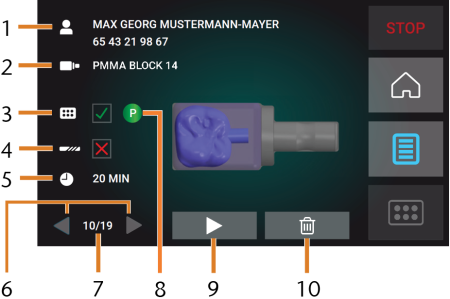

• La section Tâches s'affiche. Les détails de la prochaine tâche dans la file d'attente s'affichent.


1. Nom de la tâche, informations sur le patient
2. Type de pièce brute requis
3. Case à cocher pour le magasin d'outils requis
4. Case à cocher pour les valeurs de durée de vie de l'outil
5. Durée prévue de la tâche
6. Flèches pour naviguer parmi les tâches disponibles
7. Nombre de tâches actuelles / nombre de tâches disponibles
8. Code couleur du magasin d'outils requis
9. Icône pour démarrer la tâche en cours
10. Icône pour supprimer la tâche en cours

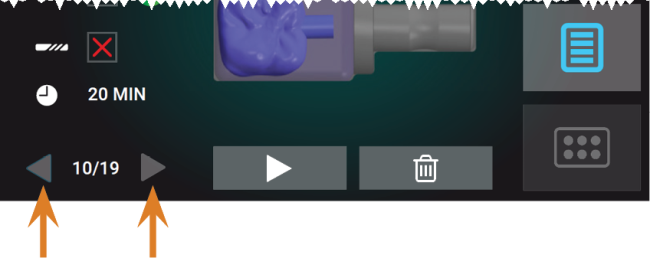

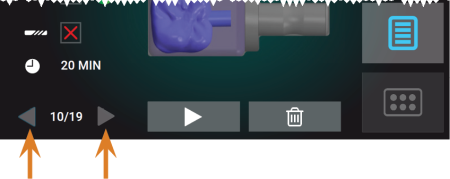

2. Utilisez les flèches dans le coin inférieur gauche pour sélectionner la tâche désirée.




3. Vérifiez que les éléments [2], [3], [4] s'affichent comme requis :

1. Assurez-vous que la pièce brute montée correspond à [2].

    Monter et retirer les pièces brutes

2. Si s’affiche dans [3], installez le magasin d’outils approprié.

    Installer et remplacer les magasins d’outils

3. Si s’affiche dans [4], remplacez tous les outils usés.

    Gérer les outils

4. Pour commencer l'usinage, sélectionnez l'icône illustrée.
• Voici ce qui se produit :
1. Si nécessaire, la porte de la chambre de travail se ferme.
2. La machine détermine la taille du bloc monté avec la broche. Si la taille du bloc mesuré diffère de la taille du bloc qui est stockée dans le fichier de la tâche, un message correspondant apparaît sur l'écran tactile.
5. Si la machine a déterminé une taille de bloc différente, continuez comme suit :
   1. Vérifiez que le bloc monté soit adapté au traitement de la tâche en cours.
   2. Si le bloc est approprié, démarrez le travail en sélectionnant sur l’écran tactile.
   3. Si le bloc n’est pas adapté, annulez le travail en sélectionnant sur l’écran tactile. Vous devez recommencer la tâche avec un bloc adapté.
• Si la tâche a commencé, voici ce qui se produit :
1. La machine lance le traitement.
2. La chambre de travail s’éclaire en bleu.
3. La durée restante d'usinage s'affiche sur l'écran tactile.

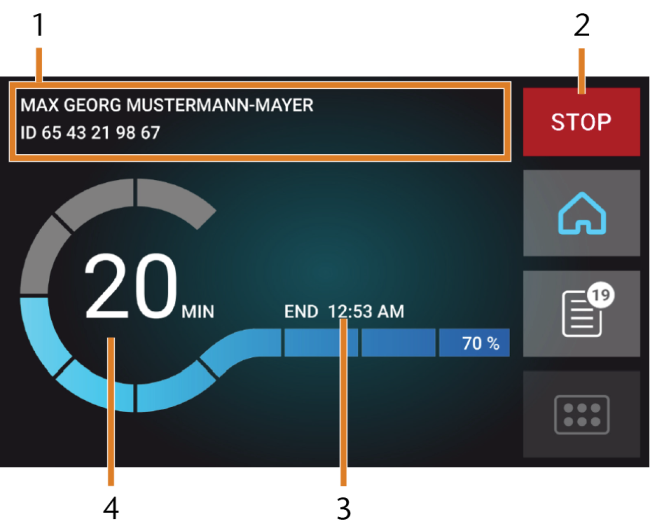

1. Nom de la tâche, informations sur le patient
2. Icône pour annuler la tâche
3. Heure de fin de la tâche
4. Durée résiduelle prévue de la tâche

La durée restante de l'emploi est une estimation basée sur une fonction d'autoapprentissage.

6. Si vous utilisez exocad ChairsideCAD, n’éteignez pas votre ordinateur CAO ou ne le déconnectez pas du réseau jusqu’à ce que l’usinage soit terminé. Autrement, vous pourriez devoir redémarrer votre machine et la tâche.
7. Attendez que la machine ait terminé.

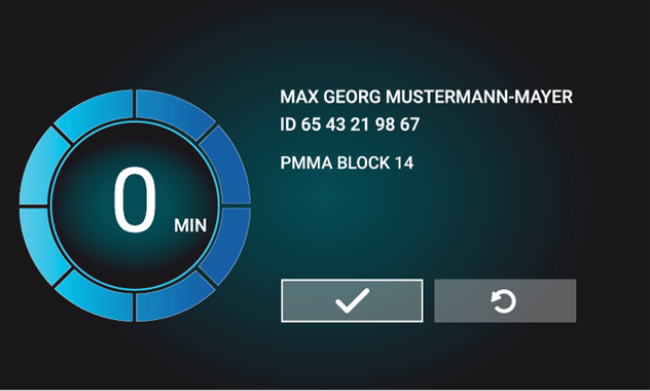

• La porte de la chambre de travail s'ouvre. La boîte de dialogue suivante s'affiche sur l'écran tactile.




8. Retirez la pièce brute de la chambre de travail et vérifiez si la tâche a été effectuée correctement.
9. Si vous êtes satisfait, sélectionnez l'icône illustrée sur l'écran tactile.
• La tâche est marquée comme complétée et n'est plus affichée dans la section Tâches.

Vous pouvez restaurer les tâches terminées avec DentalCNC. Lisez la documentation correspondante pour plus de détails.

10. Si vous devez répéter la tâche, sélectionnez l'icône illustrée sur l'écran tactile.
• La tâche continue de s'afficher dans la section Tâches. Vous pouvez la redémarrer tel que requis.
11. Laissez la chambre de travail ouverte afin qu'elle puisse sécher.

Interruption de l'usinage

Vous pouvez annuler l'usinage à tout moment. Vous devez redémarrer la tâche avec une nouvelle pièce brute. Vous ne pouvez pas continuer la tâche avec la pièce brute utilisée, car la machine ne reconnaîtra pas cette pièce brute et vous recevrez un message d’erreur.

1. Pour annuler l'usinage, sélectionnez l'icône illustrée.
• La machine vous invite à confirmer l'annulation.
2. Pour confirmer votre choix, sélectionnez l'icône illustrée.
• La broche dépose l'outil qui se trouve actuellement dans la pince de serrage dans le magasin d'outils. La porte de la chambre de travail s'ouvre.
3. Si la chambre de travail est humide, laissez la porte de la chambre de travail ouverte afin qu'elle puisse sécher.

Interruptions et annulations de travaux

L’exécution d’une tâche sera interrompue dans les cas suivants :

• L'alimentation en air comprimé n'est pas suffisante
• Le débit du liquide de refroidissement est insuffisant

Une tâche interrompue sera normalement poursuivie automatiquement après la correction de l'erreur.

L’exécution de la tâche est annulée dans les cas suivants :

• En cas de problème machine
• En cas de rupture d’outil
• En cas de panne de courant

Si une tâche a été annulée, vous devez la redémarrer.

Procédure à suivre en cas d'interruption de la tâche

Si la tâche a été interrompue, l’écran tactile affichera un message correspondant.

Si l'air comprimé est insuffisant

1. Attendez quelques secondes. Cela peut déjà résoudre le problème.
2. Redémarrez la machine.
3. Si le problème persiste, contactez votre service à la clientèle.

Si le débit du liquide de refroidissement est insuffisant

1. Vérifiez s'il y a suffisamment de liquide de refroidissement dans le réservoir.
2. Vérifiez si le liquide de refroidissement et le réservoir, y compris le filtre, sont propres.
