S'applique à : E4

Transport et entreposage



AVERTISSEMENT

Blessures causées par un transport non sécurisé

Si vous transportez la machine de manière non sécurisée, elle risque de se déplacer et de provoquer des blessures.

Des pièces mal montées peuvent chuter et vous blesser et/ou s’endommager.

  • N'empilez que des machines emballées correctement et protégées contre tout déplacement.

  • N’empilez pas de charges sur les machines.
  • Transportez les machines emballées uniquement sur la palette fournie. Amarrez la machine pour éviter qu’elle ne bouge.
  • Veillez à ce que seul un personnel formé transporte la machine vers et depuis le site d’installation.
  • Transportez toujours la machine en position verticale.
  • Transportez et positionnez la machine en utilisant autant de personnes que nécessaire pour le poids de la machine, conformément aux lois et prescriptions locales et/ou nationales.
AVIS

Dommages à la machine dû à un transport et/ou un stockage inappropriés

  • Assurez-vous que toutes les conditions contenues au chapitre Caractéristiques techniques sont respectées pendant toute la période de transport et/ou de stockage.

Transporter la machine dans le carton

  • Saisissez le carton par les poignées encastrées.

Stocker la machine

  1. Nettoyez la machine.

  2. Si la machine a été utilisée pour un usinage en milieu humide :

    1. Rincez le système de liquide de refroidissement.
    2. Videz et nettoyez le réservoir de liquide de refroidissement. Assurez-vous que le réservoir est complètement sec.
    3. Nettoyez la chambre de travail. Assurez-vous que la chambre de travail est complètement sèche.

  3. Éteignez la machine via l’interrupteur principal.

  4. Démontez la machine en suivant les instructions d’installation dans l’ordre inverse.

Remise en service de la machine après l’entreposage

  • Suivez les instructions relatives à la première mise en service.

Mise en service initiale

Emballer la machine

Préparer le transport

  1. Nettoyez la machine. Nettoyer la machine

  2. Si la machine a été utilisée pour un usinage en milieu humide :

    1. Rincez le système de liquide de refroidissement.
    2. Videz et nettoyez le réservoir de liquide de refroidissement. Assurez-vous que le réservoir est complètement sec.
    3. Nettoyez la chambre de travail. Assurez-vous que la chambre de travail est complètement sèche.
    4. Retirez l’insert d’écoulement de la chambre de travail.

  3. En cas de transport outre-mer, prenez les mesures anticorrosion appropriées.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Emballer la machine

  1. Ayez à portée de main :

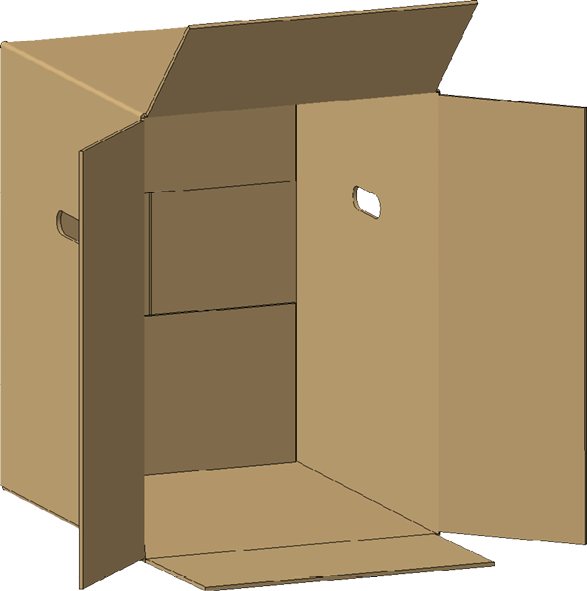

    • 1 x Carton de transport

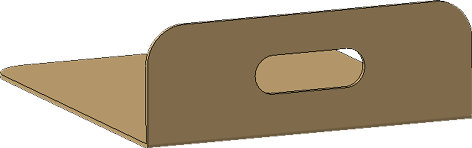

    • 1 x Insert

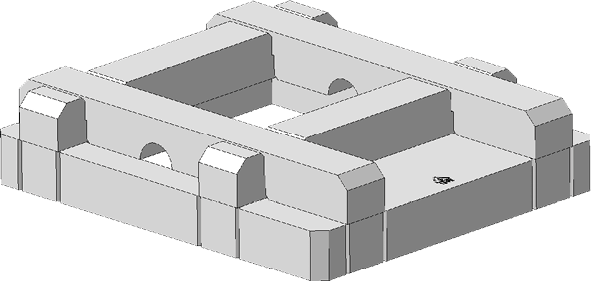

    • 1 x Rembourrage supérieur

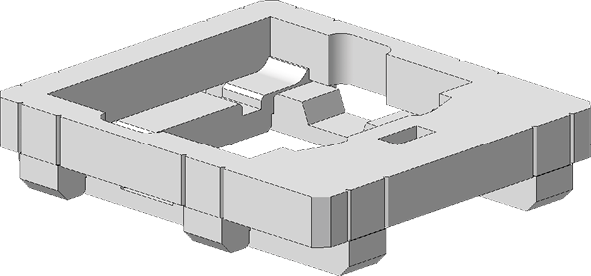

    • 1 x Rembourrage inférieur

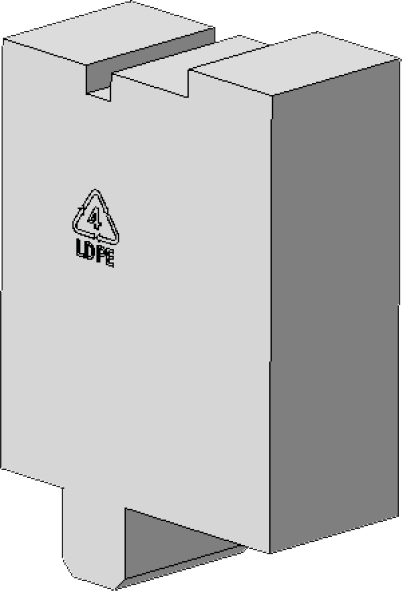

    • 1 x Rembourrage d’appui

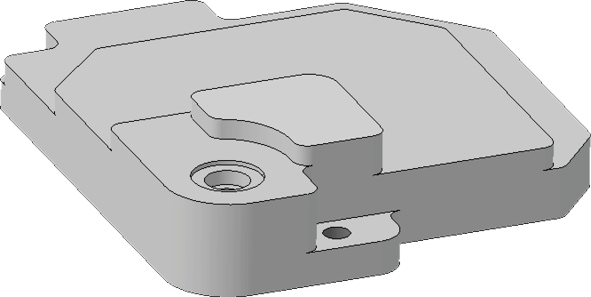

    • 1 x Verrou de transport, partie supérieure

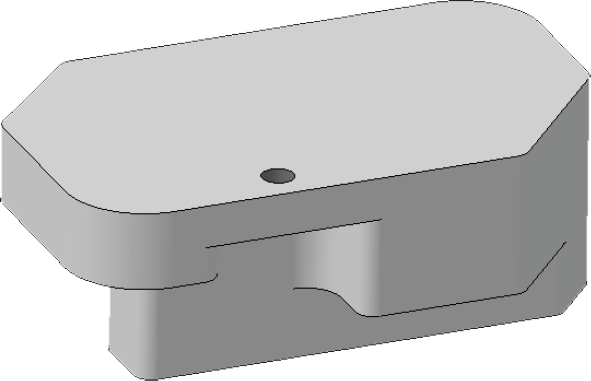

    • 1 x Verrou de transport, partie inférieure

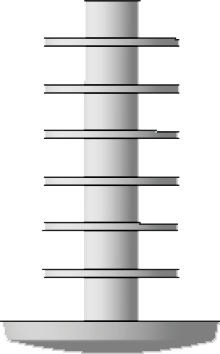

    • 6 x Cheville en plastique

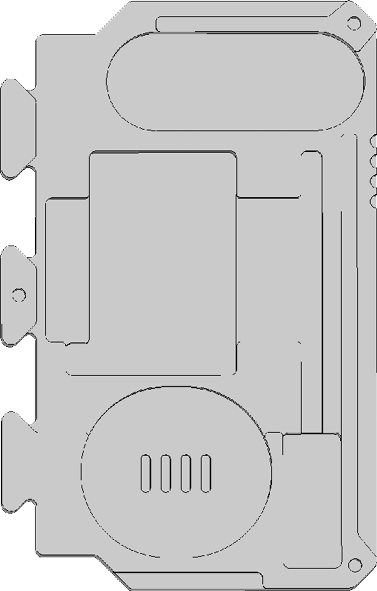

    • 1 x Boîte à accessoires 1



    • 1 x Boîte à accessoires 2

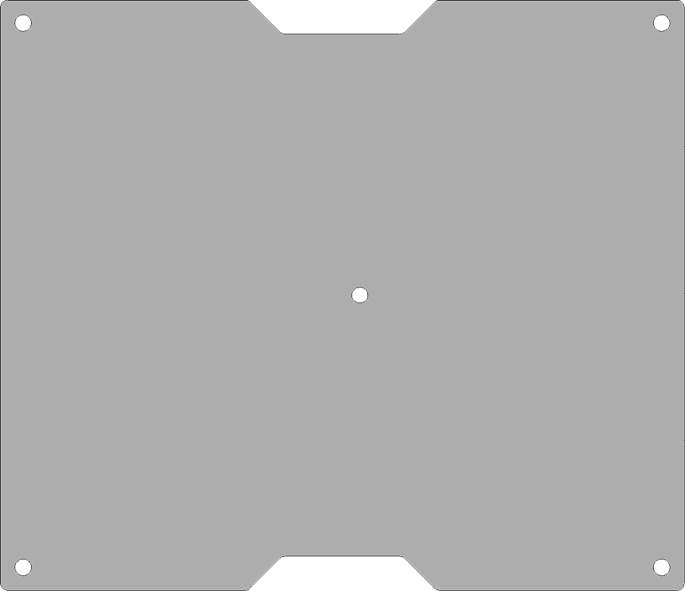

    • 1 x Couvercle à accessoires

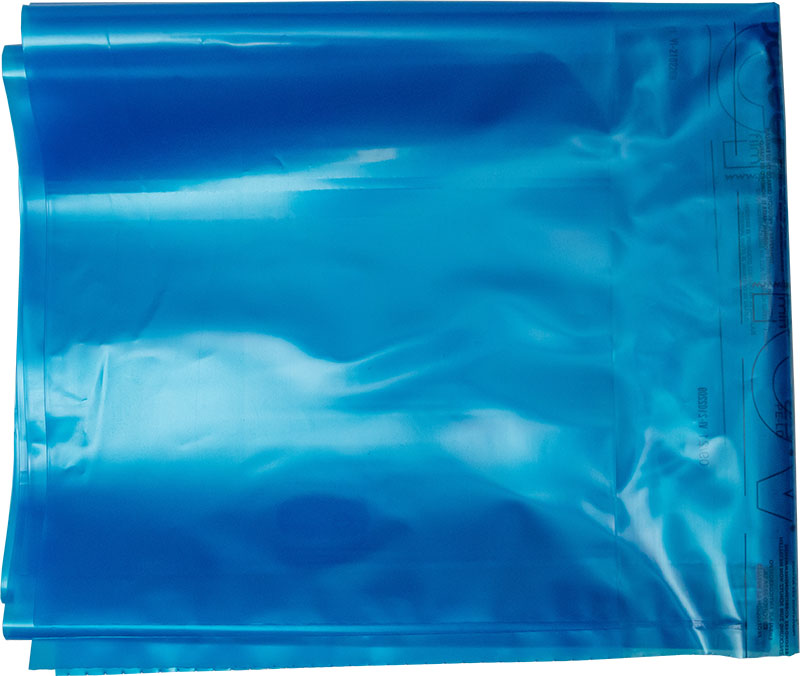

    • 1 x Capot de protection de transport

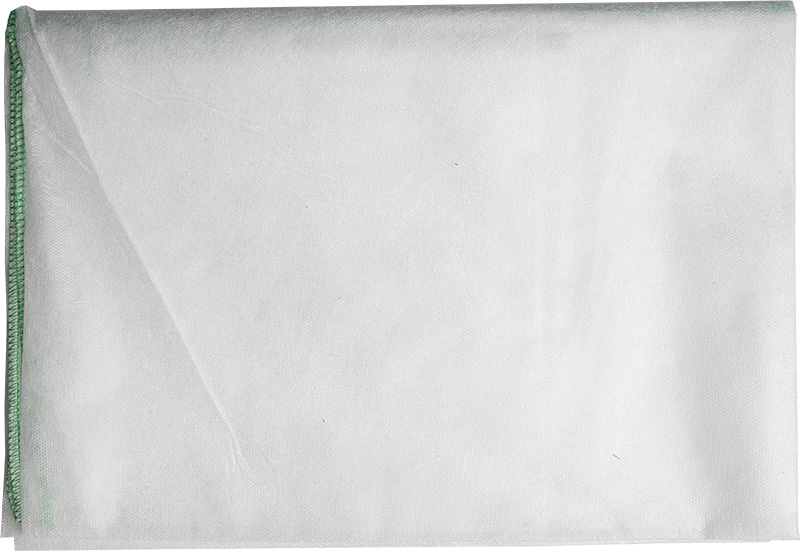

    • 1 x Capot de protection du boîtier

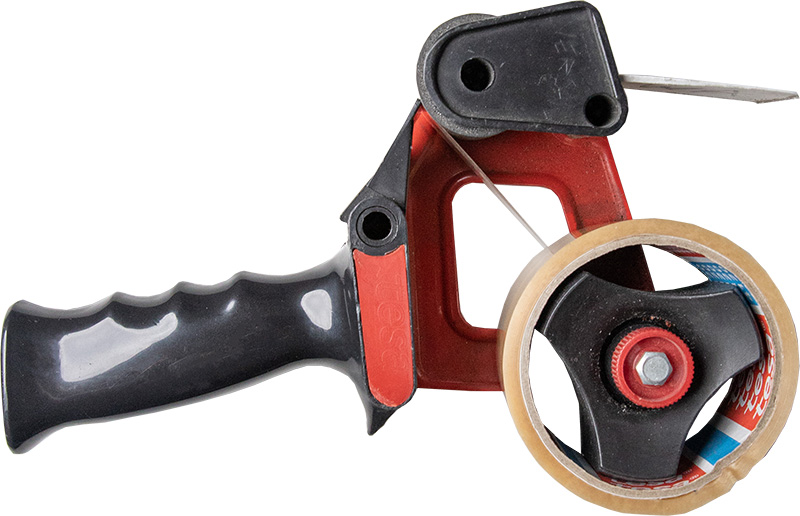

    • 1 x Ruban adhésif



  2. Si possible, utilisez l’emballage d’origine. Si l’emballage d’origine n’est pas disponible, utilisez un emballage de taille et de qualité similaires.

    L’emballage d’origine est disponible auprès du service clientèle.

  3. ATTENTION !Portez des gants.

  4. Ouvrez la porte de la chambre de travail.

  5. Retirez la pièce brute du porte-pièce, le cas échéant.

  6. Fermez la porte de la chambre de travail.

    7.





  7. Lancez DentalCNC.

  8. Mettez la broche en position de transport.

    Déplacer la broche en position de transport

  9. Fermez DentalCNC.

    10.





  10. Ouvrez la porte de la chambre de travail.

  11. DANGER !Éteignez la machine via l’interrupteur principal.

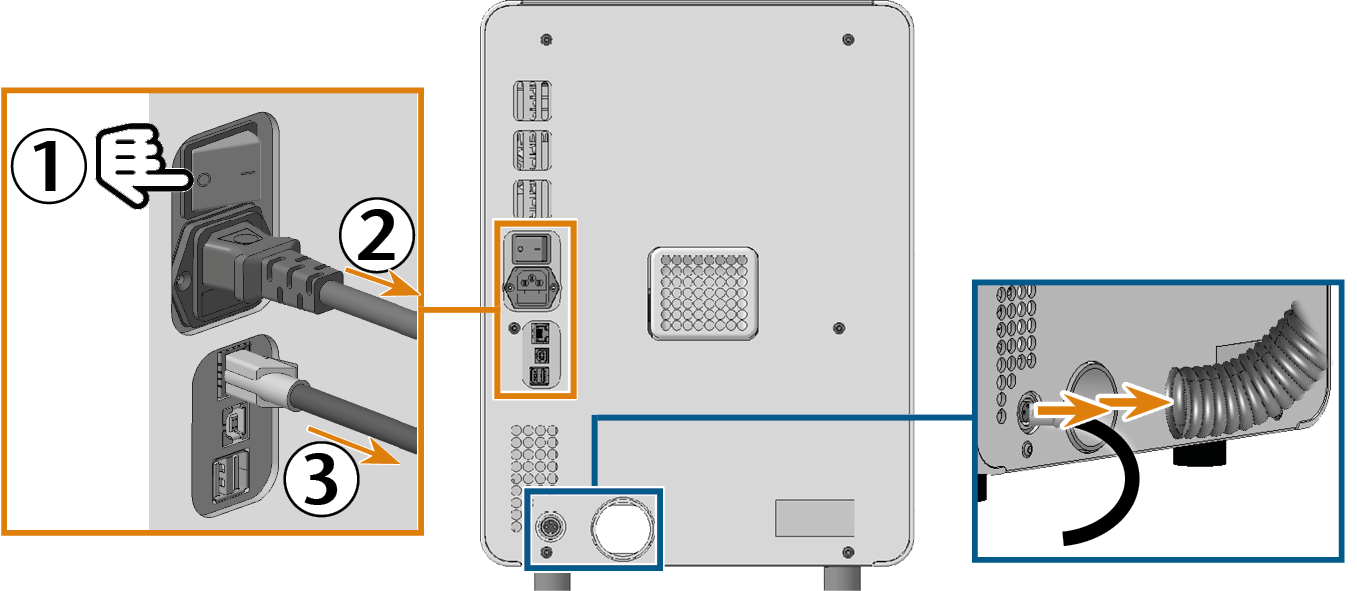

  12. Débranchez la machine de toutes les lignes.

    13.



  13. Installez le verrou de transport dans la chambre de travail :

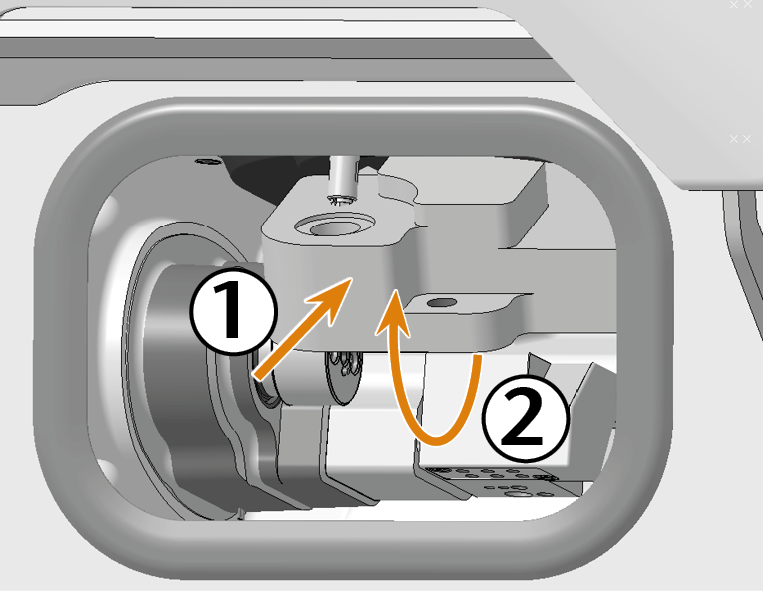

    1. Insérez la partie supérieure en l’inclinant vers le bas et en la basculant vers le haut.

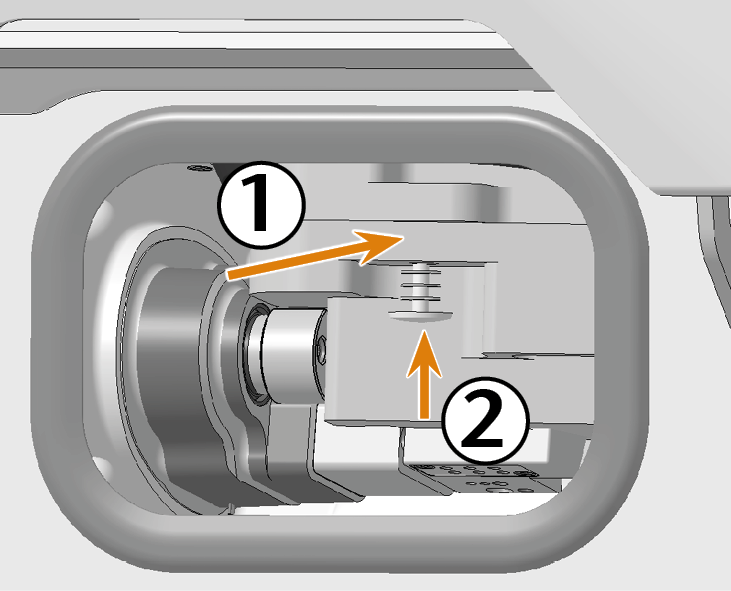

    2. Insérez la partie inférieure dans la machine.

    3. Enfoncez la cheville en plastique par le bas dans le verrou de transport.

    14.

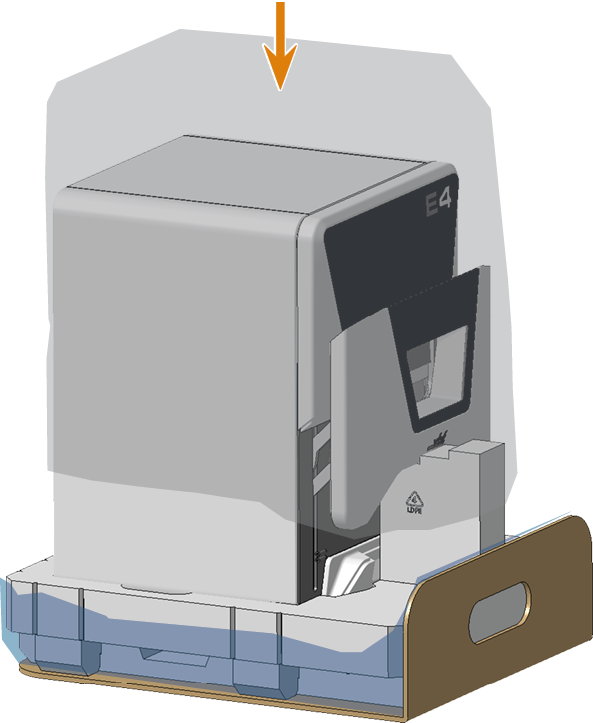

  14. Recouvrez la machine du capot de protection du boîtier par le haut.

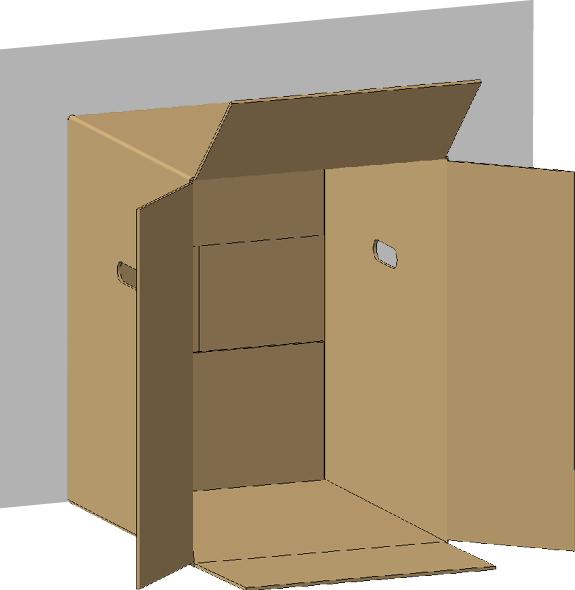

  15. Placez le carton de transport sur une surface capable de supporter le poids de la machine, y compris le set d’emballage.

    • Ouvrez le carton sur le devant, où figure l’inscription Open here.

    • Recommandation : le dos du carton doit être en contact avec un panneau fixe. Sinon, vous aurez besoin d’une deuxième personne pour insérer la machine.

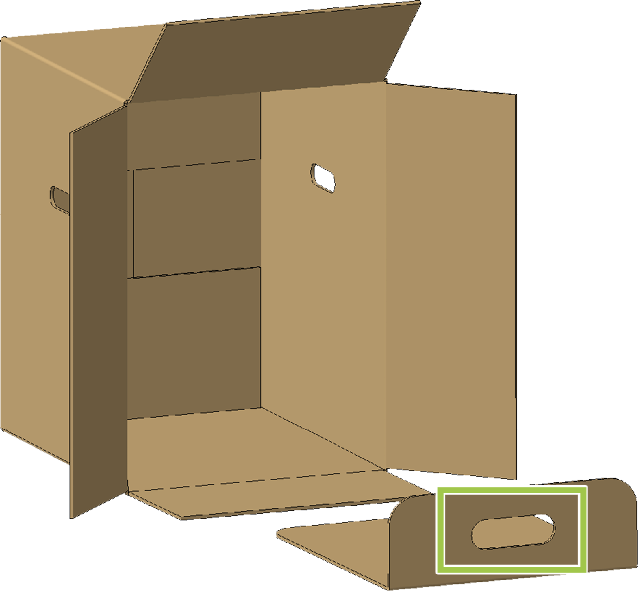

  16. Placez l’insert devant le carton de transport de manière à ce que la poignée (marquée en vert) se trouve du côté opposé à l’ouverture du carton.

    17.

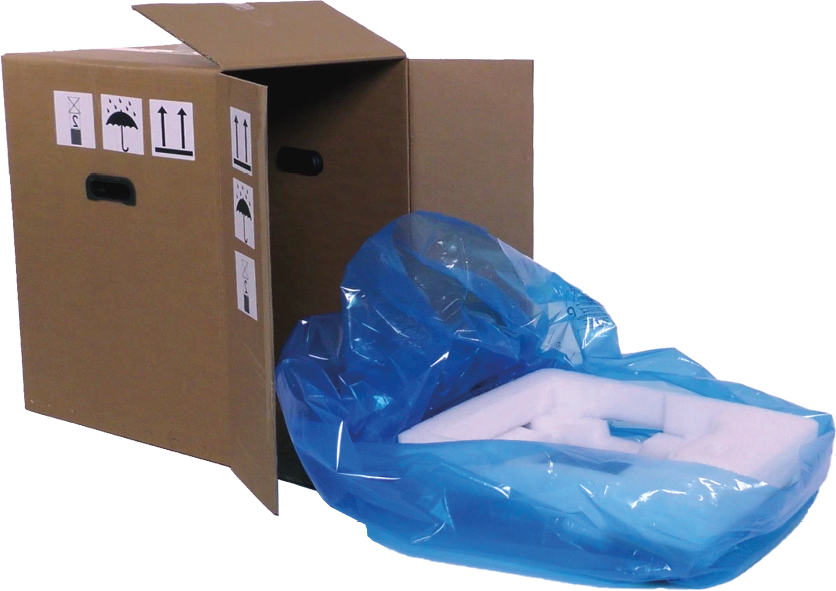

  17. Déployez uniformément le capot de protection de transport bleu sur l’insert, en vous assurant que son ouverture est orientée vers le haut.

  18. Placez le rembourrage inférieur au centre du capot de protection de transport.

  19. Abaissez le capot de protection de transport sur tous les côtés de manière à ce que la surface du rembourrage inférieur soit dégagée.

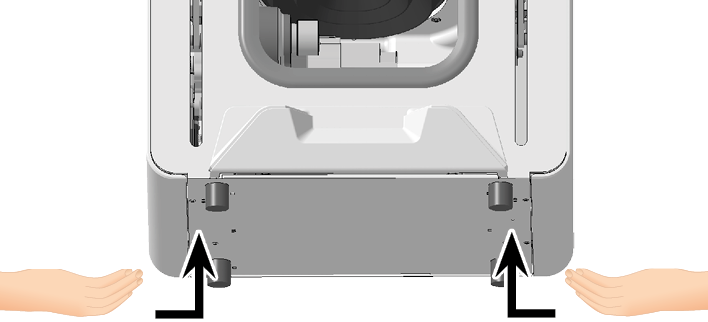

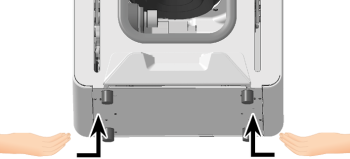

  20. Glissez vos mains sous la machine jusqu’à ce que vous puissiez la saisir fermement.

  21. Sortez la machine du rembourrage inférieur :

    • L’arrière de la machine est orienté vers l’ouverture du carton.

    • Vos mains peuvent se mouvoir dans l’espace créé par les poignées encastrées gauche et droite du rembourrage inférieur.

    22.

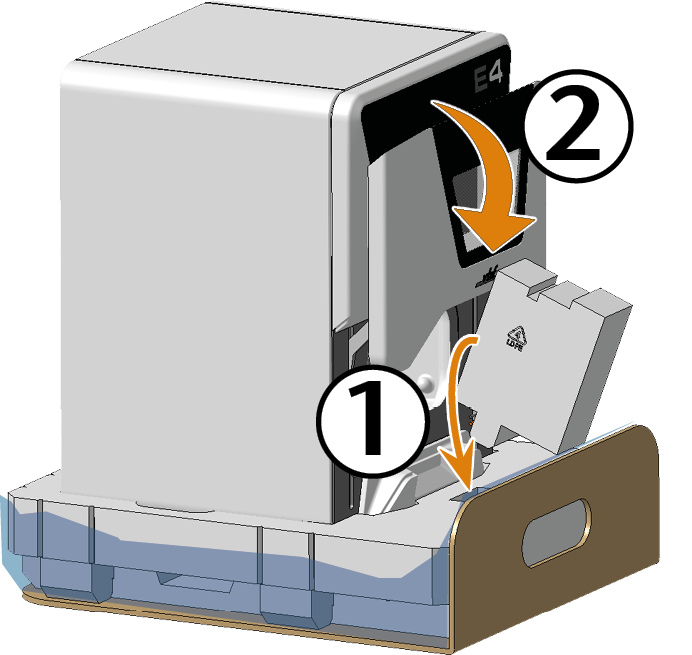

  22. Placez le rembourrage d’appui dans le rembourrage inférieur et fermez la porte de la chambre de travail jusqu’à ce qu’elle repose sur le rembourrage d’appui.

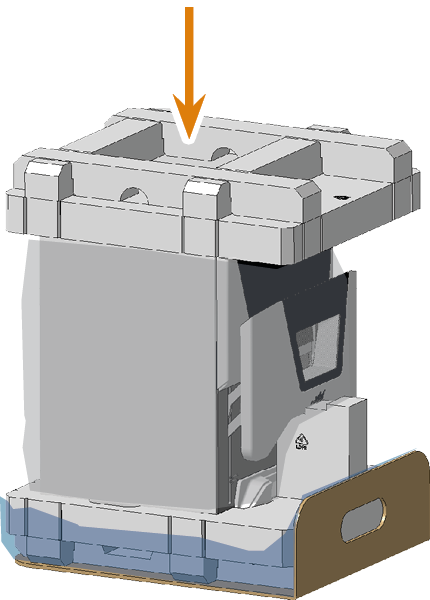

  23. Placez le rembourrage supérieur sur le dessus de la machine.

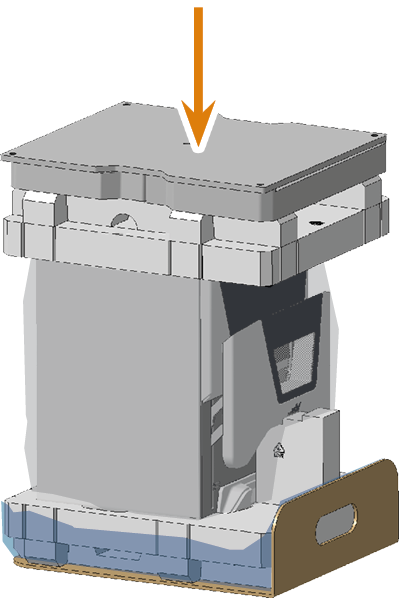

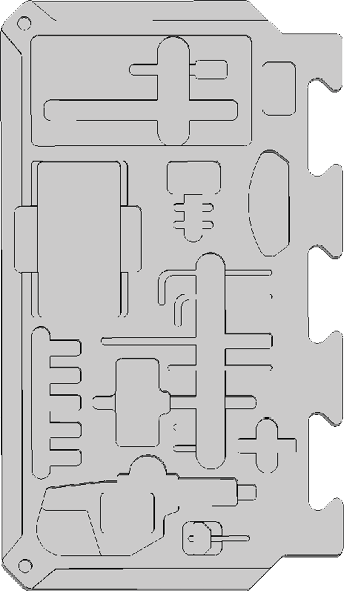

  24. Placez le rembourrage des accessoires sur le rembourrage supérieur. Le rembourrage des accessoires se compose de la boîte à accessoires 1, de la boîte à accessoires 2 et du couvercle pour accessoires.

    Si le service clientèle vous a demandé d’envoyer des accessoires, rangez les articles dans le rembourrage des accessoires.

    25.

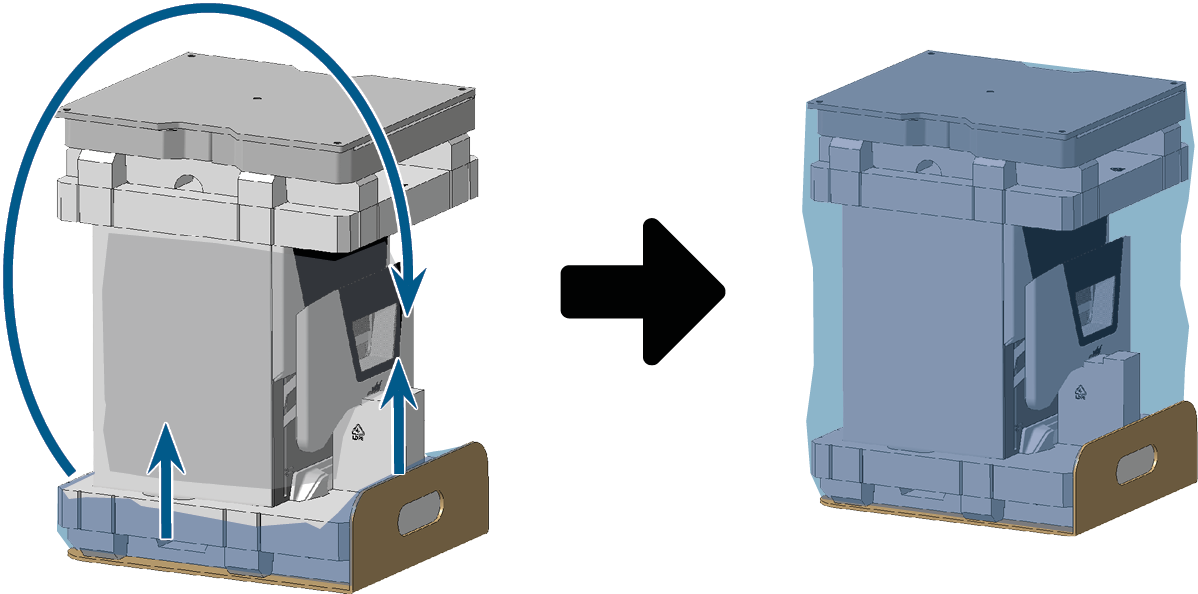

  25. Tirez le capot de protection de transport sur tous les côtés de la machine jusqu’à ce que les extrémités se rencontrent devant la porte de la chambre de travail.

  26. Collez les extrémités du capot de protection de transport avec du ruban adhésif.

  27. Si l’arrière du carton de transport n’est pas en contact avec une cloison fixe, faites appel à une deuxième personne pour maintenir le carton en place.

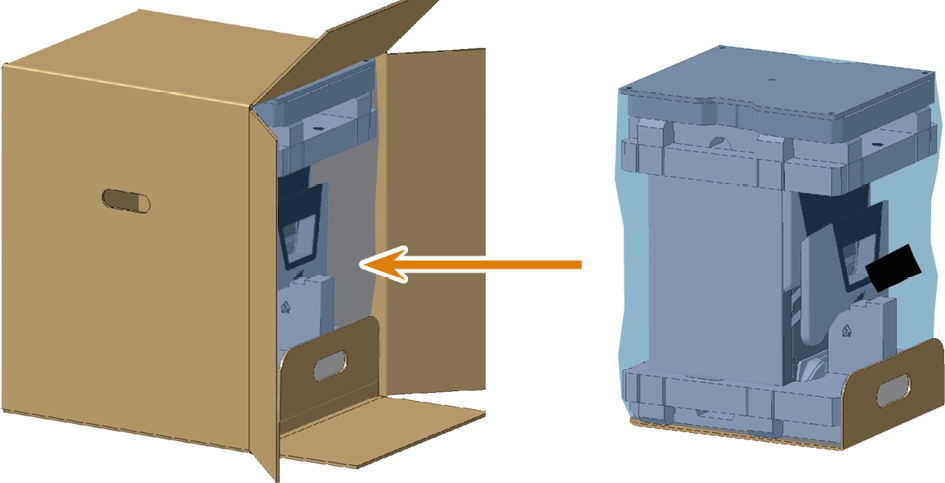

  28. Poussez lentement la machine, y compris l’insert, dans le carton de transport.

    Veillez à ce qu’elle reste solidaire de l’insert et ne glisse pas.

  29. Fermez le carton de transport.

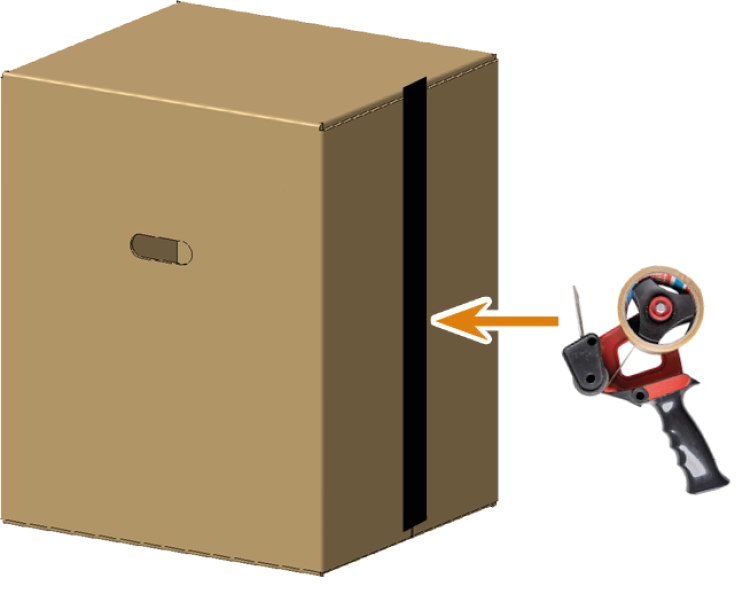

  30. Collez les rabats de fermeture ensemble avec du ruban adhésif.
