Mise en service initiale

Étape 2 : Configurer la connexion logicielle à la machine

Installer et configurer Interface CNC

1. Démarrer l’ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC..

2. Installez la dernière version de DentalCAM & DentalCNC publiée pour la machine.

   • Sélectionnez New (Nouveau) comme type d'installation.

   • Sélectionnez le modèle de machine correct.

   Toutes les informations sur la réinstallation :  Installer DentalCAM & DentalCNC

• Voici ce qui se produit :

1. Au cours de l'installation, Interface CNC est installé. Interface CNC établit la liaison entre la machine et DentalCNC .

2. L'icône Interface CNCs'affiche dans la zone de notification de la barre des tâches, à droite de votre barre des tâches Windows. Interface CNC démarre désormais en arrière-plan à chaque démarrage de Windows.





3. Sélectionnez l'icône Interface CNCdans la zone de notification de la barre des tâches :

   Si l'icône n'est pas affichée à l'endroit indiqué ci-dessus , ouvrez les icônes groupées avec l'icône en forme de flèche vers le haut (en orange).

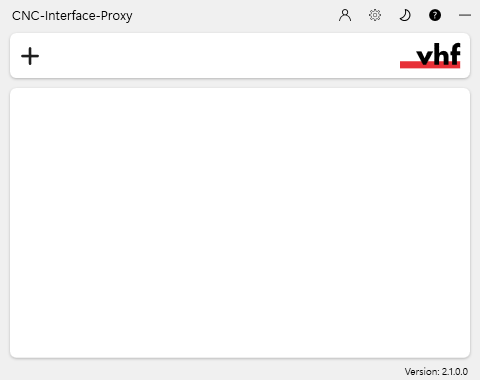

4. La fenêtre Interface CNC s’affiche.





5. Si vous souhaitez changer de langue, procédez comme suit :

   1. Sélectionnez l'icône suivante à droite de la ligne de titre de la fenêtre :

   2. Sélectionnez l'entrée souhaitée dans la liste déroulante du haut.

   3. Enregistrez votre entrée avec l'icône suivante :

6. Utilisez l'icône suivante pour établir une nouvelle connexion :

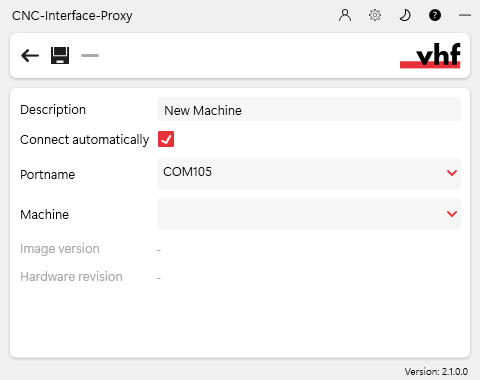

• La vue de configuration de la connexion apparaît.





7. Dans le champ de saisie Désignation, saisissez un nom qui vous servira à identifier la connexion.

8. Sélectionnez l'option Connecter automatiquement.

9. Sélectionnez le port COM enregistré dans la liste déroulante Nom du port.

   Exemple : COM105

10. Dans la liste déroulante Machine, sélectionnez la machine à connecter.

    La structure des entrées est la suivante : <Modèle de machineI>ID<Numéro de série> (<adresse IP>)

    Exemple : FOX-I E4ID300000000 (10.0.21.33)

    • E4 est le modèle de la machine

    • 300000000 est le numéro de série

    • 10.0.21.33 est l'adresse IP

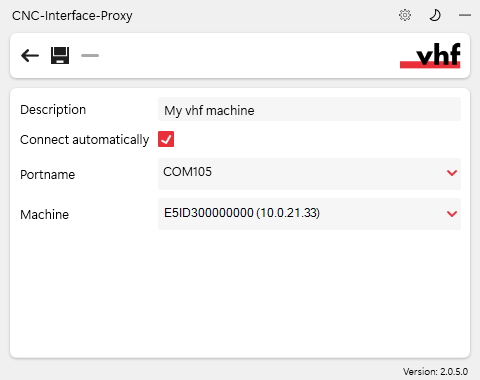

    Connexion entièrement configurée avec une désignation personnalisée (exemple de numéro de série)

11. Si la machine n'est pas affichée, vérifiez les points suivants :

    • La machine est-elle allumée ?

    • Si vous utilisez une connexion câblée : Avez-vous branché tous les câbles réseau sur la machine et l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ?

    • Si vous utilisez une connexion WLAN : Le signal est-il suffisant ? Recommandation : Passez à une connexion câblée pour faire un test.

    • Un pare-feu Logiciel de sécurité qui surveille les données de réseau pour bloquer les données nuisibles. bloque-t-il la connexion entre la machine et l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ?

12. Enregistrez votre entrée avec l'icône suivante :

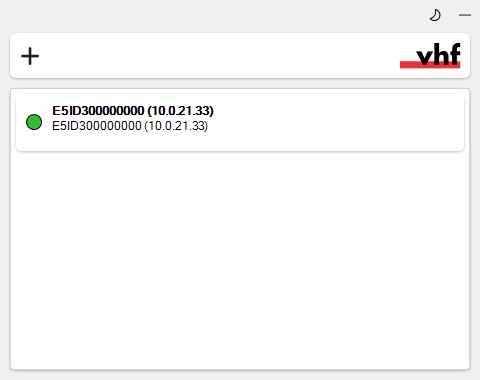

• La connexion configurée apparaît dans l’aperçu des connexions. Le point vert indique une connexion réussie.



  Une connexion réussie

  Si la connexion est interrompue, l'affichage passe au rouge. Interface CNC tente régulièrement de rétablir la connexion.

  La connexion peut être interrompue pour les raisons suivantes :

  • Le fonctionnement du réseau n’est pas fiable.

  • Un autre ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. utilise la machine.

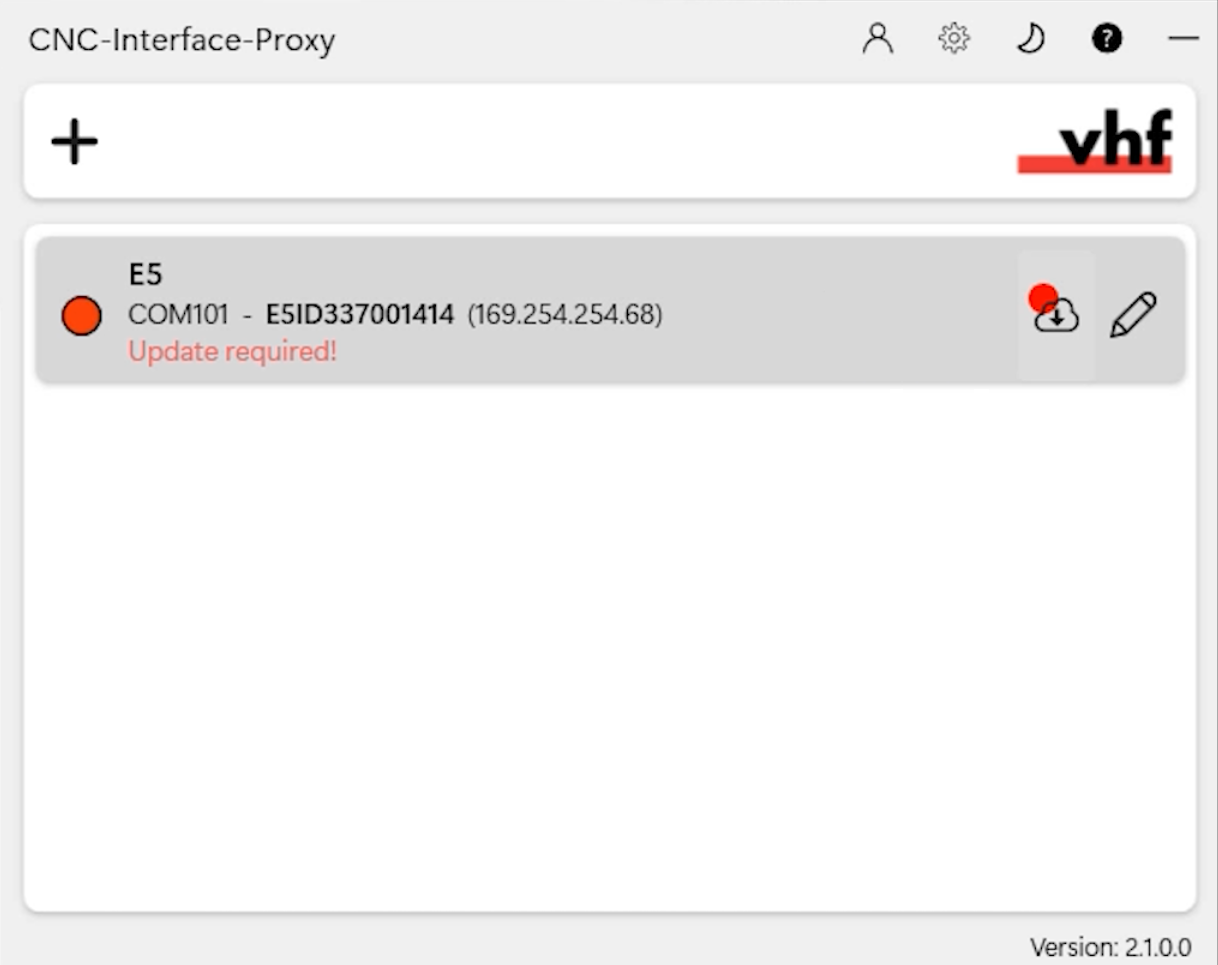

13. Si Interface CNC indique qu'une mise à jour est en cours, sélectionnez l'icône suivante :





• Interface CNC met à jour votre machine.

14. Réduisez la fenêtre Interface CNC avec l'icône suivante :

15. Lancez DentalCNC.

16. Ouvrez les Paramètres de l'application DentalCNC en cliquant sur l'icône suivante dans la barre d'icônes principale :

17. Ouvrez les Paramètres généraux en cliquant sur l'icône suivante dans la barre d'icônes locale :

18. Sélectionnez l'icône suivante à côté du champ de saisie Numéro de port :





• Si DentalCNC est capable de déterminer le numéro de port, il s’affiche dans le champ de Numéro de port saisie. La machine procède au référencement.

19. Si à l'étape précédente la porte de la chambre de travail était ouverte, fermez-la. Si la machine ne référence pas en conséquence, quittez DentalCNC et redémarrez l'application.

Étape 3 : Laisser chauffer la broche

• Utilisez le processus de chauffage dans DentalCNC.

Étape 4 : (Facultatif) Configurer le workflow côté fauteuil

Si vous utilisez la machine dans l’espace fauteuil, vous pouvez adapter le logiciel de fabrication Terme désignant le progiciel de DentalCAM et DentalCNC. à cet espace :

Workflow 3Shape Produce

3Shape Produce permet l’échange standardisé de données entre TRIOS Design Studio et DentalCAM.

 Configurer et utiliser le workflow 3Shape Produce

Intégration CAO/FAO

Si vous utilisez l’intégration CAO/FAO, vous concevez et imbriquez les objets entièrement dans l’application CAO. Lors de l’exportation, DentalCAM calcule automatiquement en arrière-plan la stratégie d’usinage et l’envoie à DentalCNC.

Sur les machines Z4, l’écran tactile affiche immédiatement la tâche pour la suite de l’usinage.

Configurer l’intégration CAO/FAO

Étape 5 : Ajouter du liquide de refroidissement

Elles sont nécessaires pour l’usinage en milieu humide.

Ajouter du liquide de refroidissement

Et ensuite ?

Si vous souhaitez créer une tâche dans DentalCAM :

 Workflow de base

Si vous souhaitez monter des pièces brutes :

 Monter et retirer les pièces brutes
