S'applique à : E4

Remplacer l'unité de broche

Lors du remplacement de la broche, vous remplacez l'ensemble de l'unité de la broche, qui se compose des éléments suivants :

• Broche avec pince de serrage

• Unité de desserrage de la pince de serrage, câble inclus

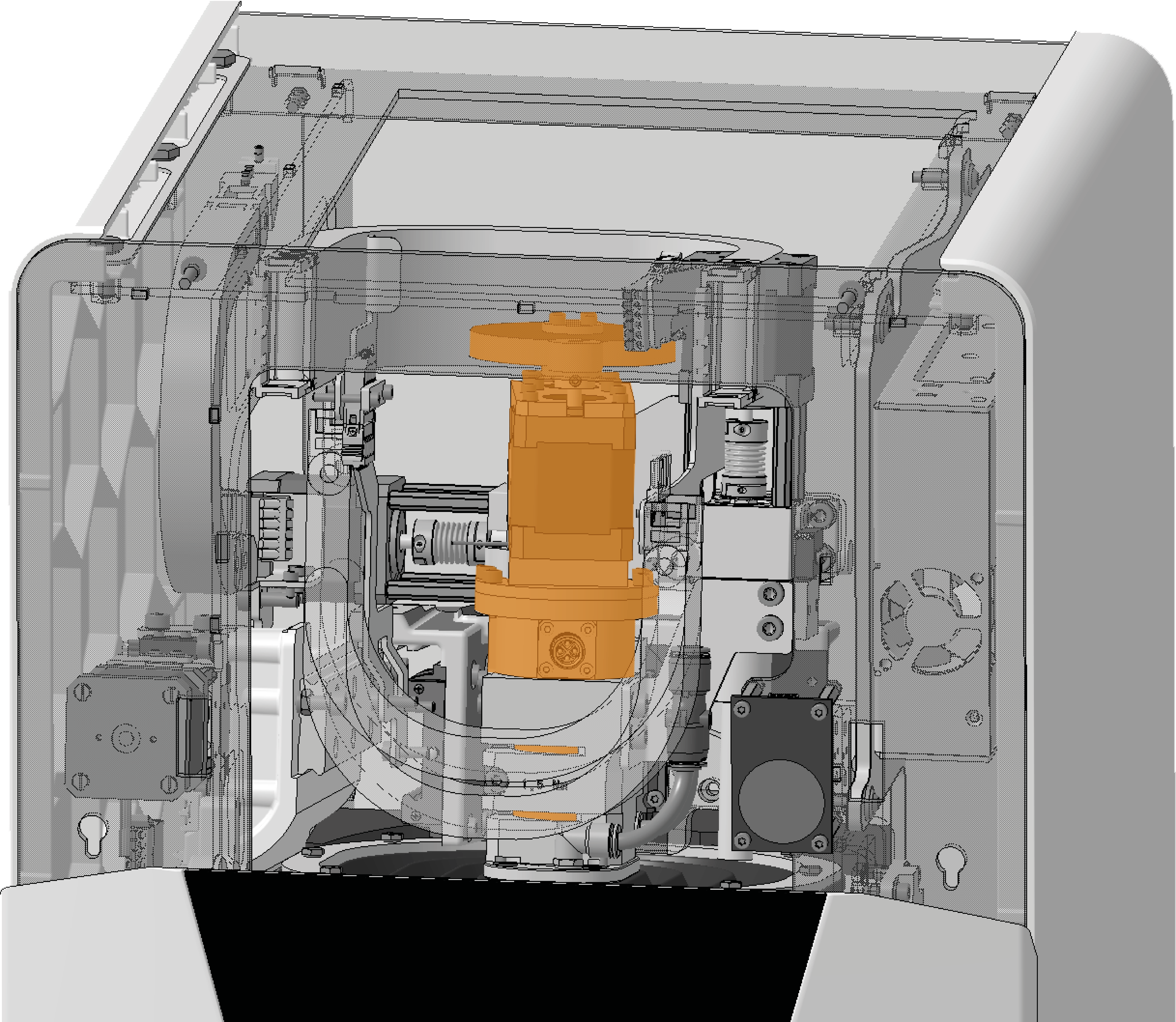

L'unité de broche (marquée en orange) se trouve derrière le couvercle de service.

1. Ayez à portée de main :

   1 x Broche de rechange SFE 300E

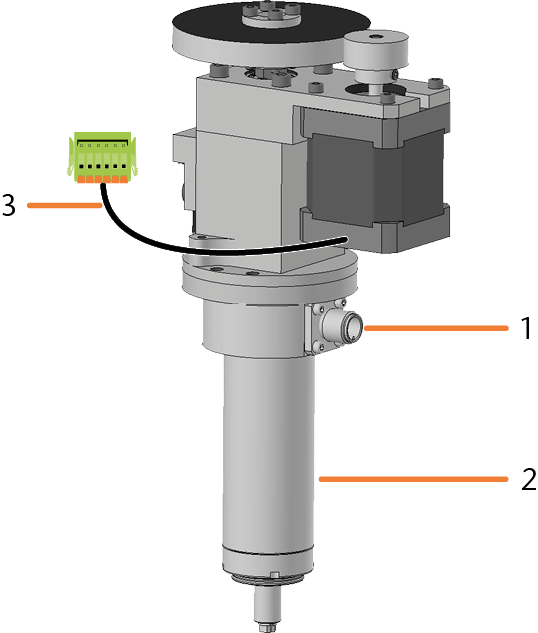

   1. Connexion pour le câble de la broche

   2. Broche avec pince de serrage

   3. Câble de l'unité de desserrage de la pince de serrage avec connecteur

   1 x Tournevis dynamométrique 1,5 Nm avec embout TX20





2. Lancez DentalCNC.

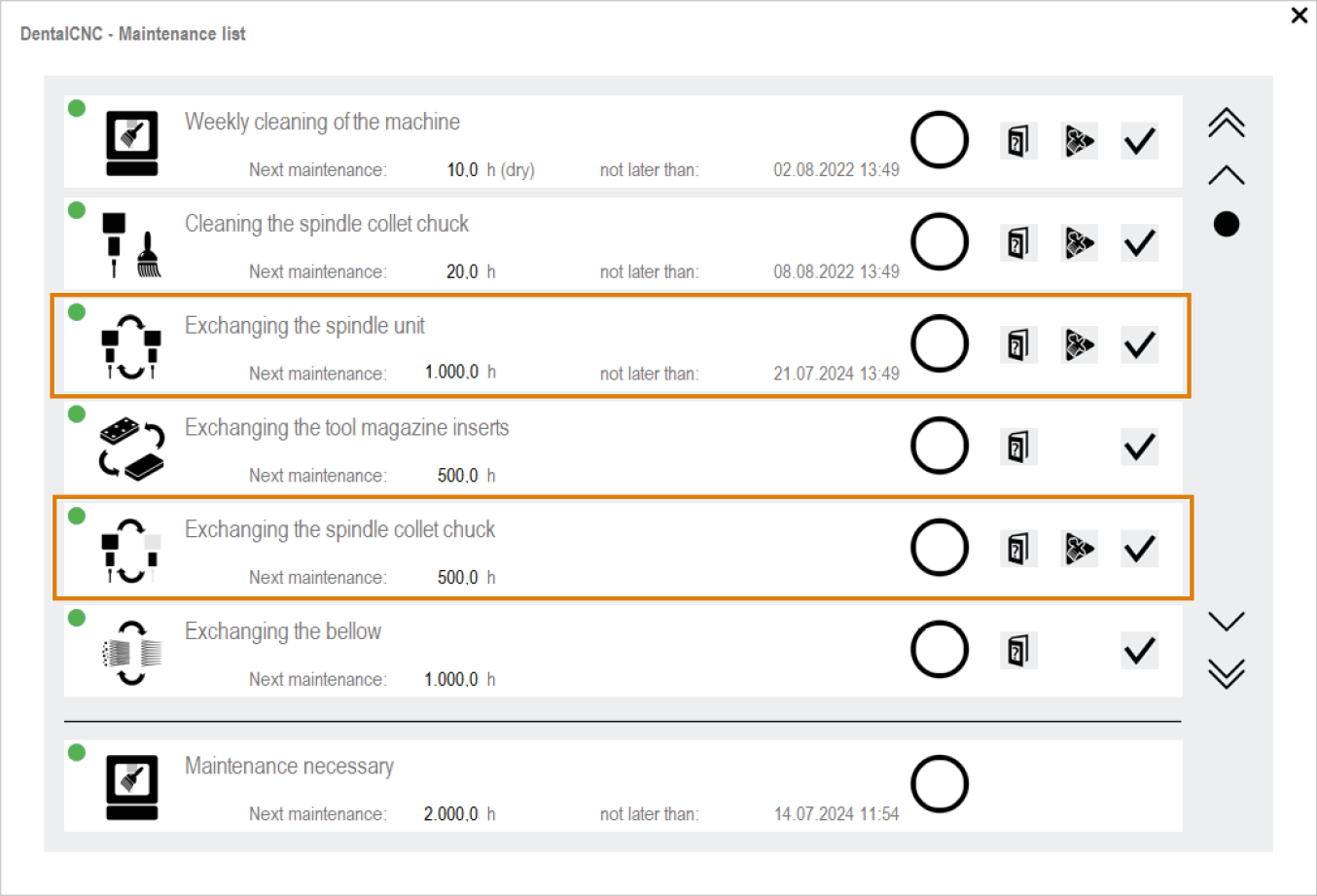

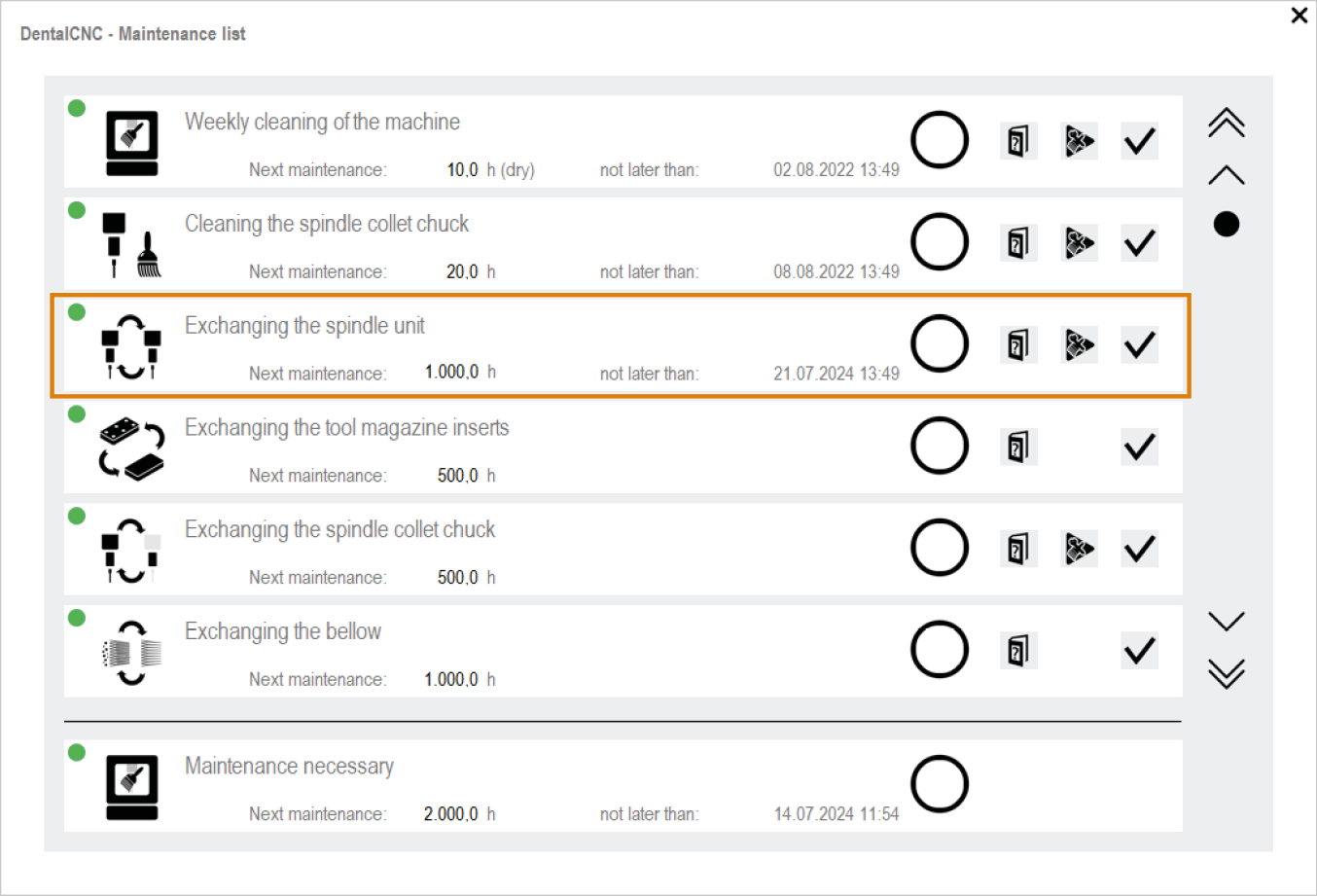

3. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :

3. Sélectionnez l'icône suivante pour l'entrée Remplacer la broche :

• La broche se déplace jusqu'à la position de remplacement de la broche.

4. Terminez DentalCNC.

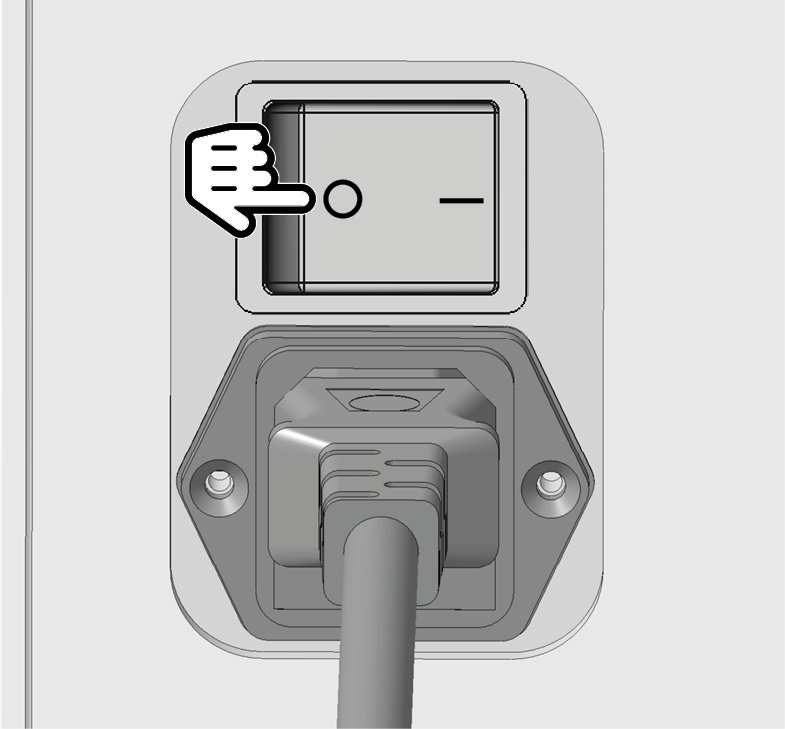

5. .Éteignez la machine via l’interrupteur principal.





6. Débranchez la machine de toutes les lignes.

7. Retirez le couvercle de service,

    Démonter et monter le boîtier de la machine

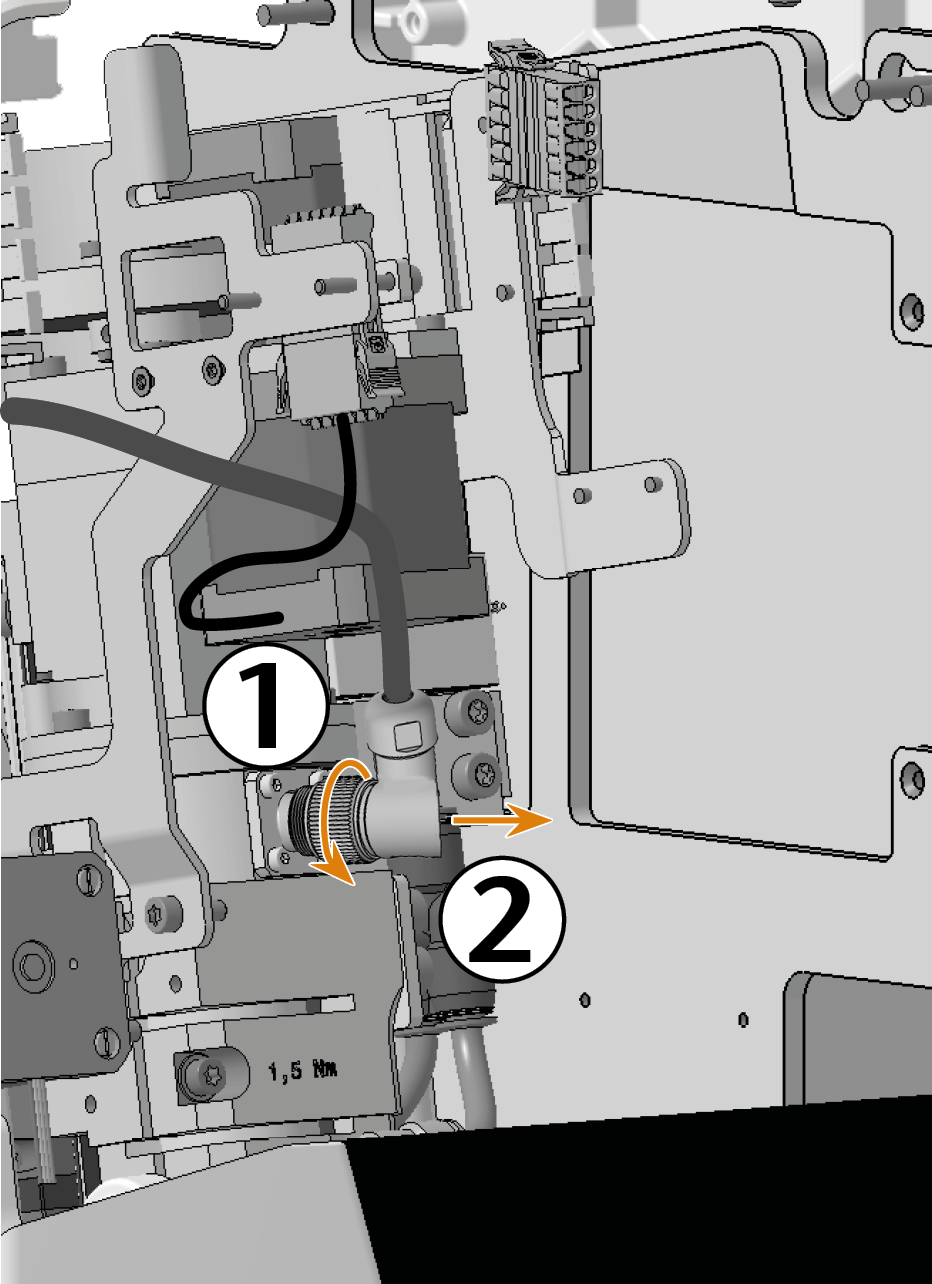

8. Desserrez le câble de la broche en tournant l'écrou moleté à la main dans le sens antihoraire.

9. Débranchez le câble de broche du connecteur de l'unité de broche.

10. Retirez le câble de l'unité de desserrage de la pince de serrage :

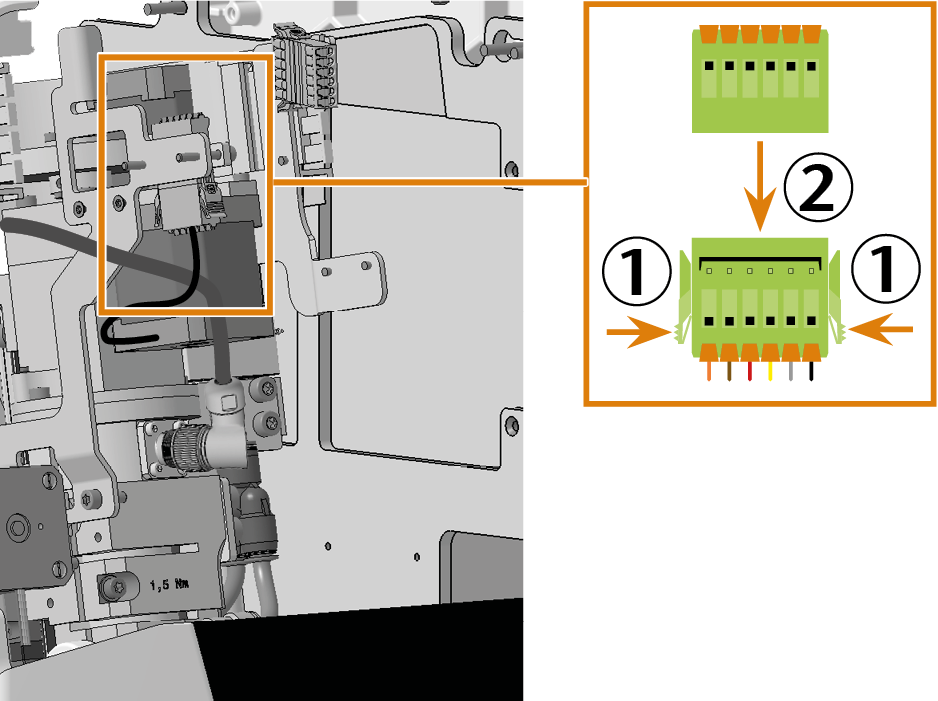

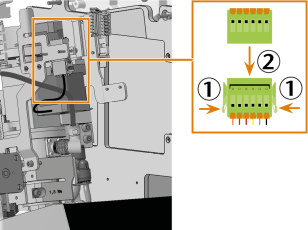

    Poussez les deux pinces de fixation de la fiche vers le centre et retirez la fiche de la prise.

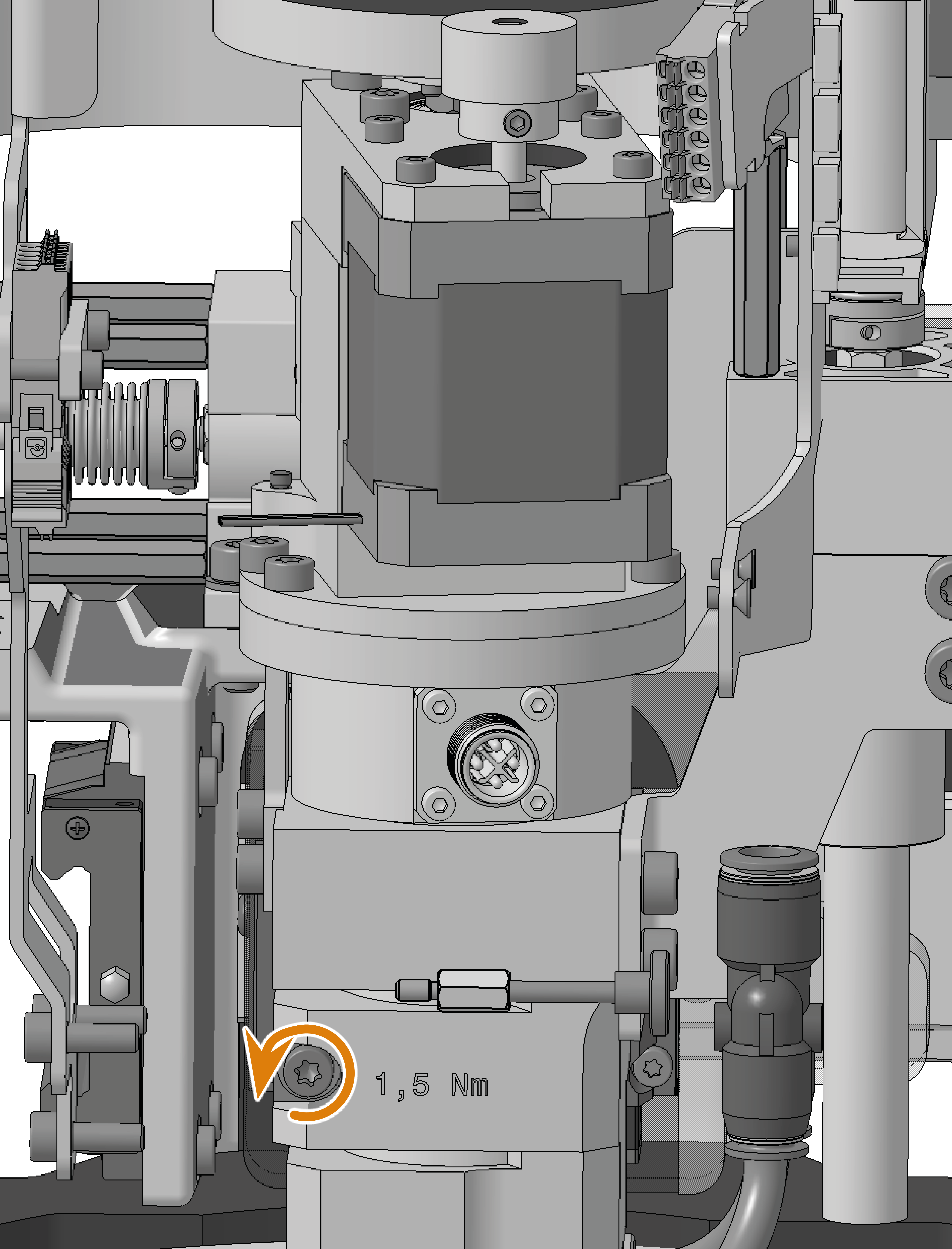

11. Desserrez la vis de fixation à l'aide du tournevis dynamométrique. Ne dévissez pas complètement la vis.

12. Tirez l'unité de fraise vers le haut pour la sortir du logement de la fraise.

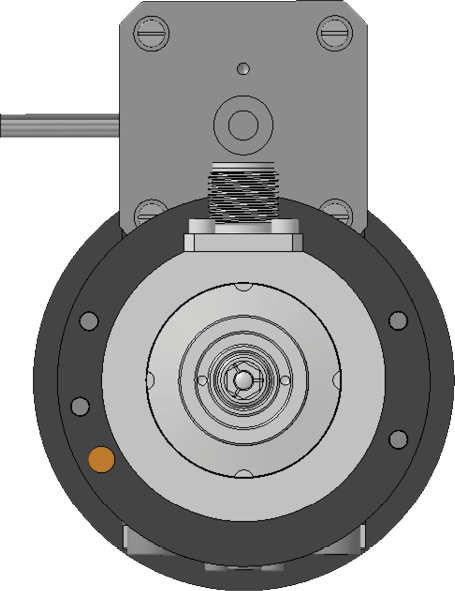

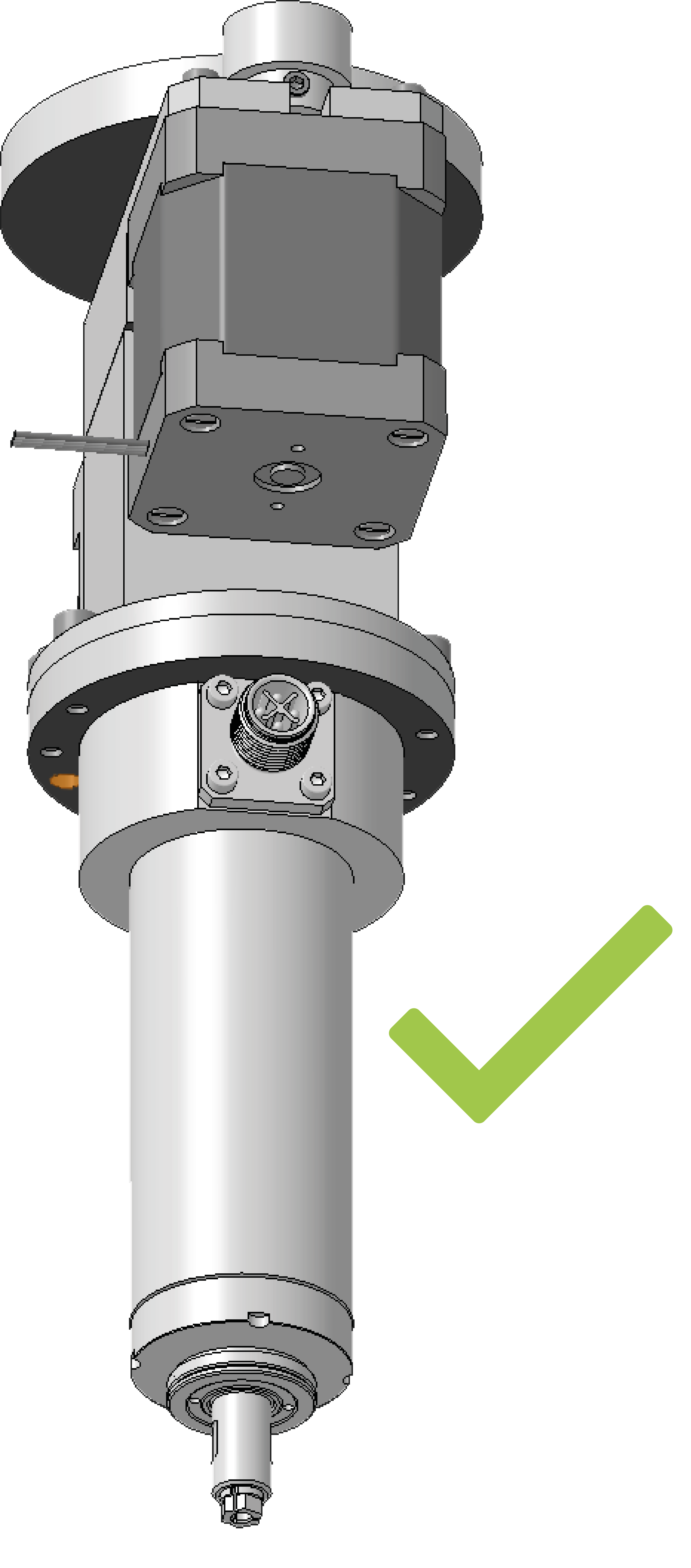

13. Prenez l’unité de rechange et repérer l'ouverture de la positionnement (marquée en orange) sur la face inférieure.

14. Tournez l'unité de fraise de manière à ce que l'ouverture de positionnement (marquée en orange) se trouve à l’arrière, à gauche.

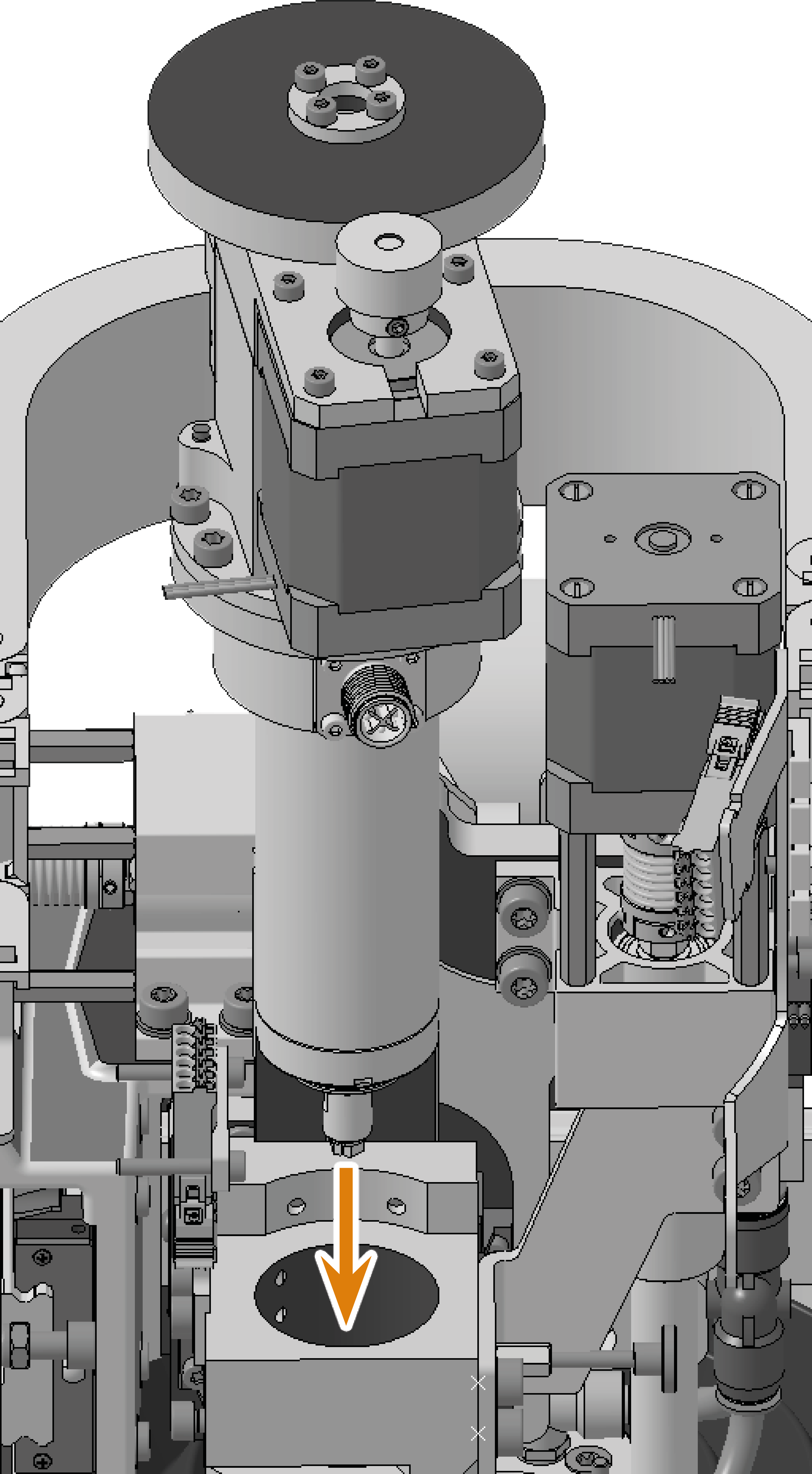

15. Insérez l'unité de fraise de rechange par le haut dans le logement de la fraise :

    1. Insérez l’aide au positionnement (marquée en bleu) du support de la broche dans l'ouverture de positionnement (marquée en orange) de la broche.

    2. Poussez doucement l’unité de broche vers le bas en faisant attention à l'indicateur de hauteur de la broche.

    AVIS ! Veillez à ce que la roue dentée de la broche ne touche pas le tuyau de liquide de refroidissement.

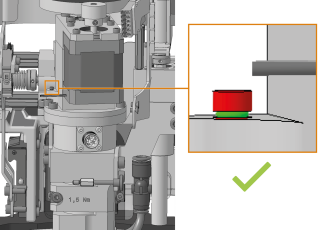

• Dès que vous avez suffisamment poussé la broche vers le bas, vous voyez l'anneau vert de l'indicateur de hauteur de la broche.

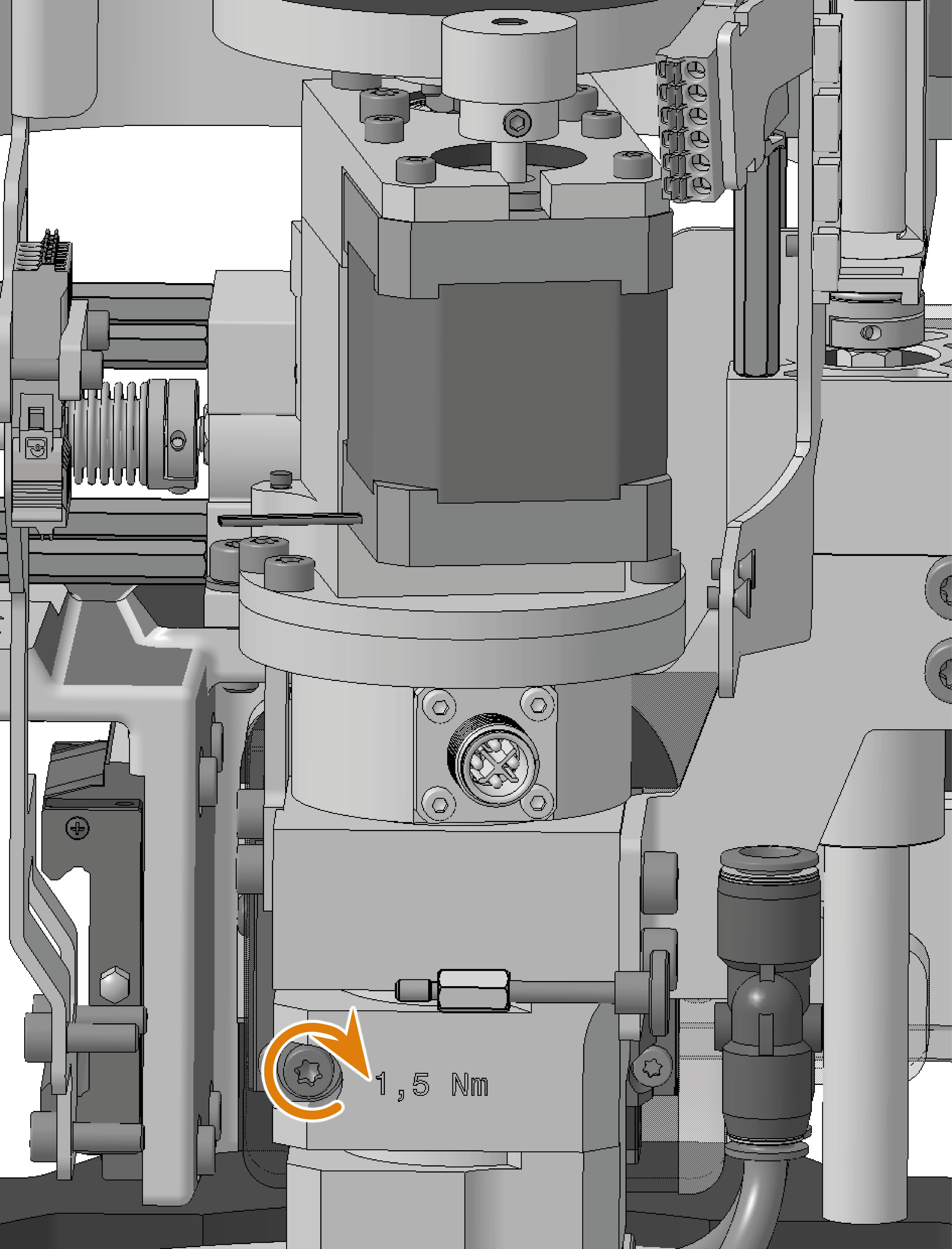

16. Vissez la vis de fixation de la broche avec le tournevis dynamométrique.

17. Branchez le câble de la broche dans le connecteur de broche.

18. Vissez le câble de la broche en tournant l'écrou moleté à la main dans le sens horaire.

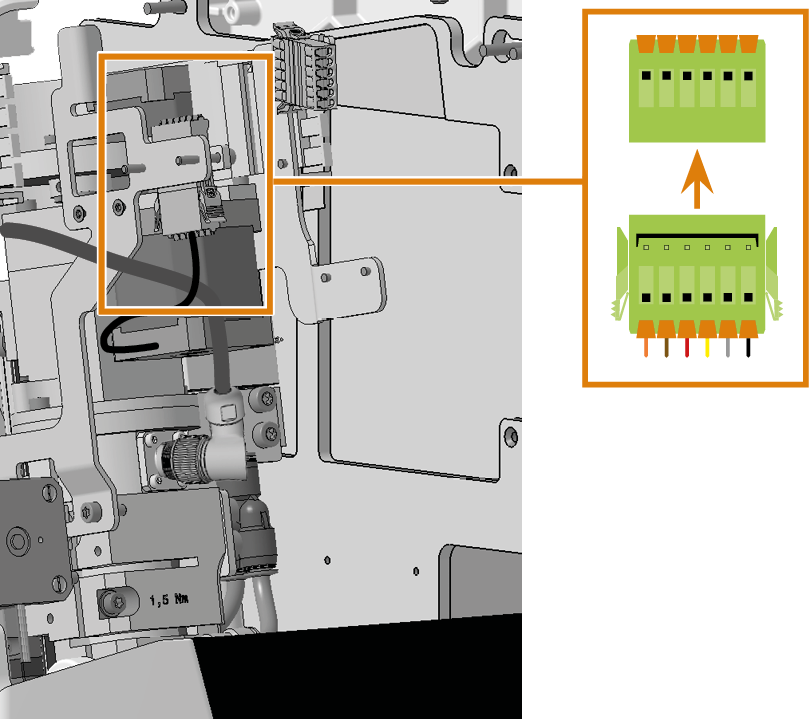

19. Raccordez le câble de l'unité de desserrage de la pince de serrage à la machine.













20. Fixez la couverture de service.

     Démonter et monter le boîtier de la machine

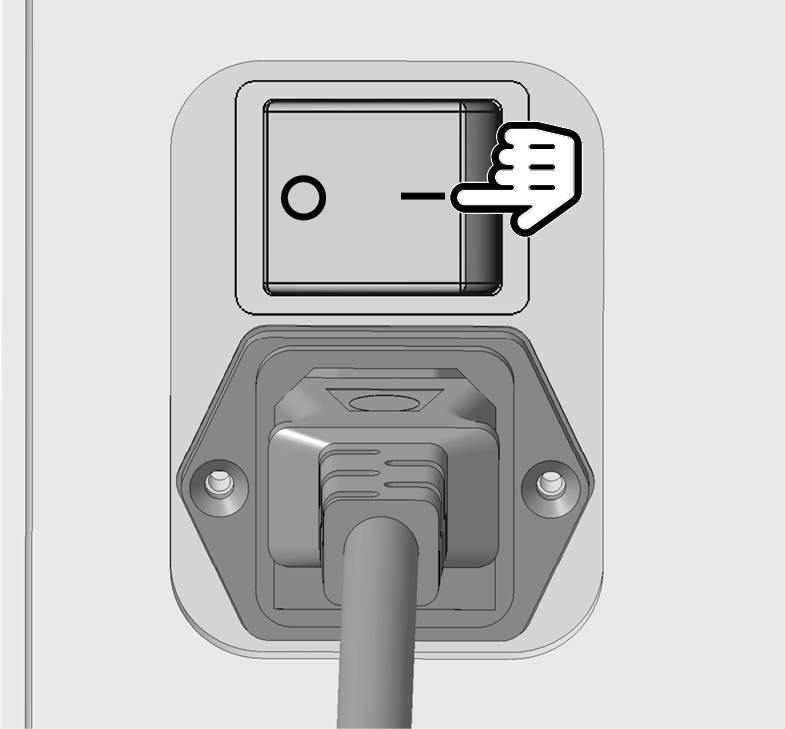

21. Allumez la machine via l’interrupteur principal.



22. Lancez DentalCNC.


23. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :

23. Sélectionnez l'icône suivante des entrées Remplacer la broche et Remplacer la pince de serrage de la broche :



24. Fraisez une pièce de contrôle et étalonnez la machine si nécessaire.

     Paramétrage de la machine avec des échantillons d’étalonnage

25. Contactez le service clientèle et faites réinitialiser les heures de fonctionnement de la broche.

    Cette réinitialisation peut être importante pour déterminer les droits à la garantie.
