Équipement automatique du magasin d'outils de la machine
Est-ce que la machine peut mettre des outils automatiquement dans le magasin d'outils ?
DentalCNC et votre machine peuvent vous aider à équiper le magasin d'outils avec des outils.
Vous pouvez déclencher cette fonction de la manière suivante :
-
En sélectionnant manuellement les outils à charger dans la vue Gestion des outils.
-
En réinitialisant la valeur de la durée de vie d'un outil dans la vue Usinage.
Pour cela, vous devez activer l'option Charger les outils lors de la réinitialisation de la durée de vie dans les réglages de DentalCNC.
Sélection manuelle des outils à charger dans la vue Gestion des outils
-
Ouvrez la vue Gestion des outils avec l'icône suivante dans la barre d'icônes principale :
-
Déplacez tous les outils souhaités dans le magasin d'outils virtuel. Étape 2 : Déplacer les outils vers le magasin d’outils
-
Sélectionnez l'icône suivante sous l'icône Magasin d’outils virtuel :
Icône pour l'équipement du magasin d'outils
-
Une fenêtre s'ouvre.

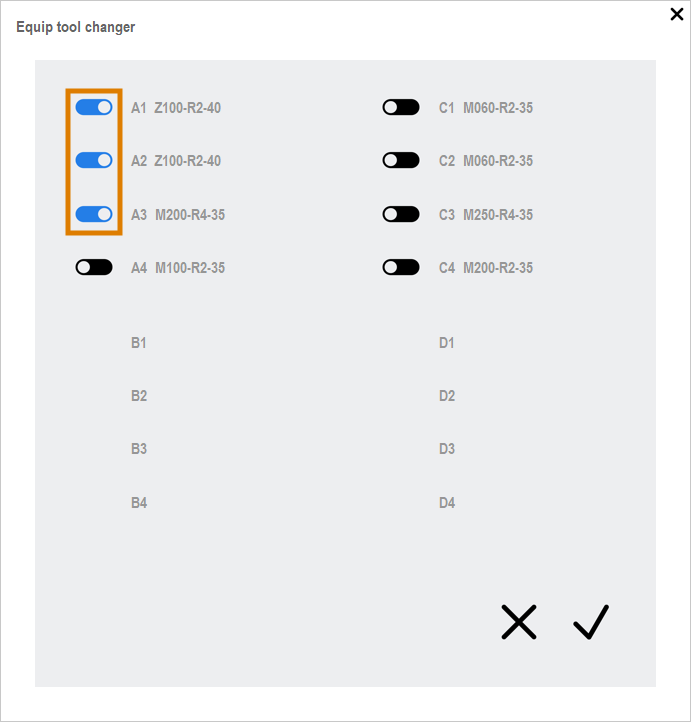

La fenêtre Équiper le magasin d'outils ; les interrupteurs activés sont marqués en orange
-
Sélectionnez les outils que vous voulez équiper en activant les interrupteurs à bascule situés à côté d'eux.
Les outils seront équipés dans l'ordre de leur numéro respectif.
-
Sélectionnez l'icône suivante :
-
Continuez avec Équipement des outils par la broche.
Chargement automatique des outils en réinitialisant la valeur de la durée de vie de l'outil
-
Ouvrez la vue usinage avec l'icône suivante dans la barre d'icônes principale :
-
Utilisez les flèches [1] et [3] pour sélectionner la tâche souhaitée :
-
Aller vers la tâche précédente dans la liste des tâches
-
Numéro de la tâche actuelle/numéro de la dernière tâche dans la liste des tâches
-
Aller à la tâche suivante dans la liste des tâches
-
Réinitialisez la valeur de la durée de vie de l'outil voulu.
Exemple d'entrée d'un outil usé ; icône pour réinitialiser la durée de vie de l'outil marquée en orange
-
Confirmez le message actif.
-
Continuez avec Équipement des outils par la broche.
Éléments de commande pour la sélection des tâches
Équipement des outils par la broche
- Vous avez réinitialisé la durée de vie des outils dans la vue Usinage, ou sélectionné des outils à charger dans la vue Gestion des outils.
-
Voici ce qui se produit :
-
Pour éviter une collision, la broche retire l'outil dans la position du magasin d'outils qui sera équipé ensuite.
-
La broche se déplace en position de changement d'outil.
-
Une boîte de dialogue s'ouvre. DentalCNC vous invite à confirmer l'ouverture de la pince de serrage.
-
-
ATTENTION !Portez des gants.
- Ouvrez la porte de la chambre de travail.
- S’il y a un outil dans la pince de serrage de la broche, maintenez-le en place.
- Confirmez le message actif.
- La pince de serrage s'ouvre.
- Si nécessaire, retirez l’outil de la pince de serrage.

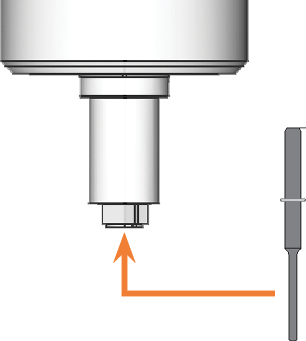

- Insérez l’outil dans la pince de serrage et maintenez-le en place. Assurez-vous d'insérer l'outil jusqu'à ce que la bague de l'outil atteigne la pointe de la pince de serrage.
- Confirmez le message actif.
-
La pince de serrage se ferme. Vous pouvez relâcher l'outil.
- Si votre machine est équipée d'une porte de chambre de travail manuelle, fermez la porte.
- Confirmez le message actif.
- Voici ce qui se produit :
- Si votre machine est équipée d'une porte de chambre de travail automatique, la porte se ferme automatiquement.
- La broche dépose l'outil dans le magasin d'outils.
- Si vous avez sélectionné plusieurs outils dans la vue Gestion des outils, le processus se répète jusqu'à ce que tous les outils soient insérés dans le magasin d'outils.
Et ensuite ?
Si vous avez ajouté tous les outils nécessaires dans le magasin d'outils virtuel et dans le magasin d'outils de la machine, vous pouvez usiner votre tâche :
