Código de error -1101 o -3101 – Error al cargar la pieza en bruto

¿Está la pieza en bruto debidamente fijada en el almacén de piezas en bruto?

Cómo comprobarlo:

1. Abra el compartimento combinado.
2. Compruebe si la pieza en bruto presente en la posición de carga está debidamente fijada.  Fijar discos y portabloques en el almacén de piezas en bruto

Posición de carga (marcado en naranja)

¿El diámetro del disco era demasiado grande?

Cómo comprobarlo:

1. Abra el compartimento combinado.
2. Retire el disco de la posición de carga.


Posición de carga (marcado en naranja)

3. Compruebe si el diámetro del disco es demasiado grande.  Datos técnicos

¿Puede cargar piezas en bruto de las demás ranuras del almacén de piezas en bruto?

Cómo comprobarlo:

1. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.

¿El diámetro del disco era demasiado grande?

Cómo comprobarlo:

1. Abra el compartimento combinado.
2. Retire el disco de la posición de carga.


Posición de carga (marcado en naranja)

3. Compruebe si el diámetro del disco es demasiado grande.  Datos técnicos

¿Está sucio el almacén de piezas en bruto?

¿Está la pinza de piezas en bruto completamente extendida?

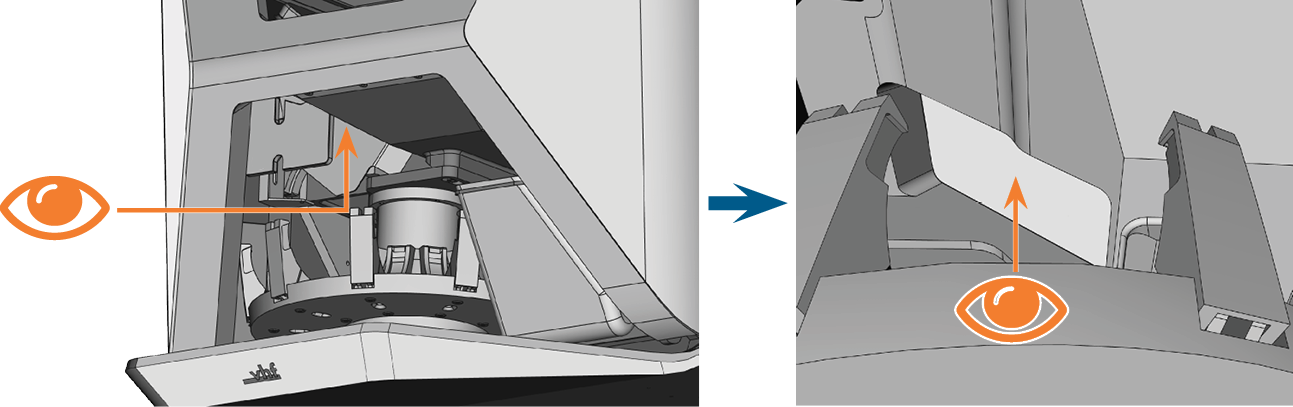

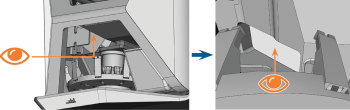

• Compare el estado de la pinza de piezas en bruto (marcado en naranja) del compartimento combinado con la siguiente figura:

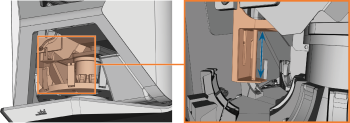

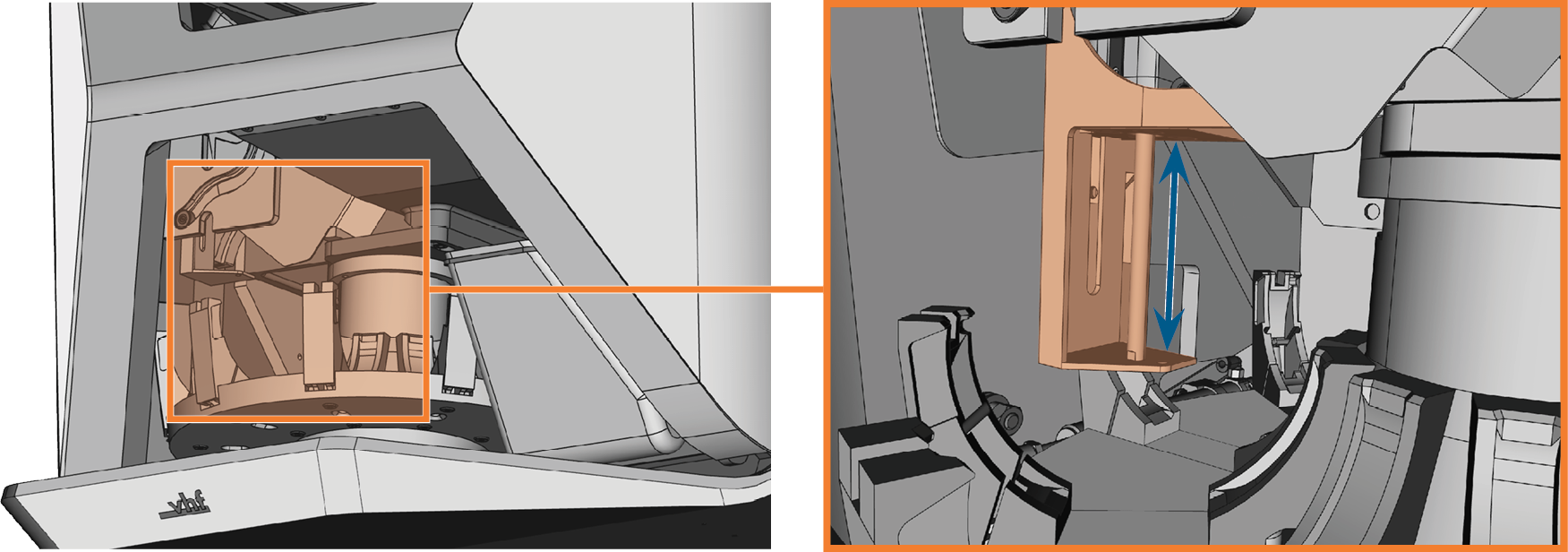

La pinza de piezas en bruto extendida (marcado en naranja) en el compartimento combinado

También puede ver la pinza de piezas en bruto completamente extendida en el siguiente vídeo:

¿La pinza de piezas en bruto se movía con dificultad?

¿El interruptor de fin de carrera o el sensor correspondientes envían ahora una señal?

1. Inicie DentalCNC.
2. Abra los Ajustes de programa de DentalCNC. A tal efecto, seleccione el siguiente icono en la barra de iconos principal:
3. Abra la vista Mantenimiento de la máquina. A tal efecto, seleccione el siguiente icono en la barra de iconos inferior:
4. Verifique que el icono inferior etiquetado como 10 en la columna DG esté resaltado.

Icono que debe estar resaltado (marcado en naranja)

¿Está la pinza de piezas en bruto abierta o sucia?

Cómo comprobarlo:

1. Abra el compartimento combinado.
2. Si la pinza de piezas en bruto no está en el compartimento combinado, busque la pinza de piezas en bruto a través del compartimento combinado.


Buscar la pinza de piezas en bruto a través del compartimento combinado

3. Compruebe si hay un pequeño hueco uniforme entre las 2 correas de sujeción a lo largo de toda la longitud de la pinza de piezas en bruto.

izquierda: vista lateral de la pinza de piezas en bruto; derecha: hueco entre las correas de sujeción
1. Primera correa de sujeción (marcado en naranja)
2. Segunda correa de sujeción
• Si hay un pequeño hueco entre las 2 correas de sujeción a lo largo de toda la longitud de la pinza de piezas en bruto, la pinza de piezas en bruto está abierta.
4. Compruebe si hay residuos de mecanizado entre las correas de sujeción.

¿Puede abrir y cerrar correctamente todas las palancas de sujeción y están limpios los soportes de piezas en bruto?

Cómo comprobarlo:

1. Abra y cierre todas las palancas de sujeción.




2. Inspeccione minuciosamente todos los soportes de piezas en bruto para ver si están sucios.

¿Pueden descargarse correctamente las piezas en bruto al almacén de piezas en bruto? ¿La pinza de piezas en bruto sujeta correctamente la pieza en bruto?

Cómo comprobarlo:

1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.

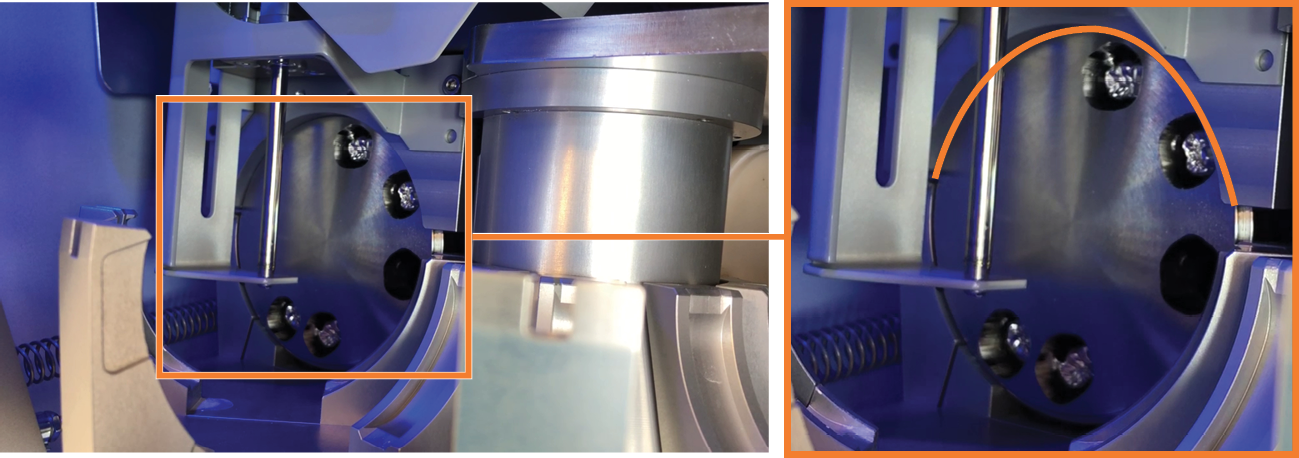

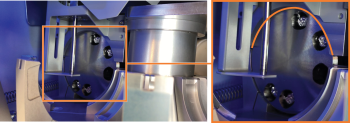

Pieza en bruto sujeta correctamente; zonas de prueba marcadas en naranja

Recomendación

1. A partir de ahora, fije siempre las piezas en bruto correctamente en el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
3. Si la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto ha salido bien: Reinicie la tarea.
4. Si la prueba no ha salido bien: Seleccione El problema no desaparece.

Recomendación

1. Abra el compartimento combinado.
2. Retire todos los discos con un diámetro demasiado grande del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
3. Utilice solamente discos del diámetro correcto.
4. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
5. Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.

Recomendación

• Reinicie la tarea.

Recomendación

1. Abra el compartimento combinado.
2. Retire todos los discos con un diámetro demasiado grande del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
3. Utilice solamente discos del diámetro correcto.
4. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
5. Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.

Recomendación

1. Limpie el compartimento combinado.  Limpiar el compartimento combinado
2. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
3. Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.

Recomendación

• Contactar con el servicio de atención al cliente.

Recomendación

Puede que sea necesario ajustar los sensores de la pinza de piezas en bruto.

• Contactar con el servicio de atención al cliente.

: Recomendación

• Contactar con el servicio de atención al cliente.

Recomendación

1. Limpie a fondo la pinza de piezas en bruto.
2. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
3. Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.

Recomendación

• Contactar con el servicio de atención al cliente.

Recomendación

1. Si las palancas no se abren o cierran correctamente, contacte con el servicio de atención al cliente.

No use ni pruebe las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. correspondientes hasta haberlas reparado.

2. Limpie a fondo todos los soportes de piezas en bruto.
3. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
4. Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.

Recomendación

• Contactar con el servicio de atención al cliente.

Recomendación

Puede haber sido un problema temporal.

1. Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
1. Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
2. Cargue y descargue manualmente las piezas en bruto.
• Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
1. Todas las piezas en bruto se cargaron y descargaron correctamente.
2. La pinza y el eje giratorio se movieron con estabilidad y suavidad.
3. El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
2. Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.
